Універсальна машина для облицювання та набивання свердловин

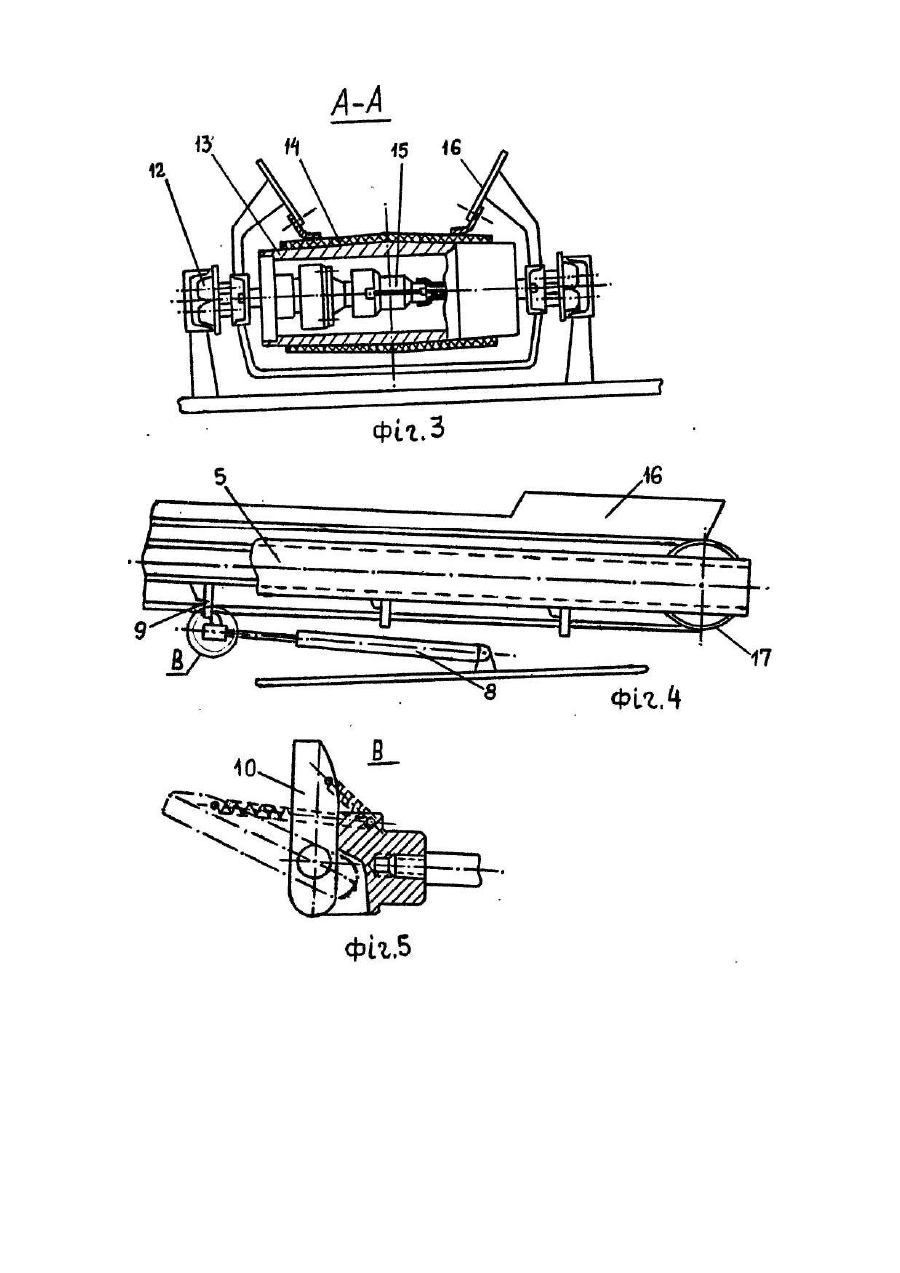

Винахід відноситься до гірничо-транспортних машин і може бути використаний у гірничій, геологорозвідувальній та будівельній справі при неметалічному кріпленні (облицюванні) свердловин з сильнотріщинуватих і обводнених гірських породах, та їхньому набиванні, Відома набійна машина, що вміщує завантажувальний бункер, донний скребковий конвеєр, поперечний до нього стрічковий конвеєр з заднім боковим (ліворуч) розвантаженням через лоток. Недоліками даної конструкції набійної машини є те, що вона не забезпечує подачу в'яжучих матеріалів у свердловину для її облицювання працюючим бурорим станком, відзначається невисокою продуктивністю, тому що розвантажується тільки на один бік, і підвищеним витрачанням пального, тому що кількість проїздів машини вздовж рядів свердловин при їхньому набиванні також дорівнює кількості рядів, В основу винаходу поставлене завдання удосконалити конструкцію машини для облицювання та набивання свердловин шляхом обладнання її двома, розміщеними під розвантажувальними тічками, поперечними роздавальними стрічковими конвеєрами, які забезпечують можливість двостороннього розвантаження машини і, як наслідок, скорочення кількості проїздів її вздовж рядів свердловин, можливість використання машини як для облицювання свердловин працюючим буровим станком, так і для їхнього набивання, подачу інертних матеріалів з завантажувального бункеру на конвеєри самопливом, підвищення продуктивності машини, економію пального. Вирішення поставленого завдання досягається тим, що універсальна машина, яка містить завантажувальний бункер, донний скребковий конвеєр розвантажувальні тічки в задній частині автомобіля, відповідно винаходу, обладнана двома поперечними роздавальними стрічковими конвеєрами, виконаними з упорами і розміщеними під розвантажувальними тічками, та встановленими похило з можливістю висування на протилежні боки за допомогою гідроциліндрів, штоки яких обладнані зачепами. Два поперечних роздавальних стрічкових конвеєра дозволяють провадити двобічне розвантаження завантажувального бункеру; кожний з двох поперечних конвеєрів має упори та гідроциліндри з зачепами, що дозволяє висувати конвеєри на протилежні боки; обидва поперечні конвеєри розміщені під розвантажувальними тічками, що дозволяє провадити подачу самопливом в'яжучих матеріалів у свердловину для ЇЇ облицювання працюючим буровим станком або сипучих матеріалів для набивання свердловини; обидва поперечні конвеєри встановлені похило, що дозволяє підвищити надійність роботи відкидних лотків та забезпечить їхню цілісність під час переїзду машини від свердловини до свердловини по нерівній поверхні блоку. Винахід пояснюється кресленнями, на яких зображені: на фіг.1 - універсальна машина, вид збоку ліворуч; на фіг.2 - те ж, вид ззаду; на фіг.3-переріз А-А (по приводному барабану раздавального стрічкового конвеєра); на фіг.4 - вузол висування роздавального конвеєра; на фіг.5 - зачеп вузла висування роздавального конвеєра. Універсальна машина 1 для облицювання та набивання свердловин містить: масляний бак 2 гідросистеми, завантажувальний бункер 3, розвантажувальні тічки 4, поперечні роздавальні стрічкові конвеєри 5, гідромотор привода 6 донного скребкового конвеєра, розвантажувальні відкидні лотки 7, гідроциліндри висування 8 роздавальних конвеєрів 5, упори 9 роздавальних конвеєрів 5, зачепи 10 вузла висування "В" роздавальних конвеєрів 5, гідроциліндри 11 засувок тічок 4, опорний каток 12 роздавального конвеєра 5, приводний барабан 13 роздавального конвеєра 5, транспортерна стрічка 14, гідромотор привода 15 роздавального конвеєра 5, борт 16 роздавального конвеєра 5, натяжний барабан 17 роздавального конвеєра 5. Універсальна машина для облицювання та набивання свердловин працює таким чином Робота машини 1 при облицюванні свердловин. Після заповнення бункеру З І баку 2 відповідно теплим в'яжучим матеріалом та машинним маслом, машину 1 направляють в кар'єр на місце бурових робіт. Після прибуття машини 1 на блок кар'єра її направляють до бурильної машини на свердловині, яку необхідно облицювати. Потім машину 1 встановлюють у безпосередній близькості від свердловини І приступають до висування одного (а потім, при необхідності - другого) з поперечних роздавальних стрічкових конвеєрів 5. Для цього з пульта управління в кабіні водія (або ззовні) включають гідроциліндр висування 8 і, переміщуючи на опорних катках 12, висувають конвеєр на повну довжину за допомогою зачепів 10 на штоку гідроциліндру 8 і упорів 9 конвеєра 5. Відводять в робоче положення розвантажувальний лоток 7. Потім з пульта управління включають гідромотор привода 15 приводного барабана 13 конвеєра 5, а гідроциліндром 11 встановлюють засувку розвантажувальної тічки 4 в положення "відкрито". Після цього включають гідромотор 6 привода донного скребкового конвеєра і подають в'яжучий матеріал з бункеру 3 через тічку 4 на транспортерну стрічку 14, з якої останній через лоток 7 потрапляє у свердловину. Для запобігання розсипів в'яжучого конвеєр 5 обладнаний бортами 16, а натягування стрічки 14 при її проковзуванні провадять за допомогою натяжного барабана 17. Робота машини 1 для набивання свердловин аналогічна роботі при облицюванні. Доповненням до описаного є наступне. В пункті завантаження бункер З заповнюють набійним матеріалом. Встановивши машину 1 поблизу блоку, що підготовляється до вибуху, між 1 -м та 2-м (від верхньоїбровки уступу) рядами вже заряджених, що підлягають набиванню, свердловин, приступають до висування почергово обох конвеєрів 5. Послідовність операцій та сама. Потім, проїжджаючи з висунутими на різні боки конвеєрами 5 між кожними 2-ма рядами свердловин, провадять їхнє набивання (2-х рядів) з одного проїзду, скорочуючи, таким чином, загальну кількість проїздів у 2 рази.
