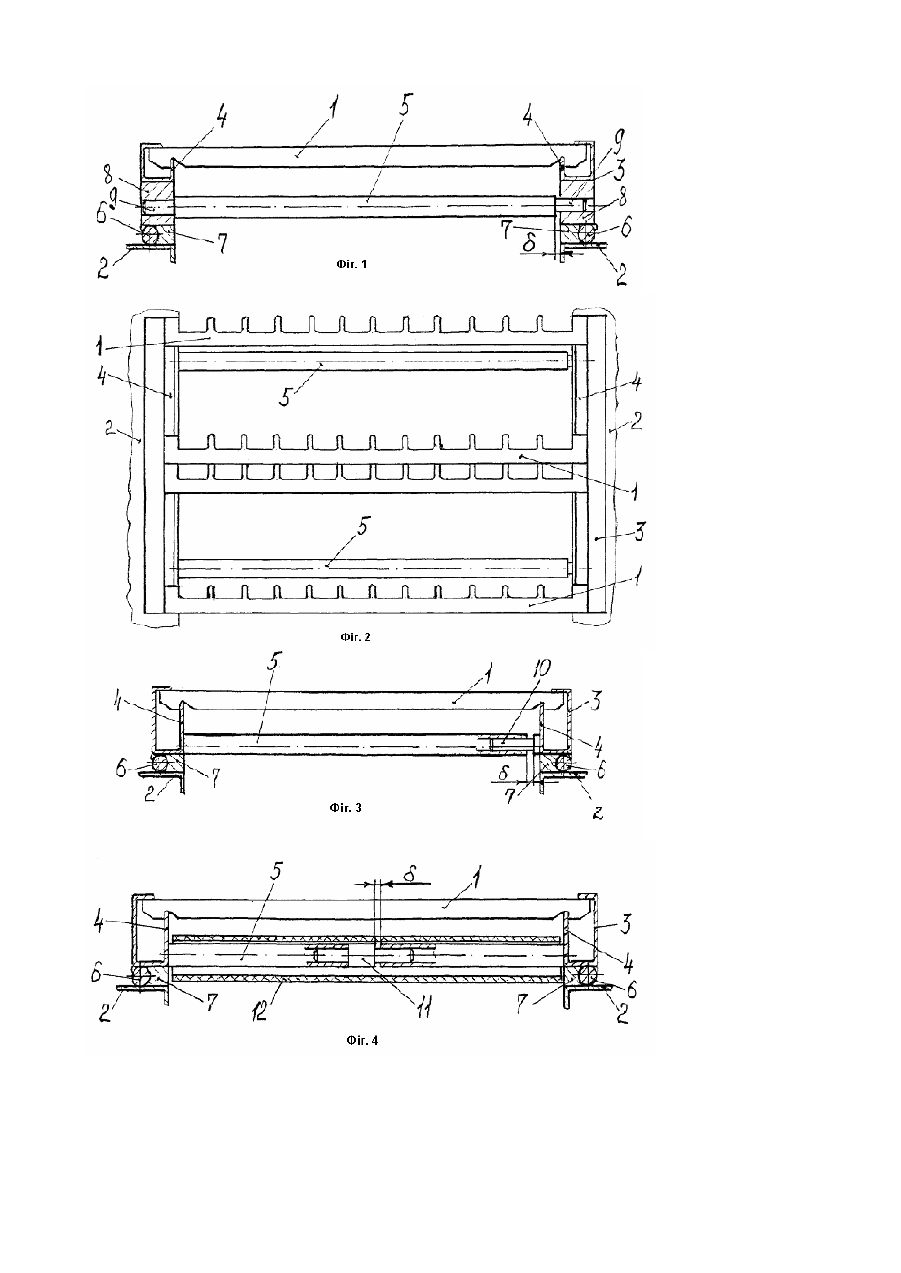

Сито грохота

Корисна модель відноситься до техніки розділення сипких матеріалів і може бути використана в гірничодобувній, металургійній та інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - сито грохота за книгою [В.П.Надутый, В.Л.Золотарева. Полимерные просеивающие поверхности виброгрохотов., М., Недра, 1993", стор.117-118, мал.11,в]. Це сито вміщує стрічки-струни, стрічкові тримачі, повздовжні балки короба грохота. Ці ознаки є загальними з суттєвими ознаками корисної моделі. Недолік аналога полягає у тому. що окремі стрічки-струни, встановлені в стрічкових тримачах, які без можливості зняття закріплені на повздовжніх балках короба грохота, вимагають багато часу при зупиненні грохота для їх ремонтної заміни. Цього недоліку позбавлений [прототип - сито грохота за заявкою України на корисну модель №20040402969, В07В1/46, від 21.04.2004р]. Це сито вміщує стрічки-струни, повздовжні балки короба грохота, касети у вигляді пари симетричних стрічкових тримачів, що скріплені поперечинами, причому касети встановлено на повздовжніх балках короба грохота з можливістю зняття за допомогою защіпок. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Крім того, в прототипі пари симетричних стрічкових тримачів скріплені поперечинами жорстко, а защіпки виконані пружними. Недолік сита, що є прототипом полягає у тому, що для виготовлення пружних защіпок потрібне виготовлення спеціальних пресформ і гумове виробництво. Все це удорожчує сито грохота. В основу корисної моделі покладено задачу здешевіти сито грохота за рахунок забезпечення утримання касет на повздовжніх балках грохо та натягненням стрічок-струн. Поставлена задача вирішується тим, що в си ті грохо та, яке містить стрічки-струни, повздовжні балки короба грохота, касети у вигляді пари симетричних стрічкових тримачів, що скріплені поперечинами, причому касети встановлені на повздовжніх балках короба грохота з можливістю зняття за допомогою защіпок, у відзнаку від прототипу - стрічкові тримачі касет скріплені поперечинами з можливістю збільшення відстані поміж ними від положення попереднього натягнення стрічок-струн. а защіпки виконані жорсткими. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному. У відзнаку від прототипу - скріплення стрічкових тримачів касет поперечинами з можливістю збільшення відстані поміж ними від положення попереднього натягнення стрічок-струн і виконання защіпок жорсткими дозволило позбавитись від виготовлення спеціальних пресформ для защіпок і використання для цього гумового виробництва. Це стало можливим завдяки тому, що для утримання касет на повздовжніх балках грохота при цьому стало використовуватися натягнення стрічок-струн. На Фіг.1 зображено один з варіантів поперечного перерізу сита грохота; на Фіг.2 - розріз показано вид зверху сита грохота, де стрічки-струни зображені не всі для кращого представлення конструкції; на Фіг.3 зображено другий варіант поперечного перерізу сита гро хота, а на Фіг.4 - третій варіант. Сито грохота вміщує стрічки-струни 1, повздовжні балки 2 короба грохота, касети 3 у вигляді пари симетричних стрічкових тримачів 4, що скріплені поперечинами 5. Касети встановлено на повздовжніх балках короба грохота з можливістю зняття за допомогою жорстких защіпок, які, наприклад, можуть бути виконані у вигляді повздовжніх стрижнів 6, які приварені до касет 3 і повздовжніх зацепів 7 з виїмками, які приварені до повздовжніх балок 2 короба грохота. Стрічкові тримачі 4 касет 3 скріплені поперечинами 5 з можливістю збільшення відстані поміж ними від положення попереднього натягнення стрічок-струн. Це може бути здійснено різними варіантами. Згідно з першим варіантом (див. Фіг.1) знизу касет 3 можуть бути прикріплені приливки 8 з отворами, а поперечини 5 виконані циліндричними з ділянками 9 меншого діаметру, якими поперечини 5 заведені в отвори приливків 8 з можливістю переміщення. Згідно з другим варіантом (див. Фіг.3) поперечини 5 виконані трубчатими і приварені до одного з стрічкових тримачів 4. До другого з стрічкових тримачів 4 приварені пальці 10, заведені в труби поперечин 5 з можливістю • переміщення. Згідно з третім варіантом (див. Фіг.4) поперечини 5 можуть бути виконані у вигляді пар труб, приварених до стрічкових тримачів 4, між якими вставлені з можливістю переміщення ступеневі пальці 11. Приведені варіанти не є вичерпуючими. Для захисту від зносу поперечин 5 в процесі роботи на них можуть бути одягнені гумові трубки 12 (див. Фіг.4). При використанні сита грохота спочатку набирають касети 3 стрічками-струнами 1. Для цього стрічки-струни 1 розтягують і одягають в стрічкові тримачі 4. Встановлені в стрічкових тримачах 4 натягнені стрічки-струни 1 крізь відповідні деталі (див. Фіг.1,3,4) і поперечини 5 приводять стрічкові тримачі 4 в стан, коли зазори 5 відсутні (5=0) і стрічкові тримачі 4 знаходяться в стані попереднього натягнення стрічок-струн 1. Це їх попереднє натягнення потрібне для введення в зачеплення жорстких защіпок у вигляді повздовжніх стрижнів 6 на касетах 3 і повздовжніх защепів 7 з виїмками, приварених до повздовжніх балок 2 короба грохота. При встановленні касет 3 повздовжні стрижні 6 касет 3 підводять зверху до повздовжніх защепів 7 і натискують касети 3 зверху. При цьому стрічки-струни 1 додатково розтягуються, поміж стрічковими тримачами 4 збільшується відстань і повздовжні стрижні 6 входять в зачеплення з виїмками повздовжніх зацепів 7. Після цього касети З утримуються на повздовжніх балках 2 короба грохота натягненням стрічок-струн 1. При встановленні касет 3 для варіанта згідно з Фіг.1 циліндричні ділянки 9 поперечин 5 частково висковзують з отворів приливок 8 і утворюють зазори 5. При встановленні касет 3 згідно з варіантом Фіг.3 пальці 10 частково висковзують з трубчати х поперечин 5 і утворюють зазори 5. При встановленні касет 3 по варіанту Фіг.4 ступеневі пальці 11 частково висковзують з поперечин 5 у вигляді пар труб і утворюють зазори 5. Зняття касет 3 виконують у зворотному порядку. В процесі грохочення дрібна фракція грохотимого матеріалу потрапляє в підрешетний простір крізь отвори, які утворюються стрічками-струнами 1, а крупна фракція переміщується по стрічкам-струнам 1 до краю сита, де відвантажується.
