Рама для установки відвала поворотного на колісний трактор

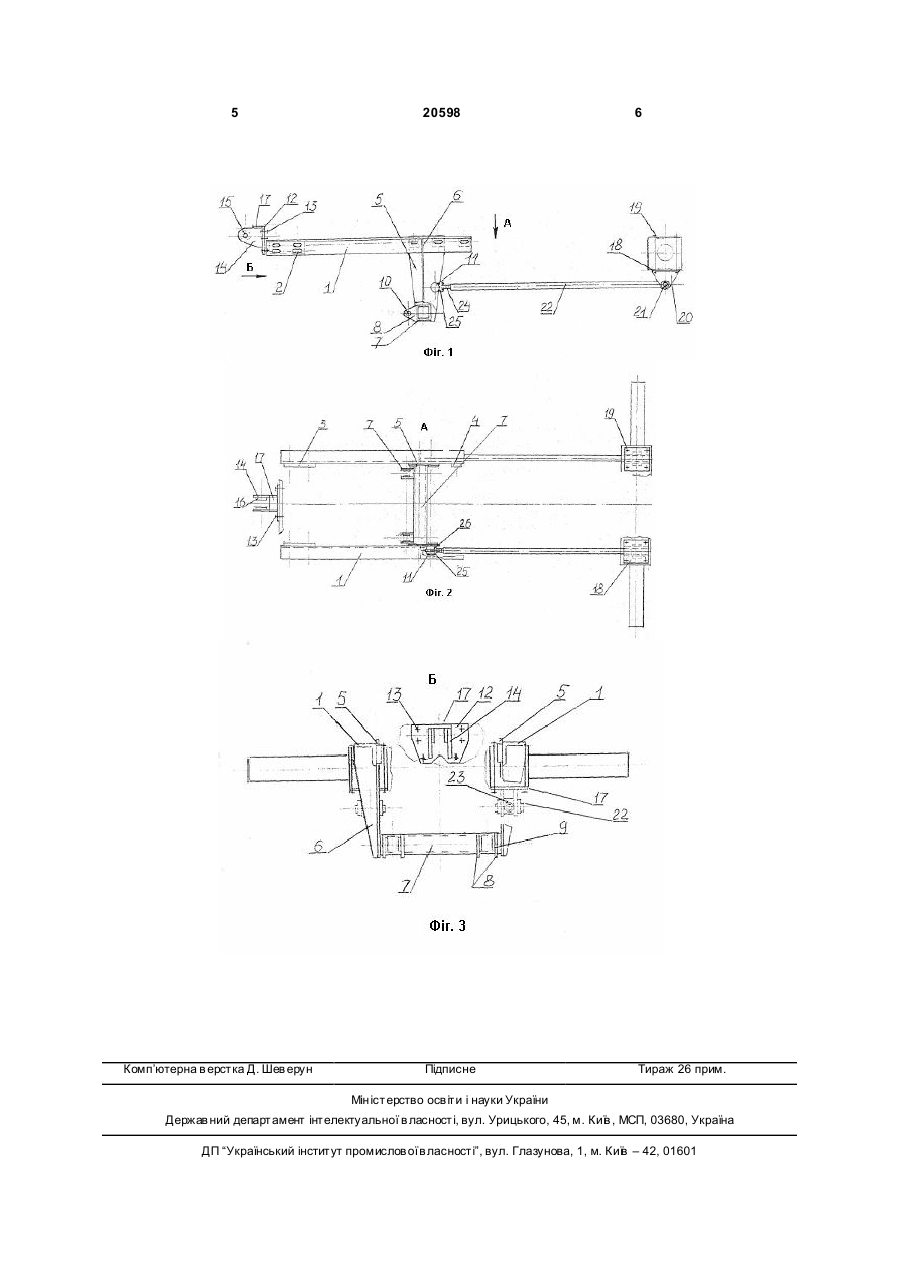

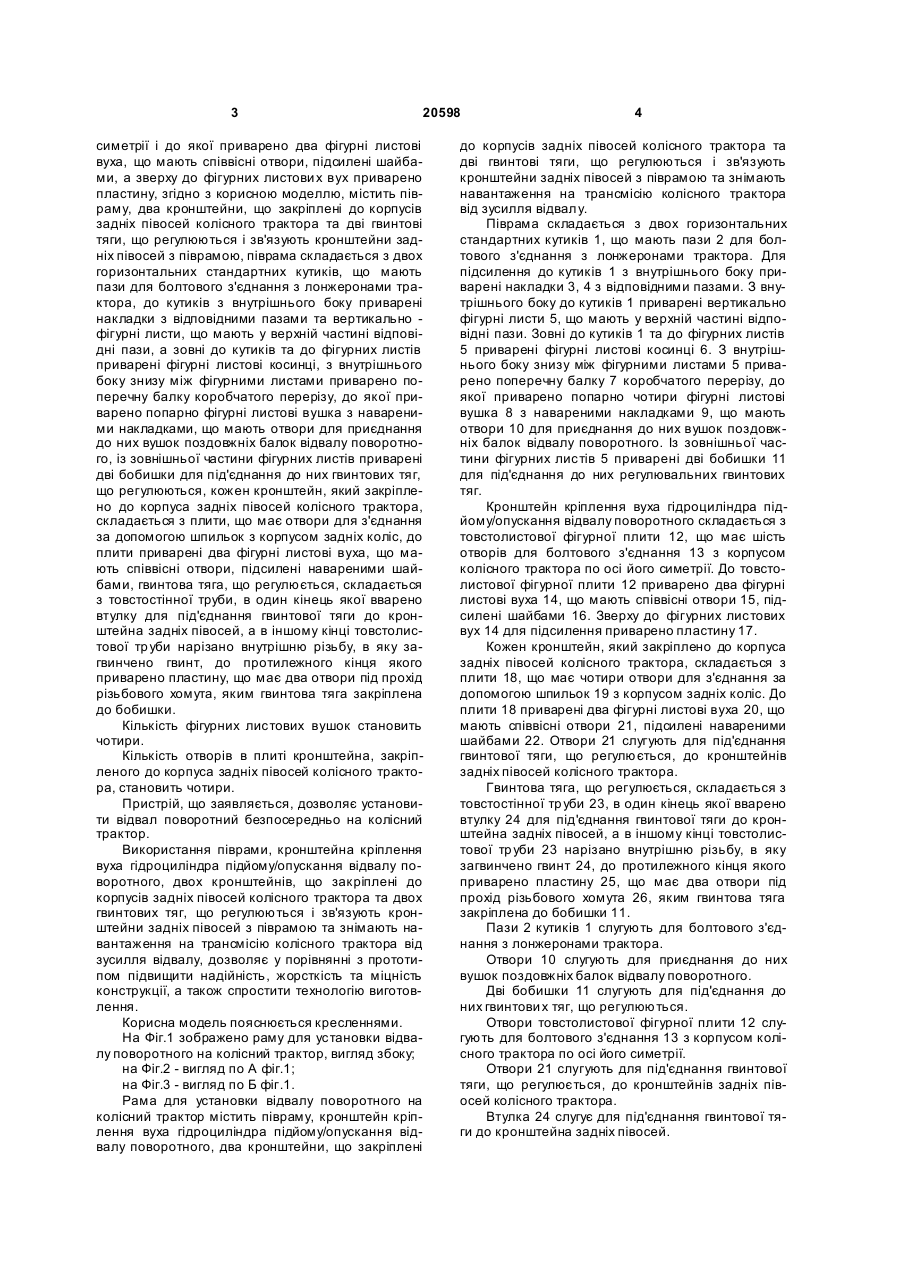

1. Рама для установки відвала поворотного на колісний трактор, яка включає кронштейн кріплення вуха гідроциліндра підйому/опускання відвала поворотного, що складається з товстолистової фігурної плити, яка має шість отворів для болтового з'єднання з корпусом колісного трактора по осі його симетрії і до якої приварено два фігурні листові вуха, що мають співвісні отвори, підсилені шайбами, а зверху до фігурних листови х вух приварено пластину, яка відрізняється тим, що містить півраму, два кронштейни, що закріплені до корпусів задніх півосей колісного трактора та дві гвинтові тяги, що регулюються і зв'язують кронштейни задніх півосей з піврамою, піврама складається з двох горизонтальних стандартних кутиків, що мають пази для болтового з'єднання з лонжеронами трактора, до кутиків з внутрішнього боку приварені накладки з відповідними пазами та вертикально - фігурні листи, що мають у верхній частині відповідні пази, а зовні до кутиків та до U 2 20598 1 3 20598 симетрії і до якої приварено два фігурні листові вуха, що мають співвісні отвори, підсилені шайбами, а зверху до фігурних листови х вух приварено пластину, згідно з корисною моделлю, містить півраму, два кронштейни, що закріплені до корпусів задніх півосей колісного трактора та дві гвинтові тяги, що регулюються і зв'язують кронштейни задніх півосей з піврамою, піврама складається з двох горизонтальних стандартних кутиків, що мають пази для болтового з'єднання з лонжеронами трактора, до кутиків з внутрішнього боку приварені накладки з відповідними пазами та вертикально фігурні листи, що мають у верхній частині відповідні пази, а зовні до кутиків та до фігурних листів приварені фігурні листові косинці, з внутрішнього боку знизу між фігурними листами приварено поперечну балку коробчатого перерізу, до якої приварено попарно фігурні листові вушка з навареними накладками, що мають отвори для приєднання до них вушок поздовжніх балок відвалу поворотного, із зовнішньої частини фігурних листів приварені дві бобишки для під'єднання до них гвинтових тяг, що регулюються, кожен кронштейн, який закріплено до корпуса задніх півосей колісного трактора, складається з плити, що має отвори для з'єднання за допомогою шпильок з корпусом задніх коліс, до плити приварені два фігурні листові вуха, що мають співвісні отвори, підсилені навареними шайбами, гвинтова тяга, що регулюється, складається з товстостінної труби, в один кінець якої вварено втулку для під'єднання гвинтової тяги до кронштейна задніх півосей, а в іншому кінці товстолистової тр уби нарізано внутрішню різьбу, в яку загвинчено гвинт, до протилежного кінця якого приварено пластину, що має два отвори під прохід різьбового хомута, яким гвинтова тяга закріплена до бобишки. Кількість фігурних листових вушок становить чотири. Кількість отворів в плиті кронштейна, закріпленого до корпуса задніх півосей колісного трактора, становить чотири. Пристрій, що заявляється, дозволяє установити відвал поворотний безпосередньо на колісний трактор. Використання піврами, кронштейна кріплення вуха гідроциліндра підйому/опускання відвалу поворотного, двох кронштейнів, що закріплені до корпусів задніх півосей колісного трактора та двох гвинтових тяг, що регулюються і зв'язують кронштейни задніх півосей з піврамою та знімають навантаження на трансмісію колісного трактора від зусилля відвалу, дозволяє у порівнянні з прототипом підвищити надійність, жорсткість та міцність конструкції, а також спростити технологію виготовлення. Корисна модель пояснюється кресленнями. На Фіг.1 зображено раму для установки відвалу поворотного на колісний трактор, вигляд збоку; на Фіг.2 - вигляд по А фіг.1; на Фіг.3 - вигляд по Б фіг.1. Рама для установки відвалу поворотного на колісний трактор містить півраму, кронштейн кріплення вуха гідроциліндра підйому/опускання відвалу поворотного, два кронштейни, що закріплені 4 до корпусів задніх півосей колісного трактора та дві гвинтові тяги, що регулюються і зв'язують кронштейни задніх півосей з піврамою та знімають навантаження на трансмісію колісного трактора від зусилля відвалу. Піврама складається з двох горизонтальних стандартних кутиків 1, що мають пази 2 для болтового з'єднання з лонжеронами трактора. Для підсилення до кутиків 1 з внутрішнього боку приварені накладки 3, 4 з відповідними пазами. З внутрішнього боку до кутиків 1 приварені вертикально фігурні листи 5, що мають у верхній частині відповідні пази. Зовні до кутиків 1 та до фігурних листів 5 приварені фігурні листові косинці 6. З внутрішнього боку знизу між фігурними листами 5 приварено поперечну балку 7 коробчатого перерізу, до якої приварено попарно чотири фігурні листові вушка 8 з навареними накладками 9, що мають отвори 10 для приєднання до них вушок поздовжніх балок відвалу поворотного. Із зовнішньої частини фігурних листів 5 приварені дві бобишки 11 для під'єднання до них регулювальних гвинтових тяг. Кронштейн кріплення вуха гідроциліндра підйому/опускання відвалу поворотного складається з товстолистової фігурної плити 12, що має шість отворів для болтового з'єднання 13 з корпусом колісного трактора по осі його симетрії. До товстолистової фігурної плити 12 приварено два фігурні листові вуха 14, що мають співвісні отвори 15, підсилені шайбами 16. Зверху до фігурних листових вух 14 для підсилення приварено пластину 17. Кожен кронштейн, який закріплено до корпуса задніх півосей колісного трактора, складається з плити 18, що має чотири отвори для з'єднання за допомогою шпильок 19 з корпусом задніх коліс. До плити 18 приварені два фігурні листові вуха 20, що мають співвісні отвори 21, підсилені навареними шайбами 22. Отвори 21 слугують для під'єднання гвинтової тяги, що регулюється, до кронштейнів задніх півосей колісного трактора. Гвинтова тяга, що регулюється, складається з товстостінної тр уби 23, в один кінець якої вварено втулку 24 для під'єднання гвинтової тяги до кронштейна задніх півосей, а в іншому кінці товстолистової тр уби 23 нарізано внутрішню різьбу, в яку загвинчено гвинт 24, до протилежного кінця якого приварено пластину 25, що має два отвори під прохід різьбового хомута 26, яким гвинтова тяга закріплена до бобишки 11. Пази 2 кутиків 1 слугують для болтового з'єднання з лонжеронами трактора. Отвори 10 слугують для приєднання до них вушок поздовжніх балок відвалу поворотного. Дві бобишки 11 слугують для під'єднання до них гвинтови х тяг, що регулюються. Отвори товстолистової фігурної плити 12 слугують для болтового з'єднання 13 з корпусом колісного трактора по осі його симетрії. Отвори 21 слугують для під'єднання гвинтової тяги, що регулюється, до кронштейнів задніх півосей колісного трактора. Втулка 24 слугує для під'єднання гвинтової тяги до кронштейна задніх півосей. 5 Комп’ютерна в ерстка Д. Шев ерун 20598 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
