Самоутримний ізольований провід

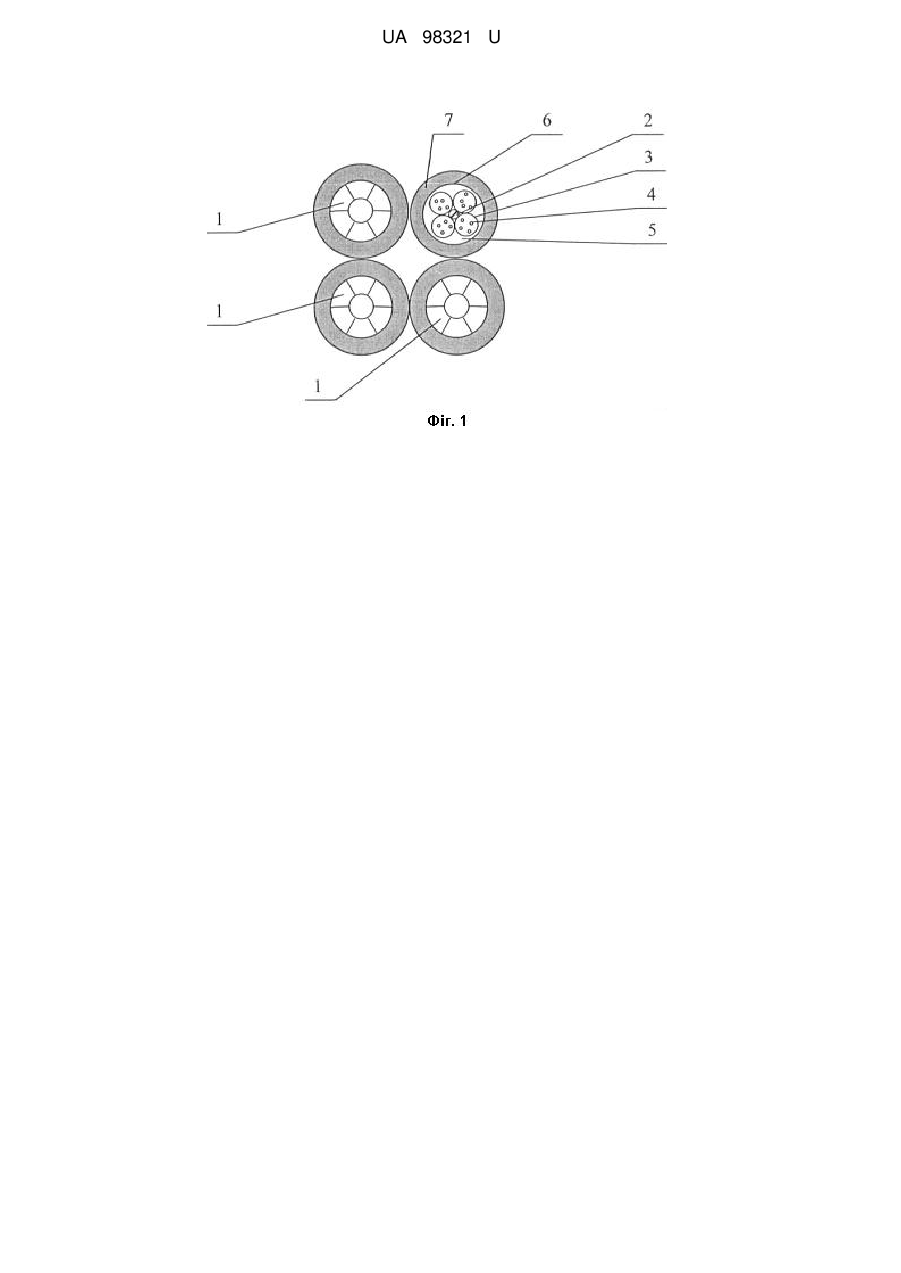

Реферат: Самоутримний ізольований провід містить кілька струмопровідних жил і додатково має скручений разом зі струмопровідними жилами волоконно-оптичний кабель. Волоконнооптичний кабель складається зі склопластикового центрального силового елемента, скручених навколо нього від 4 до 12 оптичних модулів, які містять від 1 до 12 оптичних волокон в кожному модулі, гідрофобного компаунду, що заповнює вільний простір між оптичними модулями, нанесеної поздовжньо з перекриттям 10 % поліетилентерефталатної плівки та оболонки зі світлостабілізованого поліетилену. Струмопровідні жили та волоконно-оптичний кабель скручені разом з кроком скручування від 100 до 90 мм, а оптичні модулі скручені навколо центрального силового елемента з кроком скручування від 35 до 90 мм. UA 98321 U (12) UA 98321 U UA 98321 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до силових електричних проводів. Найбільш близьким до запропонованого рішення є самоутримний ізольований провід для повітряного прокладання та передавання електричної енергії, який містить кілька струмопровідних жил (патент України UA 58425А, Провід самонесучий ізольований, МПК 7 Н01 В 7/08, заявл. 2003043958, опубл. 29.04.03, заявник ПАТ "ЗАВОД "ПІВДЕНКАБЕЛЬ"). Його недоліком є неможливість забезпечення зв'язку між абонентами, до яких він під'єднаний. Задачею запропонованої корисної моделі є забезпечення зв'язку між абонентами вздовж траси прокладання проводу. Поставлена задача вирішується тим, що самоутримний ізольований провід додатково містить волоконно-оптичний кабель для передавання оптичних сигналів зв'язку з допомогою оптичних волокон. Технічним результатом є можливість передавання оптичних сигналів з допомогою 4…12 оптичних модулів, кожний з яких містить від 1 до 12 оптичних волокон. Таким чином забезпечується передавання оптичних сигналів і зв'язок між абонентами з допомогою оптичних волокон в кількості від 4 до 144 поряд з передаванням та розподілом електричної енергії в трифазній електромережі напругою 220/380 В. Запропонований об'єкт містить струмопровідні жили 1, волоконно-оптичний кабель, який складається зі склопластикового центрального силового елемента 2, оптичних модулів 3, з оптичними волокнами 4, гідрофобного компаунда 5, поліетилентерефталатної плівки 6, оболонки 7. Провід використовують таким чином. Передавання електричної енергії забезпечує самоутримний ізольований провід зі струмопровідними жилами 1. Кількість струмопровідних жил може складати 3 і більше (додатково нульова жила, жила для вуличного освітлення та ін. за необхідністю). Передавання оптичних сигналів зв'язку здійснює волоконно-оптичний кабель. Склопластиковий центральний силовий елемент 2 сприймає повздовжнє навантаження і захищає від дії небажаних повздовжніх зусиль оптичні волокна 4. Оптичні модулі 3 виконані у вигляді пластмасових трубок, заповнених гідрофобним компаундом і містять оптичні волокна 4. Таке виконання оптичних модулів 3 та їх скручування з кроком від 35 до 90 мм забезпечує захист від дії механічних зусиль та температури. Для додаткового захисту від дії вологи, кабель має гідрофобний компаунд 5 та поліетилентерефталатну плівку 6, нанесену повздовжньо з перекриттям 10 %. Зовнішня оболонка 7 слугує для захисту осердя кабелю від механічних ушкоджень, сонячних променів та інших кліматичних факторів. Виготовлені зразки самоутримного ізольованого проводу з трьома фазними ізольованими 2 жилами перерізом 95 мм та оптичним кабелем з 4 оптичними модулями по 4 оптичних волокон в кожному пройшли випробування і визнані придатними для використання в силових електромережах напругою 220/380 В та передачі оптичних сигналів зв'язку по 16 оптичним каналам. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Самоутримний ізольований провід, що містить кілька струмопровідних жил, який відрізняється тим, що додатково має скручений разом зі струмопровідними жилами волоконно-оптичний кабель, який складається зі склопластикового центрального силового елемента, скручених навколо нього від 4 до 12 оптичних модулів, які містять від 1 до 12 оптичних волокон в кожному модулі, гідрофобного компаунду, що заповнює вільний простір між оптичними модулями, нанесеної поздовжньо з перекриттям 10 % поліетилентерефталатної плівки та оболонки зі світлостабілізованого поліетилену, причому струмопровідні жили та волоконно-оптичний кабель скручені разом з кроком скручування від 100 до 90 мм, а оптичні модулі скручені навколо центрального силового елемента з кроком скручування від 35 до 90 мм. 2. Самоутримний ізольований провід за п. 1, якийвідрізняється тим, що оболонка волоконнооптичного кабелю виконана з полімерного компаунду на основі поліолефіну з додаванням антипірену, наприклад, у вигляді гідрооксиду алюмінію для непоширення горіння вздовж волоконно-оптичного кабелю. 1 UA 98321 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
