Пристрій для електромагнітної обробки рідини

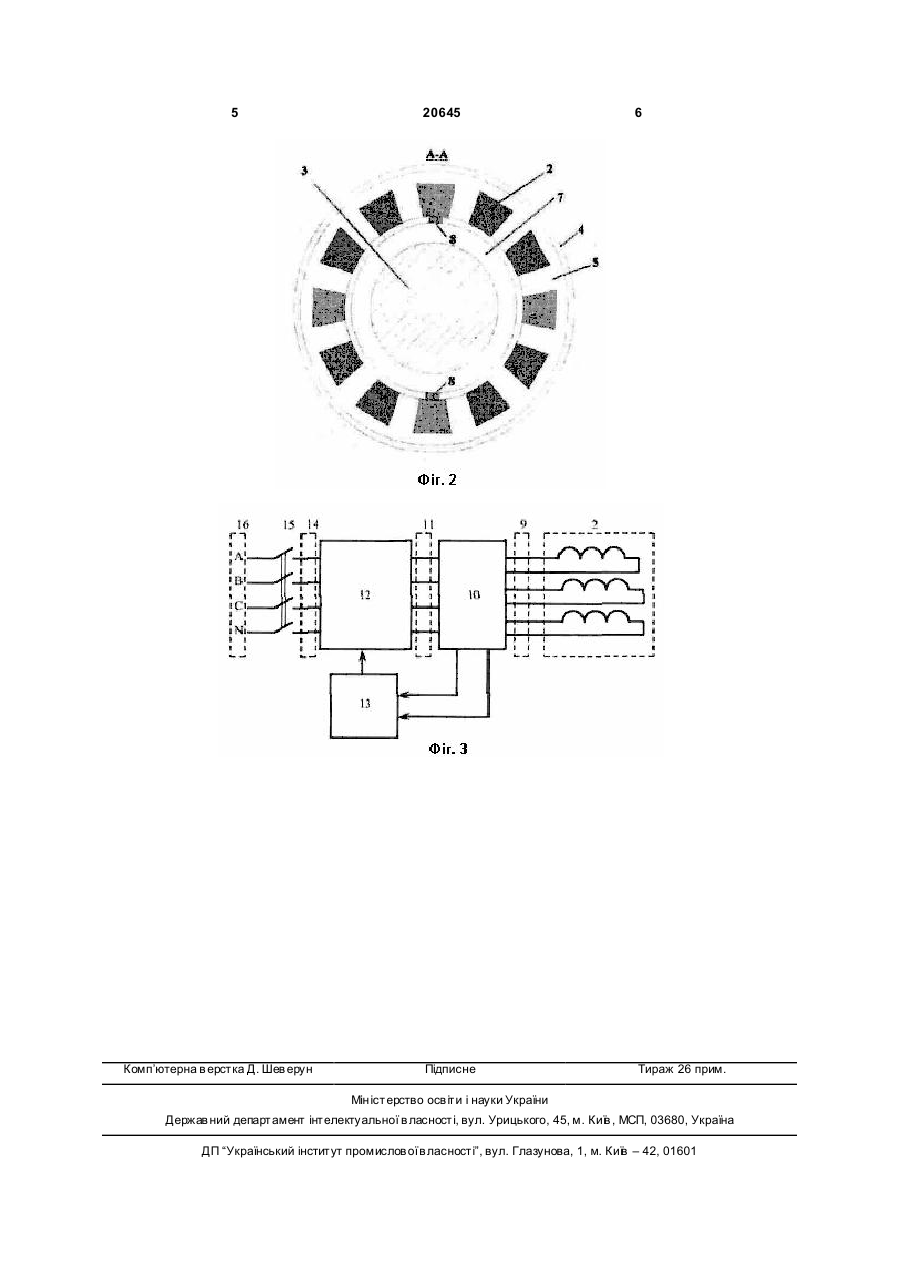

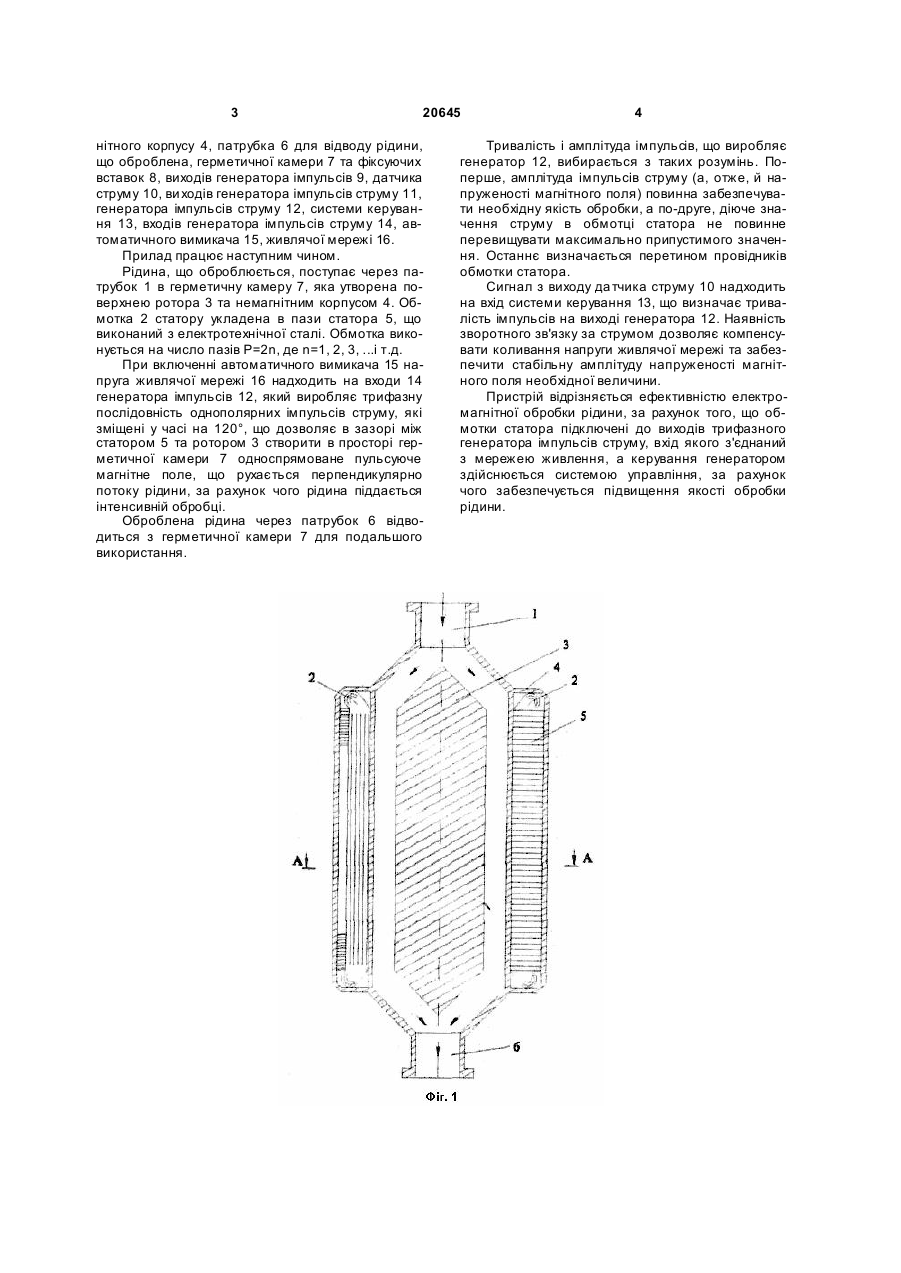

Пристрій для магнітної обробки рідини, що містить ротор, статор з розміщеною в пазах магні 3 20645 нітного корпусу 4, патрубка 6 для відводу рідини, що оброблена, герметичної камери 7 та фіксуючих вставок 8, виходів генератора імпульсів 9, датчика струму 10, ви ходів генератора імпульсів струму 11, генератора імпульсів струму 12, системи керування 13, входів генератора імпульсів струму 14, автоматичного вимикача 15, живлячої мережі 16. Прилад працює наступним чином. Рідина, що оброблюється, поступає через патрубок 1 в герметичну камеру 7, яка утворена поверхнею ротора 3 та немагнітним корпусом 4. Обмотка 2 статору укладена в пази статора 5, що виконаний з електротехнічної сталі. Обмотка виконується на число пазів Ρ=2n, де n=1, 2, 3, ...і т.д. При включенні автоматичного вимикача 15 напруга живлячої мережі 16 надходить на входи 14 генератора імпульсів 12, який виробляє трифазну послідовність однополярних імпульсів струму, які зміщені у часі на 120°, що дозволяє в зазорі між статором 5 та ротором 3 створити в просторі герметичної камери 7 односпрямоване пульсуюче магнітне поле, що рухається перпендикулярно потоку рідини, за рахунок чого рідина піддається інтенсивній обробці. Оброблена рідина через патрубок 6 відводиться з герметичної камери 7 для подальшого використання. 4 Тривалість і амплітуда імпульсів, що виробляє генератор 12, вибирається з таких розумінь. Поперше, амплітуда імпульсів струму (а, отже, й напруженості магнітного поля) повинна забезпечувати необхідну якість обробки, а по-друге, діюче значення струму в обмотці статора не повинне перевищувати максимально припустимого значення. Останнє визначається перетином провідників обмотки статора. Сигнал з виходу да тчика струму 10 надходить на вхід системи керування 13, що визначає тривалість імпульсів на виході генератора 12. Наявність зворотного зв'язку за струмом дозволяє компенсувати коливання напруги живлячої мережі та забезпечити стабільну амплітуду напруженості магнітного поля необхідної величини. Пристрій відрізняється ефективністю електромагнітної обробки рідини, за рахунок того, що обмотки статора підключені до виходів трифазного генератора імпульсів струму, вхід якого з'єднаний з мережею живлення, а керування генератором здійснюється системою управління, за рахунок чого забезпечується підвищення якості обробки рідини. 5 Комп’ютерна в ерстка Д. Шев ерун 20645 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
