Свердловинний амортизатор

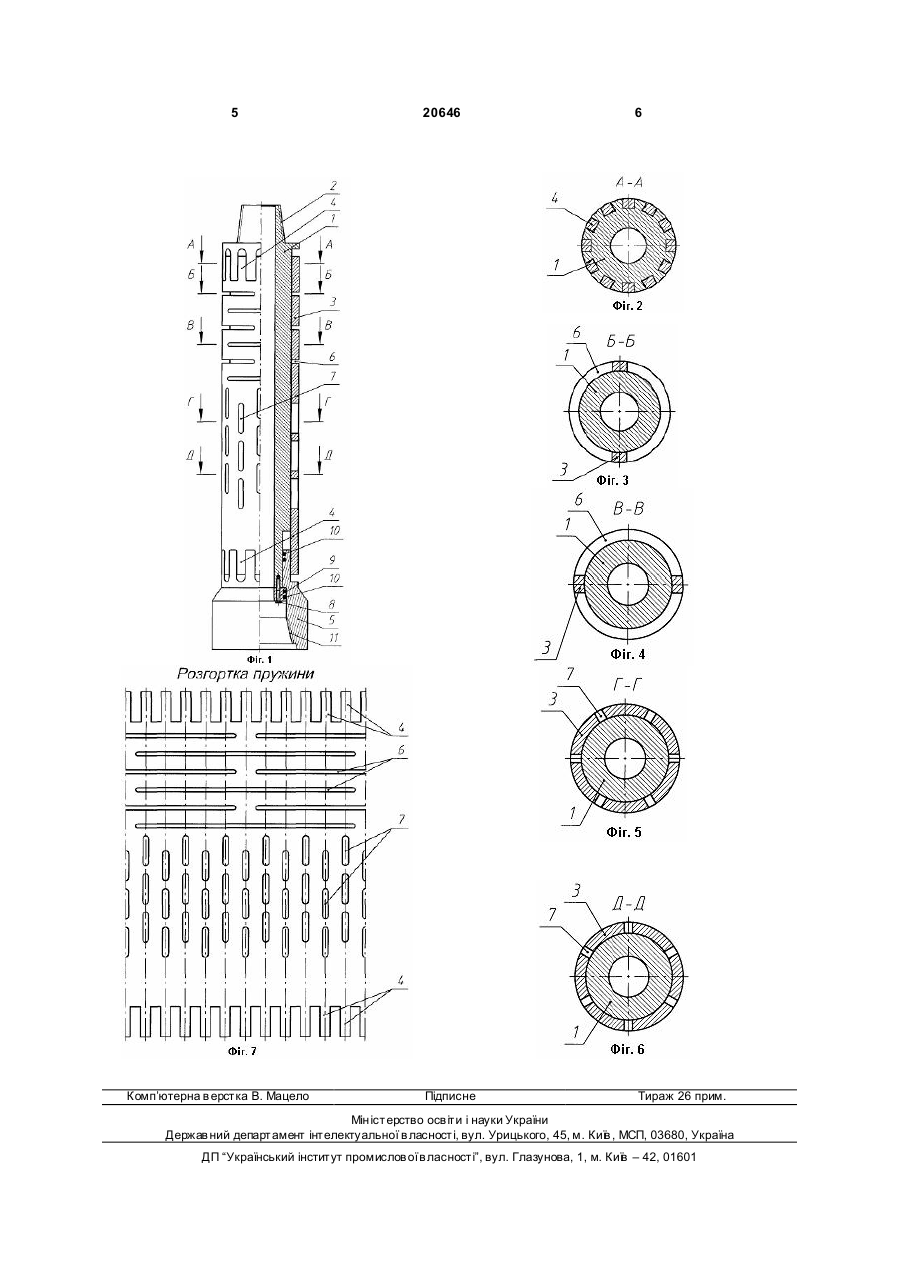

1. Свердловинний амортизатор, що складається з валу, перехідника, поршня, ущільнювальних манжет та пружного елементу, який відрізняється тим, що пружний елемент виконано у 3 20646 4 ються таким чином, що мають можливість поздовному напрямках. жнього та обертального переміщення один відносРобота амортизатора здійснюється наступним ного іншого. В кожному рядку прорізів можуть бути чином. Осьове навантаження від бурильних труб, два, три або більше прорізів. Кожна наступна проякі сполучуються з валом 1 за допомогою різьби 2, різь зсунута відносно попередньої на половину передається на пружний елемент 3 через виступи своєї довжини. 4 на пружному елементі 2 та відповідні впадини на Суттєвість корисної моделі пояснюється Фіг.1, верхній частині валу, від пружного елементу 3 до на якій зображено загальний вигляд амортизатоперехідника 5 через виступи 4 на нижньому кінці ра, Фіг.2, на якій зображено сполучення кінців прупружного елементу 2 та відповідні їм впадини на жного елементу з відповідними кінцями валу та перехіднику 5. Через різьбу 11 до бурового долоперехідника, Фіг.3 та Фіг.4, на яких зображено пота. Через наявність поперечних прорізів 6, що черперечні перерізи через поперечні прорізі, Фіг.5 та гуються, виникає осьова деформація пружного Фіг.6, на яких зображено поперечні перерізи через елементу 2, за рахунок чого осьове навантаження поздовжні прорізі, Фіг.7, на якій зображено розгорпередається у вигляді пружних хвиль навантажентку циліндричного пружного елементу. ня, а не жорсткого зусилля. Крутний момент від Амортизатор складається з наступних детабурильних труб передається через різьбу 2 до лей: валу 1 з різьбою 2 для сполучення з бурильвалу 1, через бокові поверхні виступів та пазів 4, ними трубами, на валу розміщено пружний елещо розміщено на верхньому кінці пружного елемемент 3, який мас виступи 4 на верхньому та нту, до пружного елементу 3, від виступів та пазів нижньому кінцях, які входять в відповідні пази валу 4, що розміщено на нижньому кінці пружного еле1 та перехідника 5. На пружному елементі виконаменту 3 та відповідних їм виступам та пазам 4 на но поперечні прорізі 6 та поздовжні прорізі 7. До перехіднику 5, через різьбу 11 до бурового долота. нижнього кінця валу 1 болтами 8 приєднано поНаявність поздовжніх прорізів 7 на пружному елершень 9, на якому встановлено ущільнювальні менті 3 створює можливість передачі крутного моманжети 10. Сполучення нижньої частини вала 1 з менту у вигляді пружних зусиль. При бурінні шаперехідником 5 виконано з можливістю осьового рошковим буровим долотом осьове навантаження та обертового переміщення одно відносно другого. та крутний момент деформують у поздовжньому На перехіднику 5 виконано різьбу 11 для приєдта поперечному напрямках пружний елемент, за нання бурового долота. рахунок чого відбуваються осьове та радіальне Виконання пружного елементу у ви гляді трубпереміщення валу 1 відносно перехідника 5 і почастого циліндра з системами поперечних та поршня 9 відносно перехідника 5. здовжніх прорізів, що чергуються, створює можлиЗастосування свердловинного амортизатора вість зменшення амплітуд осьових та обертальних при бурінні свердловин в твердих гірських породах вібрацій та захисту бурового верстата та бурового призводить до зниження амплітуди осьових та долота від надмірних навантажень і покращенню радіальних вібрацій в 2...5 разів та до стабілізації техніко-економічних показників буріння. Виконання навантажень на бурове долото. За рахунок зменкінців пружного елементу та відповідних їм частин шення зношення зубків та підшипників бурового валу та нижнього перехідника у вигляді виступів та долота зростає в 1,5...2,5 разів проходка на долопазів створює можливість передавання осьового то при зростанні середньої швидкості буріння в навантаження та крутного моменту від бурильних 1,2...1,5 разів. За рахунок покращання технічних труб до бурового долота з можливістю деформації показників буріння зменшується собівартість бупружного елементу в поздовжньому та поперечріння 1 метра свердловини на 25...40%. 5 Комп’ютерна в ерстка В. Мацело 20646 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
