Пристрій для магнітної обробки рідини

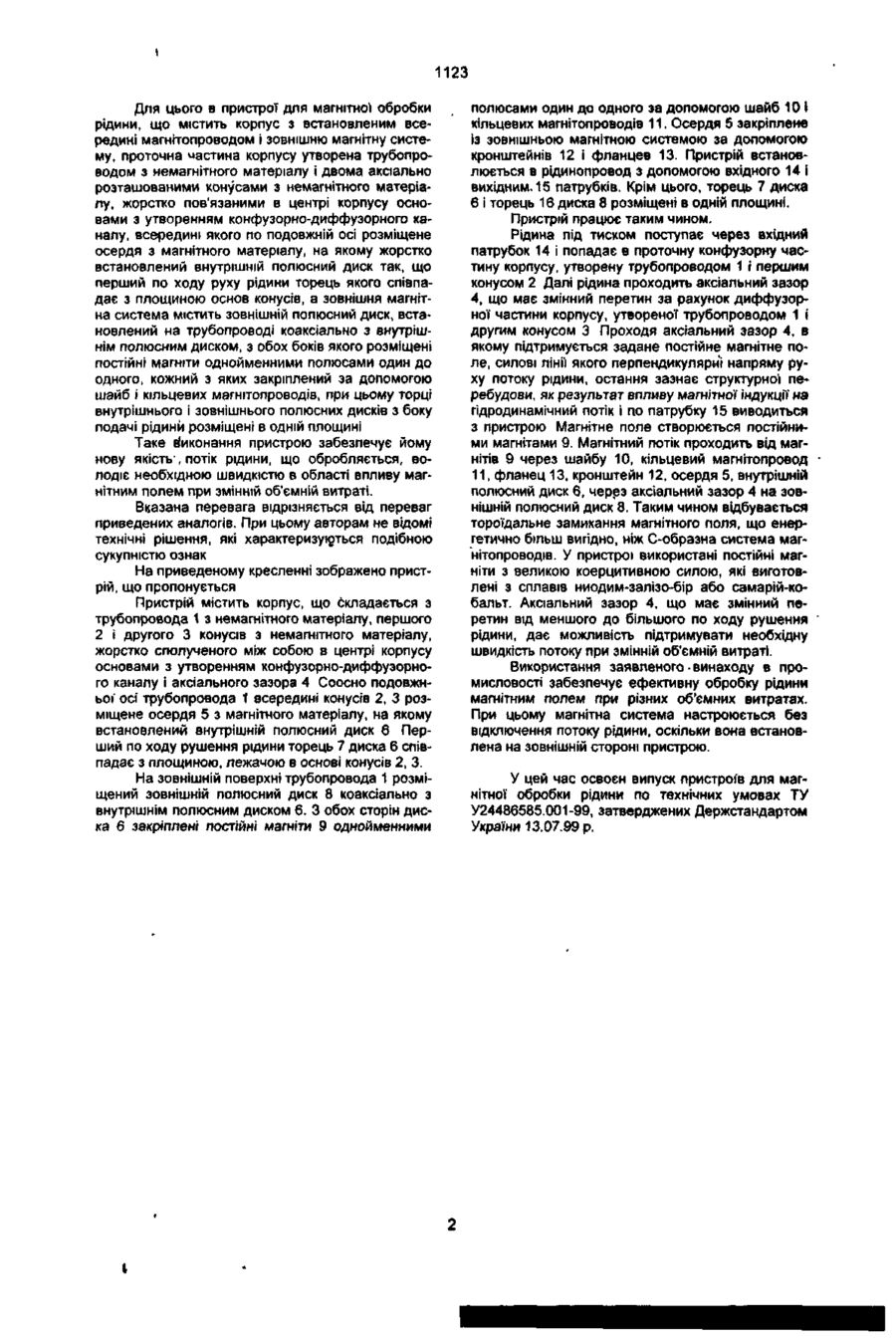

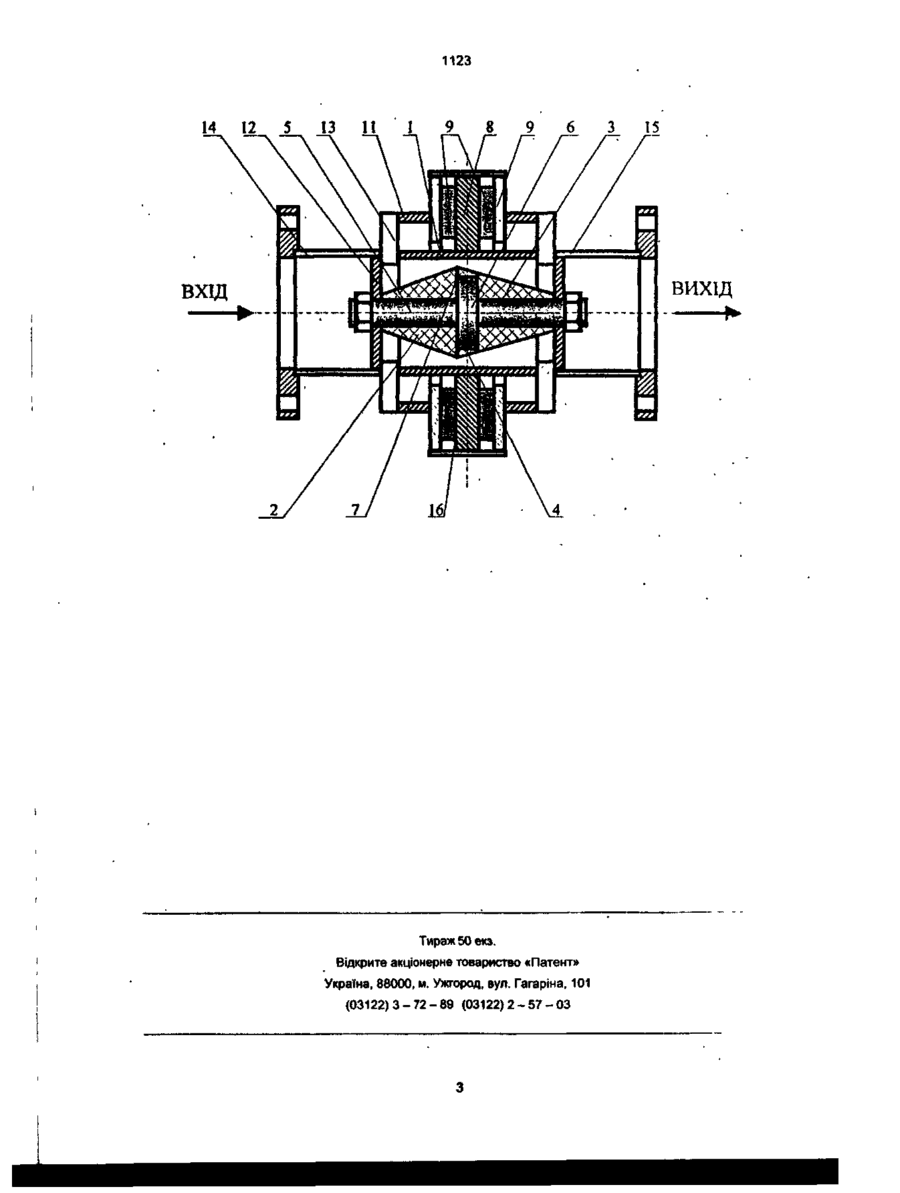

Пристрій для магнітної обробки рідини, що містить корпус з встановленим всередині магнітопроводом і зовнішню магнітну систему, який відрізняється тим, що проточна частина корпусу утворена трубопроводом з немагнітного матеріалу і двома аксіально розташованими конусами з не магнітного матеріалу, жорстко пов'язаними в центрі корпусу основами з утворенням конфузор,но-диффузорного каналу, всередині якого по подовжній осі розміщене осердя з магнітного матеріалу, на якому жорстко встановлений внутрішній полюсний диск так, що перший по ходу руху рідини торець якого співпадає з площиною основ конусів, а зовнішня магнітна система містить зовнішній полюсний диск, встановлений на трубопроводі коаксіально з внутрішнім полюсним диском, з обох боків якого розміщені постійні магніти однойменними полюсами один до одного, кожний з яких закріплений за допомогою шайб і кільцевих магнітопроводів, при цьому торці внутрішнього і зовнішнього полюсних дисків з боку подачі рідини розміщені в одній площині. Винахід відноситься до області енергетичної промисловості, хімічної і інших областей для процесів водопідготовки для інтенсифікації очищення води від зважених часток і інших шкідливих домішок, а також процесів, де використовується нагрів, охолоджування або випарювання рідин. Відомий пристрій для магнітної водопідготовки, що використовується в нафтогазовій і хімічній промисловості і призначене для інтенсифікації очищення води від зважених часток і шкідливих домішок (див. авт. св-во СРСР №1813730А1, кл. C02F 1/48, опубл. бюл. №17, 93 р.) Воно містить циліндричний корпус з вхідним і вихідним патрубками, центральний вал з деякою частиною кільцевих магнітів, встановлених на рівних аксіальних відстанях від проставок і забезпечених спіральними лопатками, іншу частину кільцевих магнітів, встановлених на немагнітних проставках з обох сторін, і додаткові кільцеві магніти, встановлені на внутрішній стінці корпусу. Таким чином, система магнітів розташована всередині корпусу, через який проходить рідина, що обробляється, і магнітний вплив підвищений за рахунок збільшення швидкості рушення рідини і шляху її проходження в магнітному полі. лючає, крім складної організації магнітної системи ще і вал з додатковим приводом Відомий також пристрій для магнітної обробки рідини (див. патент РФ №2015113, кл. C02F 1/Н8, бюл. №12, 1994 p.), що містить корпус з аксіально розташованим всередині магнітоприводом, електромагніти і полюсні наконечники, причому поверхня магнітопроводу і внутрішня поверхня корпусу забезпечені амортизуючим неметалічним покриттям, сприяючим ламінірізації режиму течії рідини як в центральній частині потоку обробляючої рідини, так і в прикордонних шарах, що веде до оптимізації одного з параметрів впливу поля на рідину за допомогою сили Лоренца це швидкість рушення рідини. Відоме рішення в порівнянні з попереднім значно простіше в конструктивному рішенні, але також володіє недоліком, що полягає в тому, що воно забезпечує ефективну обробку рідини при стаціонарних значеннях швидкості рушення рідини і магнітної індукції. Відхилення від розрахункових значень вказаних параметрів знижує ефективність магнітної обробки, так як імпульс енергії зменшується. У основу рішення, що пропонується поставлена задача створення конструкції пристрою магнітної обробки рідини, в якій забезпечена задана необхідна швидкість рушення рідини в області впливу магнітного поля при змінній об'ємній витраті. При всіх позитивних якостях вказаний пристрій володіє недоліком, що полягає в досить складному конструктивному виконанні пристрою, що вк СО CM 1123 Для цього в пристрої для магнітної обробки рідини, що містить корпус з встановленим всередині магнітопроводом і зовнішню магнітну систему, проточна частина корпусу утворена трубопроводом з немагнітного матеріалу і двома аксіально розташованими конусами з немагнітного матеріалу, жорстко пов'язаними в центрі корпусу основами з утворенням конфузорно-диффузорного каналу, всередині якого по подовжній осі розміщене осердя з магнітного матеріалу, на якому жорстко встановлений внутрішній полюсний диск так, що перший по ходу руху рідини торець якого співпадає з площиною основ конусів, а зовнішня магнітна система містить зовнішній полюсний диск, встановлений на трубопроводі коаксіально з внутрішнім полюсним диском, з обох боків якого розміщені постійні магніти однойменними полюсами один до одного, кожний з яких закріплений за допомогою шайб і кільцевих магнітопроводів, при цьому торці внутрішнього і зовнішнього полюсних дисків з боку подачі рідини розміщені в одній площині Таке виконання пристрою забезпечує йому нову якість-, потік рідини, що обробляється, володіє необхідною швидкістю в області впливу магнітним полем при змінній об'ємній витраті. Вказана перевага відрізняється від переваг приведених аналогів. При цьому авторам не відомі технічні рішення, які характеризуються подібною сукупністю ознак На приведеному кресленні зображено пристрій, що пропонується Пристрій містить корпус, що складається з трубопровода 1 з немагнітного матеріалу, першого 2 і другого 3 конусів з немагнітного матеріалу, жорстко сполученого між собою в центрі корпусу основами з утворенням конфузорно-диффузорного каналу і аксіального зазора 4 Соосно подовжньої' осі трубопровода 1 всередині конусів 2, 3 розміщене осердя 5 з магнітного матеріалу, на якому встановлений внутрішній полюсний диск 6 Перший по ходу рушення рідини торець 7 диска 6 співпадає з площиною, лежачою в основі конусів 2, 3. На зовнішній поверхні трубопровода 1 розміщений зовнішній полюсний диск 8 коаксіально з внутрішнім полюсним диском 6. З обох сторін диска 6 закріплені постійні магніти 9 однойменними полюсами один до одного за допомогою шайб 10 і кільцевих магнітопроводів 11. Осердя 5 закріплене із зовнішньою магнітною системою за допомогою кронштейнів 12 і фланцев 13. Пристрій встановлюється в рідинопровод з допомогою вхідного 14 і вихідним. 15 патрубків. Крім цього, торець 7 диска 6 і торець 16 диска 8 розміщені в одній площині. Пристрій працює таким чином. Рідина під тиском поступає через вхідний патрубок 14 і попадає в проточну конфузорну частину корпусу, утворену трубопроводом 1 і першим конусом 2 Далі рідина проходить аксіальний зазор 4, що має змінний перетин за рахунок диффузорної частини корпусу, утвореної трубопроводом 1 і другим конусом 3 Проходя аксіальний зазор 4, в якому підтримується задане постійне магнітне поле, силові лінії якого перпендикулярні напряму руху потоку рідини, остання зазнає структурної перебудови, як результат впливу магнітної індукції на гідродинамічний потік і по патрубку 15 виводиться з пристрою Магнітне поле створюється постійними магнітами 9. Магнітний потік проходить від магнітів 9 через шайбу 10, кільцевий магнітопровод 11, фланец 13, кронштейн 12, осердя 5, внутрішній полюсний диск 6, через аксіальний зазор 4 на зовнішній полюсний диск 8. Таким чином відбувається тороїдальне замикання магнітного поля, що енергетично більш вигідно, ніж С-образна система магнітопроводів. У пристрої використані постійні магніти з великою коерцитивною силою, які виготовлені з сплавів ниодим-залізо-бір або самарій-кобальт. Аксіальний зазор 4, що має змінний перетин від меншого до більшого по ходу рушення рідини, дає можливість підтримувати необхідну швидкість потоку при змінній об'ємній витраті. Використання заявленого • винаходу в промисловості забезпечує ефективну обробку рідини магнітним полем при різних об'ємних витратах. При цьому магнітна система настроюється без відключення потоку рідини, оскільки вона встановлена на зовнішній стороні пристрою. У цей час освоєн випуск пристроїв для магнітної обробки рідини по технічних умовах ТУ У24486585.001-99, затверджених Держстандартом України 13.07.99 р. 1123 14 12 13 11 1 ВИХІД ВХІД Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
