Робоче обладнання драглайна

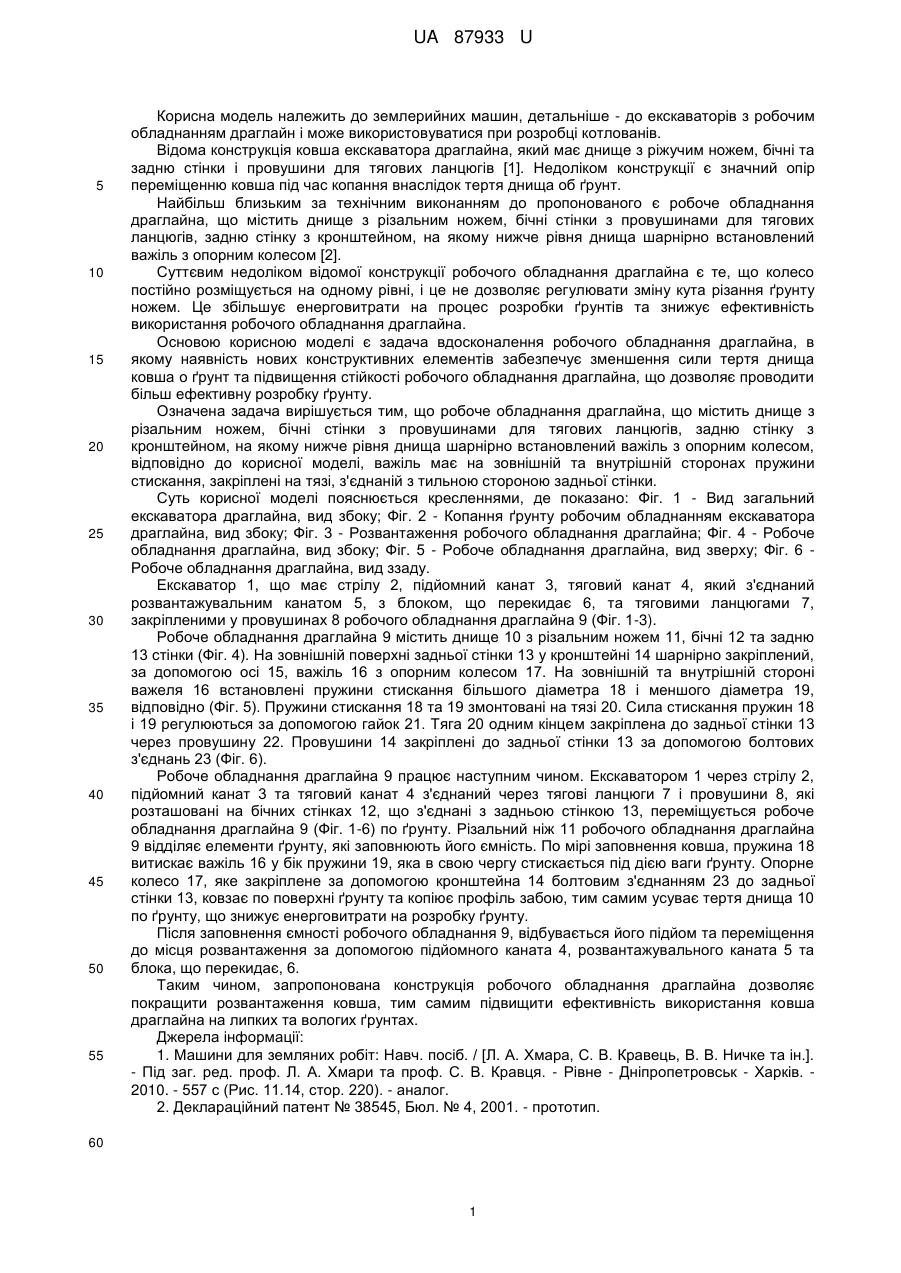

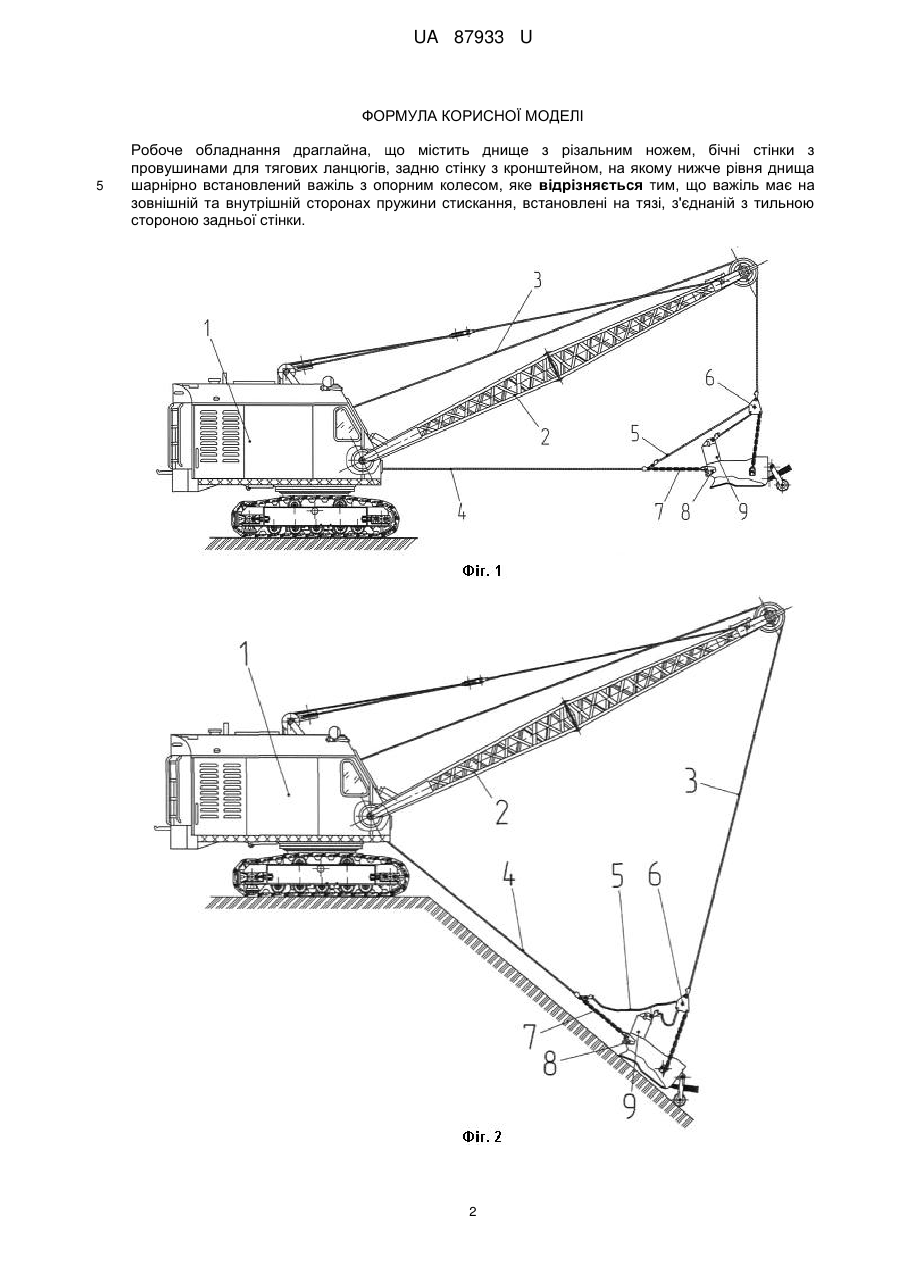

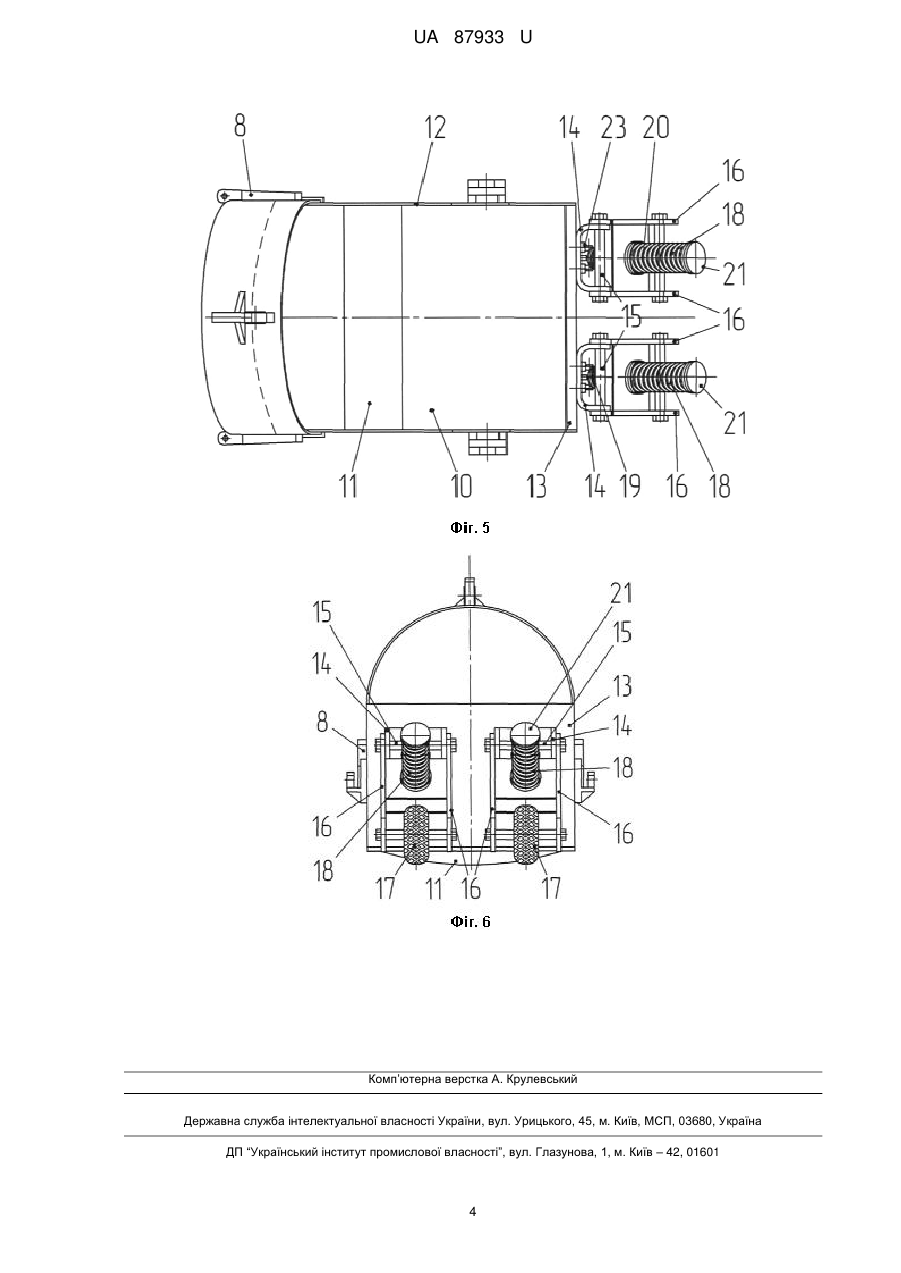

Реферат: Робоче обладнання драглайна містить днище з різальним ножем, бічні стінки з провушинами для тягових ланцюгів, задню стінку з кронштейном, на якому нижче рівня днища шарнірно встановлений важіль з опорним колесом. Важіль має на зовнішній та внутрішній сторонах пружини стискання, встановлені на тязі, з'єднаній з тильною стороною задньої стінки. UA 87933 U (54) РОБОЧЕ ОБЛАДНАННЯ ДРАГЛАЙНА UA 87933 U UA 87933 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайн і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який має днище з ріжучим ножем, бічні та задню стінки і провушини для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким за технічним виконанням до пропонованого є робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з провушинами для тягових ланцюгів, задню стінку з кронштейном, на якому нижче рівня днища шарнірно встановлений важіль з опорним колесом [2]. Суттєвим недоліком відомої конструкції робочого обладнання драглайна є те, що колесо постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ґрунту ножем. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання робочого обладнання драглайна. Основою корисною моделі є задача вдосконалення робочого обладнання драглайна, в якому наявність нових конструктивних елементів забезпечує зменшення сили тертя днища ковша о ґрунт та підвищення стійкості робочого обладнання драглайна, що дозволяє проводити більш ефективну розробку ґрунту. Означена задача вирішується тим, що робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з провушинами для тягових ланцюгів, задню стінку з кронштейном, на якому нижче рівня днища шарнірно встановлений важіль з опорним колесом, відповідно до корисної моделі, важіль має на зовнішній та внутрішній сторонах пружини стискання, закріплені на тязі, з'єднаній з тильною стороною задньої стінки. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Вид загальний екскаватора драглайна, вид збоку; Фіг. 2 - Копання ґрунту робочим обладнанням екскаватора драглайна, вид збоку; Фіг. 3 - Розвантаження робочого обладнання драглайна; Фіг. 4 - Робоче обладнання драглайна, вид збоку; Фіг. 5 - Робоче обладнання драглайна, вид зверху; Фіг. 6 Робоче обладнання драглайна, вид ззаду. Екскаватор 1, що має стрілу 2, підйомний канат 3, тяговий канат 4, який з'єднаний розвантажувальним канатом 5, з блоком, що перекидає 6, та тяговими ланцюгами 7, закріпленими у провушинах 8 робочого обладнання драглайна 9 (Фіг. 1-3). Робоче обладнання драглайна 9 містить днище 10 з різальним ножем 11, бічні 12 та задню 13 стінки (Фіг. 4). На зовнішній поверхні задньої стінки 13 у кронштейні 14 шарнірно закріплений, за допомогою осі 15, важіль 16 з опорним колесом 17. На зовнішній та внутрішній стороні важеля 16 встановлені пружини стискання більшого діаметра 18 і меншого діаметра 19, відповідно (Фіг. 5). Пружини стискання 18 та 19 змонтовані на тязі 20. Сила стискання пружин 18 і 19 регулюються за допомогою гайок 21. Тяга 20 одним кінцем закріплена до задньої стінки 13 через провушину 22. Провушини 14 закріплені до задньої стінки 13 за допомогою болтових з'єднань 23 (Фіг. 6). Робоче обладнання драглайна 9 працює наступним чином. Екскаватором 1 через стрілу 2, підйомний канат 3 та тяговий канат 4 з'єднаний через тягові ланцюги 7 і провушини 8, які розташовані на бічних стінках 12, що з'єднані з задньою стінкою 13, переміщується робоче обладнання драглайна 9 (Фіг. 1-6) по ґрунту. Різальний ніж 11 робочого обладнання драглайна 9 відділяє елементи ґрунту, які заповнюють його ємність. По мірі заповнення ковша, пружина 18 витискає важіль 16 у бік пружини 19, яка в свою чергу стискається під дією ваги ґрунту. Опорне колесо 17, яке закріплене за допомогою кронштейна 14 болтовим з'єднанням 23 до задньої стінки 13, ковзає по поверхні ґрунту та копіює профіль забою, тим самим усуває тертя днища 10 по ґрунту, що знижує енерговитрати на розробку ґрунту. Після заповнення ємності робочого обладнання 9, відбувається його підйом та переміщення до місця розвантаження за допомогою підйомного каната 4, розвантажувального каната 5 та блока, що перекидає, 6. Таким чином, запропонована конструкція робочого обладнання драглайна дозволяє покращити розвантаження ковша, тим самим підвищити ефективність використання ковша драглайна на липких та вологих ґрунтах. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л. А. Хмара, С. В. Кравець, В. В. Ничке та ін.]. - Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ - Харків. 2010. - 557 с (Рис. 11.14, стор. 220). - аналог. 2. Деклараційний патент № 38545, Бюл. № 4, 2001. - прототип. 60 1 UA 87933 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з провушинами для тягових ланцюгів, задню стінку з кронштейном, на якому нижче рівня днища шарнірно встановлений важіль з опорним колесом, яке відрізняється тим, що важіль має на зовнішній та внутрішній сторонах пружини стискання, встановлені на тязі, з'єднаній з тильною стороною задньої стінки. 2 UA 87933 U 3 UA 87933 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
