Зубна щітка

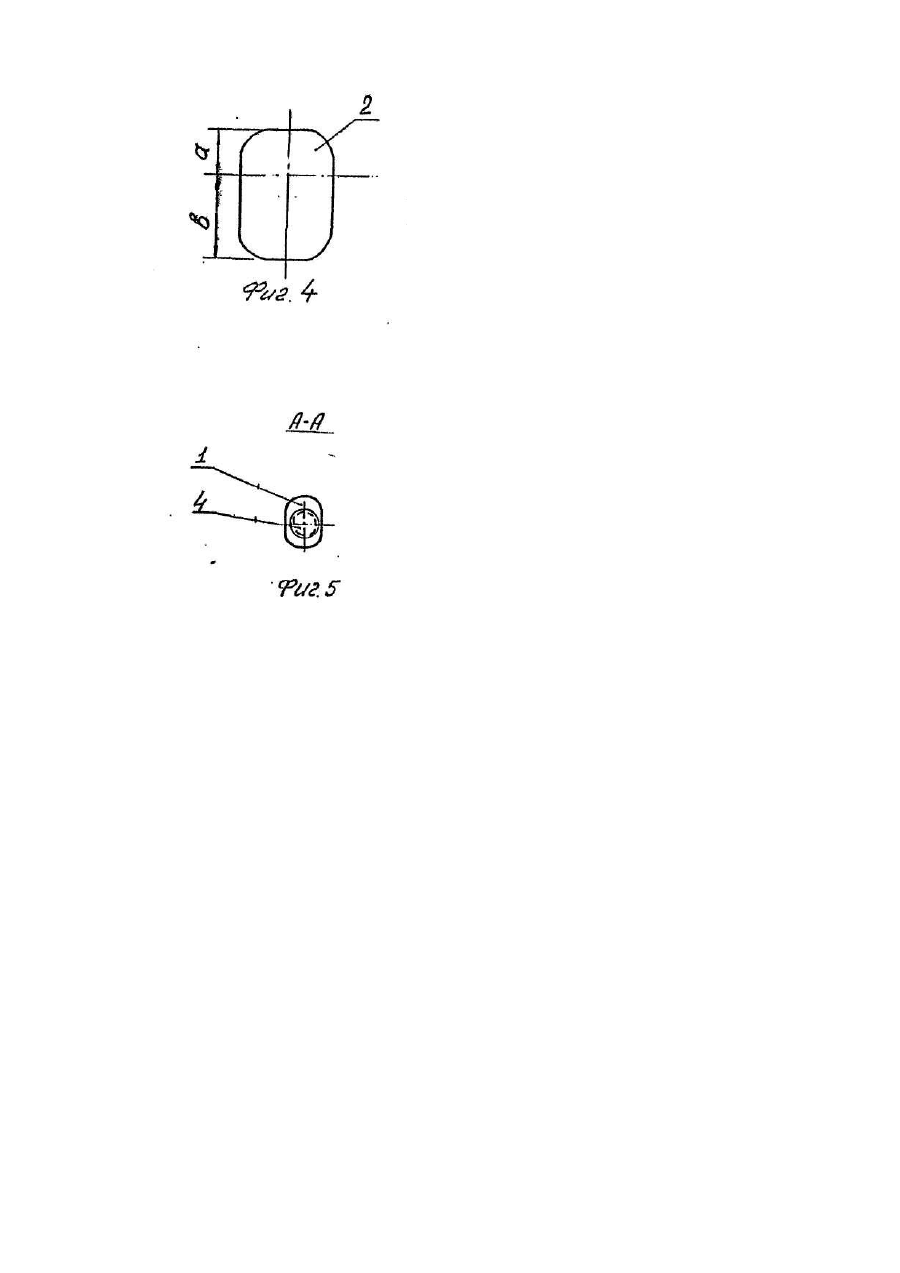

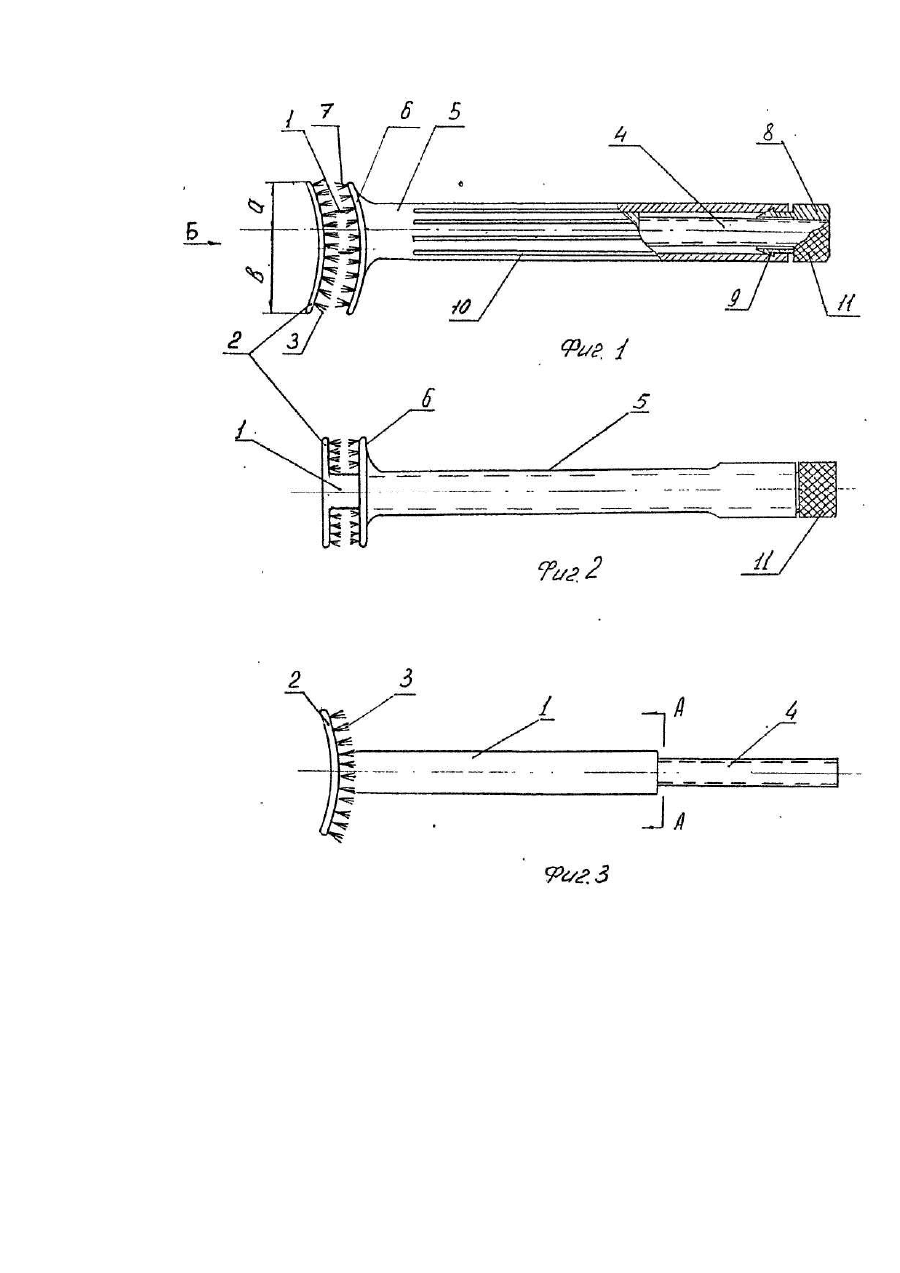

Изобретение относится к щетинно-щеточным изделиям, предназначенных для гигиенических целей. Известна зубная щетка [Авт.св. СССР № 1583083, кл. А46В9/04], содержащая колодку с ворсом и рукоятку, выполненную из двух параллельных элементов - пластинок. На одной пластинке имеется жесткий хомут, через который свободно проходит вторая пластинка. Рабочая колодка содержит пару угловых рычагов, одно плечо, каждого из которых шарнирно связано с колодкой и пластинкой имеющей хомут, другое плечо шарнирно связано с обеими пластинками рукоятки. В пластинках имеются выемки для перемещения их усилием пальцев рук, при этом колодка с ворсом будет выполнять одновременно поперечные и продольные перемещения. Известна зубная щетка, которая по совокупности существенных признаков является наиболее близкой к предлагаемому техническому решению и принята автором за прототип. Зубная щетка содержит рабочие колодки с ворсами, направленными навстречу друг другу. Одна из колодок выполнена по длине рабочей поверхности выпуклой, а другая - симметрично вогнутой. Щетка имеет рукоятку, соединенную с одной из колодок. Рукоятка выполнена полой и ее стенки имеют отверстия для сообщения полости рукоятки с атмосферой и полость рукоятки сообщена с зоной между ворсами двух колодок каналами, выполненными в теле вогнутой колодки. Выпуклая колодка связана с вогнутой перемычкой [Авт. св. № 1666053, кл, А 46 В 9/04, 1991]. В основу изобретения поставлена задача: повысить качество и уменьшить время чистки зубов, за счет обеспечения возможности одновременного прижатия ворсов головок к внутренним и наружным поверхностям зубов, повысить удобство при чистке зубов, путем обеспечения регулируемого и фиксируемого прижатия колодок с ворсами к поверхностям зубов, обеспечить качественную чистку верхних или нижних зубов, не раздражая десен, соответственно нижних или верхних зубов, за счет разных 15 длин колодок относительно оси рукоятки и шпильки. Поставленная задача не может быть решена аналогичным техническим решением [Авт.св. СССР № 1583083], так как наличие выемок на рукоятке и пластинке усложняют процесс чистки зубов, необходимо одновременно производить движение рукой и пальцами, и не представляется возможным обеспечить одновременно чистку внутренних и наружных поверхностей зубов. Поставленная задача не может быть решена и техническим решением, выбранным автором за прототип, так как не обеспечивается возможность регулируемого одновременного прижатия ворсов колодок к внутренней и наружной поверхностям зубов одновременно с фиксированием этого положений. Поставленная задача достигается тем, что зубная щетка, содержащая рабочие колодки с ворсами, направленными навстречу друг другу, одна из которых выполнена по длине рабочей поверхности выпуклой, а другая симметрично вогнутой и полую рукоятку, 40 соединенную с одной из колодок, согласно изобретению, другая колодка имеет элемент в виде шпильки с резьбой, проходящей через отверстие в колодке соосное с рукояткой и коаксиально через полость этой рукоятки, 45 и входящий резьбой а гайку, зафиксированную в полости рукоятки с возможностью изменения и фиксации расстояния между рабочими поверхностями колодок при вращении гайки. Колодки зубной щетки дополнительно выполнены асимметрично относительно оси рукоятки и шпильки в одном направлении и в одной плоскости и симметрично относительно другой перпендикулярной 55 плоскости. На фиг.1 изображена зубная щетка в сборе; на фиг.2 - то же, вид сверху; на фиг.3 - одна из колодок с элементом-шпилькой с резьбой; на фиг.4 - вид на фиг. 1, Б - тыльная сторона колодки; на фиг.5 - вид А-А на фиг.3. Зубная щетка состоит из элемента -шпильки 1, соединенной с колодкой 2, выполненной выпуклой с ворсами 3, направленным параллельно шпильки 1 и в ее сторону. На шпильке имеется по длине участок с резьбой 4. Зубная щетка имеет рукоятку 5, соединенную с колодкой 6, выполненной вогнутой симметрично колодке 2 на рабочей поверхности колодки 6 расположена ворса 7, направленная навстречу ворса 3. Рукоятка 5 выполнена полой И через нее коаксиально проходит шпилька 1, входящая резьбовым участком в гайку 8, зафиксированную, например, с помощью кольцевой выемки на внутренней поверхности полости рукоятки и кольцевым выступом на элементе 9 гайки 8 входящим в кольцевую выемку. На наружной поверхности рукоятки 5 выполнены продольные пазы 10, а поверхность гайки .. 8 имеет насечки 11. Шпилька 1 по длине без резьбового участка (фиг.5) в поперечном сечении имеет, например, форму эллипса, а внутренняя поверхность полости рукоятки 5 повторяет эту форму и размеры, обеспечивая свободное осевое перемещение шпильки 1 и предотвращая проворачивание шпильки при вращении гайки 8. Колодки 2 и 6 выполнены асимметрично относительно оси рукоятки 5 в одной плоскости и в одном направлении (фиг.4). Расстояние а меньше расстояния b в 1,5-2,0 раза. В другой плоскости перпендикулярно первой стенки колодок расположены симметрично относительно оси рукоятки 5. Поверхность колодок 2 и 5 выполнены прямоугольной формы с закругленными радиусами. Вращением гайки 8 производят перемещение колодки 2 относительно колодки 6, Устанавливают необходимое расстояние между поверхностями ворсов 3,7 соизмеримым с толщиной передних зубов человека. Накладывают небольшое количество зубной пасты на поверхность ворсов 3, 7 и производят чистку зубов продольным перемещением по высоте зубов. Чистку производят сначала одной половины верхних и нижних зубов, а затем повернув рукоятку 5 с колодками 2,6 на 180° производят чистку другой половины зубов. Благодаря четкой фиксации расстояния между поверхностями ворсов, при прекращении вращения гайки 8 и, соответственно, заданного усилия ворсов на поверхность зубов обеспечивается качественное удаление остатков пищи одновременно с внутренней и наружной поверхности зубов. Предложенная зубная щетка проста в эксплуатации. Асимметричное расположение ворсов 3 и 7 на колодках 2 и 6 обеспечивает чистку, например, нижних зубов, не раздражая десен верхних зубов, т.к. величина расстояния а, фиг.4 соответствует примерно высоте зубов, а расстояние b в 1.5—2 раза больше высоты зубов.
