Щітка для очищення поверхонь

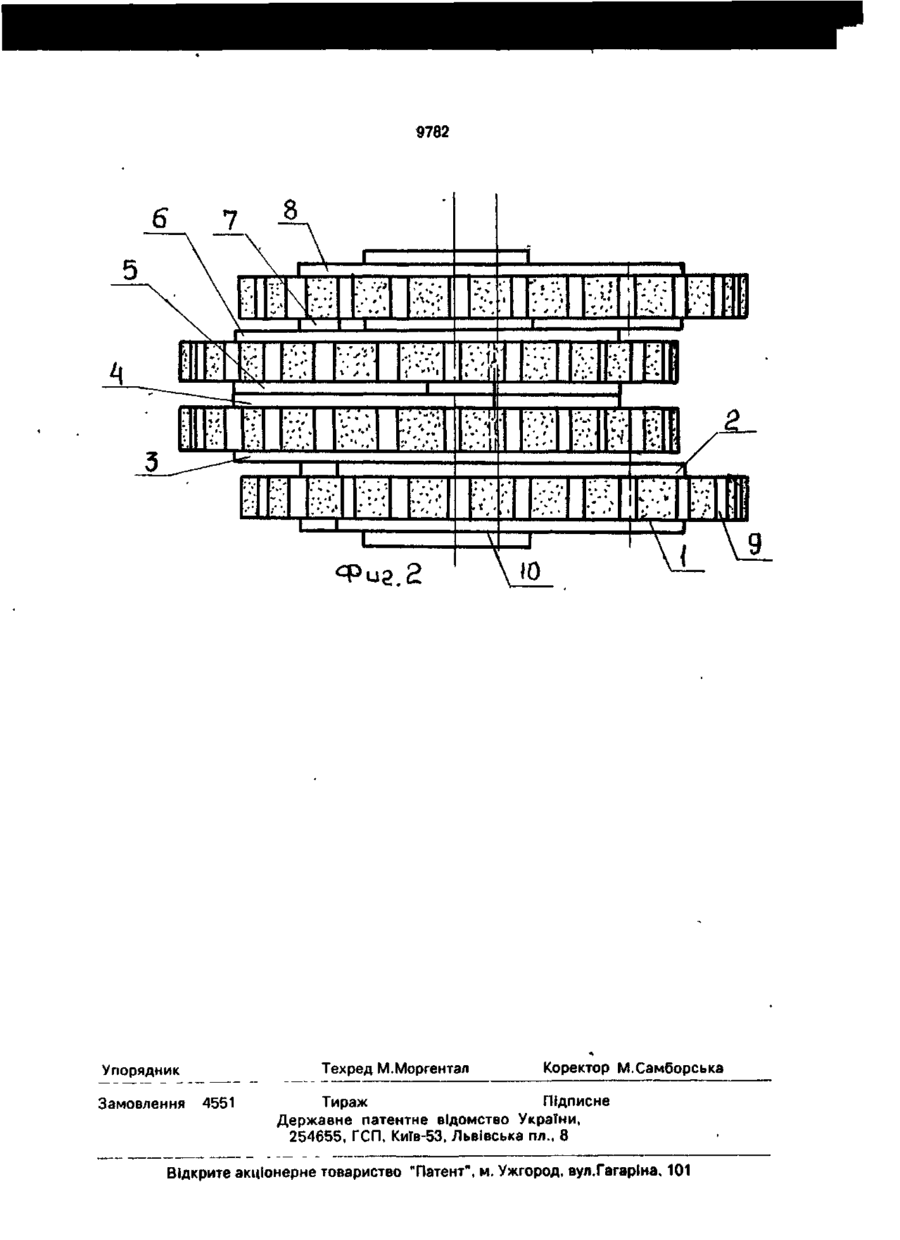

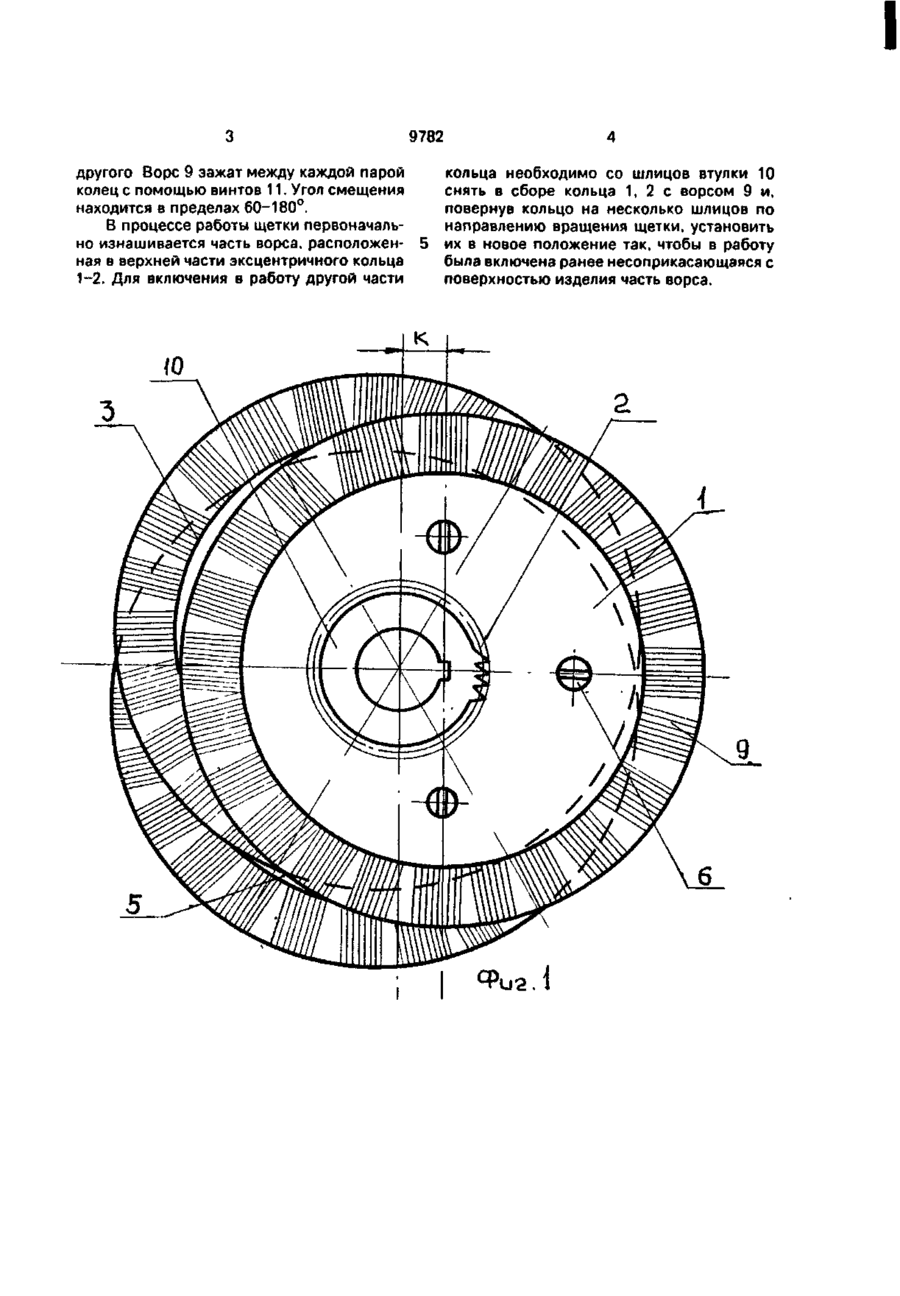

Щетка для очистки поверхностей, содержащая установленную на приводном валу втулку, на которой закреплен основной набор колец с закрепленным между ними ворсом, о т л и ч а ю щ а я с я тем, что она имеет дополнительные наборы колец с ворсом, установленные на втулке эксцентрично с угловым смещением одного набора относительно другого на угол от 60 до 180°. Изобретение относится к очистной технике и касается устройств для очистки плоских изделий из различных материалов, преимущественно металлических. Известна щетка для очистки поверхностей, содержащая установленную на приводном валу втулку, на которой закреплен основной набор колец с закрепленным между ними ворсом [1]. В известной конструкции щетки в работе участвует весь обьем ворса, что сокращает срок использования щетки. В основу изобретения поставлена задача усовершенствования щетки путем установки в ней дополнительных наборов колец с ворсом, установленных с угловым смещением одного набора относительно другого. Технический результат при осуществлении изобретения заключается в последовательном включении в работу частей объема ворса в каждом кольце и улучшении качества очистки поверхностей плоских изделий. Поставленная задача решается тем, что щетка для очистки поверхностей, содержащая установленную на приводном валу втулку, на которой закреплен основной набор колец с закрепленным между ними вор сом, согласно изобретению, имеет дополнительные наборы колец с ворсом, установленные на втулке эксцентрично с угловым смещением одного набора относительно другого на угол от 60 до 180 градусов. Эксцентричная установка на шлицевой втулке всех колец с ворсом за счет нанесения по поверхности ударных импульсов улучшает качество очистки поверхностей, а угловое смещение одного набора колец с ворсом относительно другого обеспечивает последовательное включение в работу частей объема ворса в каждом наборе колец, что увеличивает время использования в работе щетки в целом. Таким образом, совокупность существенных признаков изобретения обеспечивает достижение указанного технического результата. На фиг.1 изображена предлагаемая щетка, общий вид; на фиг.2 - то же, вид сбоку. Щетка содержит набор колец 1-2,3 4, 5-6, 7-8 с закрепленным между ними вор сом 9, установленных эксцентрично на величину "К" на шлицевой втулке 10 с угловым смещением одного набора относительно С > 00 ю О I 9782 другого Ворс 9 зажат между каждой парой колец с помощью винтов 11. Угол смещения находится в пределах 60-180°. В процессе работы щетки первоначально изнашивается часть ворса, расположенная в верхней части эксцентричного кольца 1-2. Для включения в работу другой части ш кольца необходимо со шлицов втулки 10 снять в сборе кольца 1, 2 с ворсом 9 и, повернув кольцо на несколько шлицов по направлению вращения щетки, установить их в новое положение так, чтобы в работу была включена ранее несоприкасающаяся с поверхностью изделия часть ворса. 9782 Техред М.Моргентал Упорядник Замовлення 4551 Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна. 101
