Вакуумний вимикач

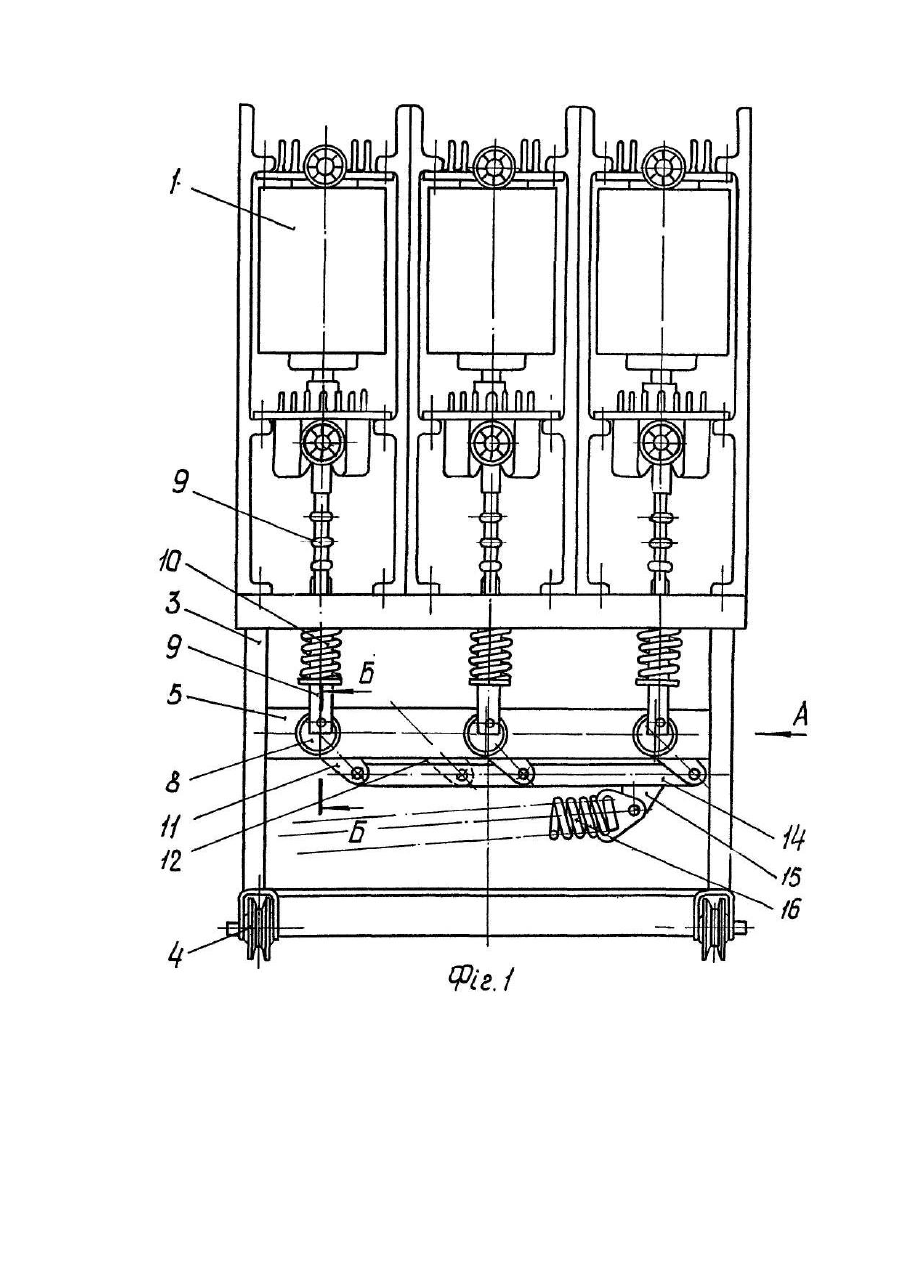

Винахід належить до електротехніки, зокрема, до вакуумних високовольтних вимикачів. Відомі вакуумні вимикачі мають встановлені на рамі вакуумні дугогасильні камери (ВДК) та привод, вал якого кінематично зв'язаний з рухомими контактами цих камер [Авт.св. СРСР № 1336132, кл. Η 01 Η 33/66, 1986; № 1601653, кл. Η 01 Η 33/66, 1988]. Недоліком відомих вакуумних вимикачів є порівняно великі габарити в глибину, недостатня надійність та складність регулювання кінематичних ланок, які зв'язують привод з вакуумними дугогасильними камерами, та великі консульні навантаження в кінематичних ланках, а також значна їх металомісткість. В основу запропонованого винаходу покладено завдання створення нового вакуумного вимикача з кращими технічними результатами, а саме: з меншими габаритами в глибину, з надійнішим механізмом кінематичних ланок, з простішим його регулюванням, а також з меншими консольними навантаженнями та з меншою металомісткістю. За сукупністю ознак прототипом до запропонованої конструкції вакуумного вимикача може бути вимикач [Авт.св. СРСР № 1336132, кл. Η 01 Η 33/66,1986], який містить встановлені на рамі вакуумні дугогасильні камери та привод з валом, кінематично зв'язаним з рухомими контактами вказаних вакуумних дугогасильних камер. Запропонована конструкція вакуумного вимикача, так само, як І прототип, містить встановлені на рамі вакуумні дугогасильні камери та привод з валом, кінематично зв'язаним з рухомими контактами вказаних вакуумних дугогасильних камер. Кращі технічні результати в новій конструкції вакуумного вимикача досягнуті завдяки тому, що на рамі вимикача між вакуумними дугогасильними камерами та приводом закріплена поперечна пластина, в якій встановлено три паралельні валики, що мають на своїх кінцях зі сторони вакуумних дуго гасильних камер три ексцентрики, кінематично з'єднані через тяги з рухомими контактами цих камер, а зі сторони привода - три важелі, кінематично з'єднані між собою та з важелем, закріпленим на валу привода, за допомогою спільної траверси. Вказані технічні ознаки вакуумного вимикача належать до суттєви х, тому що їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причинно-наслідковому зв'язку з цим результатом. Так, наприклад, зменшення габаритів вимикача в глибину було досягнуто завдяки тому, що на його рамі (між камерами та приводом) було закріплено поперечну пластину, в якій встановлено три паралельні між собою валики. Причому вони мають на своїх кінцях (зі сторони камер) три ексцентрики, які кінематично з'єднані через тяги з рухомими контактами цих камер. А зі сторони привода вказані валики мають важелі, кінематично з'єднані між собою та з важелем, закріпленим на валу привода, за допомогою траверси. Тобто елементи кінематичного з'єднання привода і вакуумних дугогасильних камер виконані і розташовані таким чином, що в сукупності займають незначну ширину. Це І забезпечило зменшення габаритного розміру вауумного вимикача в глибину, що дозволяє використовувати його в малогабаритних шафа х комплектних розподільних пристроїв (КРП). Крім того описане кінематичне з'єднання має меншу металомісткість, дуже просте в регулюванні, значно зменшує консольні навантаження, що підвищує надійність в експлуатації. На фіг.1 зображений вакуумний вимикач; на фіг.2 - вид по стрілці А на фіг.1; на фіг.3 - розріз Б-Б на фіг.1. Запропонований вакуумний вимикач складається з трьох вакуумних дугогасильних камер (ВДК) 1 та привода 2, закріплених на рамі 3. Рама являє собою металеву конструкцію у вигляді візка, встановленого на чотирьох однакових катках 4. Привод призначений для вмикання вимикача, утримання його у ввімкненому положенні та вимикання вимикача. На бокових стінках рами 3 між вакуумними дугогасильними камерами 1 та приводом 2 закріплена поперечна пластина 5. В ній за допомогою допоміжних втулок 6 встановлено три паралельні валики 7 /по кількості ВДК), які на своїх кінцях зі сторони вакуумних дугогасильних камер мають три ексцентрики 8, кінематично з'єднані через тяги 9 з рухомими контактами вакуумних дугогасильних камер. Вказані тяги підпружинені відповідно трьома циліндричними пружинами 10. На протилежних кінцях валиків 7, тобто зі сторони привода 2, закріплені три однакові одноплечі важелі 11, які кінематично з'єднані між собою та з важелем 12, закріпленим на валу 13 (фіг.2) привода 2, за допомогою спільної траверси 14. Привод 2 по відношенню до вакуумних дугогасильних камер (ВДК) встановлений на рамі 3 таким чином, що його вал 13 та валики 7 розташовані по горизонталі на одному рівні, а траверса 14 розміщена в проміжку між важелем 12 вала привода та трьома важелями 11, закрепленими на валиках 7. Траверса 14 з однієї сторони має вушко 15, за яке шарнірно закріплена пружина 16 для вимикання вимикача. Управління вимикачем виконується в такій послідовності. При подачі команди на вимикання вал 13 привода 2 повертається проти годинникової стрілки і своїм важелем 12 переводить з'єднану з ним траверсу 14 вправо, тобто в положення, яке показано на фіг.1. Одночасно переводяться вправо зв'язані з траверсою важелі 11, які повертають валики 7 також проти годинникової стрілки. Валики 7 через ексцентрики 8 та тяги 9 вмикають вимикач. Одночасно стискуються пружини 10 та розтягується пружина 16. У ввімкненому положенні вимикач надійно утримується запірним пристроєм привода 2. При подачі команди на вимикання (відключення) запірний пристрій привода 2 відпускає вал 13. При цьому траверса 14 під дією пружини 16 переміщається в крайнє ліве положення, а вал 13 привода та три валики 7 з ексцентриками 8 (фіг.2) повертаються за годинниковою стрілкою. Під дією пружин 10 та 16 тяги 9 переміщаються вниз І переміщають вниз з'єднані з ними рухомі контакти вакуумних дугогасильних камер (ВДК) 1. Таким чином вимикач вимикається (відключається). Запропонований винахід може бути використаний в високовольтних вимикачах, призначених для встановлення в малогабаритних ша фах комплектних розподільних пристроїв (КРП).
