Автоматичний вимикач

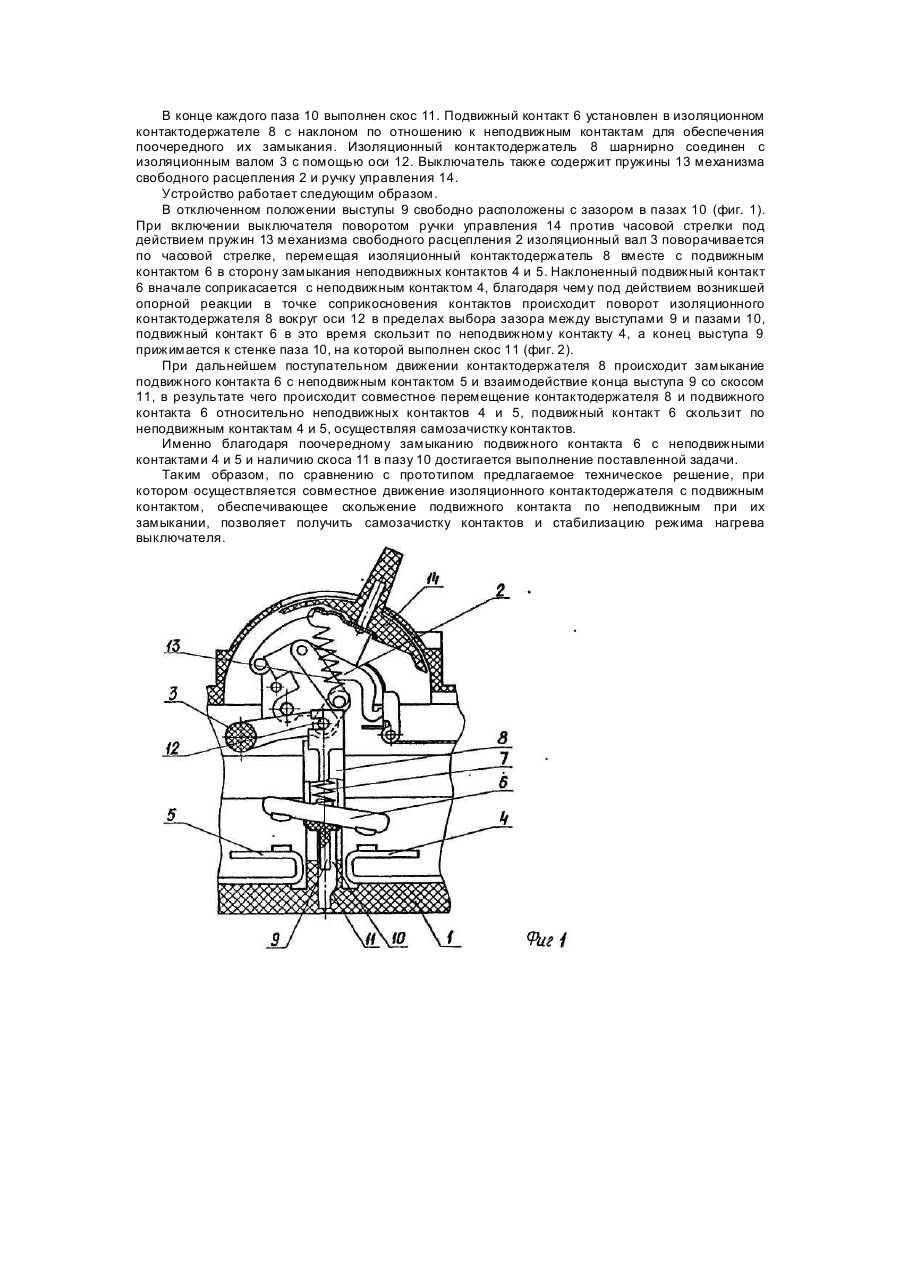

Изобретение относится к низковольтным электрическим аппаратам, а именно к низковольтным автоматическим выключателям, обеспечивающим защиту электрических цепей от сверхтоков. Известен автоматический выключатель [1], содержащий изоляционное основание, приводной механизм, неподвижные контакты и подпружиненные контактные мостики в каждом полюсе, установленные в изоляционных контактодержателях с возможностью поступательного движения их в сторону замыкания контактов. Недостатком этого выключателя является отсутствие самозачистки контактов при его включении после хранения или длительного отключенного состояния, так как этот выключатель не имеет устройства для смещения контактного мостика относительно неподвижных контактов, что может привести к повышенному нагреву выключателя. Наиболее близким по технической сущности к заявляемому устройству является выключатель [2], содержащий изоляционный корпус, механизм свободного расцепления и кинематически связанный с ним общий для всех полюсов выключателя изоляционный вал, в каждом полюсе по два неподвижных контакта и подвижный контакт, выполненный в виде подпружиненного контактного мостика, изоляционные контактодержатели, шарнирно соединенные пополюсно с изоляционным валом, в каждом из которых установлен упомянутый подвижный контакт и пружина, изоляционные контактодержатели установлены в изоляционном корпусе с возможностью поступательного движения совместно с подвижными контактами в сторону замыкания с неподвижными контактами. У этого выключателя также нет самозачистки контактов при их замыкании, поскольку в нем не предусмотрена возможность смещения подвижных контактов относительно неподвижных. В основу изобретения поставлена задача создания автоматического выключателя с двумя разрывами контактов на полюс, в котором, благодаря осуществлению совместного движения изоляционного контактодержателя с подвижным контактом, обеспечивающего скольжение подвижного контакта по неподвижным контактам при их замыкании, происходит самозачистка контактов и за счет этого - стабилизация режима нагрева выключателя. Эта задача решается в автоматическом выключателе, содержащем изоляционный корпус, механизм свободного расцепления и кинематически связанный с ним общий для всех полюсов выключателя изоляционный вал, в каждом полюсе по два неподвижных контакта и подвижный контакт, выполненный в виде подпружиненного контактного мостика, изоляционные контактодержатели, шарнирно соединенные пополюсно с изоляционным валом, в каждом из которых установлен упомянутый подвижный контакт и пружина, изоляционные контактодержатели установлены в изоляционном корпусе с возможностью поступательного движения совместно с подвижными контактами в сторону замыкания с неподвижными контактами, за счет того, что изоляционные контактодержатели с подвижными контактами установлены в изоляционном корпусе с возможностью также совместного их движения, обеспечивающего скольжение подвижных контактов по неподвижным контактам при их замыкании, для чего в каждом полюсе выключателя подвижный контакт установлен в изоляционном контактодержателе с возможностью поочередного замыкания с неподвижными контактами, в изоляционном контактодержателе выполнены выступы по направлению его поступательного движения в сторону замыкания, а в изоляционном корпусе выполнены пазы, в которые входят с зазором эти выступы, в конце каждого паза на одной из его стенок выполнен скос, с которым взаимодействует выступ изоляционного контактодержателя при замыкании контактов, причем скос направлен в сторону скольжения подвижного контакта по неподвижным контактам. Именно благодаря тому, что в каждом полюсе выключателя подвижный контакт установлен в изоляционном контактодержателе с возможностью поочередного замыкания с неподвижными контактами, в изоляционном контактодержателе выполнены выступы по направлению его поступательного движения, а в изоляционном корпусе выполнены пазы, в которые входят с зазором эти выступы, в конце каждого паза на одной из его стенок выполнен скос, с которым взаимодействует выступ изоляционного контактодержателя при замыкании контактов, причем скос направлен в сторону скольжения подвижного контакта по неподвижным контактам, и обеспечивается возможность совместного движения установленного в изоляционном, корпусе изоляционного контактодержателя с подвижным контактом, обеспечивающего скольжение подвижных контактов по неподвижным контактам, а следовательно, их самозачистку и стабилизацию режима нагрева выключателя. На фиг. 1 изображен автоматический выключатель в отключенном положении (контакты разомкнуты); на фиг. 2 - положение изоляционного контактодержателя и подвижного контакта после соприкосновения последнего с одним из неподвижных контактов; на фиг. 3 - конечное замкнутое положение контактов (подвижный контакт замыкает оба неподвижных контакта и смещен относительно них на величину проскальзывания в результате взаимодействия выступа изоляционного контактодержателя со скосом в пазу изоляционного корпуса). Выключатель содержит изоляционный корпус 1, механизм свободного расцепления 2, изоляционный вал 3, неподвижные контакты 4 и 5, подвижный контакт 6, выполненный в виде контактного мостика, пружину контактного нажатия 7, изоляционный контактодержатель 8 с выступами 9, которые входят с зазором в пазы 10, выполненные в изоляционном корпусе 1. В конце каждого паза 10 выполнен скос 11. Подвижный контакт 6 установлен в изоляционном контактодержателе 8 с наклоном по отношению к неподвижным контактам для обеспечения поочередного их замыкания. Изоляционный контактодержатель 8 шарнирно соединен с изоляционным валом 3 с помощью оси 12. Выключатель также содержит пружины 13 механизма свободного расцепления 2 и ручку управления 14. Устройство работает следующим образом. В отключенном положении выступы 9 свободно расположены с зазором в пазах 10 (фиг. 1). При включении выключателя поворотом ручки управления 14 против часовой стрелки под действием пружин 13 механизма свободного расцепления 2 изоляционный вал 3 поворачивается по часовой стрелке, перемещая изоляционный контактодержатель 8 вместе с подвижным контактом 6 в сторону замыкания неподвижных контактов 4 и 5. Наклоненный подвижный контакт 6 вначале соприкасается с неподвижным контактом 4, благодаря чему под действием возникшей опорной реакции в точке соприкосновения контактов происходит поворот изоляционного контактодержателя 8 вокруг оси 12 в пределах выбора зазора между выступами 9 и пазами 10, подвижный контакт 6 в это время скользит по неподвижному контакту 4, а конец выступа 9 прижимается к стенке паза 10, на которой выполнен скос 11 (фиг. 2). При дальнейшем поступательном движении контактодержателя 8 происходит замыкание подвижного контакта 6 с неподвижным контактом 5 и взаимодействие конца выступа 9 со скосом 11, в результате чего происходит совместное перемещение контактодержателя 8 и подвижного контакта 6 относительно неподвижных контактов 4 и 5, подвижный контакт 6 скользит по неподвижным контактам 4 и 5, осуществляя самозачистку контактов. Именно благодаря поочередному замыканию подвижного контакта 6 с неподвижными контактами 4 и 5 и наличию скоса 11 в пазу 10 достигается выполнение поставленной задачи. Таким образом, по сравнению с прототипом предлагаемое техническое решение, при котором осуществляется совместное движение изоляционного контактодержателя с подвижным контактом, обеспечивающее скольжение подвижного контакта по неподвижным при их замыкании, позволяет получить самозачистку контактов и стабилизацию режима нагрева выключателя.
