Вакуумний вимикач
Номер патенту: 8120
Опубліковано: 26.12.1995
Автори: Курицька Ірина Миколаївна, Солопіхін Дмитро Павлович, Тугайбєй Володимир Якович, Яковлєв Вячеслав Михайлович, Сокіл Олександр Олексійович
Формула / Реферат
1. Вакуумный выключатель, содержащий вакуумные дугогасительные камеры, закрепленные неподвижными токовводами в корпусе, а подвижными токовводами шарнирио соединенные с поворотным электроизоляционным рычагом, установленным между щеками корпуса, электромагнитный привод, якорь которого крепится на электроизоляционном рычаге, отличающийся тем, что, с целью повышения надежности и удобства в эксплуатации, на торцах электроизоляционного рычага по оси его вращения выполнены конические углубления, обращенные основанием наружу, и в щеках корпуса соосно этим углублениям закреплены дополнительно введенные цилиндрические втулки с вкладышами, на торцах которых со стороны электроизоляцинного рычага выполнены конические углубления, аналогичные углублениям на электроизоляционном рычаге, обращенные основанием наружу, причем вкладыши установлены с возможностью аксиального перемещения и фиксации их в цилиндрических втулках, а в каждое коническое углубление электроизоляционного рычага и вкладыша установлен дополнительно введенный металлический шарик. 2. Выключатель по п. 1, отличающийся тем, что на внутренней поверхности втулок со стороны, обратной электроизоляционному рычагу, выполнена резьба, в которую ввинчены винты, причем между вкладышем и винтом в каждой втулке установлена пружина.
Текст

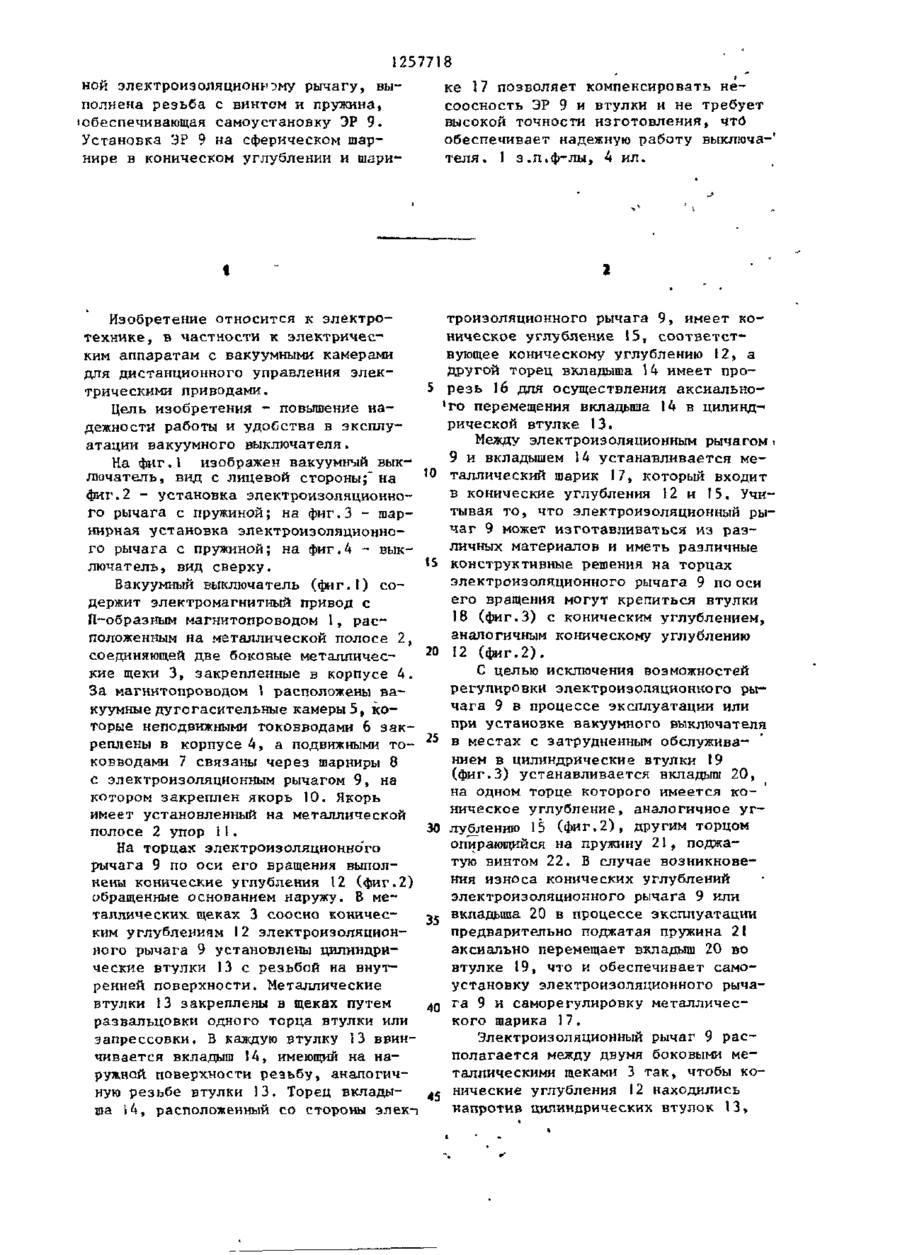

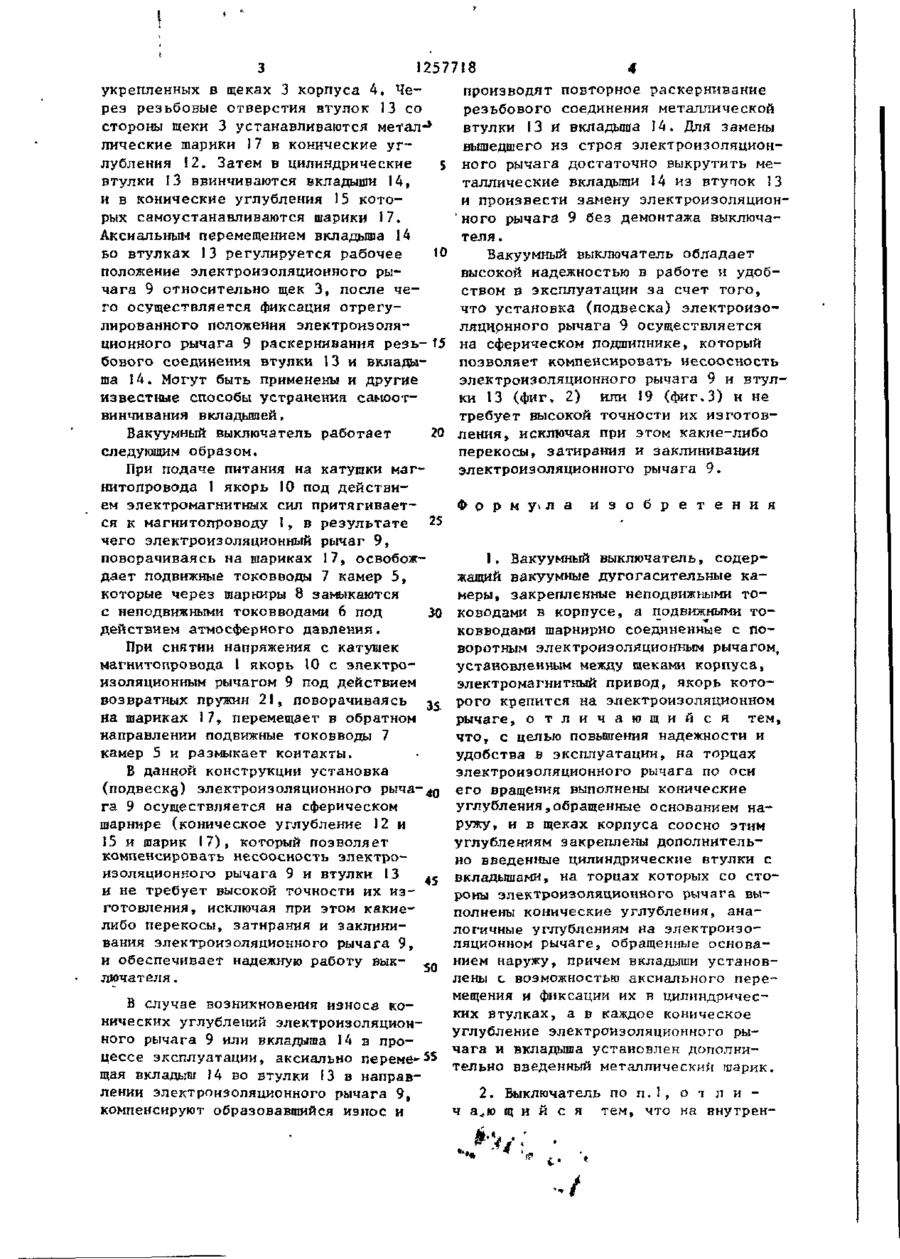

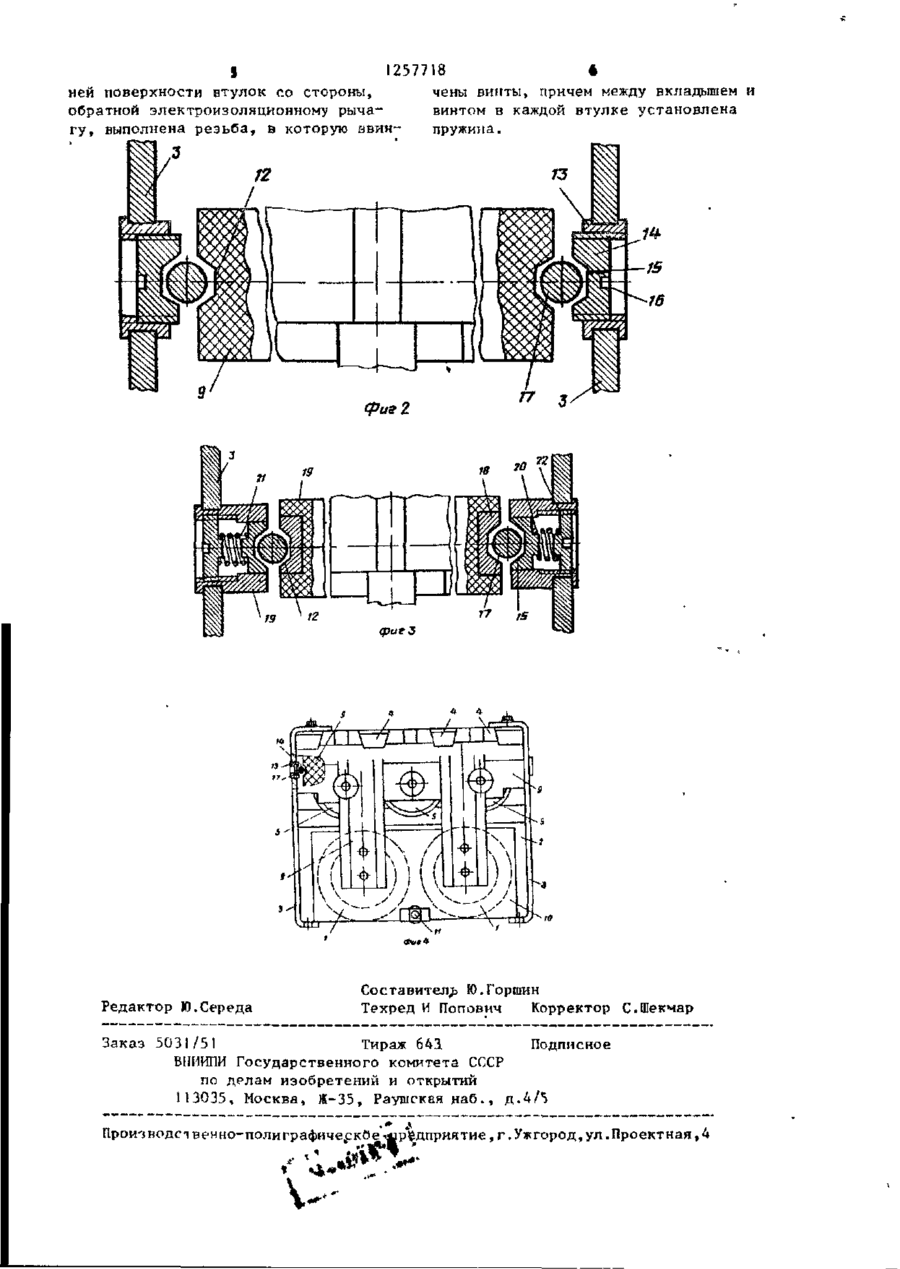

Изобретение относится к области электротехники, в частности к электрическим аппаратам с вакуумными камерами для дистанционного управления электрическими приводами. Цель Изоб ретения - повышение надежности работы и удобства в эксплуатации вакуумного выключателя. Вакуумный выключатель содержит электромагнитный привод с П-образным нагнитопроводом 1, расположенным на металлической полосе 2, соединяющей две боковые щеки 3, .закрепленные в корпусе U, В корпусе 4 расположены вакуумные дугогасительные камеры 5, неподвижные токовводы 6,а подвижные токовводы 7 связаны через шарниры 8 с электроизоляционным рычагом 9, на котором закреплен якорь 10, установленный на металлической полосе 2 с упором 11. На торцах электроизоляционного рычага (ЭР) 9 выполнены конические углубления, а в щеках 3 корпуса введены цилиндрические втулки с вкладышами с шариком 17. На внутренней поверхности втулок со стороны, обрат rt
ДивитисяДодаткова інформація
Назва патенту англійськоюVacuum circuit breaker
Автори англійськоюSokil Oleksandr Oleksiiovych, Solopikhin Dmytro Pavlovych, Tuhaibei Volodymyr Yakovych, Yakovlev Viacheslav Mykhailovych, Kurytska Iryna Mykolaivna
Назва патенту російськоюВакуумный выключатель
Автори російськоюСокол Александр Алексеевич, Солопихин Дмитрий Павлович, тугайбей Владимир Яковлевич, Яковлев Вячеслав Михайлович, Курицкая Ирина Николаевна
МПК / Мітки
МПК: H01H 33/66
Код посилання
