Насадка повітронагрівача

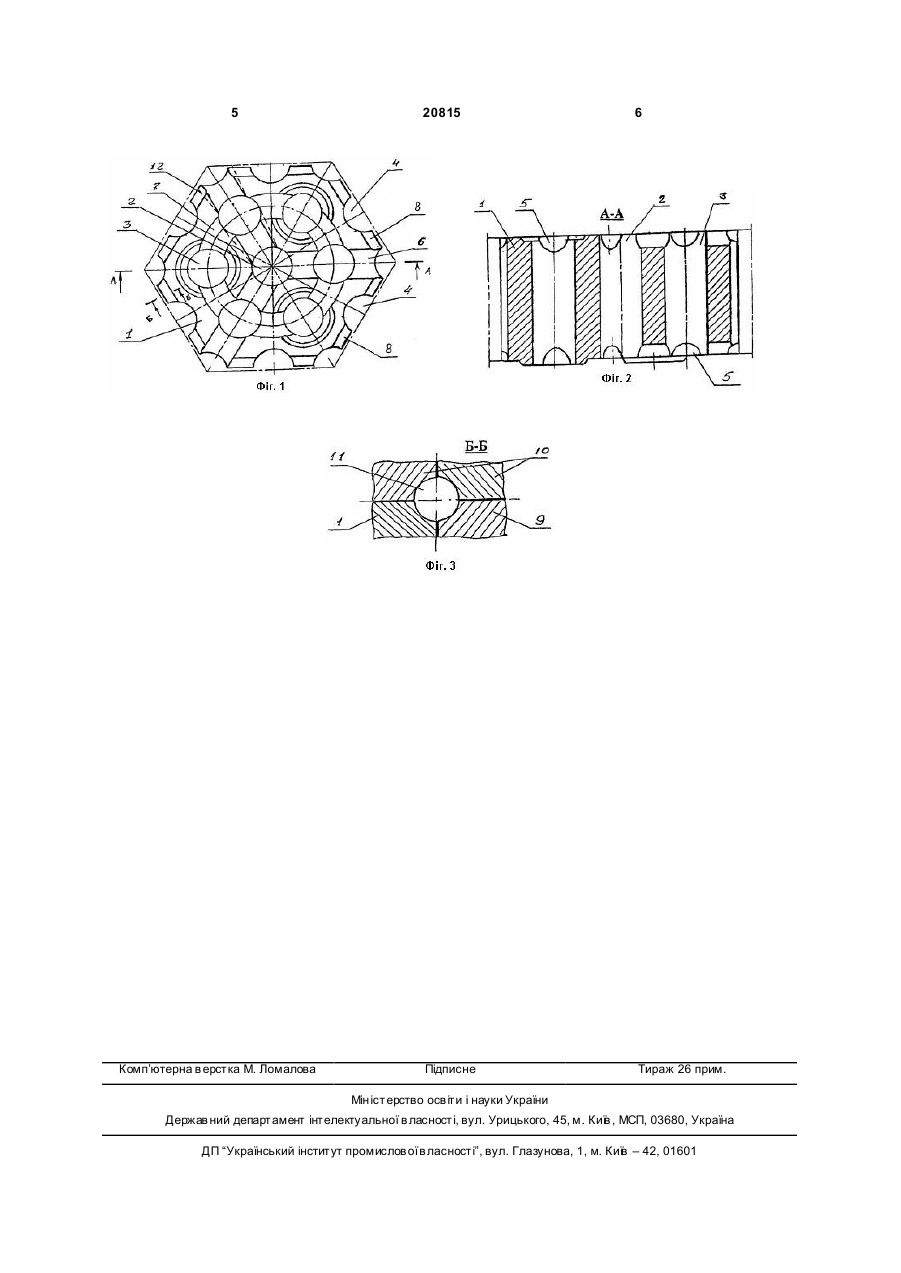

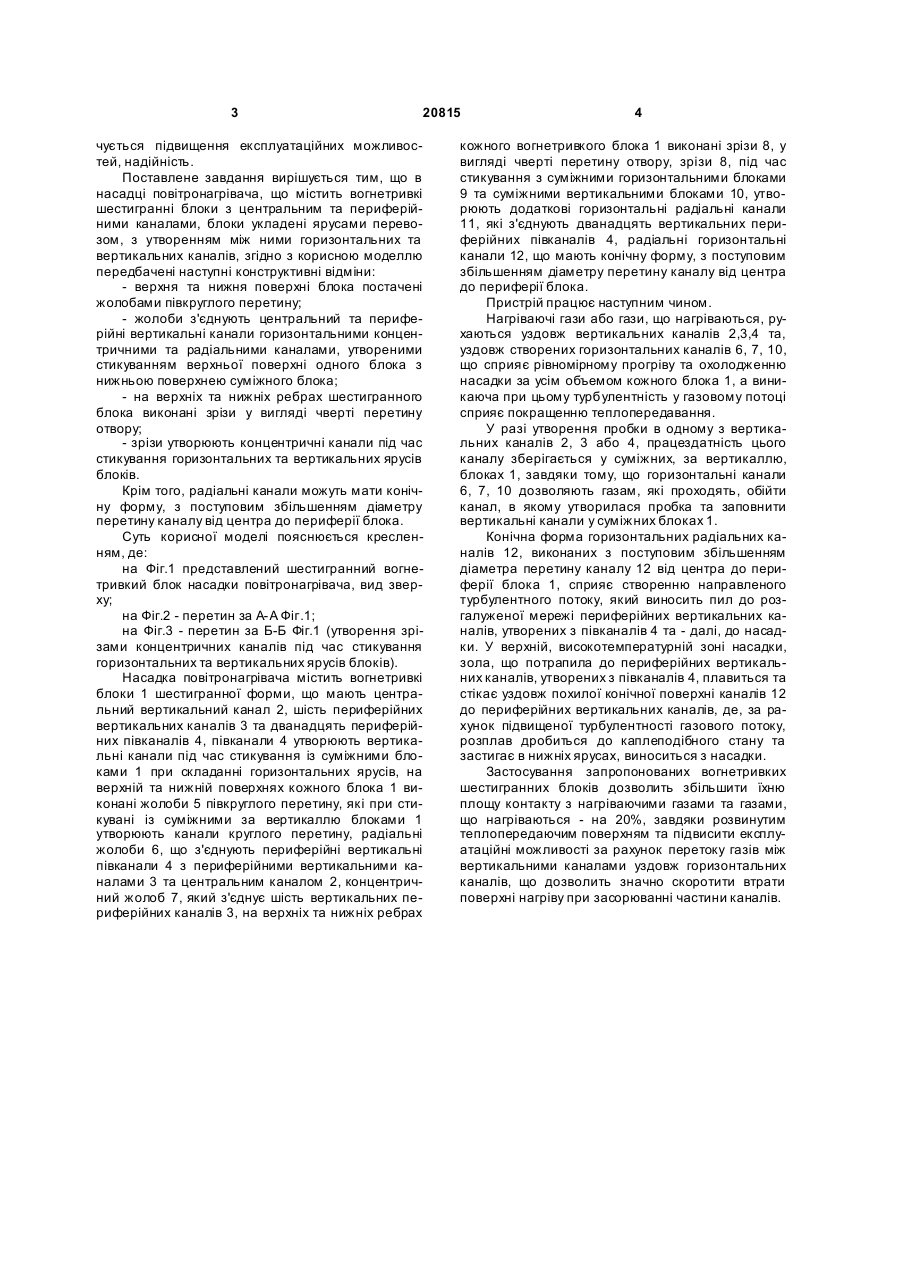

1. Насадка повітронагрівача, що містить вогнетривкі шестигранні блоки з центральним та периферійними каналами, які укладені ярусами перев'язом, з утворенням між ними горизонтальних та вертикальних каналів, яка відрізняється тим, 3 20815 чується підвищення експлуатаційних можливостей, надійність. Поставлене завдання вирішується тим, що в насадці повітронагрівача, що містить вогнетривкі шестигранні блоки з центральним та периферійними каналами, блоки укладені ярусами перевозом, з утворенням між ними горизонтальних та вертикальних каналів, згідно з корисною моделлю передбачені наступні конструктивні відміни: - верхня та нижня поверхні блока постачені жолобами півкруглого перетину; - жолоби з'єднують центральний та периферійні вертикальні канали горизонтальними концентричними та радіальними каналами, утвореними стикуванням верхньої поверхні одного блока з нижньою поверхнею суміжного блока; - на верхніх та нижніх ребрах шестигранного блока виконані зрізи у вигляді чверті перетину отвору; - зрізи утворюють концентричні канали під час стикування горизонтальних та вертикальних ярусів блоків. Крім того, радіальні канали можуть мати конічну форму, з поступовим збільшенням діаметру перетину каналу від центра до периферії блока. Суть корисної моделі пояснюється кресленням, де: на Фіг.1 представлений шестигранний вогнетривкий блок насадки повітронагрівача, вид зверху; на Фіг.2 - перетин за А-А Фіг.1; на Фіг.3 - перетин за Б-Б Фіг.1 (утворення зрізами концентричних каналів під час стикування горизонтальних та вертикальних ярусів блоків). Насадка повітронагрівача містить вогнетривкі блоки 1 шестигранної форми, що мають центральний вертикальний канал 2, шість периферійних вертикальних каналів 3 та дванадцять периферійних півканалів 4, півканали 4 утворюють вертикальні канали під час стикування із суміжними блоками 1 при складанні горизонтальних ярусів, на верхній та нижній поверхнях кожного блока 1 виконані жолоби 5 півкруглого перетину, які при стикувані із суміжними за вертикаллю блоками 1 утворюють канали круглого перетину, радіальні жолоби 6, що з'єднують периферійні вертикальні півканали 4 з периферійними вертикальними каналами 3 та центральним каналом 2, концентричний жолоб 7, який з'єднує шість вертикальних периферійних каналів 3, на верхніх та нижніх ребрах 4 кожного вогнетривкого блока 1 виконані зрізи 8, у вигляді чверті перетину отвору, зрізи 8, під час стикування з суміжними горизонтальними блоками 9 та суміжними вертикальними блоками 10, утворюють додаткові горизонтальні радіальні канали 11, які з'єднують дванадцять вертикальних периферійних півканалів 4, радіальні горизонтальні канали 12, що мають конічну форму, з поступовим збільшенням діаметру перетину каналу від центра до периферії блока. Пристрій працює наступним чином. Нагріваючі гази або гази, що нагріваються, рухаються уздовж вертикальних каналів 2,3,4 та, уздовж створених горизонтальних каналів 6, 7, 10, що сприяє рівномірному прогріву та охолодженню насадки за усім объемом кожного блока 1, а виникаюча при цьому турбулентність у газовому потоці сприяє покращенню теплопередавання. У разі утворення пробки в одному з вертикальних каналів 2, 3 або 4, працездатність цього каналу зберігається у суміжних, за вертикаллю, блоках 1, завдяки тому, що горизонтальні канали 6, 7, 10 дозволяють газам, які проходять, обійти канал, в якому утворилася пробка та заповнити вертикальні канали у суміжних блоках 1. Конічна форма горизонтальних радіальних каналів 12, виконаних з поступовим збільшенням діаметра перетину каналу 12 від центра до периферії блока 1, сприяє створенню направленого турбулентного потоку, який виносить пил до розгалуженої мережі периферійних вертикальних каналів, утворених з півканалів 4 та - далі, до насадки. У верхній, високотемпературній зоні насадки, зола, що потрапила до периферійних вертикальних каналів, утворених з півканалів 4, плавиться та стікає уздовж похилої конічної поверхні каналів 12 до периферійних вертикальних каналів, де, за рахунок підвищеної турбулентності газового потоку, розплав дробиться до каплеподібного стану та застигає в нижніх ярусах, виноситься з насадки. Застосування запропонованих вогнетривких шестигранних блоків дозволить збільшити їхню площу контакту з нагріваючими газами та газами, що нагріваються - на 20%, завдяки розвинутим теплопередаючим поверхням та підвисити експлуатаційні можливості за рахунок перетоку газів між вертикальними каналами уздовж горизонтальних каналів, що дозволить значно скоротити втрати поверхні нагріву при засорюванні частини каналів. 5 Комп’ютерна в ерстка М. Ломалова 20815 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
