Насадка для тепломасообмінних апаратів

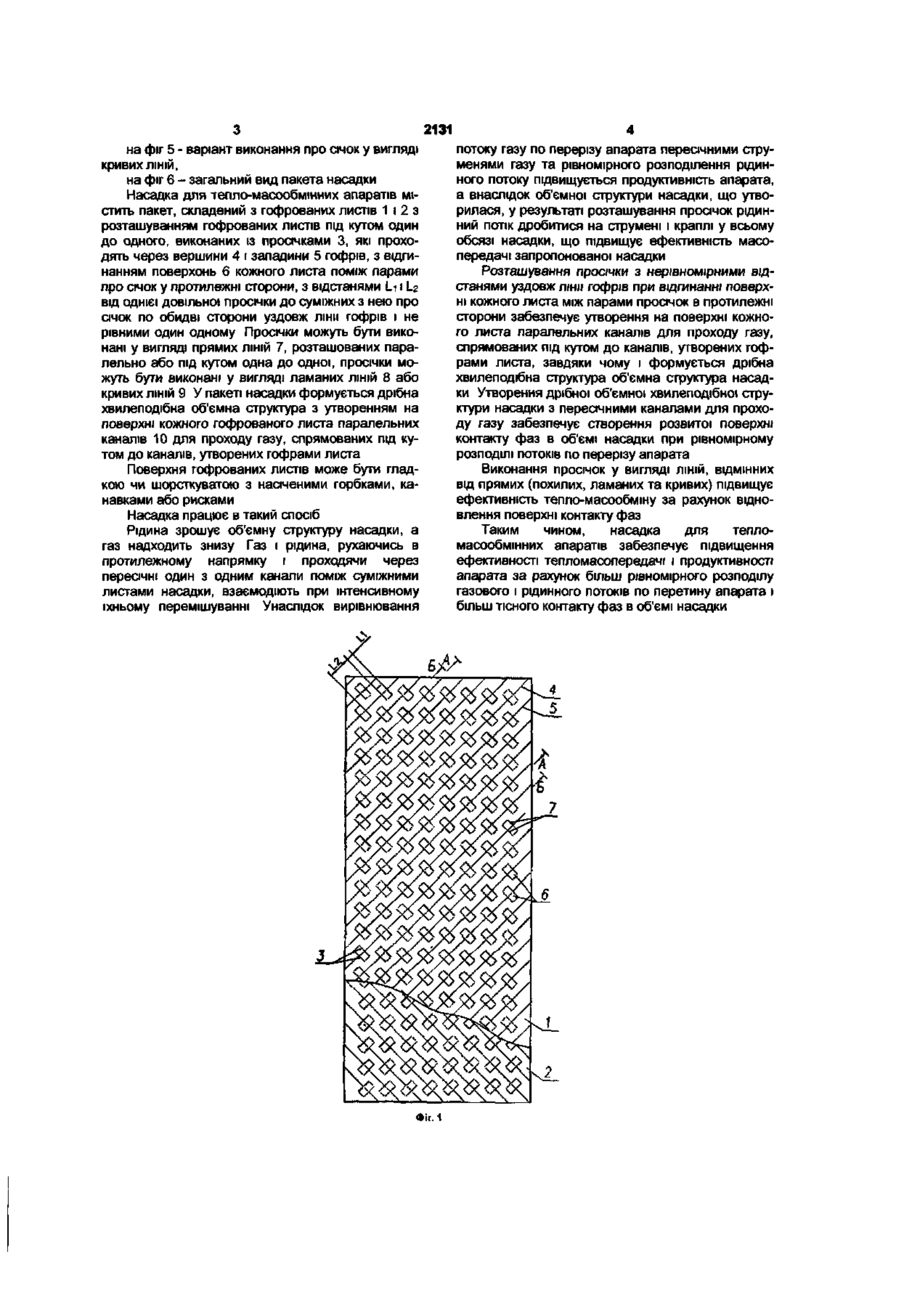

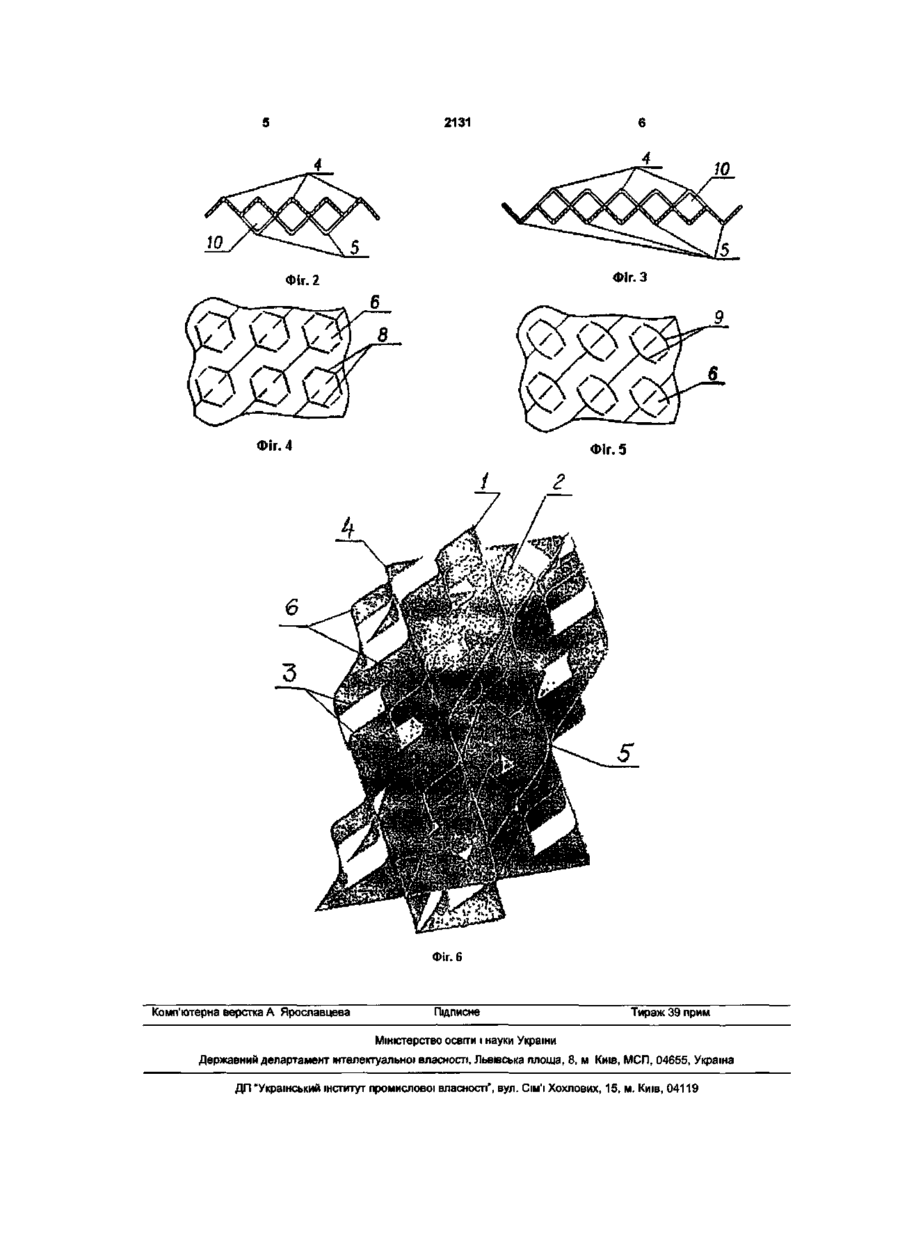

1 Насадка для тепломасообмінних апаратів, яка містить пакет, складений з гофрованих листів, з розташуванням гофрів у суміжних листах під кутом одна до одної, виконаних із просічками, що проходять через вершини і западини гофрів, з відгинанням поверхонь кожного листа поміж парами просічок у протилежні боки, яка відрізняється тим, що просічки розташовані таким чином, що відстані від однієї довільної просічки до суміжних з нею просічок по обидва боки уздовж лінії гофрів не рівні одна одній 2 Насадка для тепломасообмінних апаратів за п 1, яка відрізняється тим, що просічки виконані у вигляді прямих ЛІНІЙ, розташованих паралельно або під кутом одна до одної 3 Насадка для тепломасообмінних апаратів за п 1, яка відрізняється тим, що просічки виконані у вигляді ламаних або кривих ЛІНІЙ Корисна модель відноситься до насадок для тепло-масообмінних апаратів і може бути використана для проведення процесів ректифікації, абсорбції, відпари, десорбції та інших у нафтопереробній, нафтохімічній, ХІМІЧНИЙ і суміжних з ними галузях промисловості Відома насадка для тепло-масообмінних апаратів, яка містить пакет, складений з гофрованих листів з розташуванням гофрів у суміжних листах під кутом один до одного (див наприклад, патент США 4296050, кл 261-112, 1981р ) Відома насадка має порівняно невисоку продуктивність через ефект часткової нерівномірності розподілу газу по перетині апарата і порівняно невисоку ефективність масопередачі, оскільки вона визначається головним чином поверхнею насадки, по якій стікає плівка рідини Найбільш близькою за технічною суттю є обрана заявником за прототип насадка для тепломасообмінних апаратів, яка містить пакет, який складається з гофрованих листів, з розташуванням гофрів у суміжних листах під кутом один до одного, виконаних із просічками, що розміщені у вершинах та западинах гофрів, з відгинанням поверхонь листів між парами просічок у протилежні сторони (див наприклад, патент США 4740334 кл 261-112, 1988р) Просічка у ВІДОМІЙ насадці не забезпечують об'ємної структури насадки і тому у ВІДОМІЙ насадці не досягається рівномірність роз поділу фаз, що знижує продуктивність апарата та ефективність масопередачі Технічною задачею, на рішення якої спрямована корисна модель, є підвищення продуктивності апарата, у якому розташована насадка, і ефективності масопередачі Рішення поставленої задачі досягається тим, що у насадці для тепло-масообмінних апаратів, яка містить пакет, складений з гофрованих листів з розташуванням гофрів у суміжних листах під кутом один до одного, виконаних із просічками, що проходять через вершини і западини гофрів, з відгинанням поверхонь кожного листа поміж парами просічок у протилежні сторони, ВІДПОВІДНО до корисної моделі, просічки розташовані таким чином, що відстані від однієї довільної просічки до суміжних з нею просічок по обидві сторони уздовж лінії гофрів нерівні одна до одної Просічки можуть бути виконаними у вигляді прямих ЛІНІЙ, розташованих паралельно або під кутом одна до одної, у виді ламаних чи кривих ЛІНІЙ На фіг 1 зображена фронтальна проекція насадки, на фіг 2 - переріз одного листа насадки по А-А фіП, на фіг 3 - переріз листа насадки по Б-Б фіг 1, на фіг 4 приведений варіант виконання просічок у вигляді ламаних ЛІНІЙ, СО 2131 на фіг 5 - варіант виконання про січок у вигляді кривих ЛІНІЙ, на фіг 6 - загальний вид пакета насадки Насадка для тепло-масообмінних апаратів містить пакет, складений з гофрованих листів 1 і 2 з розташуванням гофрованих листів під кутом один до одного, виконаних із просічками 3, які проходять через вершини 4 і западини 5 гофрів, з відгинанням поверхонь 6 кожного листа поміж парами про січок у протилежні сторони, з відстанями Li 11_2 від однієї довільної просічки до суміжних з нею про січок по обидві сторони уздовж лінії гофрів і не рівними один одному Просічки можуть бути виконані у вигляді прямих ЛІНІЙ 7, розташованих паралельно або під кутом одна до одної, просічки можуть бути виконані у вигляді ламаних ЛІНІЙ 8 або кривих ЛІНІЙ 9 У пакеті насадки формується дрібна хвилеподібна об'ємна структура з утворенням на поверхні кожного гофрованого листа паралельних каналів 10 для проходу газу, спрямованих під кутом до каналів, утворених гофрами листа Поверхня гофрованих листів може бути гладкою чи шорсткуватою з насіченими горбками, канавками або рисками Насадка працює в такий спосіб Рідина зрошує об'ємну структуру насадки, а газ надходить знизу Газ і рідина, рухаючись в протилежному напрямку і проходячи через пересічні один з одним канали поміж суміжними листами насадки, взаємодіють при інтенсивному їхньому перемішуванні Унаслідок вирівнювання Фіг. 1 потоку газу по перерізу апарата пересічними струменями газу та рівномірного розподілення рідинного потоку підвищується продуктивність апарата, а внаслідок об'ємної структури насадки, що утворилася, у результаті розташування просічок рідинний потік дробитися на струмені і краплі у всьому обсязі насадки, що підвищує ефективність масопередачізапропонованої насадки Розташування просічки з нерівномірними відстанями уздовж лінії гофрів при відгинанні поверхні кожного листа між парами просічок в протилежні сторони забезпечує утворення на поверхні кожного листа паралельних каналів для проходу газу, спрямованих під кутом до каналів, утворених гофрами листа, завдяки чому і формується дрібна хвилеподібна структура об'ємна структура насадки Утворення дрібної об'ємної хвилеподібної структури насадки з пересічними каналами для проходу газу забезпечує створення розвитої поверхні контакту фаз в об'ємі насадки при рівномірному розподілі потоків по перерізу апарата Виконання просічок у вигляді ЛІНІЙ, ВІДМІННИХ ВІД прямих (похилих, ламаних та кривих) підвищує ефективність тепло-масообміну за рахунок відновлення поверхні контакту фаз Таким чином, насадка для тепломасообмінних апаратів забезпечує підвищення ефективності тепломасопередачі і продуктивності апарата за рахунок більш рівномірного розподілу газового і рідинного потоків по перетину апарата і більш тісного контакту фаз в об'ємі насадки 2131 Фіг. З Фіг. 4 Фіг. 5 Фіг. 6 Комп'ютерна верстка А Ярославцева Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
