Електрогідравлічний сепаратор

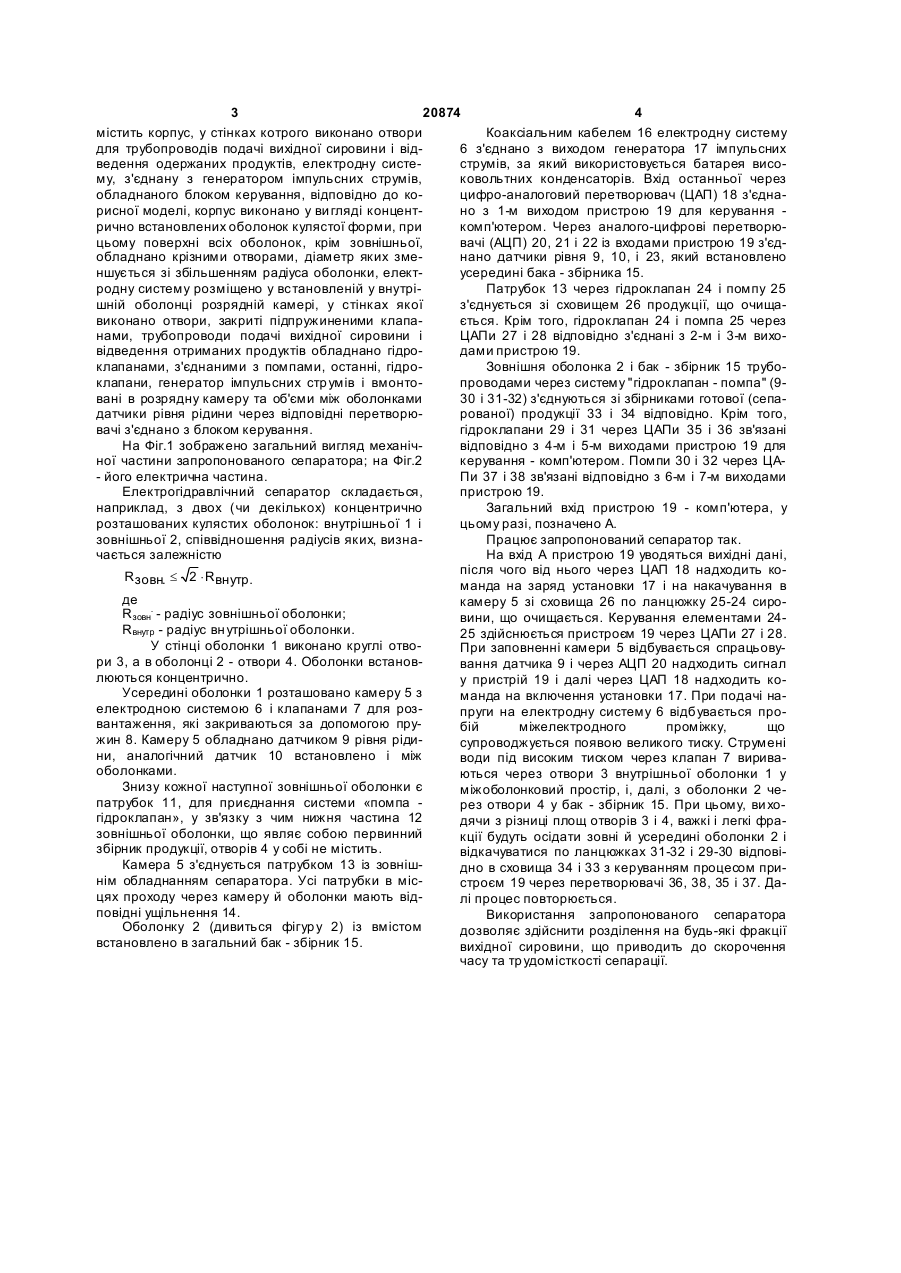

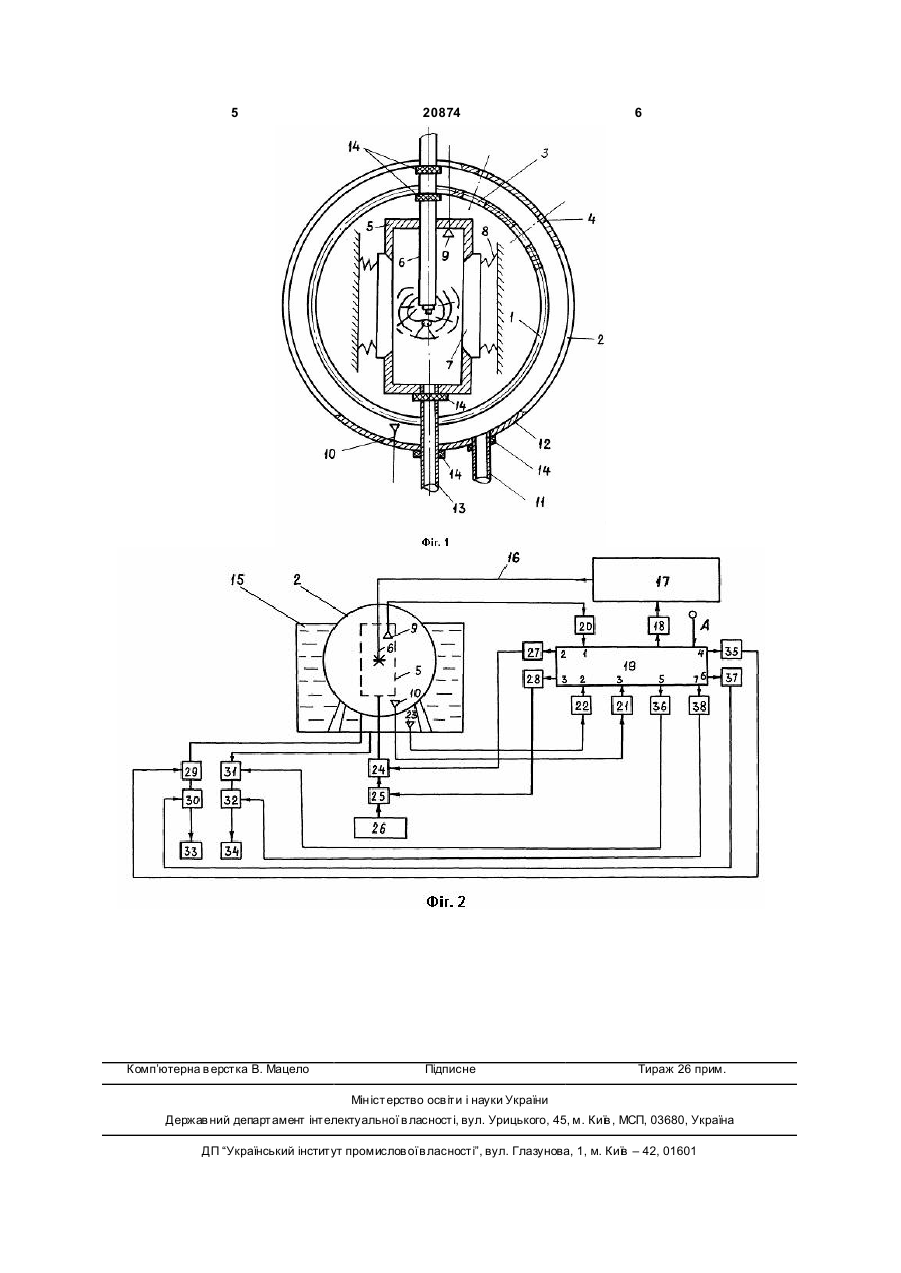

Електрогідравлічний сепаратор, який містить корпус, у стінках котрого виконано отвори для трубопроводів подачі вихідної сировини і відведення одержаних продуктів, електродну систему, з'єднану з генератором імпульсних струмів, обладнаного блоком керування, який відрізняється тим, що корпус виконано у вигляді концентрично встанов 3 20874 4 містить корпус, у стінках котрого виконано отвори Коаксіальним кабелем 16 електродну систему для трубопроводів подачі вихідної сировини і від6 з'єднано з виходом генератора 17 імпульсних ведення одержаних продуктів, електродну систеструмів, за який використовується батарея висому, з'єднану з генератором імпульсних струмів, ковольтних конденсаторів. Вхід останньої через обладнаного блоком керування, відповідно до коцифро-аналоговий перетворювач (ЦАП) 18 з'єднарисної моделі, корпус виконано у ви гляді концентно з 1-м виходом пристрою 19 для керування рично встановлених оболонок кулястої форми, при комп'ютером. Через аналого-цифрові перетворюцьому поверхні всіх оболонок, крім зовнішньої, вачі (АЦП) 20, 21 і 22 із входами пристрою 19 з'єдобладнано крізними отворами, діаметр яких зменано датчики рівня 9, 10, і 23, який встановлено ншується зі збільшенням радіуса оболонки, електусередині бака - збірника 15. родну систему розміщено у встановленій у внутріПатрубок 13 через гідроклапан 24 і помпу 25 шній оболонці розрядній камері, у стінках якої з'єднується зі сховищем 26 продукції, що очищавиконано отвори, закриті підпружиненими клапається. Крім того, гідроклапан 24 і помпа 25 через нами, трубопроводи подачі вихідної сировини і ЦАПи 27 і 28 відповідно з'єднані з 2-м і 3-м виховідведення отриманих продуктів обладнано гідродами пристрою 19. клапанами, з'єднаними з помпами, останні, гідроЗовнішня оболонка 2 і бак - збірник 15 трубоклапани, генератор імпульсних стр умів і вмонтопроводами через систему "гідроклапан - помпа" (9вані в розрядну камеру та об'єми між оболонками 30 і 31-32) з'єднуються зі збірниками готової (сепадатчики рівня рідини через відповідні перетворюрованої) продукції 33 і 34 відповідно. Крім того, вачі з'єднано з блоком керування. гідроклапани 29 і 31 через ЦАПи 35 і 36 зв'язані На Фіг.1 зображено загальний вигляд механічвідповідно з 4-м і 5-м виходами пристрою 19 для ної частини запропонованого сепаратора; на Фіг.2 керування - комп'ютером. Помпи 30 і 32 через ЦА- його електрична частина. Пи 37 і 38 зв'язані відповідно з 6-м і 7-м виходами Електрогідравлічний сепаратор складається, пристрою 19. наприклад, з двох (чи декількох) концентрично Загальний вхід пристрою 19 - комп'ютера, у розташованих кулястих оболонок: внутрішньої 1 і цьому разі, позначено А. зовнішньої 2, співвідношення радіусів яких, визнаПрацює запропонований сепаратор так. чається залежністю На вхід А пристрою 19 уводяться вихідні дані, після чого від нього через ЦАП 18 надходить коR зовн. £ 2 × R внутр . манда на заряд установки 17 і на накачування в де камеру 5 зі сховища 26 по ланцюжку 25-24 сироRзовн. - радіус зовнішньої оболонки; вини, що очищається. Керування елементами 24Rвнутр - радіус вн утрішньої оболонки. 25 здійснюється пристроєм 19 через ЦАПи 27 і 28. У стінці оболонки 1 виконано круглі отвоПри заповненні камери 5 відбувається спрацьовури 3, а в оболонці 2 - отвори 4. Оболонки встановвання датчика 9 і через АЦП 20 надходить сигнал люються концентрично. у пристрій 19 і далі через ЦАП 18 надходить коУсередині оболонки 1 розташовано камеру 5 з манда на включення установки 17. При подачі наелектродною системою 6 і клапанами 7 для розпруги на електродну систему 6 відбувається провантаження, які закриваються за допомогою прубій міжелектродного проміжку, що жин 8. Камеру 5 обладнано датчиком 9 рівня рідисупроводжується появою великого тиску. Струмені ни, аналогічний датчик 10 встановлено і між води під високим тиском через клапан 7 вириваоболонками. ються через отвори 3 внутрішньої оболонки 1 у Знизу кожної наступної зовнішньої оболонки є міжоболонковий простір, і, далі, з оболонки 2 чепатрубок 11, для приєднання системи «помпа рез отвори 4 у бак - збірник 15. При цьому, ви хогідроклапан», у зв'язку з чим нижня частина 12 дячи з різниці площ отворів 3 і 4, важкі і легкі фразовнішньої оболонки, що являє собою первинний кції будуть осідати зовні й усередині оболонки 2 і збірник продукції, отворів 4 у собі не містить. відкачуватися по ланцюжках 31-32 і 29-30 відповіКамера 5 з'єднується патрубком 13 із зовнішдно в сховища 34 і 33 з керуванням процесом принім обладнанням сепаратора. Усі патрубки в місстроєм 19 через перетворювачі 36, 38, 35 і 37. Дацях проходу через камеру й оболонки мають відлі процес повторюється. повідні ущільнення 14. Використання запропонованого сепаратора Оболонку 2 (дивиться фігур у 2) із вмістом дозволяє здійснити розділення на будь-які фракції встановлено в загальний бак - збірник 15. вихідної сировини, що приводить до скорочення часу та тр удомісткості сепарації. 5 Комп’ютерна в ерстка В. Мацело 20874 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
