Голка в’язальної машини

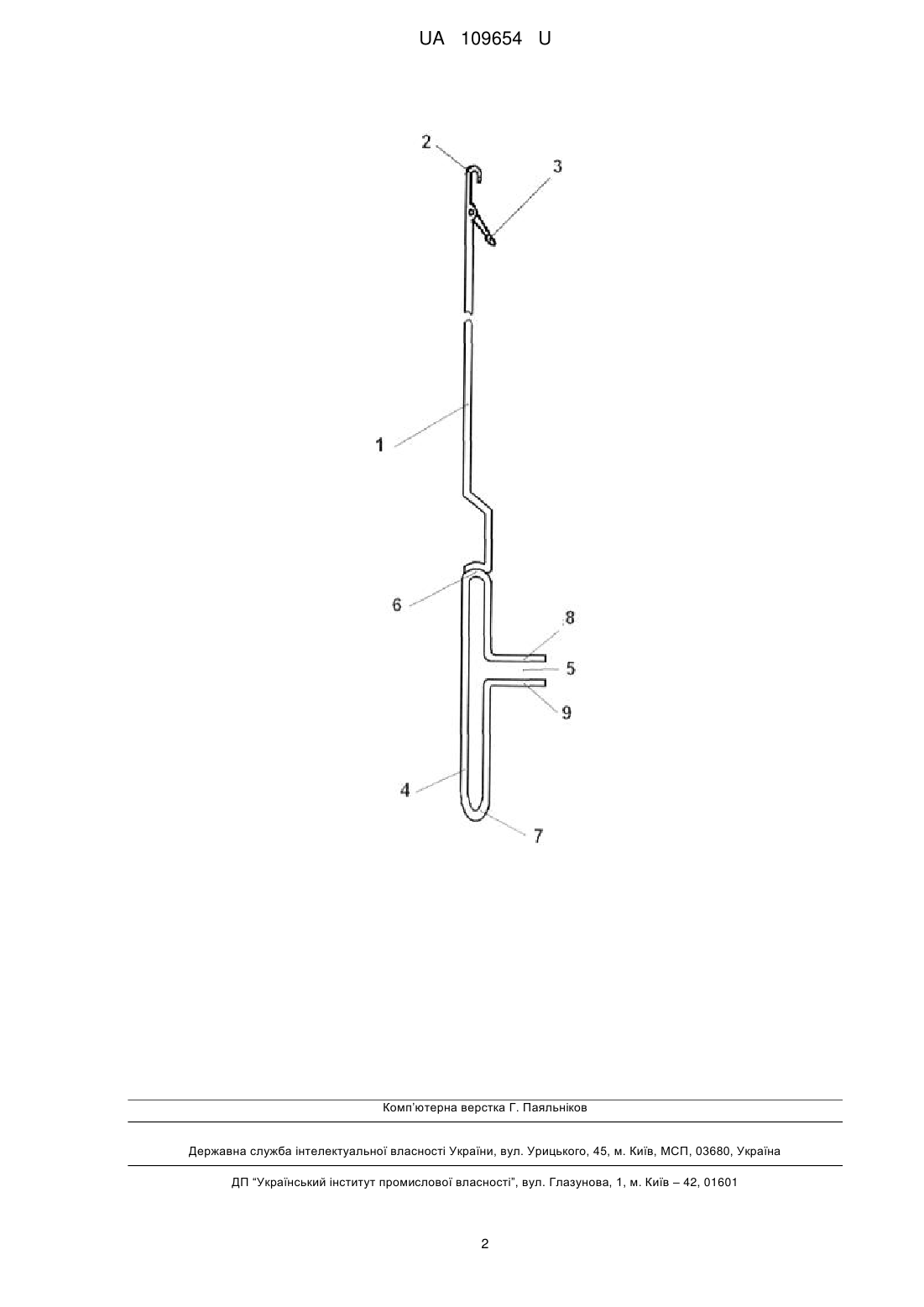

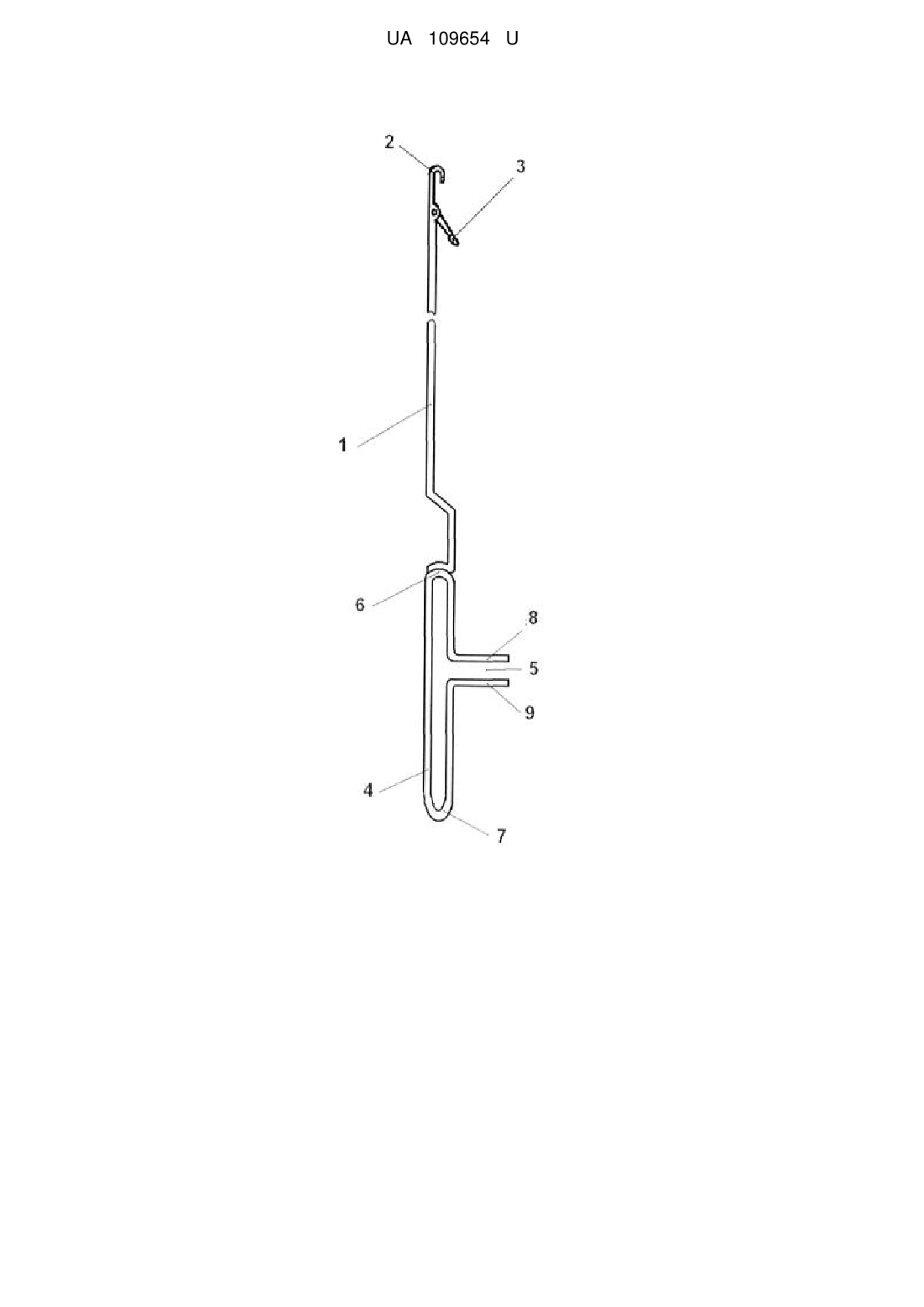

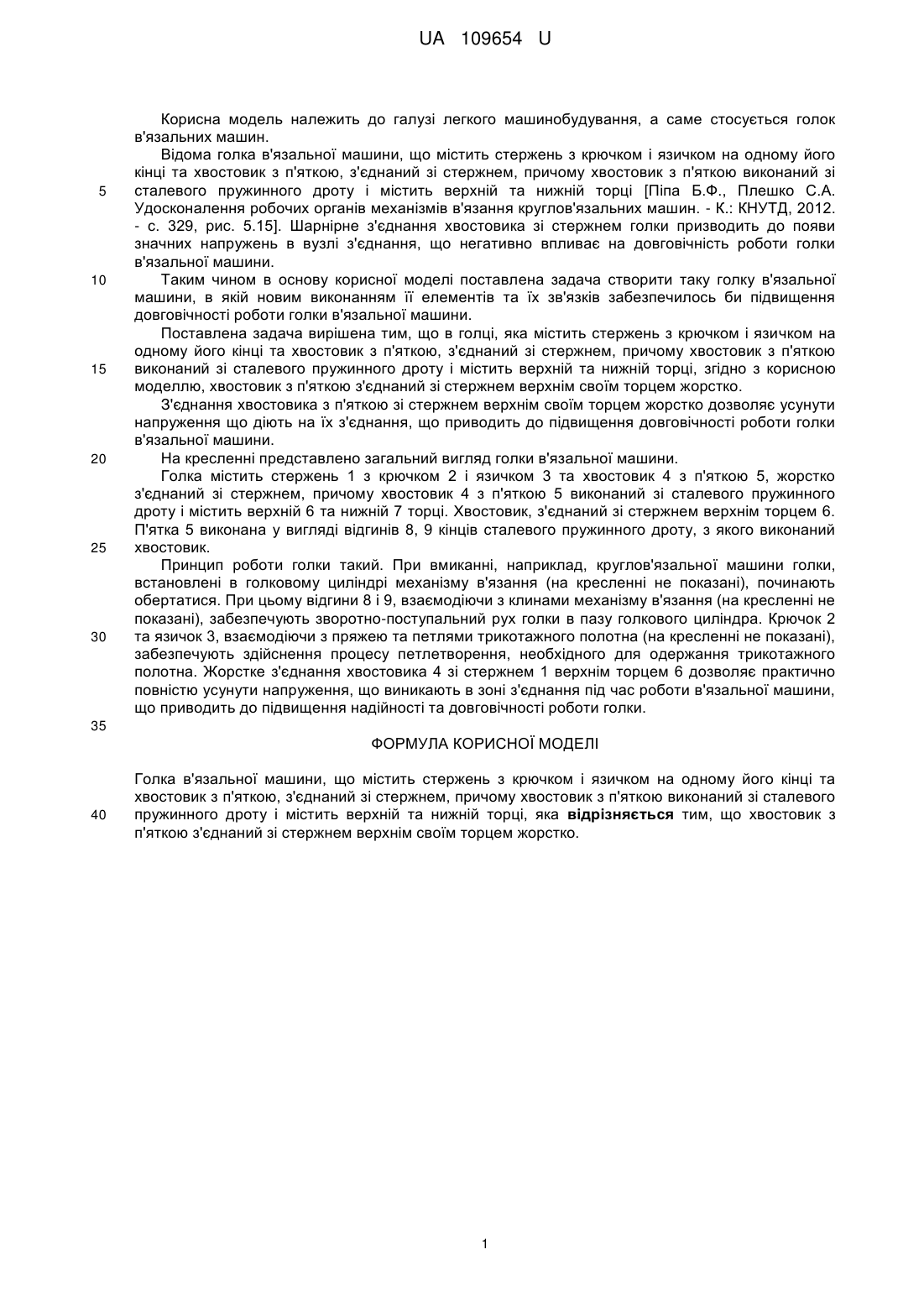

Реферат: Голка в'язальної машини містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою, з'єднаний зі стержнем. Хвостовик з п'яткою виконаний зі сталевого пружинного дроту і містить верхній та нижній торці. Хвостовик з п'яткою з'єднаний зі стержнем верхнім своїм торцем жорстко. UA 109654 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 109654 U UA 109654 U 5 10 15 20 25 30 Корисна модель належить до галузі легкого машинобудування, а саме стосується голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою, з'єднаний зі стержнем, причому хвостовик з п'яткою виконаний зі сталевого пружинного дроту і містить верхній та нижній торці [Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - с. 329, рис. 5.15]. Шарнірне з'єднання хвостовика зі стержнем голки призводить до появи значних напружень в вузлі з'єднання, що негативно впливає на довговічність роботи голки в'язальної машини. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки в'язальної машини. Поставлена задача вирішена тим, що в голці, яка містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою, з'єднаний зі стержнем, причому хвостовик з п'яткою виконаний зі сталевого пружинного дроту і містить верхній та нижній торці, згідно з корисною моделлю, хвостовик з п'яткою з'єднаний зі стержнем верхнім своїм торцем жорстко. З'єднання хвостовика з п'яткою зі стержнем верхнім своїм торцем жорстко дозволяє усунути напруження що діють на їх з'єднання, що приводить до підвищення довговічності роботи голки в'язальної машини. На кресленні представлено загальний вигляд голки в'язальної машини. Голка містить стержень 1 з крючком 2 і язичком 3 та хвостовик 4 з п'яткою 5, жорстко з'єднаний зі стержнем, причому хвостовик 4 з п'яткою 5 виконаний зі сталевого пружинного дроту і містить верхній 6 та нижній 7 торці. Хвостовик, з'єднаний зі стержнем верхнім торцем 6. П'ятка 5 виконана у вигляді відгинів 8, 9 кінців сталевого пружинного дроту, з якого виконаний хвостовик. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому відгини 8 і 9, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Жорстке з'єднання хвостовика 4 зі стержнем 1 верхнім торцем 6 дозволяє практично повністю усунути напруження, що виникають в зоні з'єднання під час роботи в'язальної машини, що приводить до підвищення надійності та довговічності роботи голки. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою, з'єднаний зі стержнем, причому хвостовик з п'яткою виконаний зі сталевого пружинного дроту і містить верхній та нижній торці, яка відрізняється тим, що хвостовик з п'яткою з'єднаний зі стержнем верхнім своїм торцем жорстко. 1 UA 109654 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
