Пристрій для контролю біморфних п`єзоелементів
Номер патенту: 20944
Опубліковано: 15.02.2007
Автори: Раєвський Микола Володимирович, Шарапов Валерій Михайлович
Формула / Реферат
Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань та вимірювальний пристрій, який відрізняється тим, що в пристрій введено послідовний коливальний контур із трансформаторним зв'язком, причому контрольований біморфний п'єзоелемент підключено на виході контуру паралельно вимірювальному пристрою, а як генератор електричних коливань використано генератор імпульсних коливань.
Текст

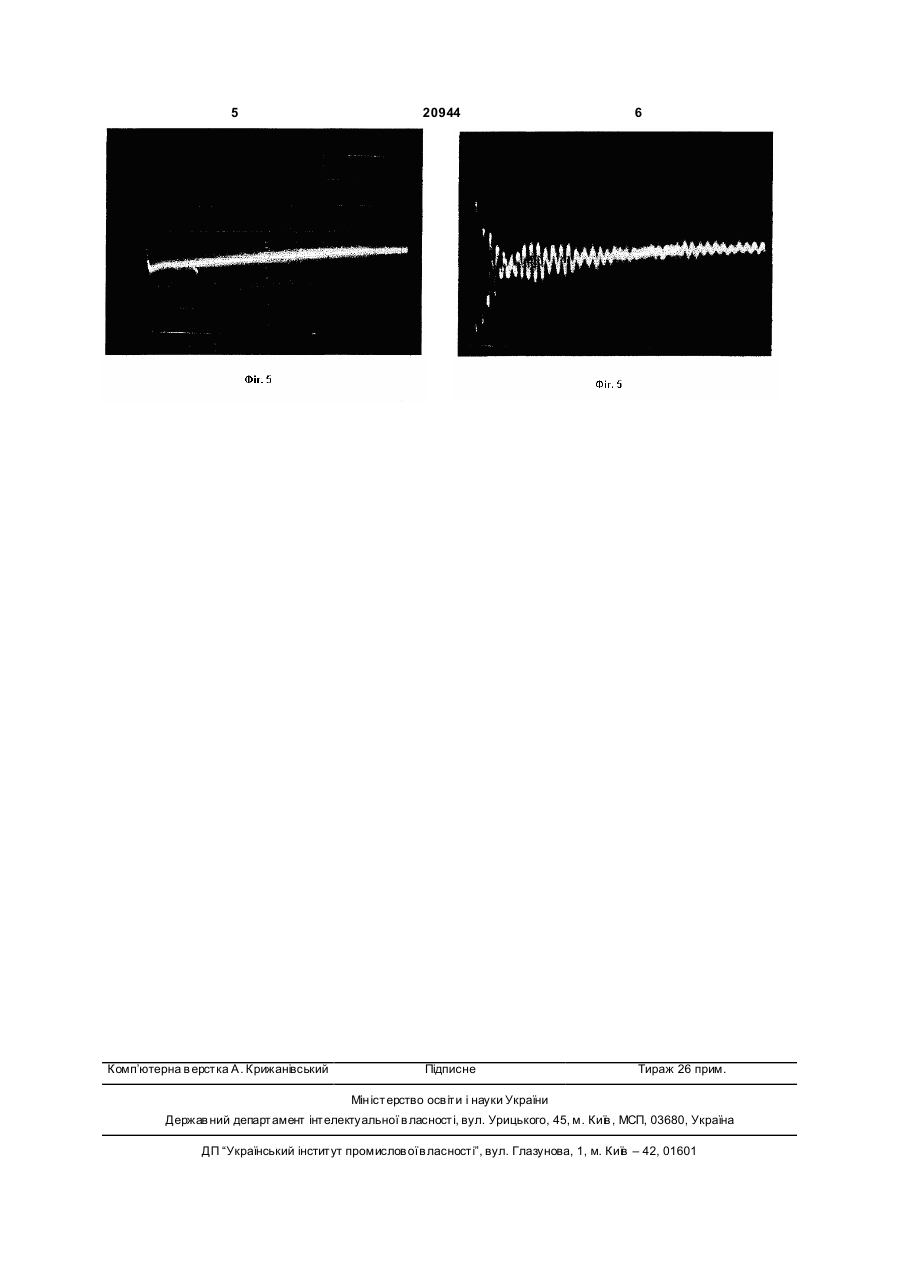

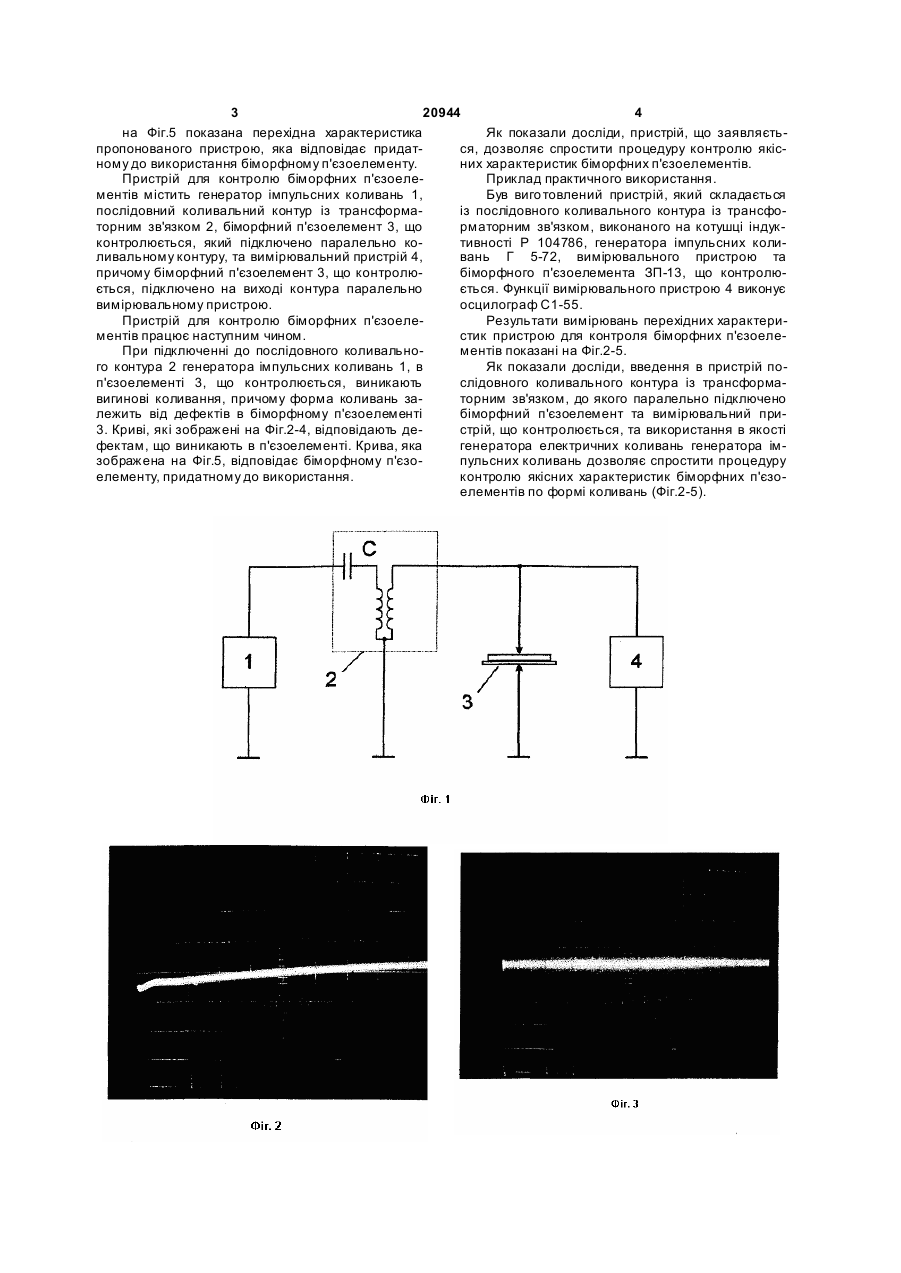

Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коли 3 20944 4 на Фіг.5 показана перехідна характеристика Як показали досліди, пристрій, що заявляєтьпропонованого пристрою, яка відповідає придатся, дозволяє спростити процедуру контролю якісному до використання біморфному п'єзоелементу. них характеристик біморфних п'єзоелементів. Пристрій для контролю біморфних п'єзоелеПриклад практичного використання. ментів містить генератор імпульсних коливань 1, Був виго товлений пристрій, який складається послідовний коливальний контур із трансформаіз послідовного коливального контура із трансфоторним зв'язком 2, біморфний п'єзоелемент 3, що рматорним зв'язком, виконаного на котушці індукконтролюється, який підключено паралельно котивності Р 104786, генератора імпульсних колиливальному контуру, та вимірювальний пристрій 4, вань Г 5-72, вимірювального пристрою та причому біморфний п'єзоелемент 3, що контролюбіморфного п'єзоелемента ЗП-13, що контролюється, підключено на виході контура паралельно ється. Функції вимірювального пристрою 4 виконує вимірювальному пристрою. осцилограф С1-55. Пристрій для контролю біморфних п'єзоелеРезультати вимірювань перехідних характериментів працює наступним чином. стик пристрою для контроля біморфних п'єзоелеПри підключенні до послідовного коливальноментів показані на Фіг.2-5. го контура 2 генератора імпульсних коливань 1, в Як показали досліди, введення в пристрій поп'єзоелементі 3, що контролюється, виникають слідовного коливального контура із трансформавигинові коливання, причому форма коливань заторним зв'язком, до якого паралельно підключено лежить від дефектів в біморфному п'єзоелементі біморфний п'єзоелемент та вимірювальний при3. Криві, які зображені на Фіг.2-4, відповідають дестрій, що контролюється, та використання в якості фектам, що виникають в п'єзоелементі. Крива, яка генератора електричних коливань генератора імзображена на Фіг.5, відповідає біморфному п'єзопульсних коливань дозволяє спростити процедуру елементу, придатному до використання. контролю якісних характеристик біморфних п'єзоелементів по формі коливань (Фіг.2-5). 5 Комп’ютерна в ерстка А. Крижанівський 20944 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for testing a bimorph piezoelectric element
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюУстройство для контроля биморфного пьезоэлектрического элемента
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: H04R 31/00
Мітки: контролю, п'єзоелементів, біморфних, пристрій
