Затвор-стакан із пружного матеріалу для посудини з напоєм

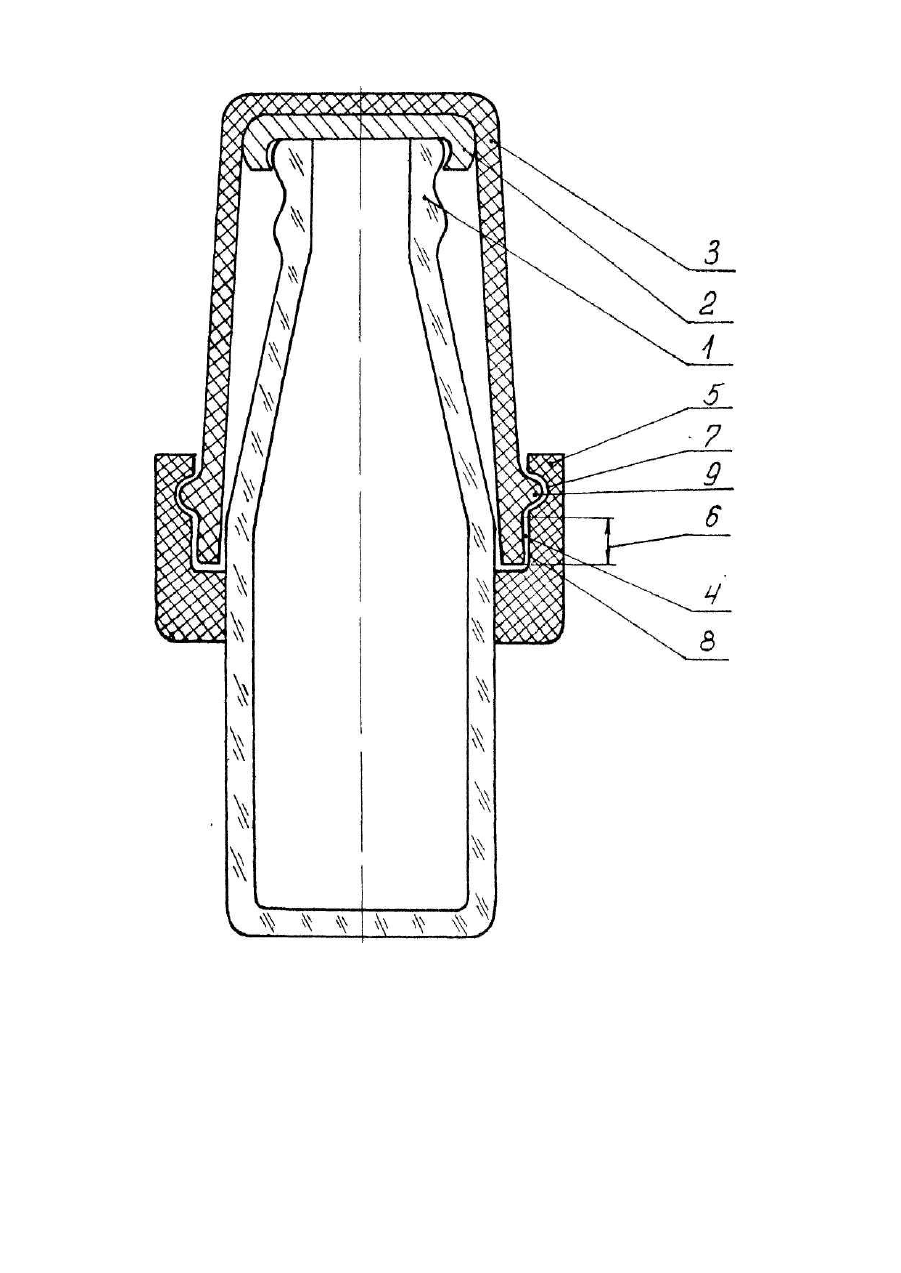

Полезная модель относится к области пищевой промышленности и касается конструкции сосудов с узкой горловиной для напитков. Известны сосуды, например, термосы внутренняя полость которых закрывается пробкой. Имеется и крышка, выполняющаяся, как емкость для питья и/или измерения количества напитка. Крышка закрепляется на сосуде при помощи резьбового соединения. Резьба выполняется на наружной поверхности сосуда и внутренней поверхности крышки. В известных сосудах крышка, играющая роль стакана, не предохраняется от загрязнений, особенно в полевых условия х. Загрязнения крышки наиболее вероятны по наружной поверхности. То есть, там, где находятся места контактов этой наружной поверхности с губами человека, пьющего из крышки-стакана, выполнение резьбового соединения на крышке-стакане и сосуде требует дополнительных затрат. В основу данной полезной модели поставлена задача усовершенствования затвора для сосуда с напитком путем предохранения от загрязнений крышки, используемой в качестве стакана для питья, Поставленная задача решается тем, что в затворе-стакане из упругого материала для сосуда с напитком, содержащем пробку, закрывающую внутреннюю полость сосуда и крышку, выполненную, как емкость для питья и/или измерения количества напитка, закрепленную на сосуде при помощи фиксирующего устройства, выполненного на наружной поверхности сосуда и вн утренней крышки, согласно изобретению, часть крышки, где находится место контакта с губами человека при питье помещена в кольцевой карман, расположенный на поверхности сосуда, а фиксирующее устройство выполнено в виде выступа и сопрягающейся с ним впадины, выполненными соответственно на внутренней поверхности стенки кармана и наружной поверхности крышки. Вместо резьбового соединения применяется фиксирующее устройство. При этом часть крышки, где находится место контакта с губами человека при питье помещается в примененный кольцевой карман, расположенный на поверхности сосуда. Фиксация крышки-стакана и герметизация кармана осуществляется за счет применения устройства в виде сопрягающихся: выступа на наружной поверхности крышки-стакана и впадины, расположенной на внутренней поверхности стенки кармана·. Применение предложенной конструкции снижает трудоемкость изготовления сосуда с затвором-стаканом. Улучшаются санитарные условия применения затвора-стакана за счет ликвидации возможности загрязнения мест контакта с губами человека при питье. На чертеже изображен затвор-стакан из упругого материала для сосуда с напитком, смонтированный на сосуд в виде бутылки. Горловина сосуда 1 закрыта пробкой 2. На пробку и корпус сосуда 2 одета крышка-стакан 3. Часть крышки-стакана помещена во внутреннюю полость кольцевого кармана 5 так, что место контакта 6 с губами человека находится именно в этой полости 4. Фиксирующее устройство состоит из впадины 7, выполненной на внутренней поверхности 8 кольцевого кармана 5 и выступа 9, находящегося на наружной поверхности крышки-стакана над местом контакта 6 с губами человека. Предложенный затвор-стакан из упругого материала для сосуда с напитком используется следующим образом. Кольцевой карман 5 сопрягается с сосудом 1. Сопряжение производится с соответствующим натягом по наружной поверхности сосуда. При этом карман 5 располагается на расстоянии от верхнего края горловины, которое обеспечивает касание дна крышки-стакана 3 с верхней поверхностью пробки 2. Одновременно обеспечивается размещение части крышки-стакана, соответствующее месту контакта 6 во внутренней полости кольцевого кармана 8. В случае применения сосуда из упругого материала кольцевой карман 5 может изготавливаться заодно с сосудом 1. Крышка-стакан 3 при совмещении ее с кольцевым карманом 5 отгибает выступом 9 край стенки кармана и входит в зацепление со впадиной 7. При этом герметизируется место контакта 6, с которым соприкасаются губы человека, пьющего напиток.
