Затвор гідромашини

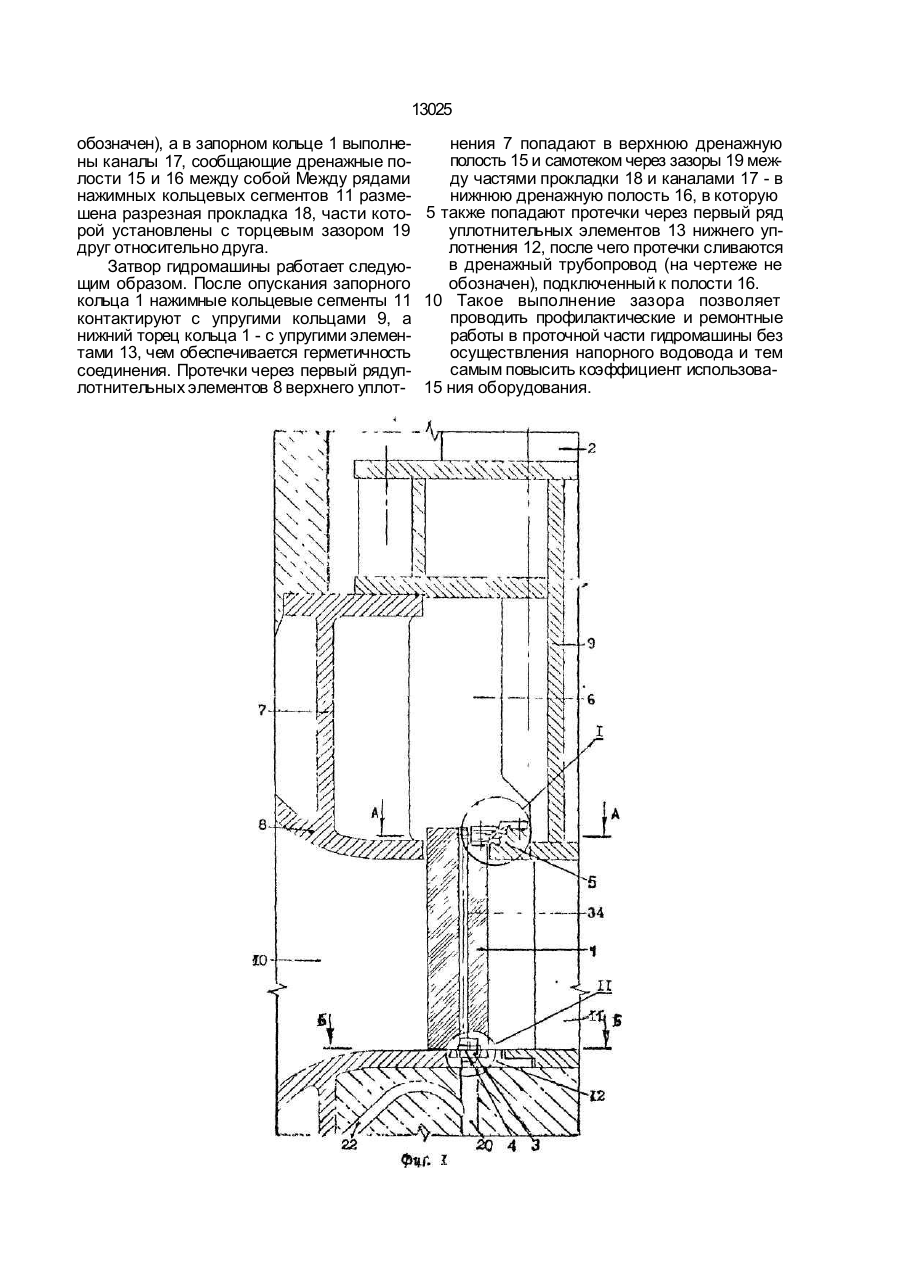

1. Затвор гидромашины, имеющей дре нажный трубопровод, содержащий запор ное кольцо с приводом, размещенное в кольцевой нише статора между колоннами статора и лопатками направляющего аппа рата, верхнее уплотнение с уплотнительным элементом, выполненным в виде упругого кольца, закрепленного на крышке гидрома шины в плоскости ниши, и установленных на запорном кольце нажимных кольцевых сегментов, и нижнее уплотнение с упругим уплотнительным элементом, установленным в нижнем кольце статора, о т л и ч а ю щийся тем, что нижнее и верхнее уплотнения снабжены вторыми рядами уплотнительпых элементов, аналогичными элементам первых рядов, с образованием между рядами уплотиительных элементов верхней и нижней дренажных полостей, последняя подключена к дренажному трубопроводу, а в запорном кольце выполнены каналы, сообщающие дренажные полости между ct>бой. 2. Затвор гидромашины по п.1, о т л и ч ающийся тем, что между рядами нажимных кольцевых сегментов размещена разрезная прокладка, части которой установлены с торцевым зазором друг относительно друга. С > со Изобретение относится к области гидромашиностроения и может быть использовано в затворах вертикальных гидромашин. Целью изобретения является повышение коэффициента использования оборудования. На фиг.1 показан затвор гидромашины, осевой разрез; на фиг.2 - сечение А-А на фиг.1; на фиг.З -узел верхнего уплотнения, осевой разрез; на фиг.4 узел нижнего уплотнения, осевой разрез. Затвор гидромашины содержит запорное кольцо 1 с приводом (на чертеже не показан), размещенное в кольцевой нише 2 статора 3 между колоннами 4 статора 3 и лопатками 5 направляющего аппарата 6, верхнее уплотнение 7 с уплотнительным элементом 8, выполненным в виде упругого кольца 9, закрепленного на крышке 10 гидромашины в полости ниши 2, и установленных на запорном кольце 1 нажимных кольцевых сегментов 11, и нижнее уплотнение 12 с упругим уплотнительным элементом 13, установленным в нижнем кольце 14 статора 3. Нижнее и верхнее уплотнения 7 и 12 снабжены вторыми рядами уплотнительных элементов 8 и 13, аналогичными элементам 8 и 13 первых рядов, с образованием между рядами уплотнительных элементов 8 и 13 верхней и нижней дренажных полостей 15 й 16, последняя подключена к дренажному трубопроводу (на чертеже не о ю ел О 13025 обозначен), а в запорном кольце 1 выполненения 7 попадают в верхнюю дренажную полость 15 и самотеком через зазоры 19 межны каналы 17, сообщающие дренажные полости 15 и 16 между собой Между рядами ду частями прокладки 18 и каналами 17 - в нажимных кольцевых сегментов 11 разменижнюю дренажную полость 16, в которую шена разрезная прокладка 18, части кото- 5 также попадают протечки через первый ряд рой установлены с торцевым зазором 19 уплотнительных элементов 13 нижнего упдруг относительно друга. лотнения 12, после чего протечки сливаются в дренажный трубопровод (на чертеже не Затвор гидромашины работает следующим образом. После опускания запорного обозначен), подключенный к полости 16. кольца 1 нажимные кольцевые сегменты 11 10 Такое выполнение зазора позволяет проводить профилактические и ремонтные контактируют с упругими кольцами 9, а нижний торец кольца 1 - с упругими элеменработы в проточной части гидромашины без тами 13, чем обеспечивается герметичность осуществления напорного водовода и тем самым повысить коэффициент использовасоединения. Протечки через первый рядуплотнительных элементов 8 верхнего уплот- 15 ния оборудования. 13025 А- А Б - Б 29 12 Фиг . 5 Фиг. 4 Упорядник Замовлення 4095 Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
