Сушарка для сипких матеріалів

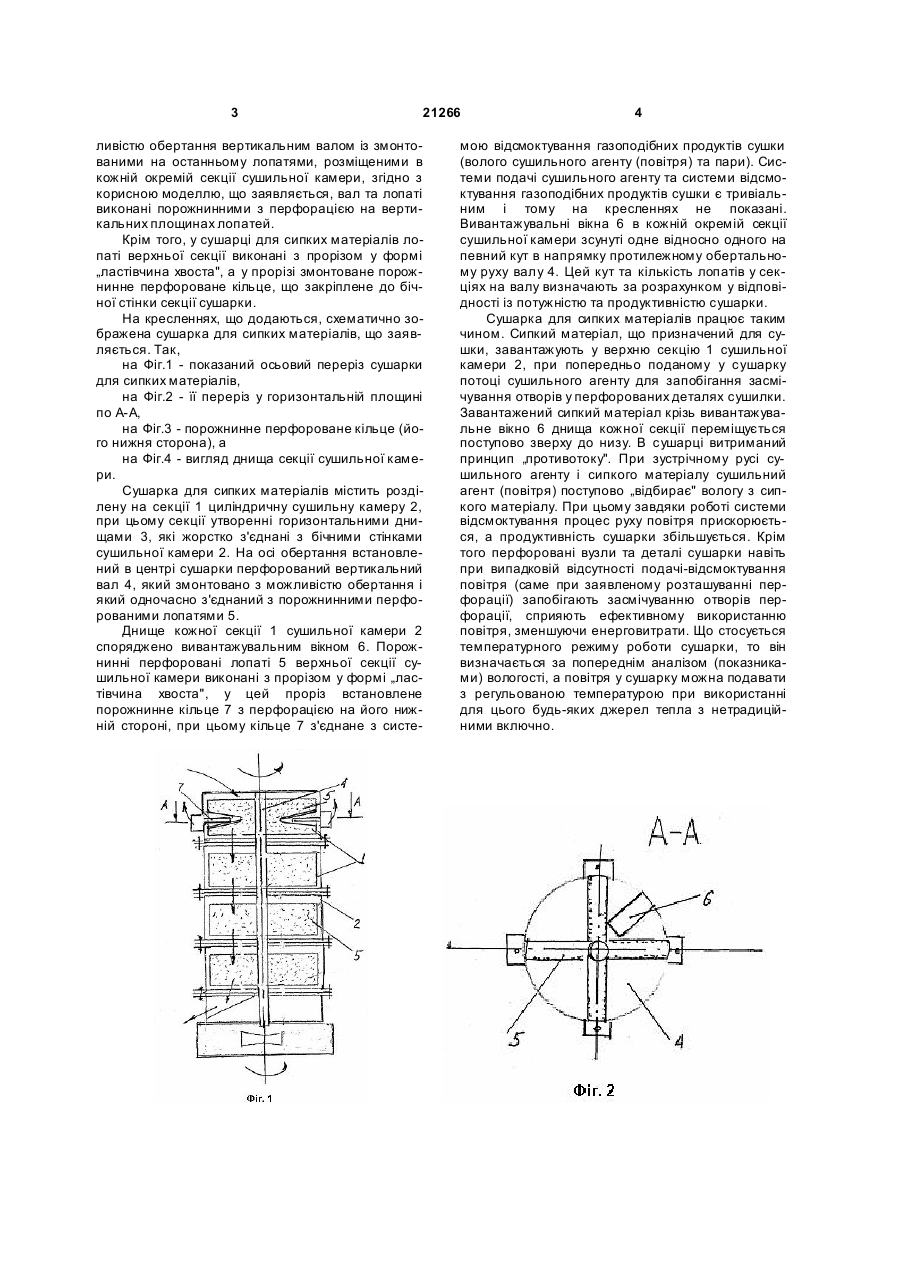

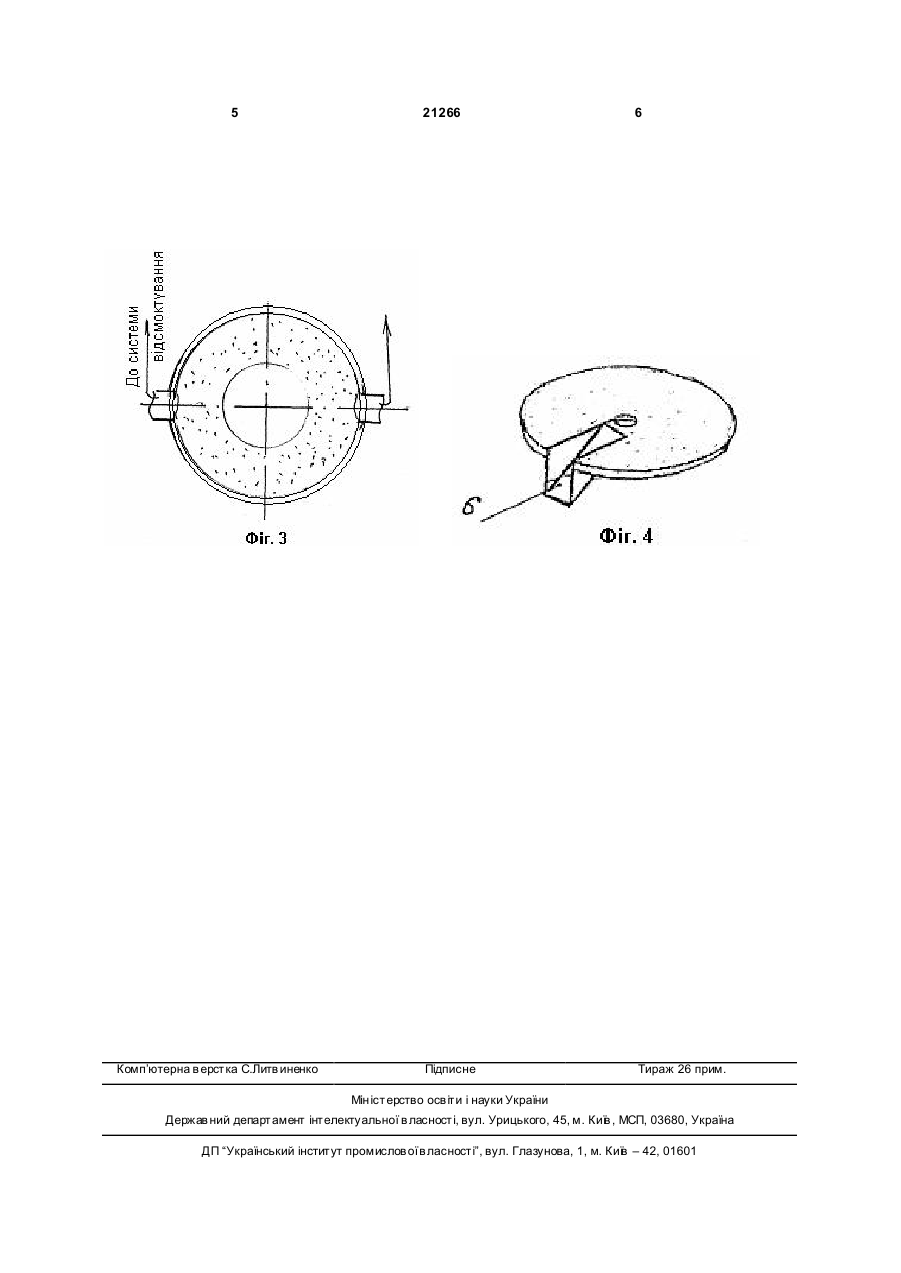

1. Сушарка для сипких матеріалів, що містить джерело сушильного агента та вертикальну сушильну камеру, розділену на секції горизонтальними днищами, кожне з яких споряджене вікном 3 21266 ливістю обертання вертикальним валом із змонтованими на останньому лопатями, розміщеними в кожній окремій секції сушильної камери, згідно з корисною моделлю, що заявляється, вал та лопаті виконані порожнинними з перфорацією на вертикальних площинах лопатей. Крім того, у сушарці для сипких матеріалів лопаті верхньої секції виконані з прорізом у формі „ластівчина хвоста", а у прорізі змонтоване порожнинне перфороване кільце, що закріплене до бічної стінки секції сушарки. На кресленнях, що додаються, схематично зображена сушарка для сипких матеріалів, що заявляється. Так, на Фіг.1 - показаний осьовий переріз сушарки для сипких матеріалів, на Фіг.2 - її переріз у горизонтальній площині по А-А, на Фіг.3 - порожнинне перфороване кільце (його нижня сторона), а на Фіг.4 - вигляд днища секції сушильної камери. Сушарка для сипких матеріалів містить розділену на секції 1 циліндричну сушильну камеру 2, при цьому секції утворенні горизонтальними днищами 3, які жорстко з'єднані з бічними стінками сушильної камери 2. На осі обертання встановлений в центрі сушарки перфорований вертикальний вал 4, який змонтовано з можливістю обертання і який одночасно з'єднаний з порожнинними перфорованими лопатями 5. Днище кожної секції 1 сушильної камери 2 споряджено вивантажувальним вікном 6. Порожнинні перфоровані лопаті 5 верхньої секції сушильної камери виконані з прорізом у формі „ластівчина хвоста", у цей проріз встановлене порожнинне кільце 7 з перфорацією на його нижній стороні, при цьому кільце 7 з'єднане з систе 4 мою відсмоктування газоподібних продуктів сушки (волого сушильного агенту (повітря) та пари). Системи подачі сушильного агенту та системи відсмоктування газоподібних продуктів сушки є тривіальним і тому на кресленнях не показані. Вивантажувальні вікна 6 в кожній окремій секції сушильної камери зсунуті одне відносно одного на певний кут в напрямку протилежному обертальному руху валу 4. Цей кут та кількість лопатів у секціях на валу визначають за розрахунком у відповідності із потужністю та продуктивністю сушарки. Сушарка для сипких матеріалів працює таким чином. Сипкий матеріал, що призначений для сушки, завантажують у верхню секцію 1 сушильної камери 2, при попередньо поданому у сушарку потоці сушильного агенту для запобігання засмічування отворів у перфорованих деталях сушилки. Завантажений сипкий матеріал крізь вивантажувальне вікно 6 днища кожної секції переміщується поступово зверху до низу. В сушарці витриманий принцип „противотоку". При зустрічному русі сушильного агенту і сипкого матеріалу сушильний агент (повітря) поступово „відбирає" вологу з сипкого матеріалу. При цьому завдяки роботі системи відсмоктування процес руху повітря прискорюється, а продуктивність сушарки збільшується. Крім того перфоровані вузли та деталі сушарки навіть при випадковій відсутності подачі-відсмоктування повітря (саме при заявленому розташуванні перфорації) запобігають засмічуванню отворів перфорації, сприяють ефективному використанню повітря, зменшуючи енерговитрати. Що стосується температурного режиму роботи сушарки, то він визначається за попереднім аналізом (показниками) вологості, а повітря у сушарку можна подавати з регульованою температурою при використанні для цього будь-яких джерел тепла з нетрадиційними включно. 5 Комп’ютерна в ерстка С.Литв иненко 21266 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
