Сушарка сипких матеріалів
Номер патенту: 15775
Опубліковано: 17.07.2006
Автори: Смоквина Володимир Віталійович, Головатий Сергій Сергійович, Шалімов Віктор Олександрович
Формула / Реферат
Сушарка, що містить теплоізольовану робочу камеру з завантажувальним та розвантажувальним патрубками, з розташованим всередині корпусу пустотілим валом для підведення теплоносія, причому вісь пустотілого вала зміщена відносно осі корпуса до його дна на величину, рівну половині діаметра пустотілого вала, яка відрізняється тим, що пустотілий вал має профілі двох видів, один є безперервним гвинтовим профілем, а другий є змінним перервним гвинтовим профілем, причому пустотілий вал виконано герметичним, корпус сушарки є циліндричним, і має теплоізоляційну сорочку, отвір для подачі газового теплоносія в теплоізоляційну сорочку, два отвори для подачі газового теплоносія в корпус сушарки, отвір для відведення газового теплоносія з корпуса сушарки, а завантажувальний патрубок містить гільзу з отворами.
Текст

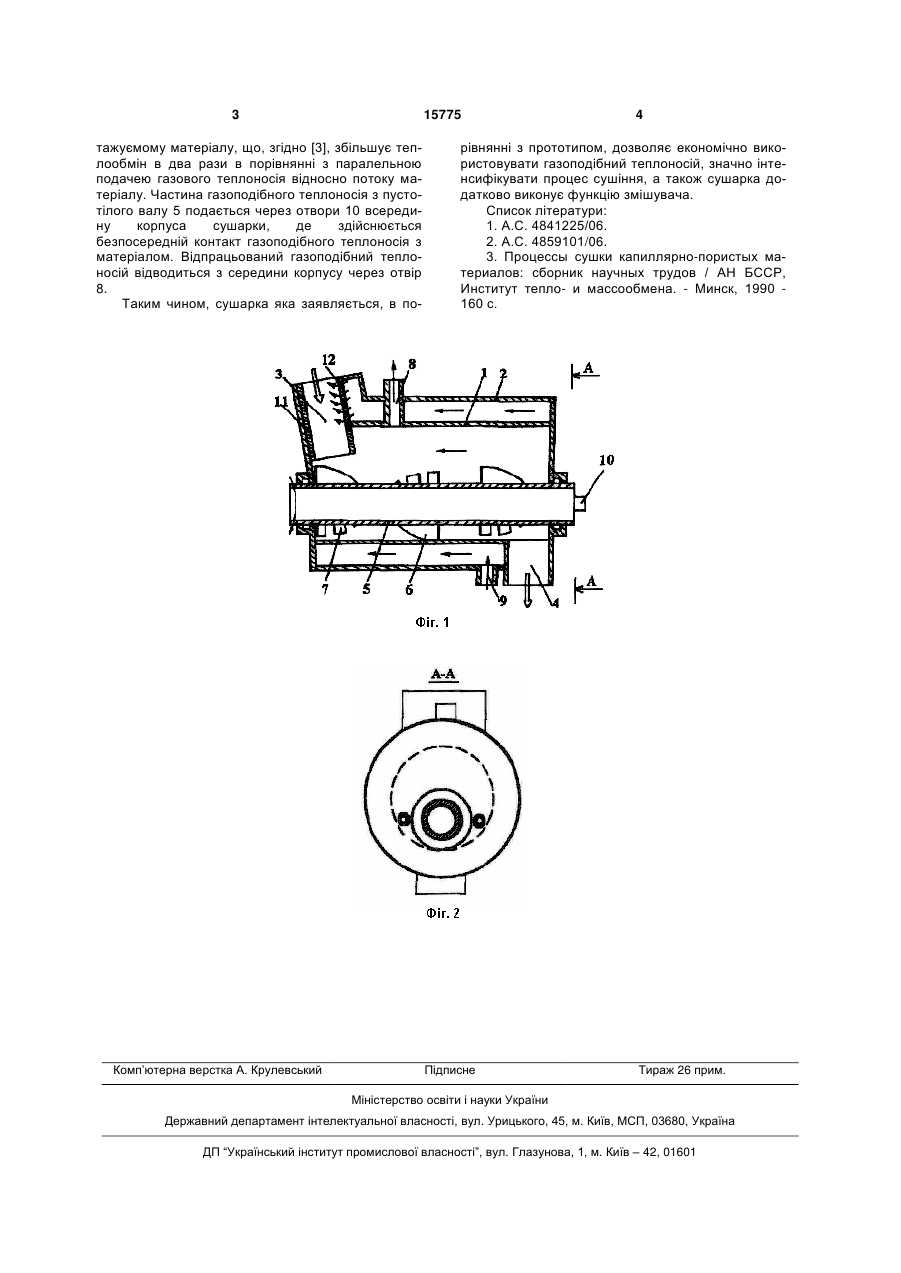

Сушарка, що містить теплоізольовану робочу камеру з завантажувальним та розвантажувальним патрубками, з розташованим всередині корпусу пустотілим валом для підведення теплоносія, причому вісь пустотілого вала зміщена відносно 3 15775 тажуємому матеріалу, що, згідно [3], збільшує теплообмін в два рази в порівнянні з паралельною подачею газового теплоносія відносно потоку матеріалу. Частина газоподібного теплоносія з пустотілого валу 5 подається через отвори 10 всередину корпуса сушарки, де здійснюється безпосередній контакт газоподібного теплоносія з матеріалом. Відпрацьований газоподібний теплоносій відводиться з середини корпусу через отвір 8. Таким чином, сушарка яка заявляється, в по Комп’ютерна верстка А. Крулевський 4 рівнянні з прототипом, дозволяє економічно використовувати газоподібний теплоносій, значно інтенсифікувати процес сушіння, а також сушарка додатково виконує функцію змішувача. Список літератури: 1. А.С. 4841225/06. 2. А.С. 4859101/06. 3. Процессы сушки капиллярно-пористых материалов: сборник научных трудов / АН БССР, Институт тепло- и массообмена. - Минск, 1990 160 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrier for bulk materials
Автори англійськоюShalimov Viktor Oleksandrovych, Smokvyna Volodymyr Vitaliiovych
Назва патенту російськоюСушилка сыпучих материалов
Автори російськоюШалимов Виктор Александрович, Смоквина Владимир Витальевич
МПК / Мітки
МПК: F26B 9/00
Мітки: сушарка, сипких, матеріалів
