Сушарка для сільськогосподарських матеріалів

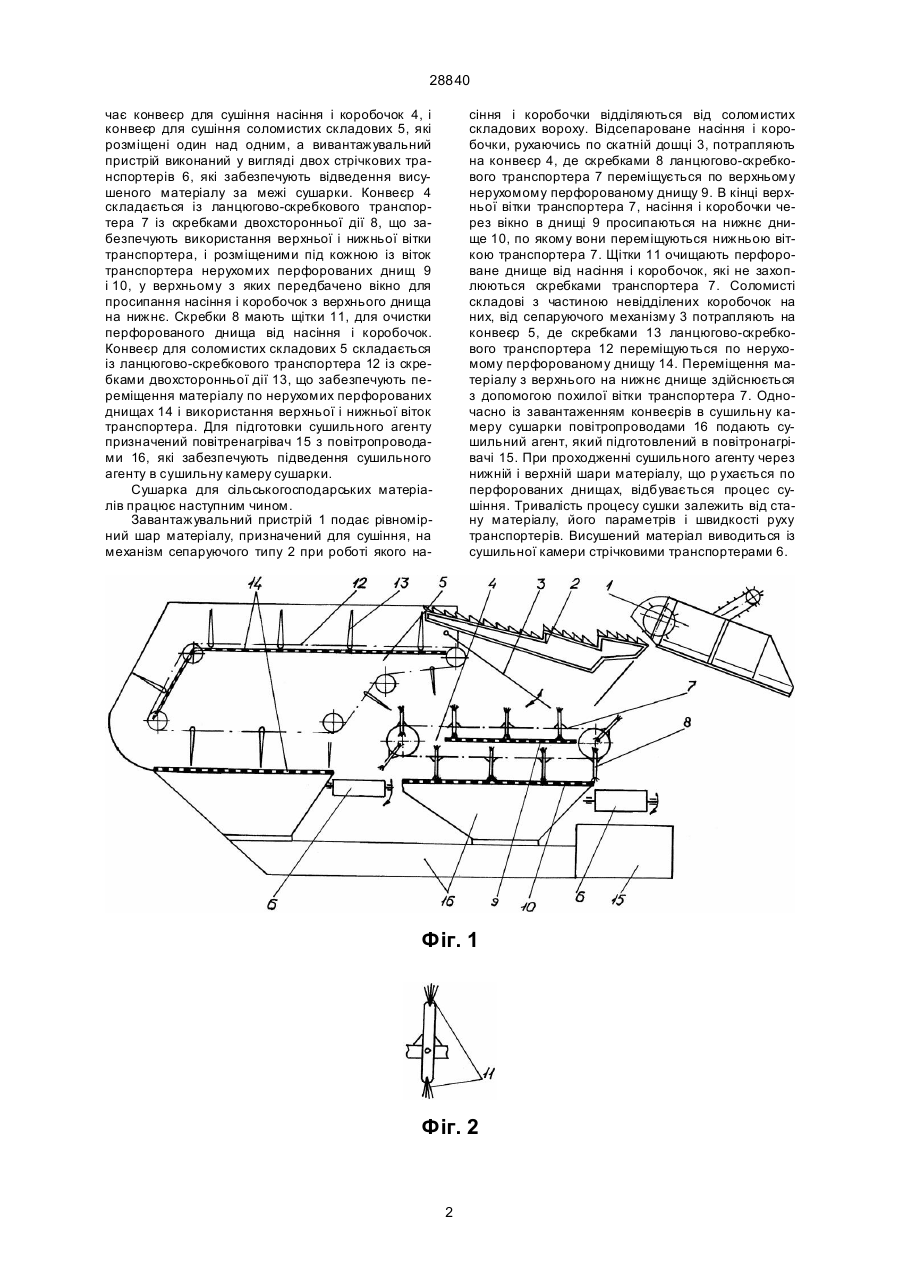

Сушарка для сільськогосподарських матеріалів, що містить розміщені в технологічній послідовності завантажувальний пристрій, сушильну каме 28840 чає конвеєр для сушіння насіння і коробочок 4, і конвеєр для сушіння соломистих складових 5, які розміщені один над одним, а вивантажувальний пристрій виконаний у вигляді двох стрічкових транспортерів 6, які забезпечують відведення висушеного матеріалу за межі сушарки. Конвеєр 4 складається із ланцюгово-скребкового транспортера 7 із скребками двохсторонньої дії 8, що забезпечують використання верхньої і нижньої вітки транспортера, і розміщеними під кожною із віток транспортера нерухомих перфорованих днищ 9 і 10, у верхньому з яких передбачено вікно для просипання насіння і коробочок з верхнього днища на нижнє. Скребки 8 мають щітки 11, для очистки перфорованого днища від насіння і коробочок. Конвеєр для соломистих складових 5 складається із ланцюгово-скребкового транспортера 12 із скребками двохсторонньої дії 13, що забезпечують переміщення матеріалу по нерухомих перфорованих днищах 14 і використання верхньої і нижньої віток транспортера. Для підготовки сушильного агенту призначений повітренагрівач 15 з повітропроводами 16, які забезпечують підведення сушильного агенту в сушильну камеру сушарки. Сушарка для сільськогосподарських матеріалів працює наступним чином. Завантажувальний пристрій 1 подає рівномірний шар матеріалу, призначений для сушіння, на механізм сепаруючого типу 2 при роботі якого на сіння і коробочки відділяються від соломистих складових вороху. Відсепароване насіння і коробочки, рухаючись по скатній дошці 3, потрапляють на конвеєр 4, де скребками 8 ланцюгово-скребкового транспортера 7 переміщується по верхньому нерухомому перфорованому днищу 9. В кінці верхньої вітки транспортера 7, насіння і коробочки через вікно в днищі 9 просипаються на нижнє днище 10, по якому вони переміщуються нижньою віткою транспортера 7. Щітки 11 очищають перфороване днище від насіння і коробочок, які не захоплюються скребками транспортера 7. Соломисті складові з частиною невідділених коробочок на них, від сепаруючого механізму 3 потрапляють на конвеєр 5, де скребками 13 ланцюгово-скребкового транспортера 12 переміщуються по нерухомому перфорованому днищу 14. Переміщення матеріалу з верхнього на нижнє днище здійснюється з допомогою похилої вітки транспортера 7. Одночасно із завантаженням конвеєрів в сушильну камеру сушарки повітропроводами 16 подають сушильний агент, який підготовлений в повітронагрівачі 15. При проходженні сушильного агенту через нижній і верхній шари матеріалу, що р ухається по перфорованих днищах, відбувається процес сушіння. Тривалість процесу сушки залежить від стану матеріалу, його параметрів і швидкості руху транспортерів. Висушений матеріал виводиться із сушильної камери стрічковими транспортерами 6. Фіг. 1 Фіг. 2 2 28840 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
