Спосіб ремонту ділянок трубопроводів, розташованих на колонах балкових переходів

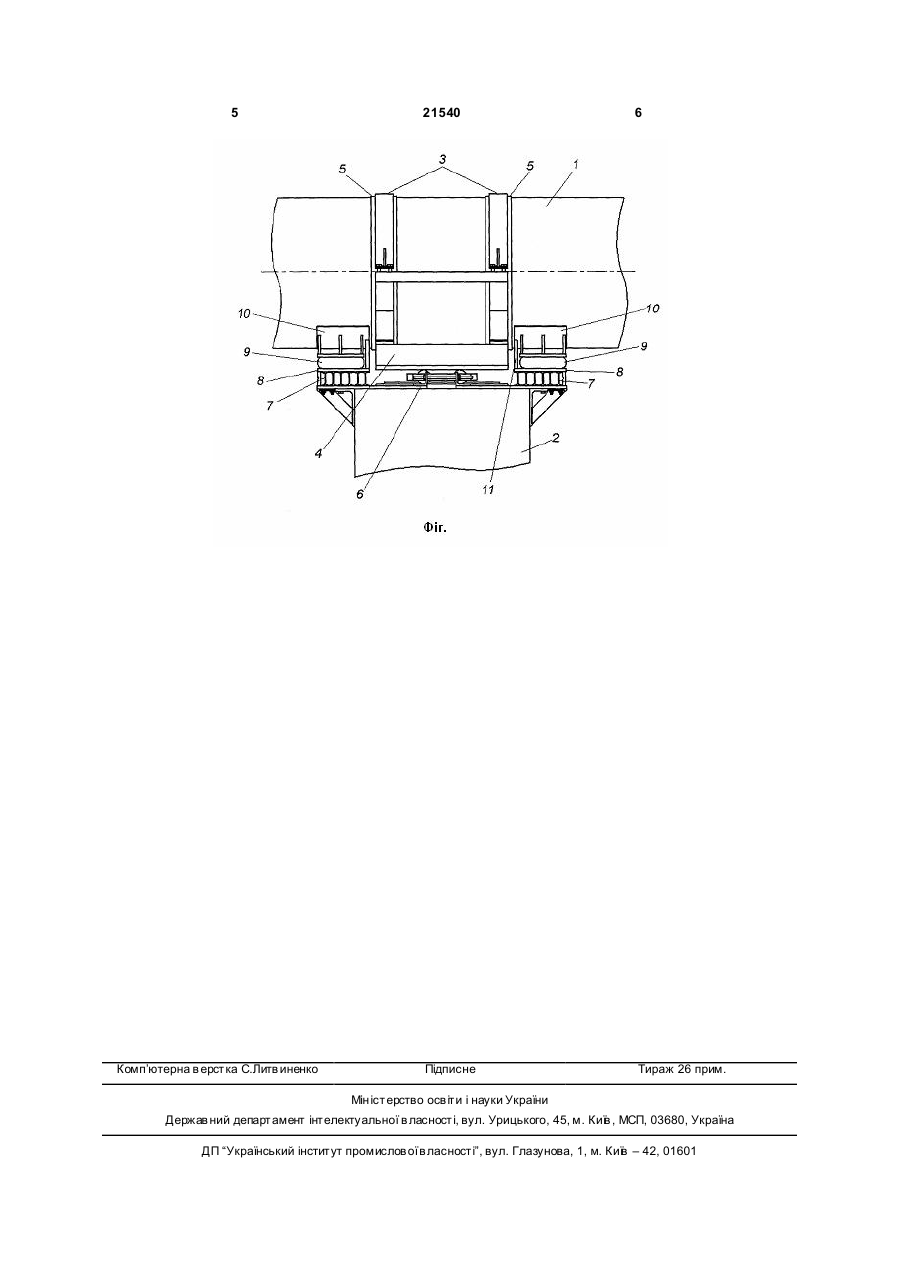

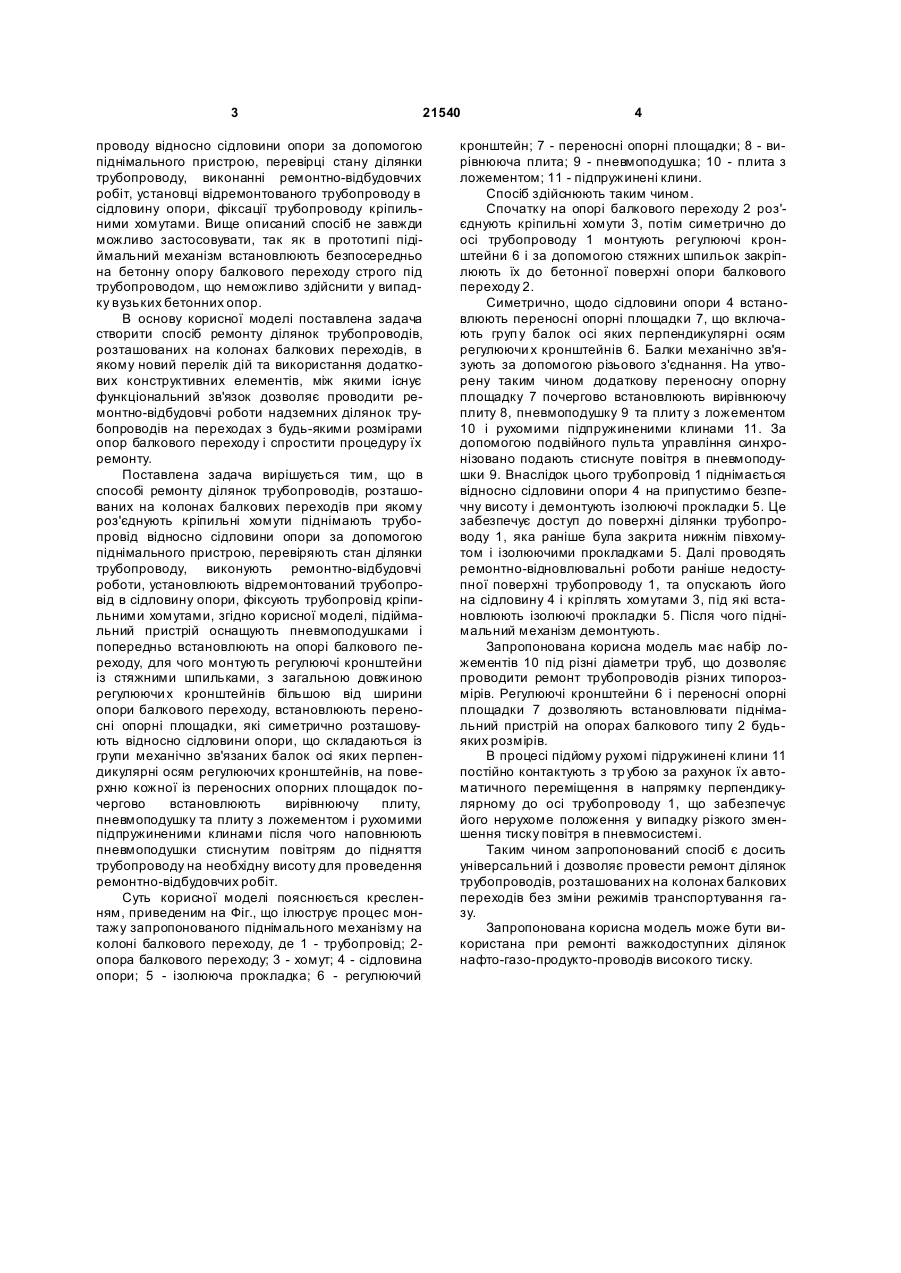

Спосіб ремонту ділянок трубопроводів, розташованих на колонах балкових переходів, що включає роз'єднання кріпильних хомутів, підняття трубопроводу відносно сідловини опори за допомогою піднімального пристрою, перевірку стану ділянки трубопроводу, виконання ремонтновідбудовчи х робіт, установку відремонтованого трубопроводу в сідловину опори, фіксацію трубо 3 21540 проводу відносно сідловини опори за допомогою піднімального пристрою, перевірці стану ділянки трубопроводу, виконанні ремонтно-відбудовчих робіт, установці відремонтованого трубопроводу в сідловину опори, фіксації трубопроводу кріпильними хомутами. Вище описаний спосіб не завжди можливо застосовувати, так як в прототипі підіймальний механізм встановлюють безпосередньо на бетонну опору балкового переходу строго під трубопроводом, що неможливо здійснити у випадку вузьких бетонних опор. В основу корисної моделі поставлена задача створити спосіб ремонту ділянок трубопроводів, розташованих на колонах балкових переходів, в якому новий перелік дій та використання додаткових конструктивних елементів, між якими існує функціональний зв'язок дозволяє проводити ремонтно-відбудовчі роботи надземних ділянок трубопроводів на переходах з будь-якими розмірами опор балкового переходу і спростити процедуру їх ремонту. Поставлена задача вирішується тим, що в способі ремонту ділянок трубопроводів, розташованих на колонах балкових переходів при якому роз'єднують кріпильні хомути піднімають трубопровід відносно сідловини опори за допомогою піднімального пристрою, перевіряють стан ділянки трубопроводу, виконують ремонтно-відбудовчі роботи, установлюють відремонтований трубопровід в сідловину опори, фіксують трубопровід кріпильними хомутами, згідно корисної моделі, підіймальний пристрій оснащують пневмоподушками і попередньо встановлюють на опорі балкового переходу, для чого монтують регулюючі кронштейни із стяжними шпильками, з загальною довжиною регулюючи х кронштейнів більшою від ширини опори балкового переходу, встановлюють переносні опорні площадки, які симетрично розташовують відносно сідловини опори, що складаються із групи механічно зв'язаних балок осі яких перпендикулярні осям регулюючих кронштейнів, на поверхню кожної із переносних опорних площадок почергово встановлюють вирівнюючу плиту, пневмоподушку та плиту з ложементом і рухомими підпружиненими клинами після чого наповнюють пневмоподушки стиснутим повітрям до підняття трубопроводу на необхідну висоту для проведення ремонтно-відбудовчих робіт. Суть корисної моделі пояснюється кресленням, приведеним на Фіг., що ілюструє процес монтажу запропонованого піднімального механізму на колоні балкового переходу, де 1 - трубопровід; 2опора балкового переходу; 3 - хомут; 4 - сідловина опори; 5 - ізолююча прокладка; 6 - регулюючий 4 кронштейн; 7 - переносні опорні площадки; 8 - вирівнююча плита; 9 - пневмоподушка; 10 - плита з ложементом; 11 - підпружинені клини. Спосіб здійснюють таким чином. Спочатку на опорі балкового переходу 2 роз'єднують кріпильні хомути 3, потім симетрично до осі трубопроводу 1 монтують регулюючі кронштейни 6 і за допомогою стяжних шпильок закріплюють їх до бетонної поверхні опори балкового переходу 2. Симетрично, щодо сідловини опори 4 встановлюють переносні опорні площадки 7, що включають груп у балок осі яких перпендикулярні осям регулюючи х кронштейнів 6. Балки механічно зв'язують за допомогою різьового з'єднання. На утворену таким чином додаткову переносну опорну площадку 7 почергово встановлюють вирівнюючу плиту 8, пневмоподушку 9 та плиту з ложементом 10 і рухомими підпружиненими клинами 11. За допомогою подвійного пульта управління синхронізовано подають стиснуте повітря в пневмоподушки 9. Внаслідок цього трубопровід 1 піднімається відносно сідловини опори 4 на припустимо безпечну висоту і демонтують ізолюючі прокладки 5. Це забезпечує доступ до поверхні ділянки трубопроводу 1, яка раніше була закрита нижнім півхомутом і ізолюючими прокладками 5. Далі проводять ремонтно-відновлювальні роботи раніше недоступної поверхні трубопроводу 1, та опускають його на сідловину 4 і кріплять хомутами 3, під які встановлюють ізолюючі прокладки 5. Після чого піднімальний механізм демонтують. Запропонована корисна модель має набір ложементів 10 під різні діаметри труб, що дозволяє проводити ремонт трубопроводів різних типорозмірів. Регулюючі кронштейни 6 і переносні опорні площадки 7 дозволяють встановлювати піднімальний пристрій на опорах балкового типу 2 будьяких розмірів. В процесі підйому рухомі підружинені клини 11 постійно контактують з тр убою за рахунок їх автоматичного переміщення в напрямку перпендикулярному до осі трубопроводу 1, що забезпечує його нерухоме положення у випадку різкого зменшення тиску повітря в пневмосистемі. Таким чином запропонований спосіб є досить універсальний і дозволяє провести ремонт ділянок трубопроводів, розташованих на колонах балкових переходів без зміни режимів транспортування газу. Запропонована корисна модель може бути використана при ремонті важкодоступних ділянок нафто-газо-продукто-проводів високого тиску. 5 Комп’ютерна в ерстка C.Литв иненко 21540 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
