Каркас для лікування опіків, який складається

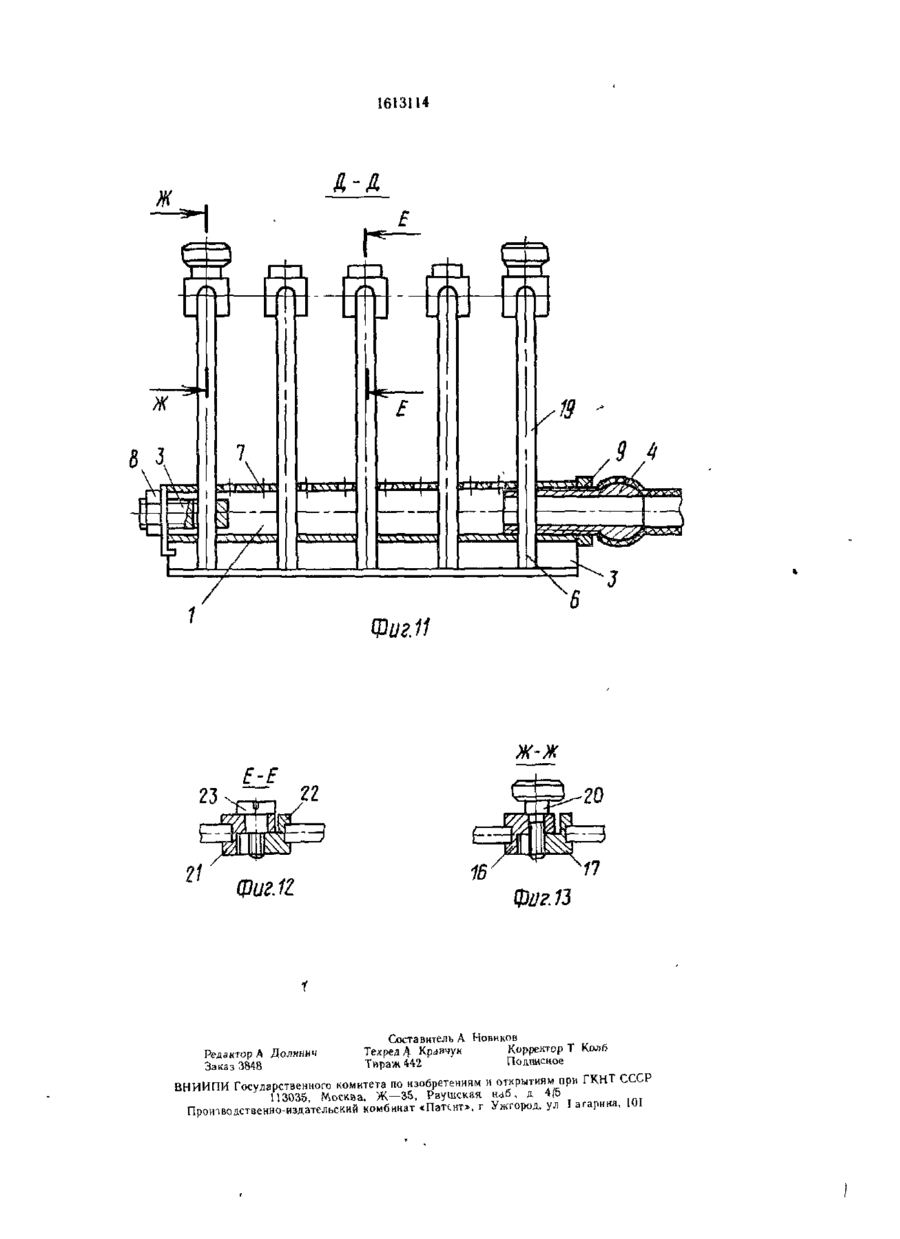

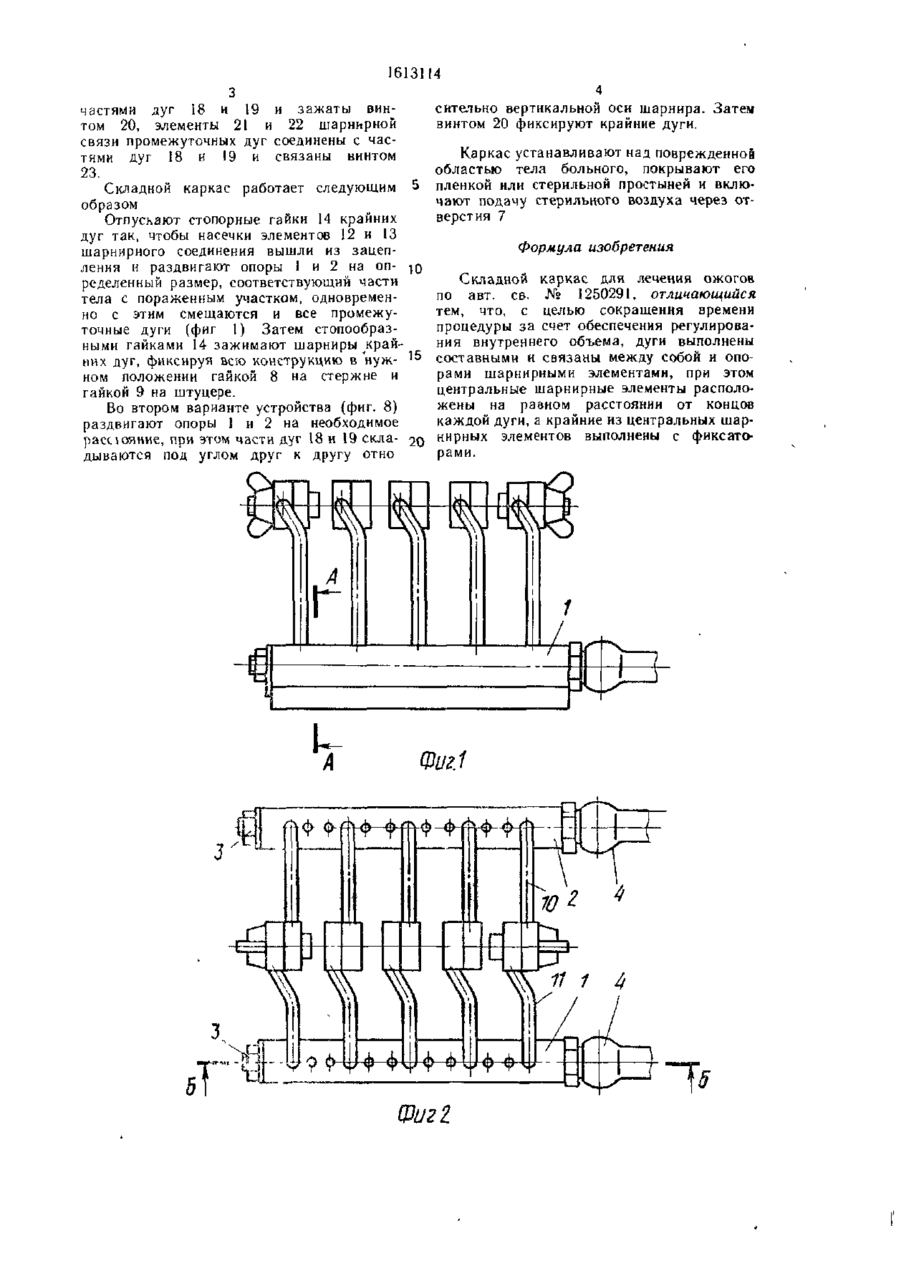

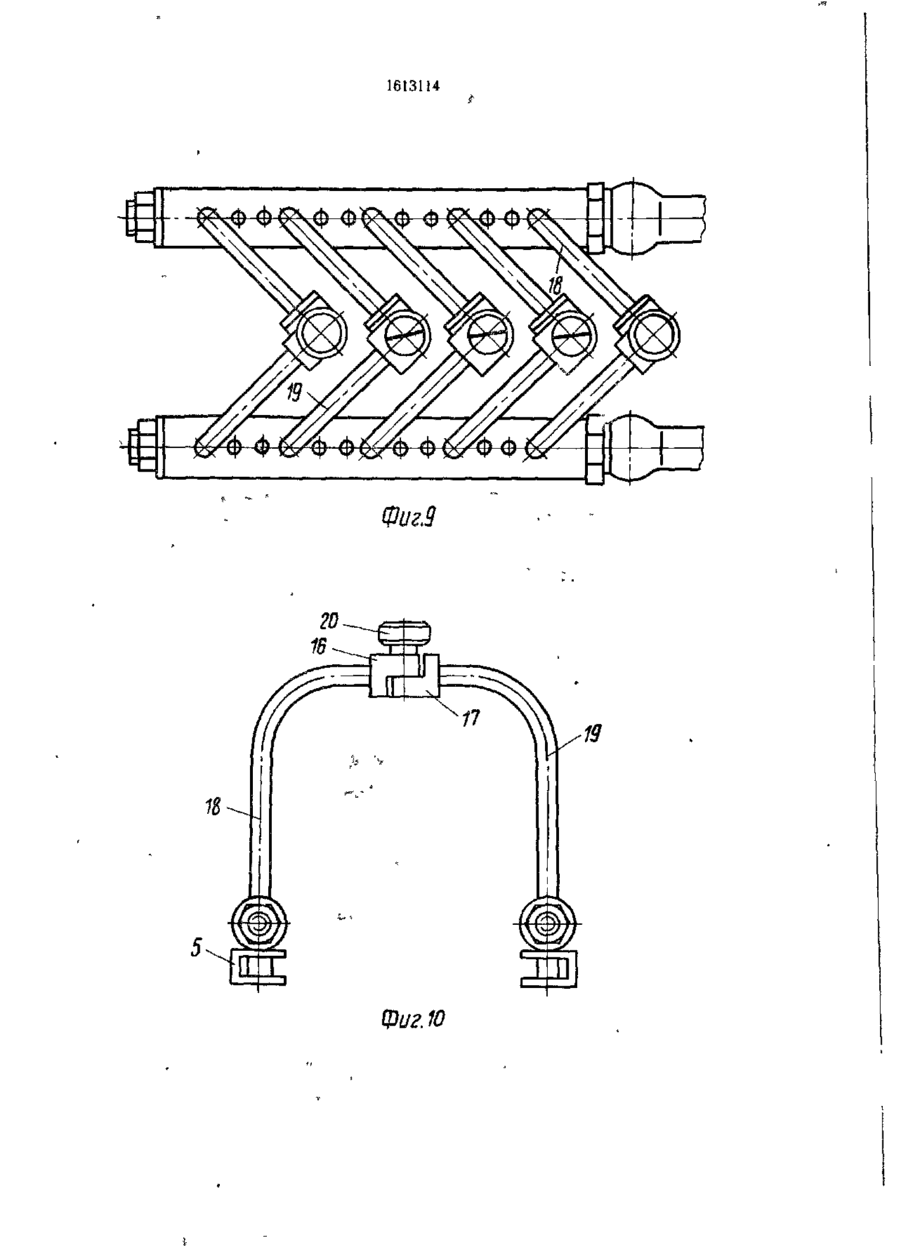

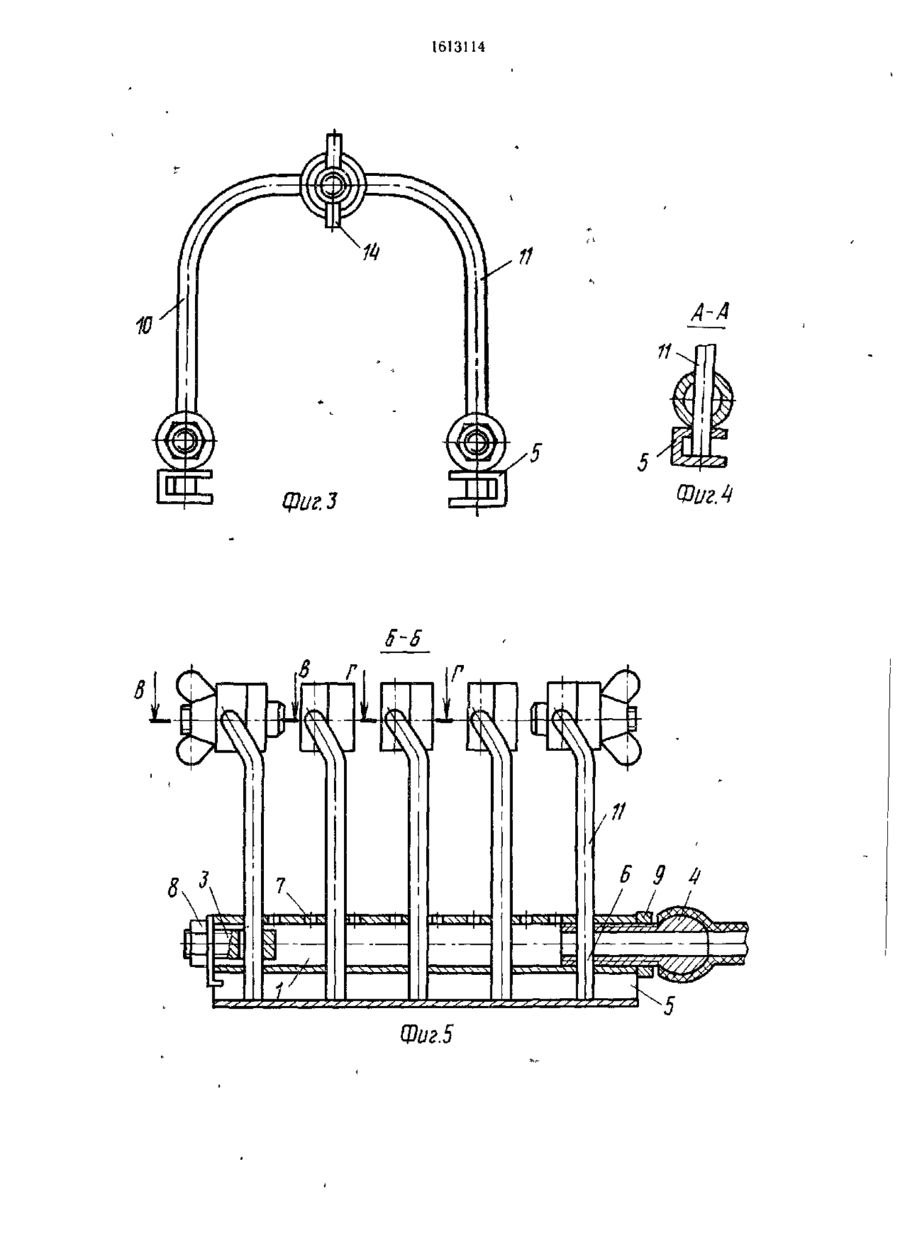

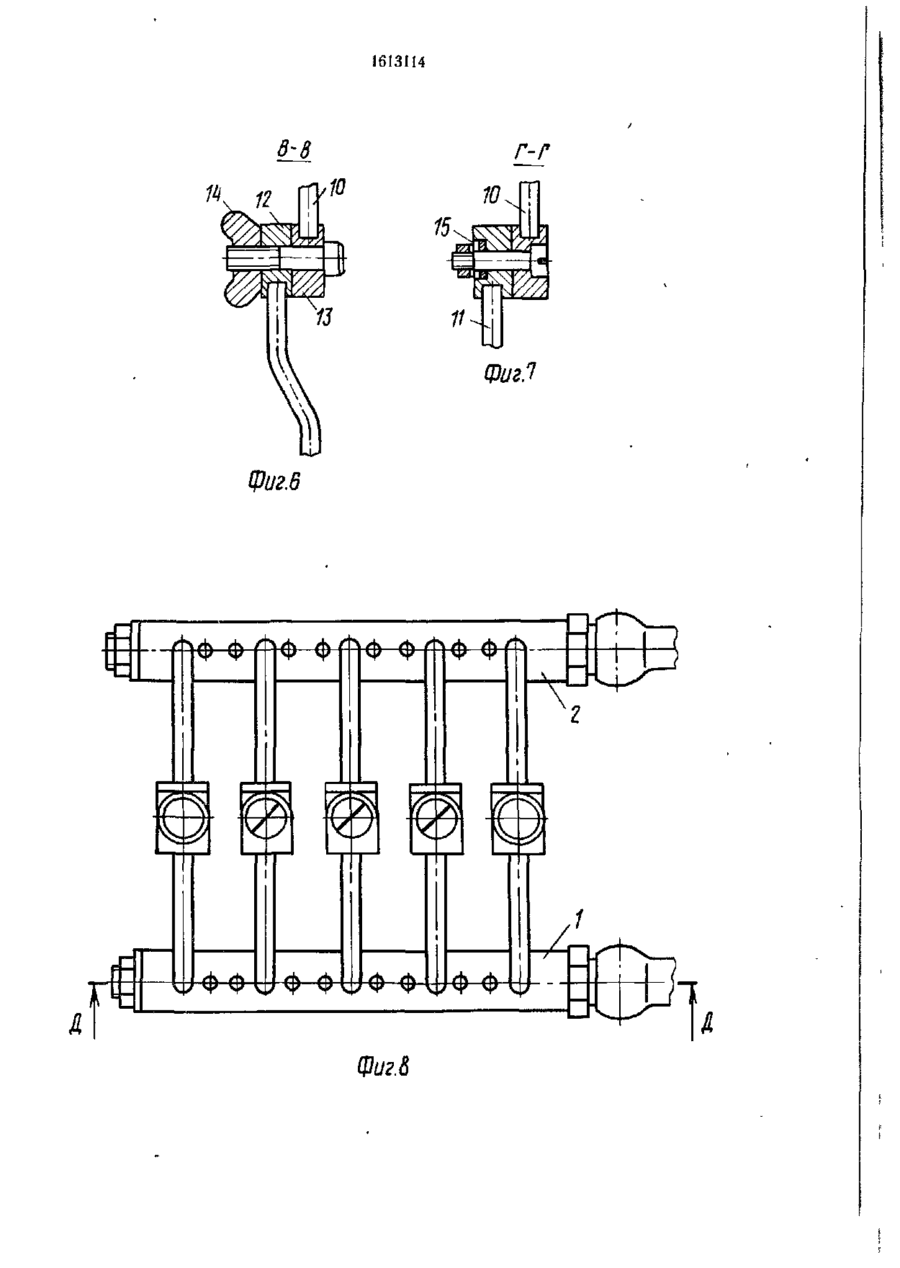

союз советских 1613П4 СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК A2 (51)5 А 61 G 7/00, 12/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ (61) 1250291 (21) 4097376/30-14 (22) 24.07.86 " " '•*'* • " • • (46) 15.12.90. Бюл. № 46 (71) Одесский областной отдел здравоохранения (72) А. А. Битов . ' (53) 615.475(088.8) (56) Авторское свидетельство СССР № 1250291, кл. А 61 G 7/00, 12/00, І985. Изобретение относится к медицинской технике и предназначено для лечения ожогов и ран. Цель изобретения — сокращение времени процедуры за счет обеспечения регулирования внутреннего объема. На фиг. І представлен складной каркас, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид сбоку; на фиг. 4 — разрез А—А на фиг. 1; на фиг. 5 — разрез ТІ -Б на фиг. 2; на фиг. 6 — разрез В—В на фит. 5; на фиг. 7 '— разрез Г—Г на Ф'-Г- 5; на фиг. 8 — второй вариант складного каркаса, общий вид; на фиг. 9 — то же, вид сверху; на фиг. 10 — то же, вид сбоку; на фиг. И . — разрез Д —Д на фиг. 8; на фиг. 12 — разрез Е—Е на фиг. 11; на фиг. 13 — разрез Ж—Ж на фиг. П. Складной каркас для лечения ожогов содержит основание из двух опор 1 и 2, фиксаторы 3 и 4 опор и съемные дуги. Каждая опора I или 2 выполнена в виде трубы с подставкой 5, отверстиями под дуги и отверстиями 7 для подвода стерильного воздуха. Каждый фиксатор 3 опор 1 (54) СКЛАДНОЙ КАРКАС ДЛЯ ЛЕЧЕНИЯ ОЖОГОВ (57) Изобретение относится к медицинской технике и предназначено для лечения ожогов. Цель — сокращение времени процедуры за счет обеспечения регулирования внутреннего объема. Складной каркас содержит основание из двух опор 1 и 2, фиксаторы 3 и 4 опор и съемные дуги, выполненные составными из двух частей 10 и 11 и соединенные шарнирными элементами, расположенными на равном расстоянии от концов каждой дуги, а крайние из шарнирных элементов выполнены с фиксаторами. ІЗ ил. и 2 выполнен в виде стержня и гайки 8, установлен на торце опор 1 и 2 и фиксирует одну из крайних дуг. Фиксатор 4 выполнен в виде штуцера, через который подается стерильный воздух и гайки 9. Съемные дуги 6 выполнены составными из двух частей 10 и 11 и соединены шарнирными, расположенными на равном расстоянии от концов каждой дуги, а крайние из центральных шарнирных элементов выполнены с фиксаторами. В первом вариагіте складного каркаса ось шарнира установлена в горизонтальной плоскости (фиг. 7). Элементы 12 и 13 шарнирного соединения крайних дуг имеют поверхности контакта, на которые нанесена насечка, ось шарнира снабжена резьбой под стопорную гайку 14 для регулирования расстояния между опорами 1 и 2. , Шарнирное соединение промежуточных дуг упруго поджато пружинной шайбой 15. Во втором варианте складного каркаса ось шарнира установлена в вертикальной плоскости (фиг. 8), элементы 16 и 17 шарнирной связи крайних дуг соединены с со 1613114 частями дуг 18 и 19 и зажаты винтом 20, элементы 21 и 22 шарнирной связи промежуточных дуг соединены с частями дуг 18 и 19 и связаны винтом 23. Складной каркас работает следующим 5 образом Отпускают стопорные гайки 14 крайних дуг так, чтобы насечки элементов 12 и 13 шарнирного соединения вышли из зацепления и раздвигают опоры 1 и 2 на оп- ю ределенный размер, соответствующий части тела с пораженным участком, одновременно с этим смещаются и все промежуточные дуги (фиг 1) Затем стопообразными гайками 14 зажимают шарниры ^крайних дуг, фиксируя всю конструкцию в ну ж- 1 5 ном положении гайкой 8 на стержне и гайкой 9 на штуцере. Во втором варианте устройства (фиг. 8) раздвигают опоры 1 и 2 на необходимое расиояние, при этом части дуг 18 и 19 скла- 20 дываются под углом друг к другу отно сительно вертикальной оси шарнира. Затем винтом 20 фиксируют крайние дуги. Каркас устанавливают над поврежденной областью тела больного, покрывают его пленкой или стерильной простыней и включают подачу стерильного воздуха через отверстия 7 Формула изобретения Складной каркас для лечения ожогов по авт. св. № 1250291, отличающийся тем, что, с целью сокращения времени процедуры за счет обеспечения регулирования внутреннего объема, дуги выполнены составными и связаны между собой и опорами шарнирными элементами, при этом центральные шарнирные элементы расположены на равном расстоянии от концов каждой дуги, а крайние из центральных шарнирных элементов выполнены с фиксаторами. Фигі J Фиг I 1613114 A-A 11 5-5 В г Wuz.5 1613114 в-В 10 К 12 m ФигЛ Фиг.6 А Фиг. 8 1613114 Фиг. 10 1613114 А-Д Фиг. 11 23 21 Е-Е Фиг. 11 Редактор А Долинич Заказ 3848 фиг. 13 Составитель А Новиков Техред Д Кр^ячук Корректор Т Колб Тираж 442 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР И 3035. Москва, Ж — 3 5 , Раушская щ б , д 4/5 іно-издательский комбинат «Патент», г Ужгород, ул 1 агарнна, іиі Проиіводственно-издательскии
