Замок

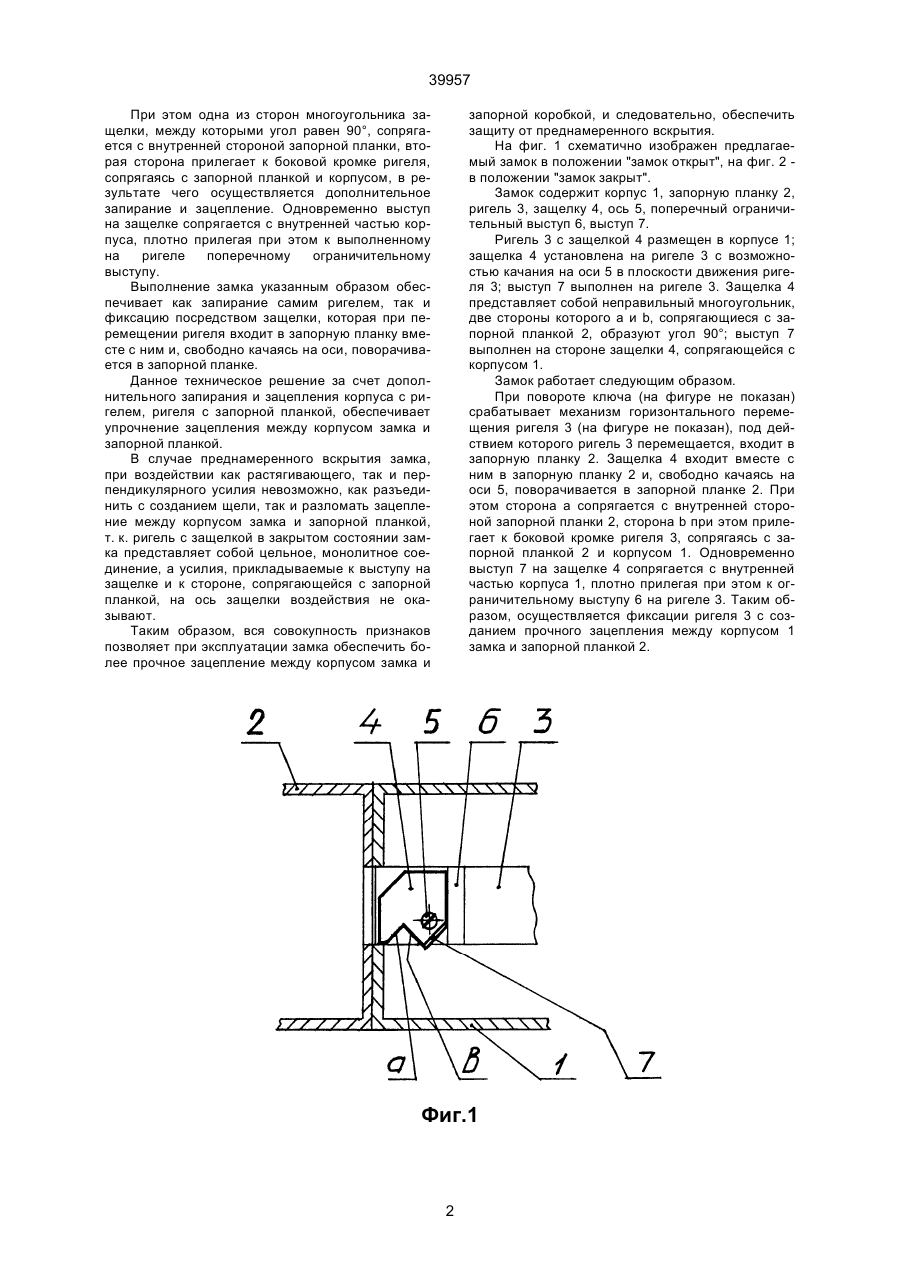

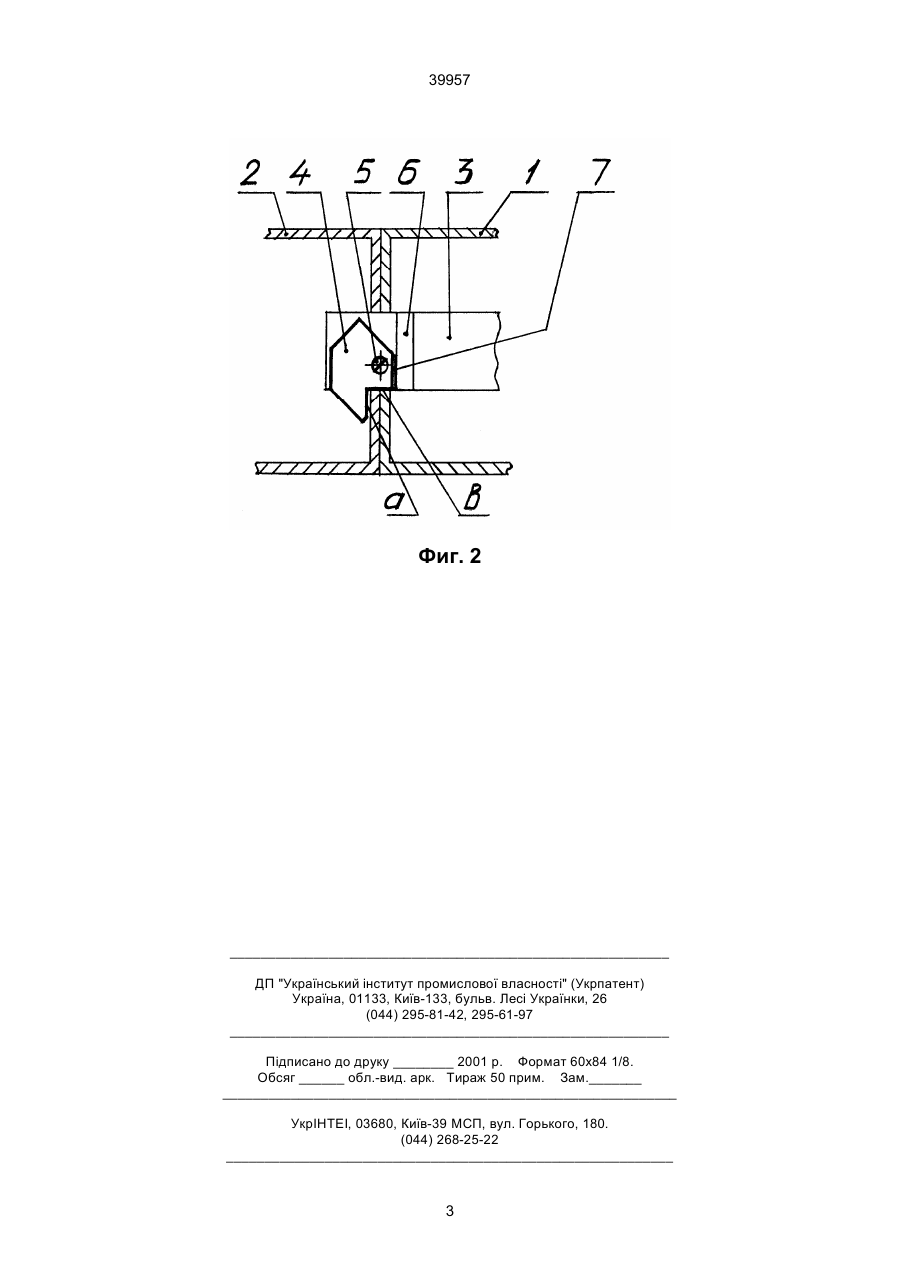

Замок, содержащий корпус, запорную планку, размещенный в корпусе ригель с фиксирующим элементом, который выполнен в виде защелки, установленной на свободном конце ригеля с возможностью качания на оси в плоскости движения 39957 При этом одна из сторон многоугольника защелки, между которыми угол равен 90°, сопрягается с внутренней стороной запорной планки, вторая сторона прилегает к боковой кромке ригеля, сопрягаясь с запорной планкой и корпусом, в результате чего осуществляется дополнительное запирание и зацепление. Одновременно выступ на защелке сопрягается с внутренней частью корпуса, плотно прилегая при этом к выполненному на ригеле поперечному ограничительному выступу. Выполнение замка указанным образом обеспечивает как запирание самим ригелем, так и фиксацию посредством защелки, которая при перемещении ригеля входит в запорную планку вместе с ним и, свободно качаясь на оси, поворачивается в запорной планке. Данное техническое решение за счет дополнительного запирания и зацепления корпуса с ригелем, ригеля с запорной планкой, обеспечивает упрочнение зацепления между корпусом замка и запорной планкой. В случае преднамеренного вскрытия замка, при воздействии как растягивающего, так и перпендикулярного усилия невозможно, как разъединить с созданием щели, так и разломать зацепление между корпусом замка и запорной планкой, т. к. ригель с защелкой в закрытом состоянии замка представляет собой цельное, монолитное соединение, а усилия, прикладываемые к выступу на защелке и к стороне, сопрягающейся с запорной планкой, на ось защелки воздействия не оказывают. Таким образом, вся совокупность признаков позволяет при эксплуатации замка обеспечить более прочное зацепление между корпусом замка и запорной коробкой, и следовательно, обеспечить защиту от преднамеренного вскрытия. На фиг. 1 схематично изображен предлагаемый замок в положении "замок открыт", на фиг. 2 в положении "замок закрыт". Замок содержит корпус 1, запорную планку 2, ригель 3, защелку 4, oсь 5, поперечный ограничительный выступ 6, выступ 7. Ригель 3 с защелкой 4 размещен в корпусе 1; защелка 4 установлена на ригеле 3 с возможностью качания на оси 5 в плоскости движения ригеля 3; выступ 7 выполнен на ригеле 3. Защелка 4 представляет собой неправильный многоугольник, две стороны которого а и b, сопрягающиеся с запорной планкой 2, образуют угол 90°; выступ 7 выполнен на стороне защелки 4, сопрягающейся с корпусом 1. Замок работает следующим образом. При повороте ключа (на фигуре не показан) срабатывает механизм горизонтального перемещения ригеля 3 (на фигуре не показан), под действием которого ригель 3 перемещается, входит в запорную планку 2. Защелка 4 входит вместе с ним в запорную планку 2 и, свободно качаясь на оси 5, поворачивается в запорной планке 2. При этом сторона а сопрягается с внутренней стороной запорной планки 2, сторона b при этом прилегает к боковой кромке ригеля 3, сопрягаясь с запорной планкой 2 и корпусом 1. Одновременно выступ 7 на защелке 4 сопрягается с внутренней частью корпуса 1, плотно прилегая при этом к ограничительному выступу 6 на ригеле 3. Таким образом, осуществляется фиксации ригеля 3 с созданием прочного зацепления между корпусом 1 замка и запорной планкой 2. Фиг.1 2 39957 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
