Освітлювальна установка

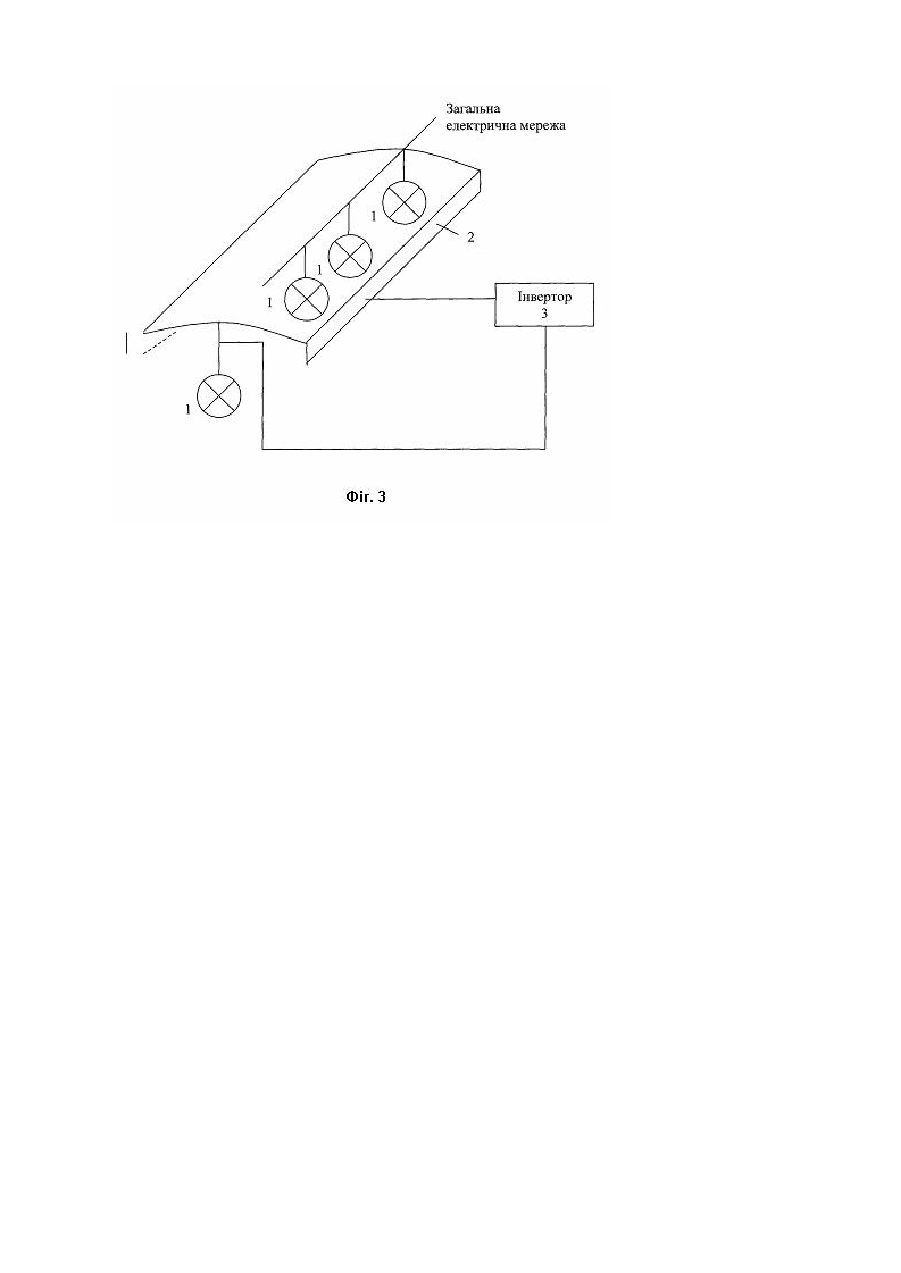

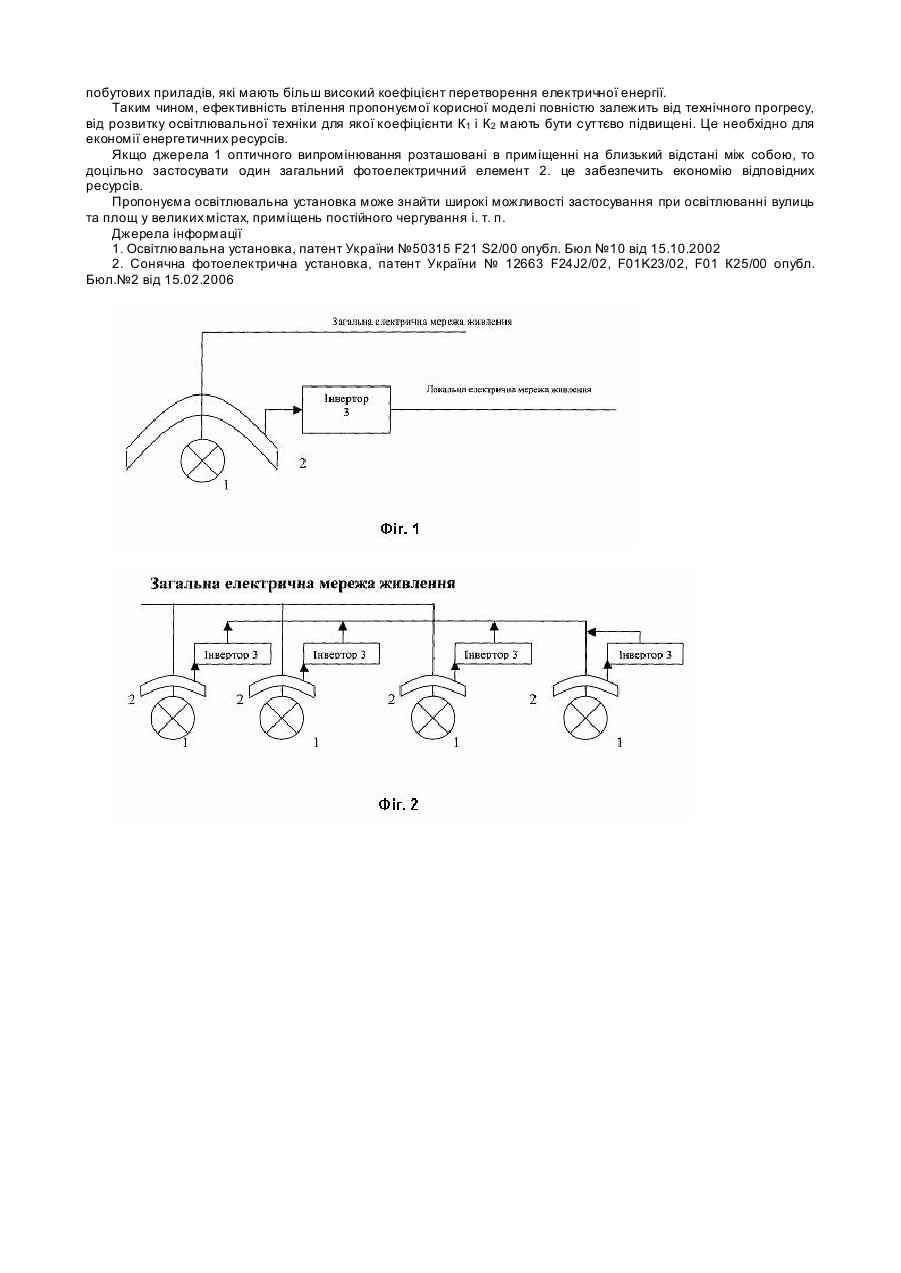

Корисна модель відноситься до освітлювальної техніки і може бути використана в системах постійного освітлення в приміщеннях або на вулицях міста. Відома [1] освітлювальна установка, що складається з джерел оптичного випромінювання, корпуса та дзеркальних відбивачів. Основний недолік такої установки-підвищена вартість використання. Відома [2] сонячна фотоелектрична установка, яка містить сонячні панелі, вертикальних стояк та інвертор. Основний недолік такої установки полягає в тому. що вона може бути використана тільки в днівні години, коли світить сонце. В основу корисної моделі поставлена задача зменшити вартість нічного постійного освітлення приміщень та вулиць великих міст, а також розширення умов використання сонячних фотоелектричних модулів. Поставлена задача вирішується тим. що в освітлювальну установку, яка складається з корпуса і джерела оптичного випромінювання згідно з винаходом введений фотоелектричний модуль з концентратором випромінювання енергії світла та інвертор для перетворення параметрів електричної енергії, причому вихід фотоелектричного модуля з'єднаний з входом інвертора, а його вихід підключений до локальної електричної мережі живлення. Освітлювальна установка містить n джерел оптичного випромінювання, в кожному з яких розташований фотоелектричний модуль з концентратором випромінювання та інвертор, причому усі n джерел оптичного випромінювання підключені паралельно до загальної електричної мережі живлення, виходи фотоелектричних модулів підключені до входів інверторів, виходи яких підключені до локальної електричної мережі живлення, до якої відповідно підключено n+1 джерело оптичного випромінювання. Згідно з корисною моделлю n джерел оптичного випромінювання розташовані під загальним фотоелектричним модулем з концентратором світлового випромінювання, який містить один інвертор, причому усі n джерела оптичного випромінювання підключені до загальної електричної мережі живлення, а n+1 джерело оптичного випромінювання підключено до виходу інвертора. На фіг.1 показана загальна електрична схема освітлювальної установки, на фіг.2 зображена загальна структура освітлювальної установки, яка складається із n+1 джерел оптичного випромінювання, на фіг.3 показана структура освітлювальної установки, в якій n+1 джерел оптичного випромінювання розташовані під загальним фотоелектричним модулем з концентратором світлового випромінювання. Як показано на фіг.1 освітлювальна установка містить джерело 1 оптичного випромінювання, над яким розташований фотоелектричний модуль 2 з інвертором 3, причому джерело 1 оптичного випромінювання підключено до загальної електричної мережі живлення, а вихід фотоелектричного модулю 2 підключений до входу інвертора 3 , вихід якого з'єднаний з локальною електричною мережею. Для підвищення ефективності застосовано n джерел оптичного випромінювання 1, (фіг. 2) над кожним з яких розташований фотоелектричний модуль 2 з інвертором 3, при чому усі n джерел 1 оптичного випромінювання підключені до загальної електричної мережі живлення, вихід кожного фотоелектричного модуля 2 підключений до входу інвертора 3, вихід якого підключений до локальної електричної мережі, до якої підключено n+1 джерело 1 оптичного випромінювання, яке містить фотоелектричний модуль 2, та підключений до нього інвертор 3, вихід якого підключений до локальної електричної мережі живлення. Якщо n джерел оптичного випромінювання розташовані близько між собою, то застосований один загальний фотоелектричний модуль 2 (фіг. 3) з інвертором 3, причому усі n джерел 1 оптичного випромінювання паралельно підключені до загальної електричної мережі живлення, а вихід фотоелектричного модуля 2 з'єднаний з входом інвертора 3, вихід якого підключений до n+1 джерела 1 оптичного випромінювання. Корисна модель працює таким чином. Якщо n джерел 1 оптичного випромінювання розташовані на відстані між собою, наприклад, при освітлюванні вулиць міста, тоді кожне джерело оптичного випромінювання має свій фотоелектричний модуль 2 з підключеним до нього інвертором 3, вихід якого з'єднаний з локальною електричною мережею живлення, до якої підключений n+1 джерело 1 оптичного випромінювання, яке буде освітлювати участок вулиці безкоштовно. Якщо джерела 1 оптичного випромінювання розташовані в приміщені на близькій відстані між собою, то доцільно застосовувати n джерел та один загальний фотоелектричний модуль 2. Це забезпечить економію відповідних ресурсів. Для оцінки ефективності реалізації пропонуємої корисної моделі позначимо коефіцієнт перетворення електричної енергії у світлову через К1, а коефіцієнт перетворення світлової енергії в електричну через К2, тоді число У безкоштовно працюючих джерел оптичного випромінювання на 1000 таких джерел підключених до електричної мережі, можна визначити за формулою: K12 K 2 1000 = Y (1) Порядковій номер n джерела оптичного випромінювання, яке працює безкоштовно, неважко визначити із формули (1) 1000 1 = = n (2) Y K1K2 2 При цьому можна задати вимоги на коефіцієнт К1(К2, n) перетворення електричної енергії у світлову, якщо відомі параметри К2, і n, відповідно до формули. 1 (3) K1(K 2 , n) = K 2n Наприклад, якщо К2=30%, то для того, щоб світилось безкоштовно кожне десяте джерело n = 10 необхідно, щоб К1 = 58%. В дійсності реальні значення коефіцієнтів К1= 20%, а К2 = 15% для сучасного стану розвитку освітлювальної техніки, і при цих даних безкоштовно буде світитись тільки 6 джерел оптичного випромінювання на 1000 джерел підключених до електричної мережі. У великих містах одночасно може світитись всю ніч 100000 джерел світла. При цих умовах близько 600 джерел можуть світитись безкоштовно. Цей факт і визначає ефективність застосування даної корисної моделі, крім того, отриману електричну енергію можна використовувати для інших побутових приладів, які мають більш високий коефіцієнт перетворення електричної енергії. Таким чином, ефективність втілення пропонуємої корисної моделі повністю залежить від технічного прогресу, від розвитку освітлювальної техніки для якої коефіцієнти К1 і К2 мають бути суттєво підвищені. Це необхідно для економії енергетичних ресурсів. Якщо джерела 1 оптичного випромінювання розташовані в приміщенні на близький відстані між собою, то доцільно застосувати один загальний фотоелектричний елемент 2. це забезпечить економію відповідних ресурсів. Пропонуєма освітлювальна установка може знайти широкі можливості застосування при освітлюванні вулиць та площ у великих містах, приміщень постійного чергування і. т. п. Джерела інформації 1. Освітлювальна установка, патент України №50315 F21 S2/00 опубл. Бюл №10 від 15.10.2002 2. Сонячна фотоелектрична установка, патент України № 12663 F24J2/02, F01K23/02, F01 К25/00 опубл. Бюл.№2 від 15.02.2006
