Гальванічна установка для електроосадження металів з джерелом змінного струму

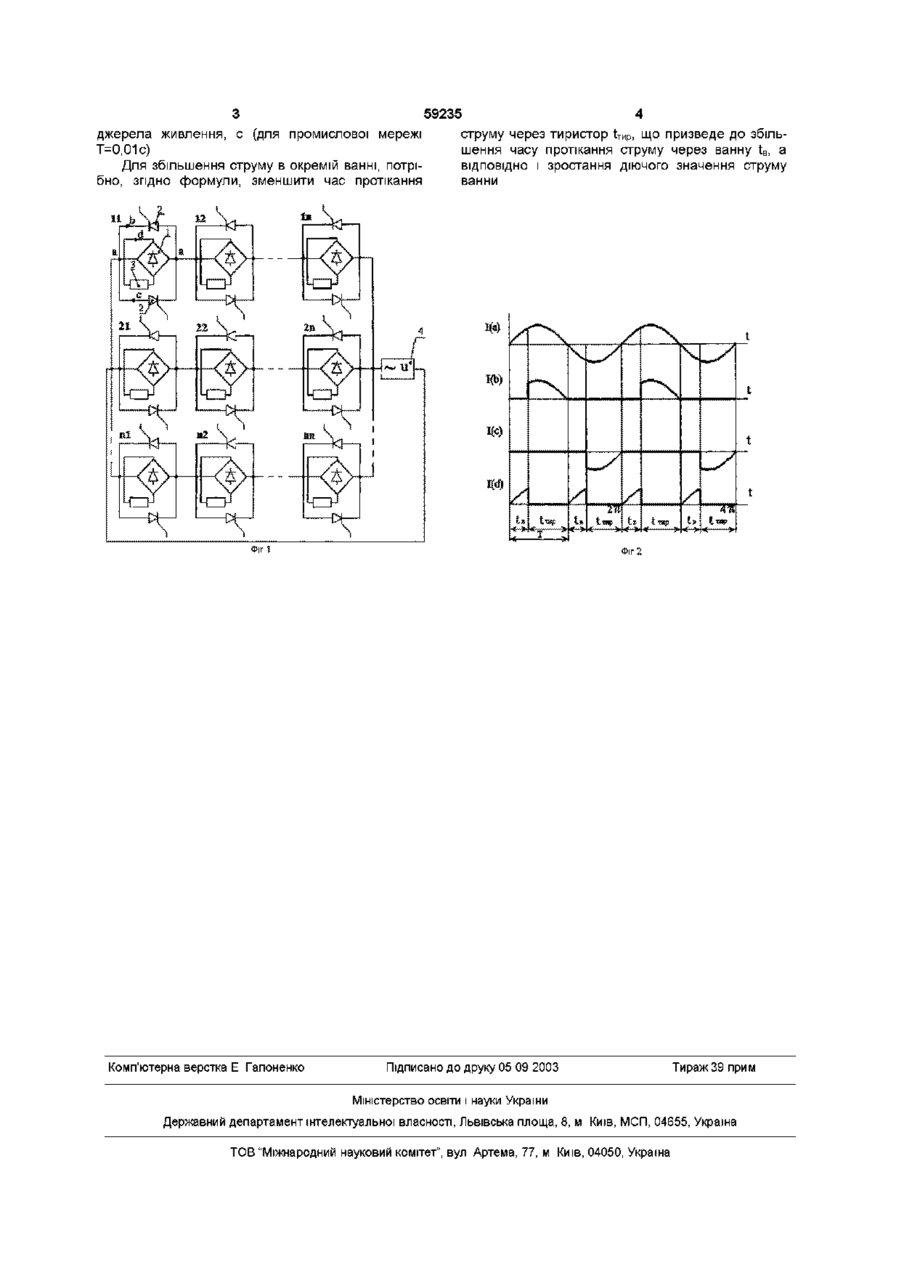

Гальванічна установка для електроосадження металів з джерелом змінного струму, яка містить гальванічні ванни, яка відрізняється тим, що додатково містить випрямлячі, з'єднані послідовно, утворюючи п ланцюгів з п випрямлячів, а до входу випрямлячів підключені навівпровідникові шунти, при цьому до виходу приєднані гальванічні ванни, ланцюги з'єднані паралельно, до загальних КІНЦІВ ланцюгів підключене джерело змінного струму, де п - КІЛЬКІСТЬ випрямлячів в одному ланцюзі та ланцюгів в схемі Винахід, що заявляється, відноситься до області електроосадження металів, а саме до пристроїв для регулювання густини струму через гальванічні ванни, і може бути використано в автоматизованих гальванічних ЛІНІЯХ Найбільш близьким технічним рішенням до запропонованого є установка для електроосадження металів (див Установка для електроосадження металів, деклараційний патент України №48344 A C25D17/02, C25D21/12 від 15 08 2002р), яка складається з гальванічних ванн, шунтуючих ключів та джерела живлення Недоліком відомого пристрою являється відсутність можливості регулювати струм в окремої ванні, що заважає гнучкому автоматизованому керуванню Задача, котру вирішує винахід, полягає в реалізації автономного регулювання значенням струму в окремої гальванічної ванні Поставлена задача вирішується завдяки тому, що установка складається з гальванічних ванн, згідно винаходу, містить випрямлячі, з'єднані послідовно, утворюючи п ланцюгів з п випрямлячів, до входу випрямлячів підключені навівпровідникові шунти, а до виходу приєднані гальванічні ванни, ланцюги з'єднані паралельно, до загальних КІНЦІВ ланцюгів підключене джерело змінного струму На фіг 1 зображена схема установки для електроосадження металів з джерелом змінного струму На фіг 2 показані осцилограми струмів в установці для електроосадження металів з джерелом змінного струму Установка складається з випрямлячів змінного струму 1, з'єднаних послідовно, утворюючи п ланцюгів з п випрямлячів, до входу випрямлячів підключені навівпровідникові шунти 2, а до виходу приєднані гальванічні ванни 3 Ці ланцюги з'єднані паралельно, до загальних КІНЦІВ ланцюгів підключене джерело змінного струму 4 Установка працює наступним чином Випрямлення змінного струму І(а) джерела живлення відбувається окремо для кожної ванни Це дає можливість регулювати діюче значення струму через гальванічну ванну 3, шляхом зміни часу t B - протікання струму l(d) через гальванічну ванну (див фіг 2), регулюванням періоду - t TMp відкриття навівпровідникових шунтів 2 (функція І(Ь) для верхнього навівпровідникового шунта І(с) - для нижнього навівпровідникового шунта) Для коректування струму окремої гальванічної ванни використовується регульований шунт струму, що підключений до входу випрямляча гальванічної ванни Це дає можливість змінювати струм випрямляча, а ВІДПОВІДНО І ванни, шляхом зміни параметрів шунта При необхідності зменшення струму в даній ванні, шунтуючими тиристорами збільшується час протікання струму через ванну - t B (див фіг 2), чим зменшується час протікання струму через ванну І в — І -Ітир де t B - час протікання струму через ванну, с, Ъир - час протікання струму через напівпровідниковий шунт, с, Т - тривалість напівперюду змінного струму ю C O СЧ ю З 59235 4 джерела живлення, с (для промислової мережі струму через тиристор trap, що призведе до збільТ=0,01с) шення часу протікання струму через ванну tB, a Для збільшення струму в окремій ванні, потріВІДПОВІДНО І зростання діючого значення струму бно, згідно формули, зменшити час протікання ванни Фіг 2 Комп'ютерна верстка Е Гапоненко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
