Освітлювальна установка

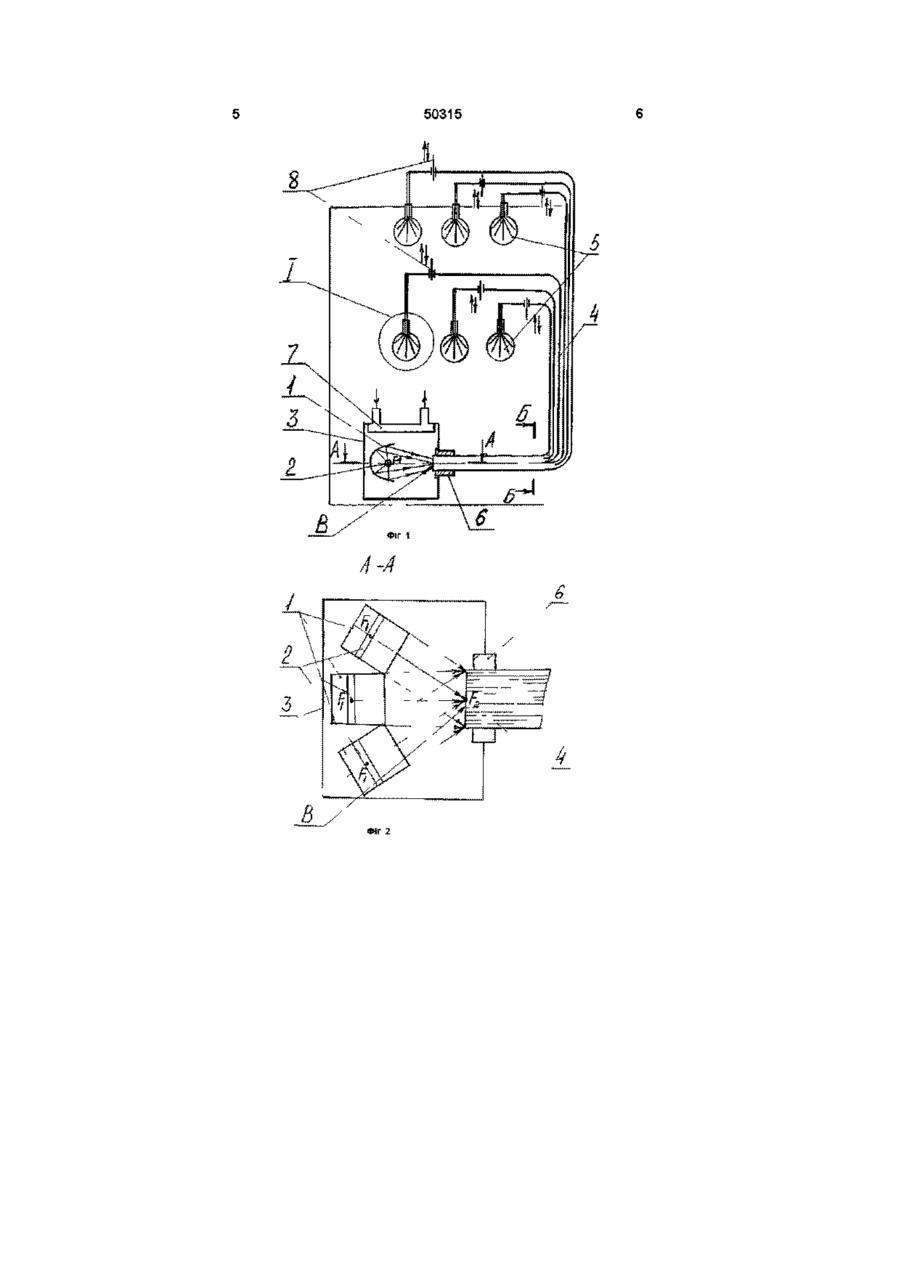

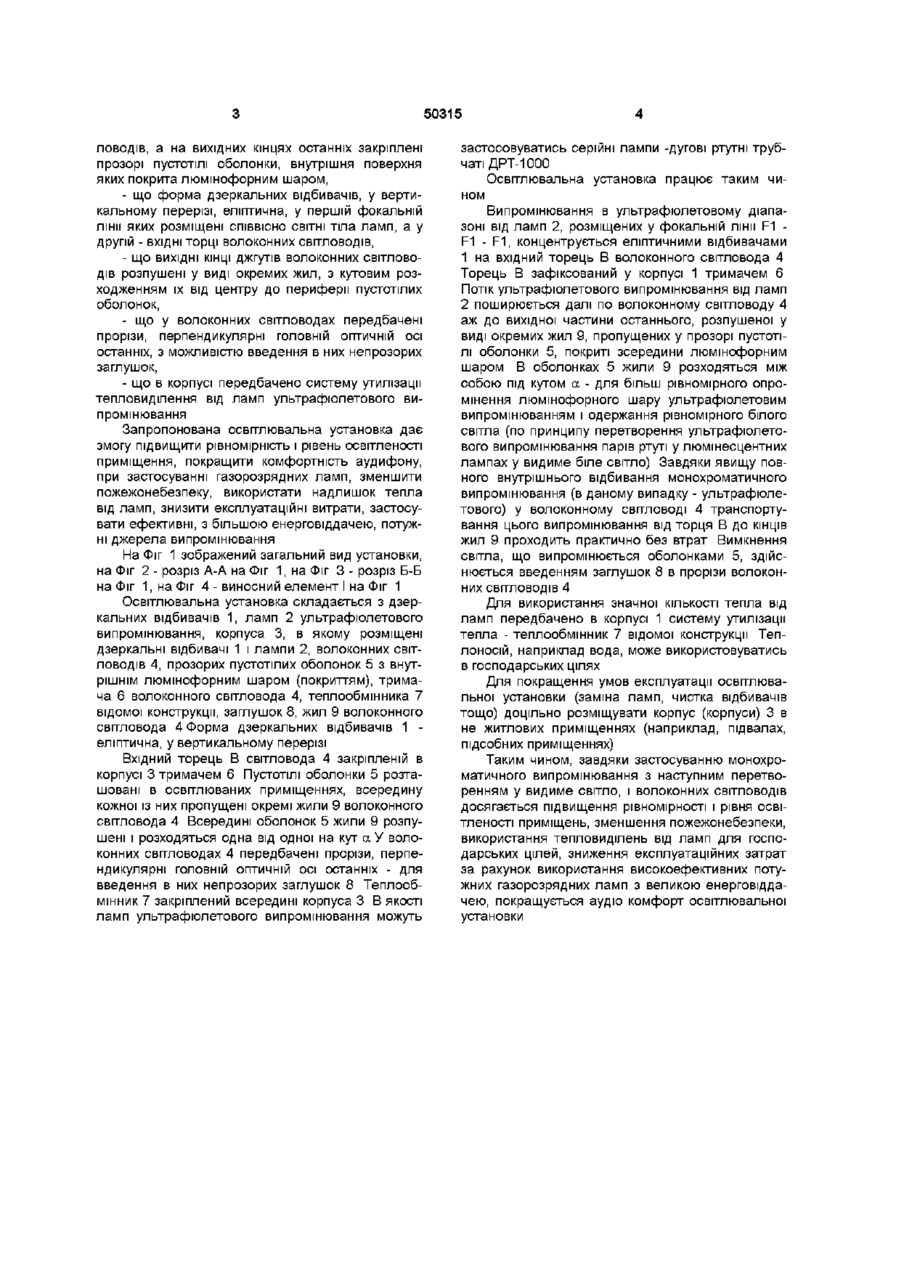

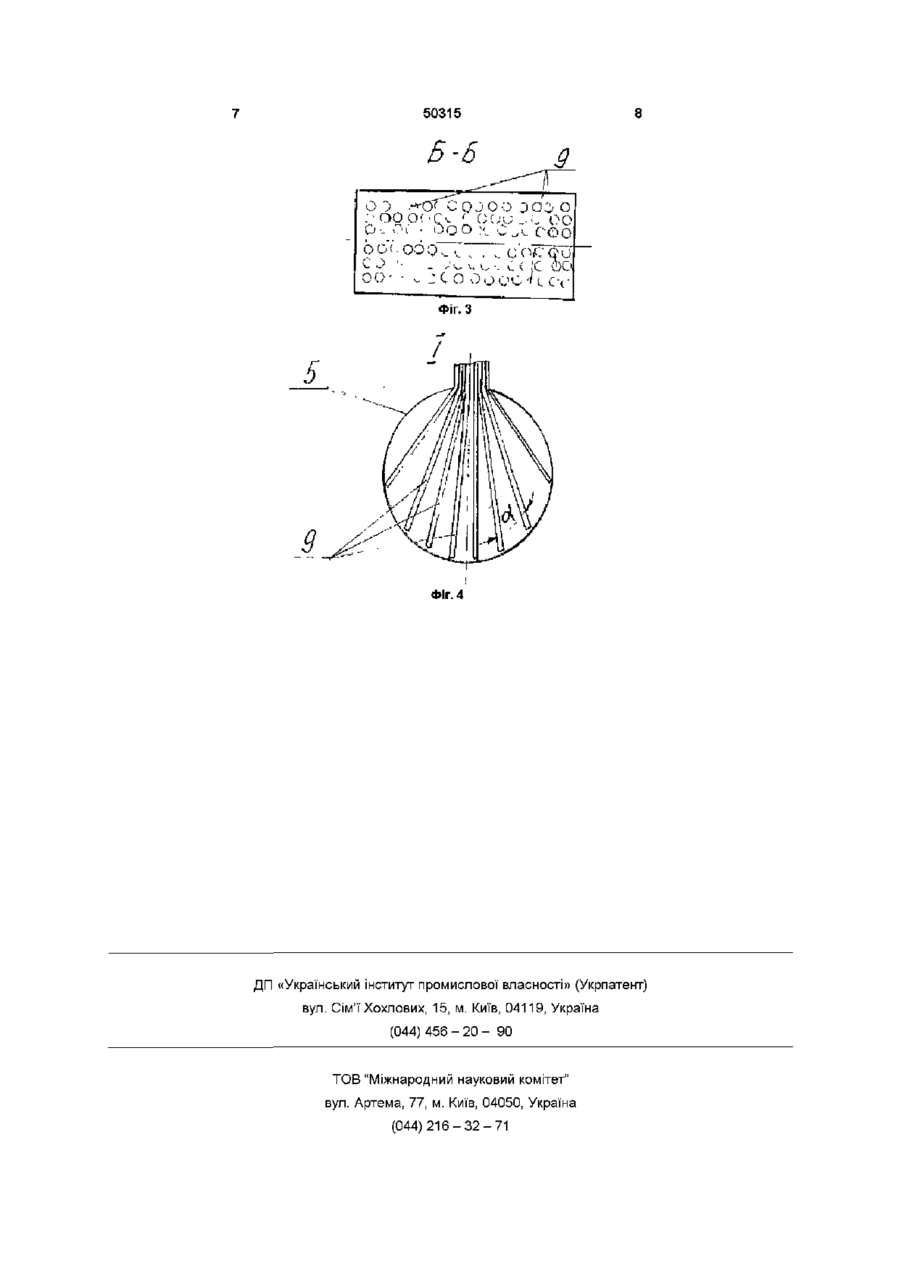

1 Освітлювальна установка, що складається з джерел оптичного випромінювання, дзеркальних відбивачів, корпуса, волоконних СВІТЛОВОДІВ, яка відрізняється тим, що як джерела оптичного випромінювання застосовані лампи ультрафіолетового випромінювання, розміщені разом з дзеркальними відбивачами на вході волоконних СВІТЛОВОДІВ, а на вихідних кінцях останніх закріплені прозорі пустотілі оболонки, внутрішня поверхня яких покрита люмінофорним шаром 2 Освітлювальна установка за п 1, яка відрізня Винахід відноситься до світлотехніки і може бути використаний для внутрішнього освітлення приміщень ВІДОМІ освітлювальні установки і прилади (Патент Великобританії № 1485204, кл F21S 1/02, 1977, каталог фірми LUMENYTE, США, 1995, А/с СССР № 1594338 F21 S 5/00, 1/00, 1/02 "Светильник", опубліковане 23 09 1900 в БИ № 35) мають ряд суттєвих недоліків Через багатократні відбиття поліхроматичного видимого випромінювання відбуваються значні його втрати Крім того, через внесення в освітлювані приміщення високотемпературних джерел світла виникає імовірність пожежної небезпеки Робота пускорегулюючих апаратів газорозрядних ламп створює шумовий дискомфорт Використання теплових джерел світла малоефективне через невисоку світловіддачу Частково ці недоліки усунені в освітлювальних установках (W Glaser Lichtleitertechmk VEB Verlag Berlin 1981, Кулаков И А , Рожкова Н В Осветительные устройства с гибкими световодами (обзор), Светотехника № 9, Энергоатомиздат Москва, 1996г) з волоконними світловодами Але через значні втрати світлового потоку при каналі ється тим, що форма дзеркальних відбивачів, у вертикальному перерізі, еліптична, у першій фокальній лінії їх розміщені СПІВВІСНО СВІТНІ тіла ламп, а у другій - ВХІДНІ торці волоконних СВІТЛОВОДІВ 3 Освітлювальна установка за п 1, яка відрізняється тим, що ВИХІДНІ КІНЦІ джгутів волоконних СВІТЛОВОДІВ розпушені у вигляді окремих жил, з кутовим розходженням їх від центру до периферії пустотілих оболонок 4 Освітлювальна установка за п 1, яка відрізняється тим, що у волоконних світловодах передбачені прорізи, перпендикулярні головній оптичній осі останніх, з можливістю введення в них непрозорих заглушок 5 Освітлювальна установка за п 1, яка відрізняється тим, що в корпусі передбачено систему утилізації тепловиділення від ламп ультрафіолетового випромінювання зації світла ці установки недостатньо ефективні Найближчим до заявленого винаходу є освітлювальна установка із волоконними світловодами, яка містить джерела оптичного випромінювання, дзеркальні відбивачі, корпус, волоконні світловоди (А/с СССР № 717486 "Устройство для концентрации направляемого светового потока" F21S, 5/00, опубліковане 1980р в БИ № 7) Недоліком цієї установки є обмежена зона освітлення, неможливість зміни рівня освітлення, перегрів ввідного пристрою В основу винаходу покладено задачу зменшення втрат при транспортуванні випромінювання на значні віддалі при одночасному збільшенні рівномірності і рівня освітленості приміщення, покращення аудю комфорту, підвищення пожежної безпеки, утилізації тепловиділення ламп Ця мета досягається тим, що в освітлювальній установці, яка складається з джерел оптичного випромінювання, дзеркальних відбивачів, корпуса, волоконних СВІТЛОВОДІВ, в якості джерел оптичного випромінювання застосовані лампи ультрафіолетового випромінювання, розміщені разом з дзеркальними відбивачами на вході волоконних світ ю СО О ю 50315 ловодів, а на вихідних кінцях останніх закріплені прозорі пустотілі оболонки, внутрішня поверхня яких покрита люмінофорним шаром, - що форма дзеркальних відбивачів, у вертикальному перерізі, еліптична, у першій фокальній лінії яких розміщені СПІВВІСНО СВІТНІ тіла ламп, а у другій - ВХІДНІ торці волоконних СВІТЛОВОДІВ, - що ВИХІДНІ КІНЦІ джгутів волоконних СВІТЛОВО ДІВ розпушені у виді окремих жил, з кутовим розходженням їх від центру до периферії пустотілих оболонок, - що у волоконних світловодах передбачені прорізи, перпендикулярні головній оптичній осі останніх, з можливістю введення в них непрозорих заглушок, - що в корпусі передбачено систему утилізації тепловиділення від ламп ультрафіолетового випромінювання Запропонована освітлювальна установка дає змогу підвищити рівномірність і рівень освітленості приміщення, покращити комфортність аудифону, при застосуванні газорозрядних ламп, зменшити пожежо небезпеку, використати надлишок тепла від ламп, знизити експлуатаційні витрати, застосувати ефективні, з більшою енерговіддачею, потужні джерела випромінювання На Фіг 1 зображений загальний вид установки, на Фіг 2 - розріз А-А на Фіг 1, на Фіг 3 - розріз Б-Б на Фіг 1, на ФІГ 4 - виносний елемент І на Фіг 1 Освітлювальна установка складається з дзеркальних відбивачів 1, ламп 2 ультрафіолетового випромінювання, корпуса 3, в якому розміщені дзеркальні відбивачі 1 і лампи 2, волоконних СВІТЛОВОДІВ 4, прозорих пустотілих оболонок 5 з внутрішнім люмінофорним шаром (покриттям), тримача 6 волоконного світловода 4, теплообмінника 7 відомої конструкції, заглушок 8, жил 9 волоконного світловода 4 Форма дзеркальних відбивачів 1 еліптична, у вертикальному перерізі Вхідний торець В світловода 4 закріпленій в корпусі 3 тримачем 6 Пустотілі оболонки 5 розташовані в освітлюваних приміщеннях, всередину кожної із них пропущені окремі жили 9 волоконного світловода 4 Всередині оболонок 5 жили 9 розпушені і розходяться одна від одної на кут а У волоконних світловодах 4 передбачені прорізи, перпендикулярні головній оптичній осі останніх - для введення в них непрозорих заглушок 8 Теплообмінник 7 закріплений всередині корпуса З В якості ламп ультрафіолетового випромінювання можуть застосовуватись серійні лампи -дугові ртутні трубчаті ДРТ-1000 Освітлювальна установка працює таким чином Випромінювання в ультрафіолетовому діапазоні від ламп 2, розміщених у фокальній лінії F1 F1 - F1, концентрується еліптичними відбивачами 1 на вхідний торець В волоконного світловода 4 Торець В зафіксований у корпусі 1 тримачем 6 Потік ультрафіолетового випромінювання від ламп 2 поширюється далі по волоконному світловоду 4 аж до вихідної частини останнього, розпушеної у виді окремих жил 9, пропущених у прозорі пустотілі оболонки 5, покриті зсередини люмінофорним шаром В оболонках 5 жили 9 розходяться між собою під кутом а - для більш рівномірного опромінення люмінофорного шару ультрафіолетовим випромінюванням і одержання рівномірного білого світла (по принципу перетворення ультрафіолетового випромінювання парів ртуті у люмінесцентних лампах у видиме біле світло) Завдяки явищу повного внутрішнього відбивання монохроматичного випромінювання (в даному випадку - ультрафіолетового) у волоконному СВІТЛОВОДІ 4 транспортування цього випромінювання від торця В до КІНЦІВ жил 9 проходить практично без втрат Вимкнення світла, що випромінюється оболонками 5, здійснюється введенням заглушок 8 в прорізи волоконних СВІТЛОВОДІВ 4 Для використання значної КІЛЬКОСТІ тепла від ламп передбачено в корпусі 1 систему утилізації тепла - теплообмінник 7 відомої конструкції Теплоносій, наприклад вода, може використовуватись в господарських цілях Для покращення умов експлуатації освітлювальної установки (заміна ламп, чистка відбивачів тощо) доцільно розміщувати корпус (корпуси) 3 в не житлових приміщеннях (наприклад, підвалах, підсобних приміщеннях) Таким чином, завдяки застосуванню монохроматичного випромінювання з наступним перетворенням у видиме світло, і волоконних СВІТЛОВОДІВ досягається підвищення рівномірності і рівня освітленості приміщень, зменшення пожежо небезпеки, використання тепловиділень від ламп для господарських цілей, зниження експлуатаційних затрат за рахунок використання високоефективних потужних газорозрядних ламп з великою енерговіддачею, покращується аудю комфорт освітлювальної установки 50315 50315 6 - 6 О j 9 .-ЧУ C O J O O О О З О ; - О О р < ' C v r O C J L J _ . L о-. Сч • О о о :^ С л JCO О с о сод ( ;с ос Фіг. З Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
