Гідровітроколесо шереметів
Номер патенту: 555
Опубліковано: 15.12.1993
Автори: Шеремет Олександр Володимирович, Шеремет Володимир Йосипович, Шеремет Віталій Володимирович
Формула / Реферат
Ветроколесо, содержащее конический корпус и лопасти, установленные на его наружной поверхности под углом к оси вала, связанного с корпусом, отличающееся тем, что ветроколесо снабжено дополнительными лопастями, в корпусе выполнен конический канал, дополнительные лопасти закреплены на внутренней поверхности последнего под углом к оси вала, равным углу наклона лопастей, установленных на наружной поверхности корпуса.
Текст

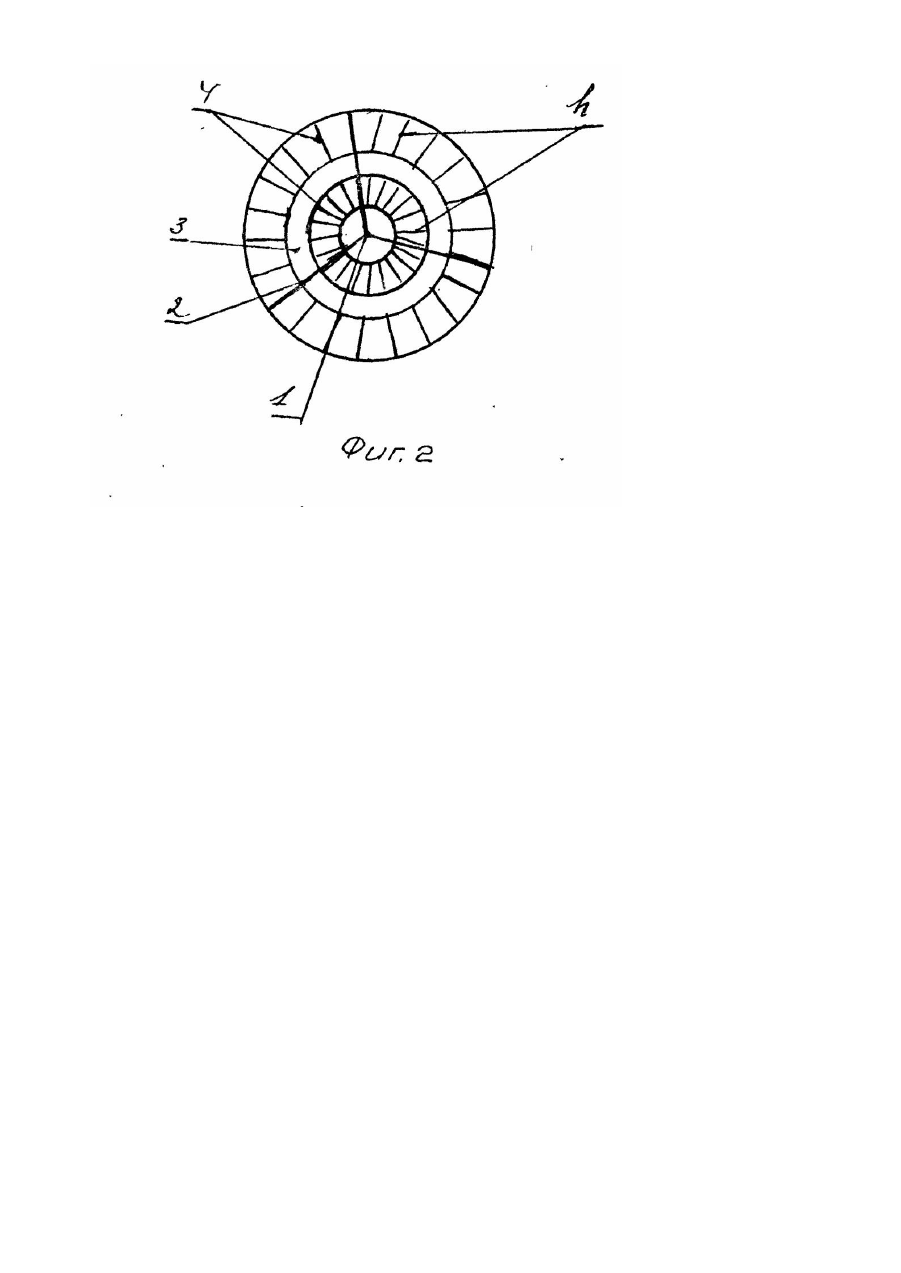

Изобретение относится к гидроветроэнергетике и может быть использовано в гидроветродвигателях различного назначения и мощности, а также в различных энергетических устройствах, использующих энергию текущей среды, и в частности, в качестве движителя. Известно гидроветроколесо, рабочие лопатки которого закреплены на цилиндрическом барабане под углом к его торцу, а цилиндрический барабан закреплен а кожухе [1]. Такое гидроветроколесо не обладает большой мощностью, Известно гмдроветроколесо, содержащее конический корпус и лопасти, установленные на его наружной поверхности под углом к оси вала, связанного с корпусом [2].* Такое гидроветроколесо также не обладает большой мощностью. В основу изобретения поставлена задача разработать конструкцию гидроветроколеса, в котором путем увеличения его крутящего момента Обеспечивалось бы повышение мощности. На фиг. 1 изображен общий вид гидроветроколеса; на фиг.2 - вид на основание гидроветроколеса. Гидроветроколесо содержит конический корпус 1 и лопасти 2, установленные на его наружной поверхности под углом к оси вала 3, связанного с корпусом 1. Гидроветроколесо снабжено дополнительными лопастями 4, в корпусе 1 выполнен конический канал 5, дополнительные лопасти 4 закреплены на внутренней поверхности последнего под углом к оси вала 3, равным углу наклона лопастей 2. установленных на наружной поверхности корпуса 1. Работа гидроветроколеса происходит следующим образом. При набегании потока .параллельно валу 3 лопасти 2 приходят во вращение, вал 3 начинает вращаться и передавать энергию потребителю (не показан). Кроме того. поток попадает в канал 5 и приводит во вращение дополнительные лопасти 4. Совместное вращение лопастей 2 и 4 более полно использует энергию потока, что повышает мощность устройства.
ДивитисяДодаткова інформація
Назва патенту англійськоюSheremets windmill
Автори англійськоюSheremet Volodymyr Yosypovych, Sheremet Oleksandr Volodymyrovych, Sheremet Vitalii Volodymyrovych
Назва патенту російськоюВетроколесо шереметов
Автори російськоюШеремет Владимир Иосифович, Шеремет Александр Владимирович, Шеремет Виталий Владимирович
МПК / Мітки
МПК: F03D 1/06
Мітки: шереметів, гідровітроколесо
Код посилання
<a href="https://ua.patents.su/2-555-gidrovitrokoleso-sheremetiv.html" target="_blank" rel="follow" title="База патентів України">Гідровітроколесо шереметів</a>
