Двохвальний лопатевий насос

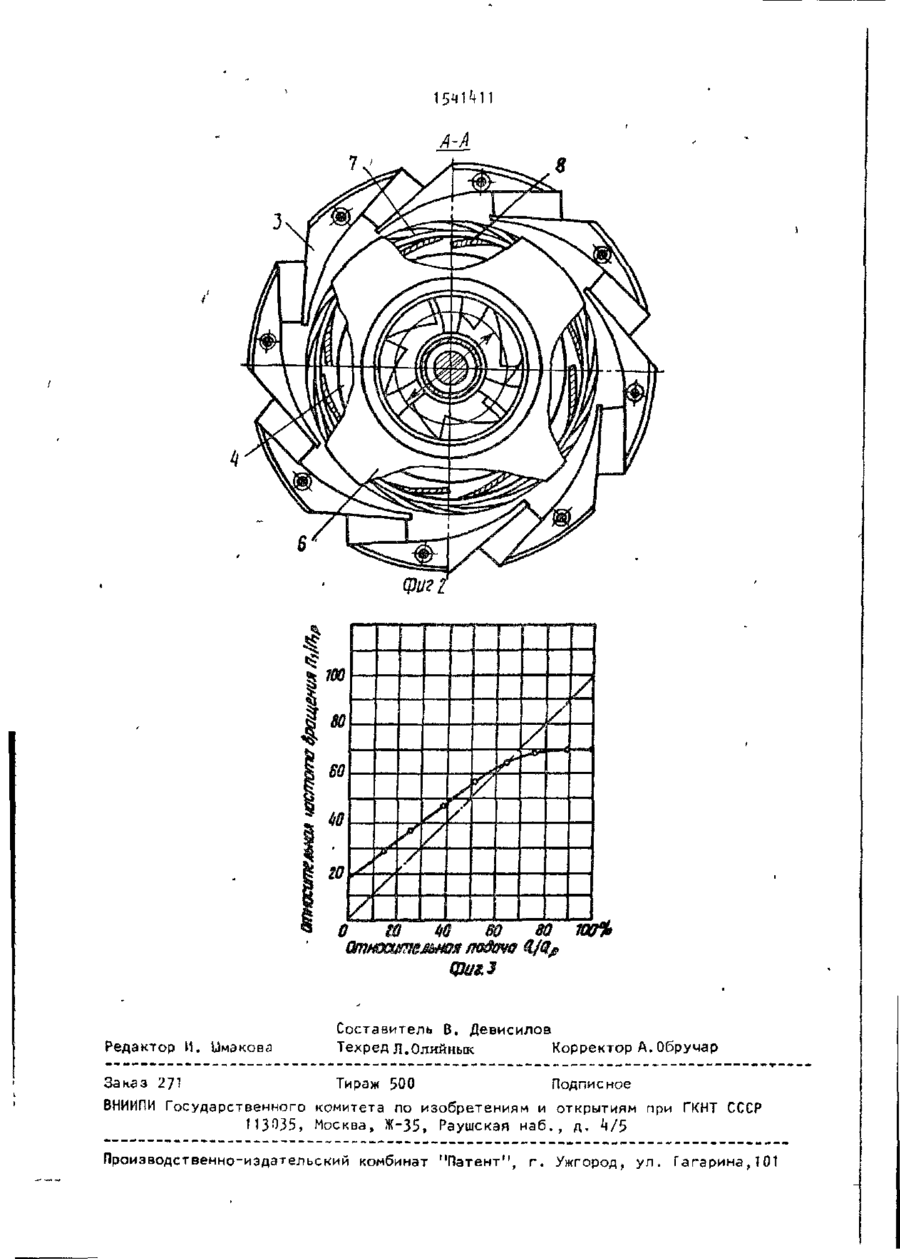

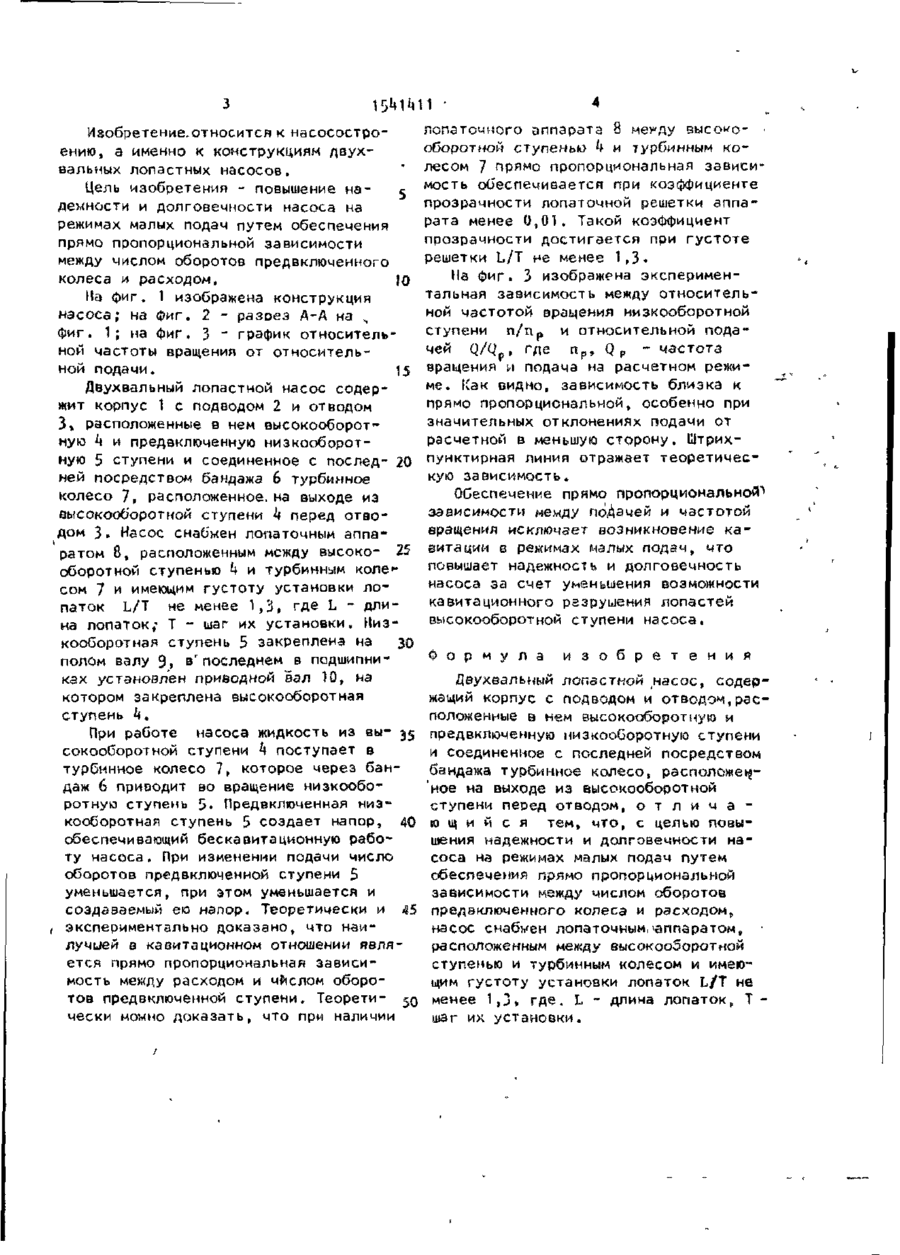

Изобретение относится к области насосостроения и предназначено для повышения надежности и долговечности насоса на режимах малых подач. Йидкость из ступени h поступает в турбинное колесо 7, которое приводит во вращение низкооборотную ступень 5, которая обеспечивает напор для бескавитационной работы насоса. При изменении подачи число оборотов ступени 5 уменьшается. Теоретически и экспериментально доказано,, что наилучшей о кавитзционном отношении является прямо пропорциональная зависимость мемду расходом и числом оборотов предвключенмой ступени 5. При наличии лопаточного аппарата 8 прямо пропорциональная зависимость обеспечивается при коэффициента прозрачности лопаточной решетки аппарата 8 менее 0,01. 3 ил. Фиг! Изобретение.относитсп к насосостроению, а именно к конструкциям дзухвальных лопастных насосов. Цель изобретения - повышение нас демности и долговечности насоса на режимах малых подач путем обеспечения прямо пропорциональной зависимости между числом оборотов предвключенного колеса и расходом. І0 На фиг. 1 изображена конструкция насоса; на фиг. 2 - разоеэ А-А на „ фиг. 1 ; на фиг. 3 ' график относительной частоты вращения от относительной подачи. 15 Двухвальный лопастной насос содержит корпус 1 с подводом 2 и отводом 3» расположенные в нем высокооборот" ную Ц и предвключенную низкооборотную 5 ступени и соединенное с послед- 20 ней посредством &андажа 6 турбинное колесо 7, расположенное, на выходе из высокооборотной ступени k перед отводом 3. Насос снабмен лопаточным аппаратом 8, расположенным между высоко- 25 оборотной ступенью Ц и турбинным коле>сом 7 и имеющим густоту установки лопаток L/T не менее 1,3» где L - длина лопаток; Т - шаг их установки. Низкооборотная ступень 5 закреплена на 30 полом валу 9, в'последнем в подшипниках установлен приеодной вал 10, на котором закреплена высокооборотная ступень ^ . При работе насоса жидкость из вы- 35 сокооборотной ступени k поступает в турбинное колесо 7» которое через бандаж 6 приводит во вращение низкооборотную ступень 5. Предвключенная низкооборотнап ступень 5 создает напор, 40 обеспечивающий бескавитационную работу насоса. При изменении подачи число оборотов предвключенной ступени 5 уменьшается, при этом уменьшается и создаваемый ею напор. Теоретически и 45 экспериментально доказано, что наилучией в кавитационном отношении является прямо пропорциональная зависимость между расходом и числом оборотов предвключенной ступени. Теорети- зо чески MOWно доказать, что при наличии лопаточного аппарата 8 меуду высоко- • оборотной ступенью h и турбинным колесом 7 прямо пропорциональная зависимость обеспечивается при коэффициенте прозрачности лопаточной решетки аппарата менее 0 , 0 1 . Такой коэффициент прозрачности достигается при густоте решетки L/T не менее 1,3. На фиг. 3 изображена экспериментальная зависимость между относительной частотой вращения низкооборотной ступени п/п» и относительной подачей Q/Qp, где п р , Q p - частота вращения и подача на расчетном режиме. (Сак видно, зависимость близка к прямо пропорциональной, особенно при значительных отклонениях подачи от расчетной в меньшую сторону. Штрихпунктирная линия отражает теоретическую зависимость. Обеспечение прямо пропорциональной1 зависимости мемду подачей и частотой вращения исключает возникновение к а витации в режимах малых подач, что повышает надежность и долговечность насоса за счет уменьшения возможности кавитационного разрушения лопастей высокооборотной ступени насоса. Ф о р м у л а и з о б р е т е н и я Двухвальный лопастной насос, содержащий корпус с подводом и отводом,расположенные в нем высокооборотную и предвключенную низкооборотную ступени и соединенное с последней посредством бандажа турбинное колесо, рэсположе^'ное на выходе из высокооборотной ступени перед отводом, о т л и ч а ющийся тем, что, с целью повышения надежности и долговечности насоса на режимах малых подач путем обеспечения прямо пропорциональной зависимости иежду числом оборотов предвключенного колеса и расходом, насос снабжен лопаточным,^аппаратом, расположенным между йысокооборотной ступенью и турбинным колесом и имеющим густоту установки лопаток L/T не менее 1,3» где. L - длина лопаток, Т шаг их установки. \ фиг I II ! / У / / У / / / 80 100% Редактор И. имэкова Составитель В. Девисилов Техред Л.ОЛИЙНЬЕК Корректор А. Обручар З а к а з 271 Тираж 500 Подписное ВНИИПИ Г о с у д а р с т в е н н о г о комитета по изобретениям и открытиям при ГКНТ СССР П3035, Москва, Ж-35 , Раушская наб . , д. **/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
