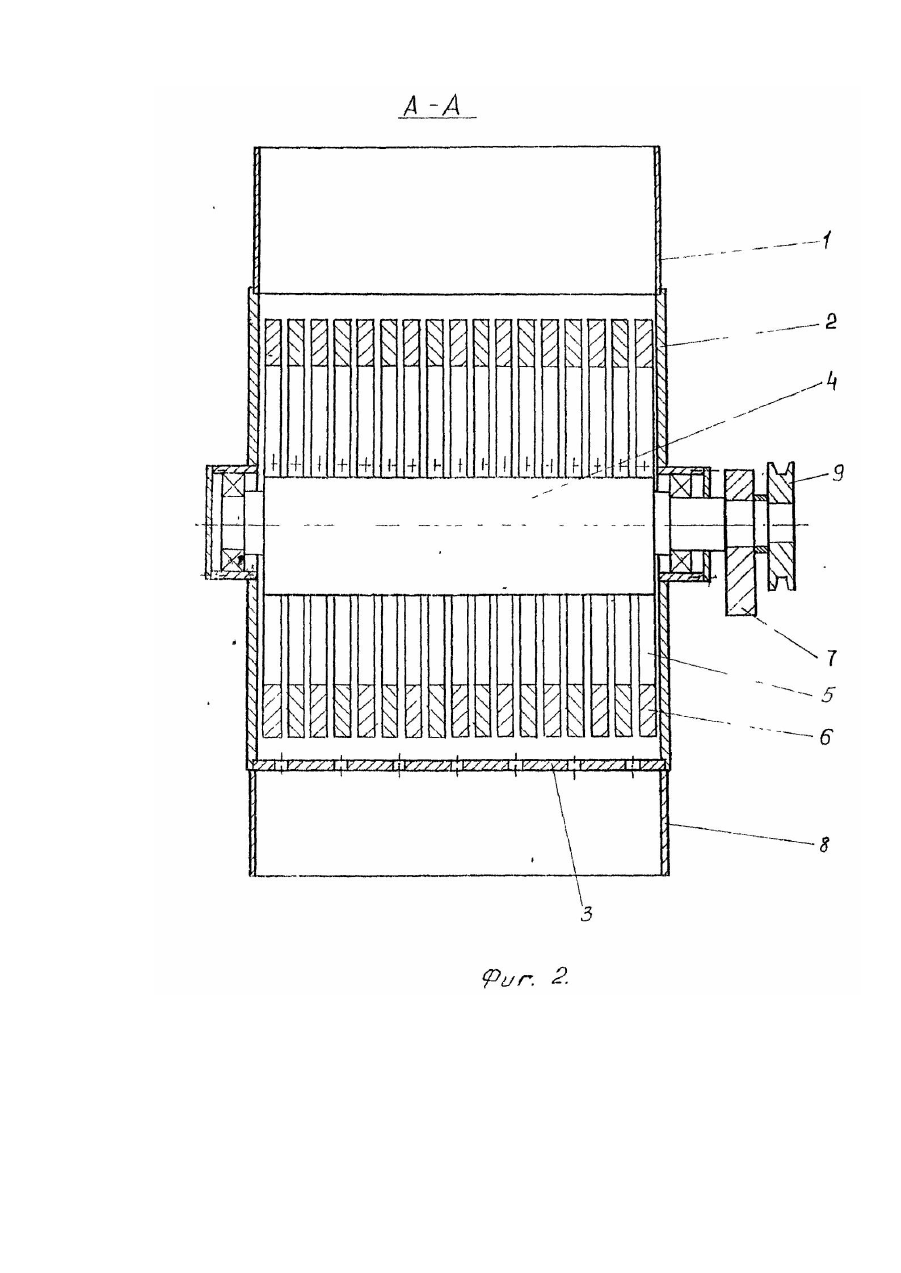

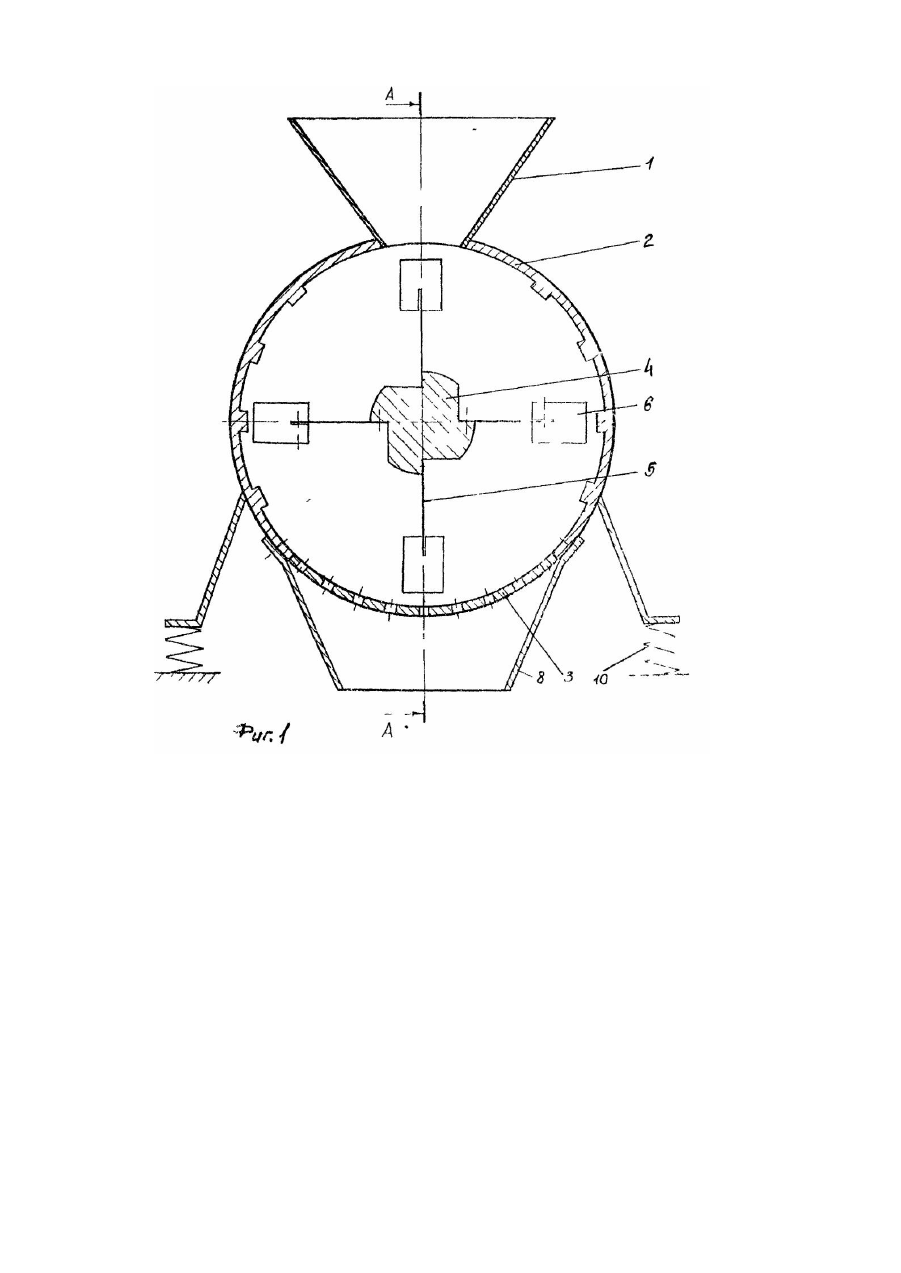

Дробарка ударної дії

Винахід відноситься до пристроїв подрібнення різних матеріалів, переважно сипучих, і може застосовуватись у переробці, харчовій, хімічній та інших галузях народного господарства. Відомі пристрої подрібнення ударної дії складаються з корпусу, ротора, насадженого на горизонтальний вал, завантажувального бункера І розвантажувального патрубка. Сирівцевий матеріал розколюється (дробиться) під дією прямих ударів ротора, що швидко обертається з тілами подрібнення і відбитим ударом корпусу. Проте ефективність роботи цих дробарок залежить від частоти обертання ротора, що, в свою чергу, накладає високі техніко-експлуатаційні вимоги до їх конструкцій. Найбільш близьким до передбачуваного винаходу за технічною схемою І принципом роботи є млин для приготування мінеральних суспензій, що складається з горизонтального ротора з лопотями, ударної плити, завантажувального бункера І вихідного лотка; на ударній плиті знаходяться виступи у вигляді клина поставленого назустріч ротору, що обертається І взаємодіє з пружними лопатями [1]. Так як робочий процес подрібнення залежить не тільки від відносної швидкості вдаряючого тіла по частинках матеріалу який подрібнюється, але і від співвідношення їх мас, вказаний пристрій не придатний для подрібнення сипучих матеріалів [2]. В основу винаходу поставлена мета, суть якої полягає у підвищенні ефективності робочого процесу подрібнення, а саме, збільшення відносної швидкості вдаряючих тіл без зміни частоти обертання ротора. Вказана мета досягається тим, що в дробарці, яка скаладається з корпусу, завантажувального бункера, розвантажувального патрубка, ротора і приводу, передбаченого молотки, що з'єднані з валом ротора за допомогою пружних елементів і приводиться в коливний рух дебалансним вібратором, завдяки чого молотки набувають додаткового прискорення. На фіг 1 показана дробарка ударної дії, загальний вигляд; на фіг.2 - розріз А-А на фіг.1. Дробарка складається з завантажувального бункера 1, корпусу 2, си та 3, ротора 4 до якого за допомогою плоских пружин 5 закріплені молотки 6, вібратора 7, що надає їй коливального руху Із заданою частотою І амплітудою, розвантажувального патрубка 8 Привід її здійснюється від шківа 9 клино-пасової передачі І електродвигуна. Корпус дробарки знаходиться на пружинних амортизаторах 10. Дробарка працює в такий спосіб. У завантажувальний бункер 1 засипається матеріал, який подрібнюється І відкидається до стінок корпуса 2 під дією молотків 6, що виконують обертально-коливний рух Обертання ротора 4 та спрямовані коливання корпусу 2 дробарки, що здійснюється за допомогою пружної підвіски 10 І вібратора 7, створюють технологічний ефект, який полягає в тому, що плоскі пружини 5 з молотками 6 відхиляються і, вібруючи, обома боками ударяють по твердих частинках матеріалу, руйнуючи його. Продукт подрібнення відводиться з корпусу 2 через сита 3 і розвантажувальний патрубок 8 Запропонований винахід дозволяє підвищити ефективність робочого процесу подрібнення.
