Робочий орган ланцюгового траншейного екскаватора

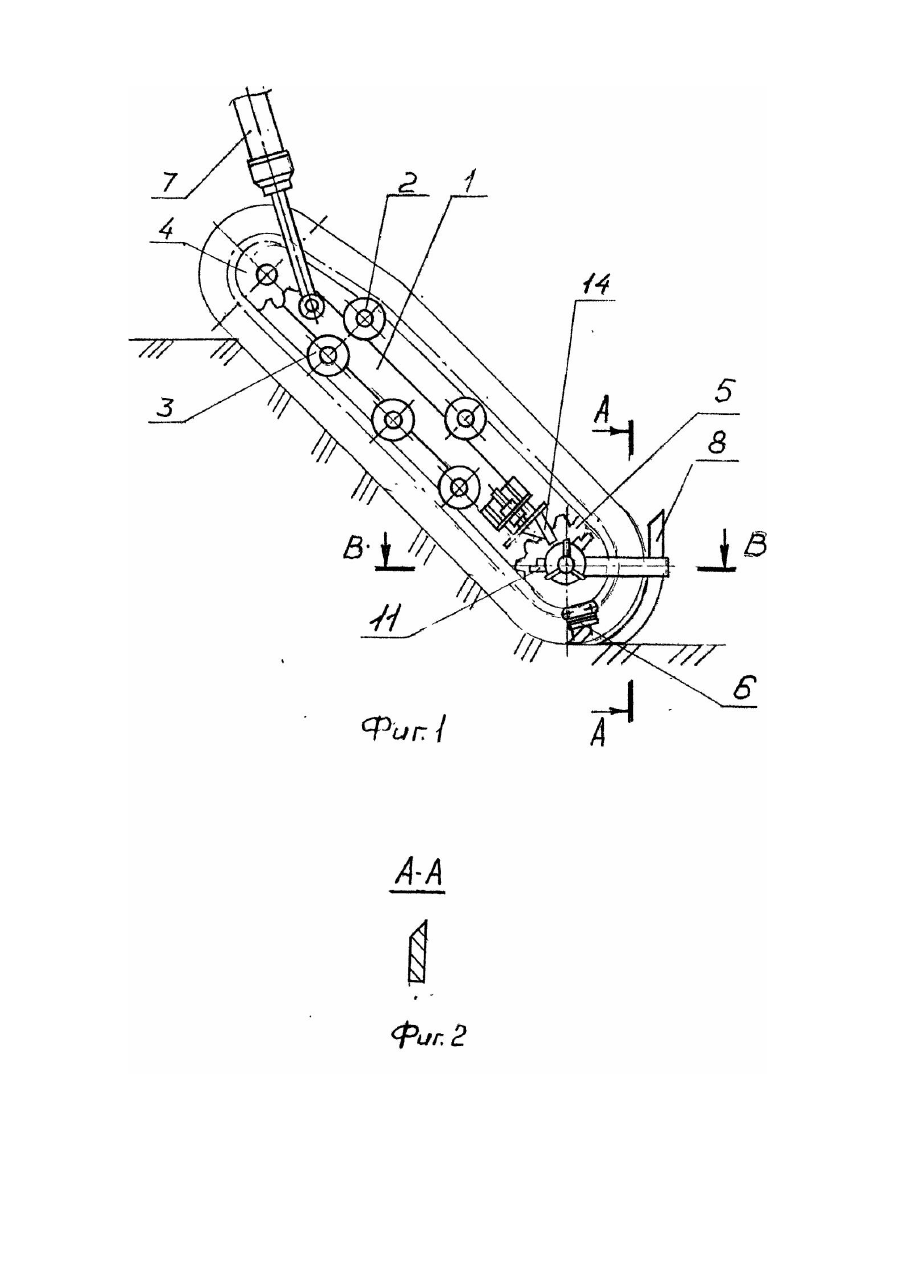

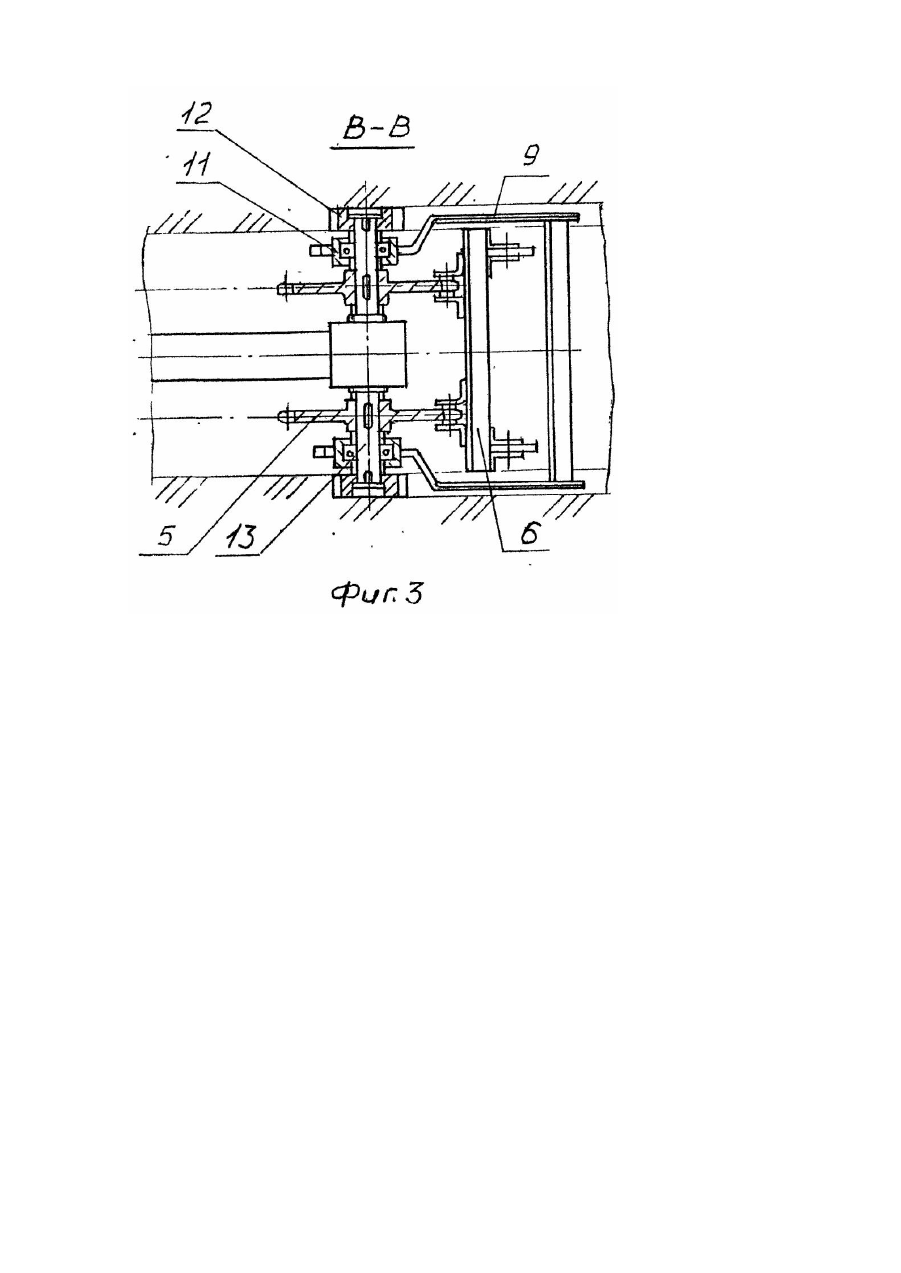

Изобретение относится к области землеройной техники, а именно к цепным тран-шейным экскаваторам, в частности к рабочим органам экскаваторов. Известны рабочие органы цепных траншейных экскаваторов, оборудованные зачи-стными устройствами. Например, экскаваторы с рабочими органами, оборудованными зачистными устройствами, состоящими из дополнительной рамы, снабженной зачистным скребком и крепящейся к раме рабочего органа [1]. Известен также экскаватор-дреноукладчик ЭТЦ-206 с рабочим органом, оборудованным управляемым зачистным устройством, состоящим из дополнительной рамы, крепящейся к раме рабочего органа, и дополнительно содержащим устройство для формирования профиля дна траншеи и укладки труб [2]. Известен и экскаватор-дреноукладчик ЭТЦ-163, оборудованный управляемым зачистным устройством, смонтированным на дополнительной раме, и цепным рабочим органом на основной раме, крепящейся к раме зачистного устройства [1], Недостатком конструкции известных рабочих органов с зачистными устройствами является сложность конструкции, громоздкость компоновки, что приводит к увеличению металлоемкости и габаритов машины в транспортном положении. Прототипом данного изобретения является рабочий орган цепного траншейного экскаватора с зачистным устройством, состоящим из зачистного башмака, прикрепленного к дополнительной раме рабочего органа с помощью тяг для возможности копирования дна отрываемой траншеи (экскаватор ЭТЦ-165А) [2] Недостатком прототипа является наличие дополнительной рамы, что требует дополнительного пространства на раме рабочего органа для ее крепления, что, в свою очередь, приводит к увеличению габаритов, усложняет конструкцию и металлоемкость рамы рабочего органа. Перечисленные недостатки ограничивают глубину отрываемой траншеи в случае необходимости зачистки дна траншеи (при прокладке водопроводов из чугунных и асбестоцементных тр уб), а также усложняют компоновку машины в транспортном положении. В основу изобретения поставлена задача ~ путем усовершенствования конструкции рабочего органа цепного траншейного экскаватора обеспечить: - улучшение компоновки машины в транспортном положении; - снижение металлоемкости рабочего органа; - отрывку траншеи любой глубины с формированием необходимого профиля дна траншеи. Для решения поставленной задачи предлагается цепной рабочий орган с зачистным устройством, выполненным в виде скребка, прикрепленного к оси натяжной звездочки рабочего органа цепного экскаватора, что дает возможность исключить дополнительную раму. Сущность изобретения поясняется чертежом, где на фиг. 1 показан предлагаемый рабочий орган с зачистным устройством, вид сбоку, на фиг. 2 - разрез А-А; на фиг. 3 - разрез В-В. Предлагаемый рабочий орган экскаватора состоит из рамы 1 с поддерживающими 2 и опорными 3 роликами, приводной 4 и натяжной 5 звездочками, рабочей цепи со скребками 6, механизма подъема рабочего органа 7, зачистного скребка 8, прикрепленного тягами 9 к специальным звеньям Юс упорами 11, фрез 12, закрепленных на валу 13 натяжной звездочки, и упоров 14, установленных на раме рабочего органа. Рабочий орган цепного траншейного экскаватора работает следующим образом. При заглублении рабочего органа скребки рабочей цепи 6 разрабатывают и выносят грунт из траншеи, при этом зачистной скребок 8 отклоняется и рабочий орган продолжает заглубляться до отметки дна траншеи, а фрезы 12, приводимые в движение валом 13, отрывают пазы в стенках траншеи для свободного прохода тяг 9, положение которых определяется зачистным скребком 8. Во время работы зачистной скребок 8 зачищает дно траншеи от осыпавшегося и неподобранного рабочим органом грунта, формирует профиль дна траншеи. Упоры 11 на специальных звеньях 10 и упор 14 на раме рабочего органа служат для предотвращения задевания'зачистного скребка 8 за скребки 6 рабочей цели в крайних положениях зачистного скребка. При выглублении рабочего органа острые кромки тяг 9 прорезают в стенках траншеи проход для себя. Профиль дна траншеи определяется профилем острой кромки зачистного скребка 8.
