Пушитильно-корчувальний робочий орган екскаватора

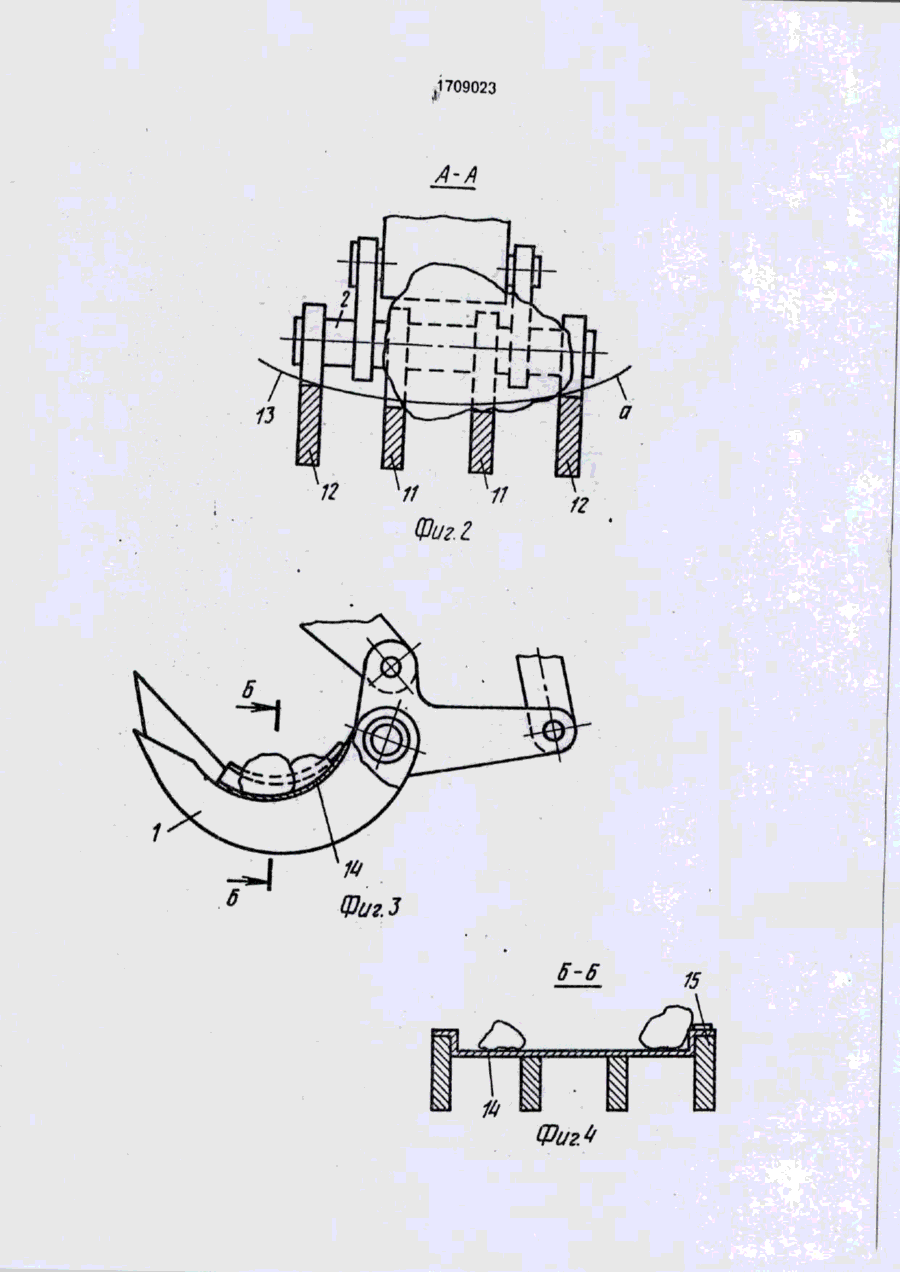

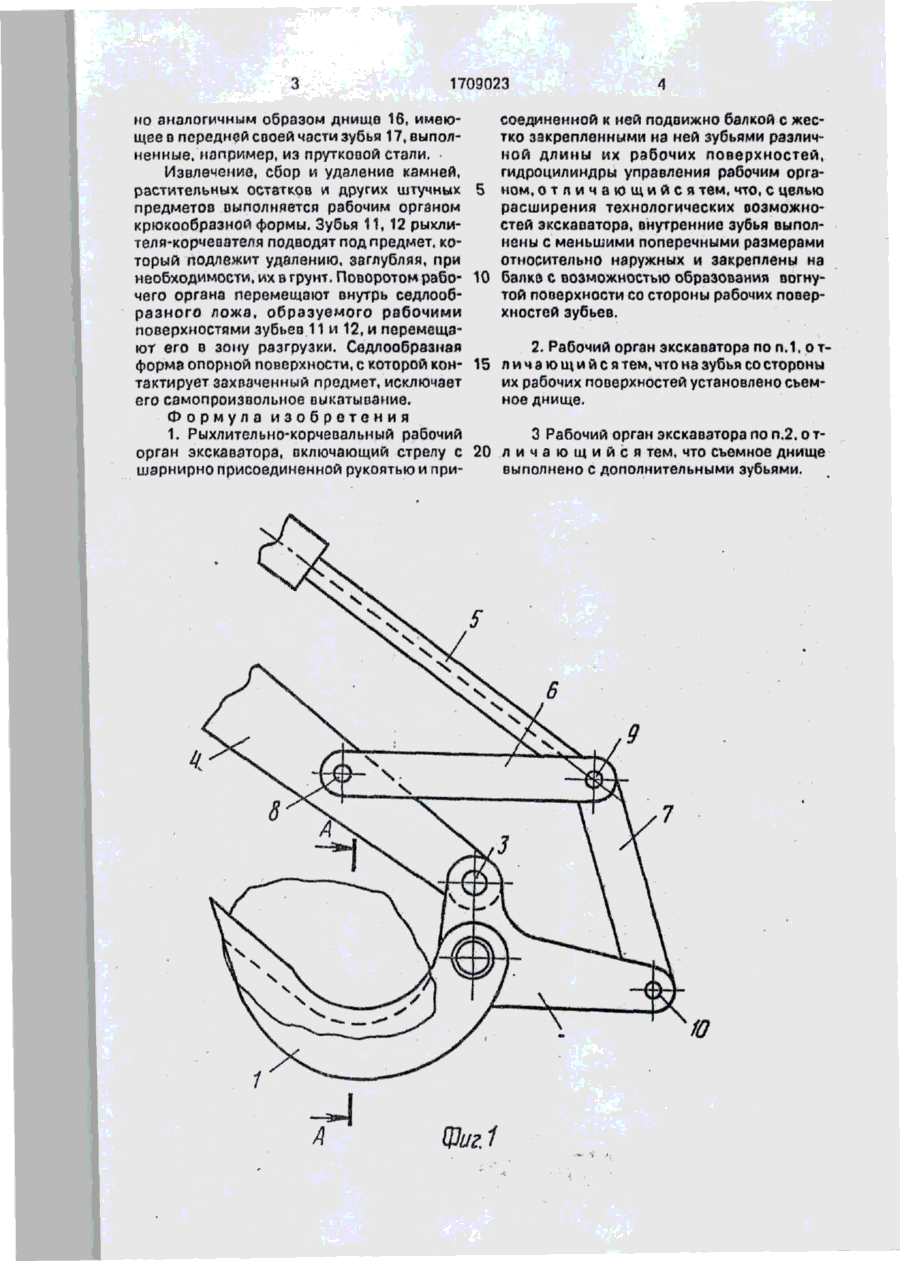

Изобретение относится к землеройной и мелиоративной технике, в частности к экскаваторам, оснащенным сменными рабочими органами (РО). Цепь - расширение технологических возможностей эскэватора. Зубья РО жестко закреплены нэ балке 2, шарнирно присоединенной к рукояти. Управление РО выполняется гидроцилиндром через звенья. Центральные зубья 11 РО выполнены с меньшими поперечными сечениями в сравнении с боковыми зубьями 12, а рабочие поверхности зубьев 11 смещены вниз относительно аналогичных поверхностей боковых зубьев 12. В результате опорная поверхность 13 имеет вогнутую форму. Съемные днища могут быть устзноалены на зубьях 11 и 12 для обеспечения извлечения мелких предметов. При работе зубья 11 и 12 подводятся под извлекаемый предмет и при необходимости заглубляются в грунт. Далее поворотом РО предмет захватывается и перемещается в вогнутую часть опорной поверхности 13 и транспортируется на разгрузку. 2 з.п. ф-пы, 6 ил. Изобретение относится к землеройной и мелиоративной технике, в частности к экскаваторам, оснащенным сменными рабочими органами. Цель изобретения - расширение технологических возможностей экскаватора. На фиг. 1 показан рабочий орган с вогнутой поверхностью со стороны рабочих поверхностей зубьев; на фиг.2 - сечение А-А на фиг. 1; на фиг.3 -рабочий орган с установленными на нем съемным днищем; на фиг.4 - сечение Б-Б на фиг.З: на фиг.5 - рабочий орган со сьемным днищем с дополнительными зубьями; на фиг.6 - сечение В-В на фиг.5. Зубья 1 рыхлительно-корчевзльного рабочего органа жестко закреплены на балке 2, которая шарнирно закрепляется осью 3 на рукояти 4. Гидроцилиндр 5 кинематически соединен с рабочим органом, например. с помощью звеньев 6 и 7, закрепленных на осях 8- 10. Поперечные сечения центральных зубьев 11 выполнены меньших размеров, а их рабочие поверхности смещены вниз по сравнению с положением аналогичных поверхностей боковых зубьев 12, в результате чегоопорная поверхность 13 имеет вогнутую форму. Съемное днище 14 крепится к зубьям, например, с помощью болтов 15. Вместо днища 14 может быть о 1709023 но аналогичным образом днище 16, имеюсоединенной к ней подвижно балкой с жесщеео передней своей части зубья 17,выполтко закрепленными на ней зубьями различненные, например, из прутковой стали. ной длины их рабочих поверхностей, гидроцилиндры управления рабочим оргаИзвлечение, сбор и удаление камней, ном, о т л и ч а ю щ и й с я тем, что, с целью растительных остатков и других штучных расширения технологических возможно предметов выполняется рабочим органом стей экскаватора, внутренние зубья выполкрюкообразной формы. Зубья 11, 12 рыхлинены с меньшими поперечными размерами теля-корчевателя подводят под предмет, коотносительно наружных и закреплены на торый подлежит удалению, заглубляя, при необходимости, их в грунт. Поворотом рабо- 10 балке с возможностью образования вогнутой поверхности со стороны рабочих поверчего органа перемещают внутрь седлообхностей зубьев. разного ложа, образуемого рабочими поверхностями зубьев 11 и 12, и перемещают его в зону разгрузки. Седлообразная 2. Рабочий орган экскаватора по п.1, отформа опорной поверхности, с которой кон- 15 л и ч э ю щ и й с я тем. что на зубья со стороны тактирует захваченный предмет, исключает их рабочих поверхностей установлено съемего самопроизвольное выкатывание. ное днище. Формула изобретения 1. Рыхлительно-корчевальный рабочий 3 Рабочий орган экскаватора по п.2. о торган экскаватора, включающий стрелу с 20 л и ч а ю щ и й с я тем, что съемное днище шарнирно присоединенной рукоятью и привыполнено с дополнительными зубьями. ,1709023 A-A 12 6-6 Фиг 4 1709023 П фи г 6 Редактор 3 Ходакова Составитель В.Бритарео Техред М.Моргентал Корректор И.Мускз Заказ 412 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент*, г. Ужгород, ул.Гагарина, 101
