Установка для очищення каналів

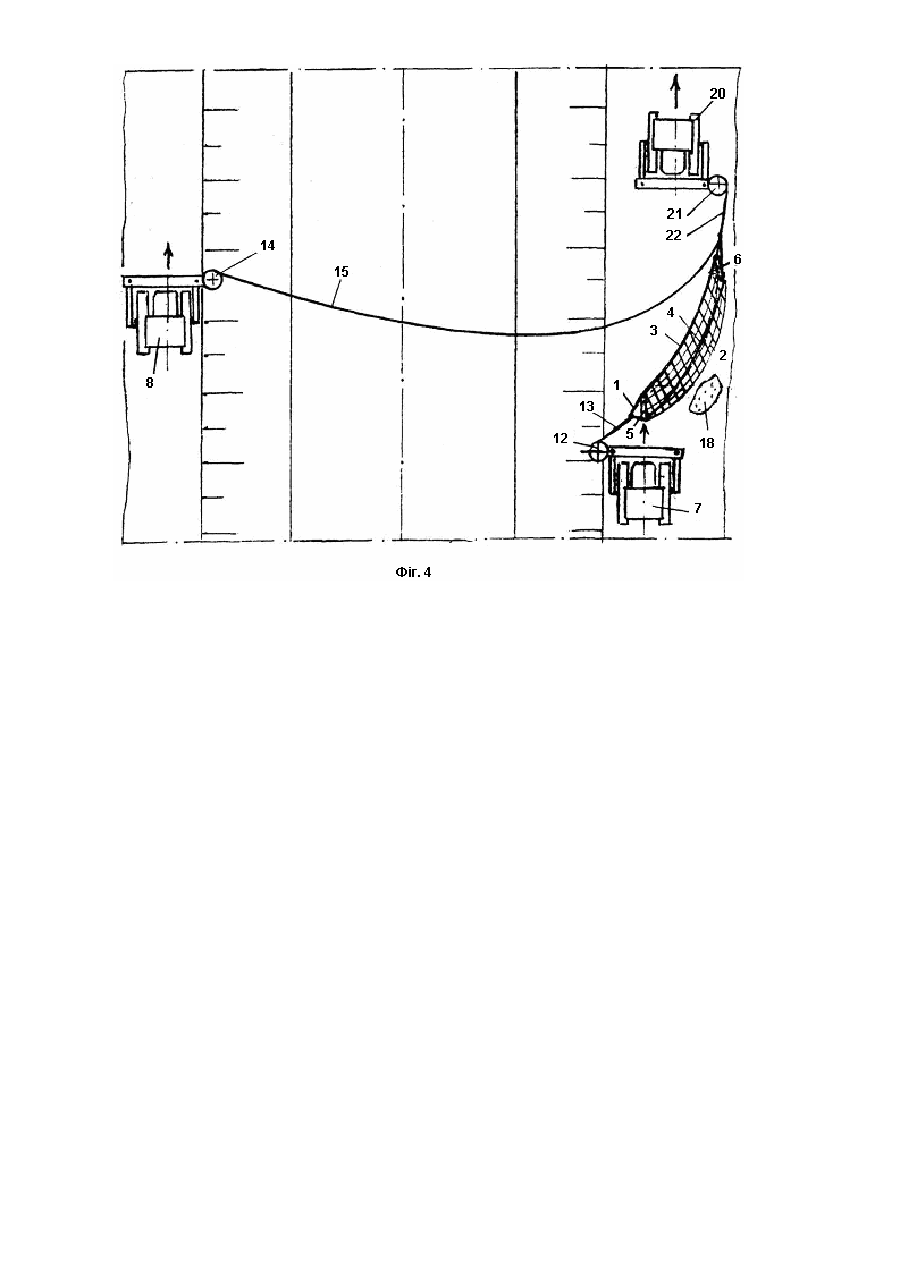

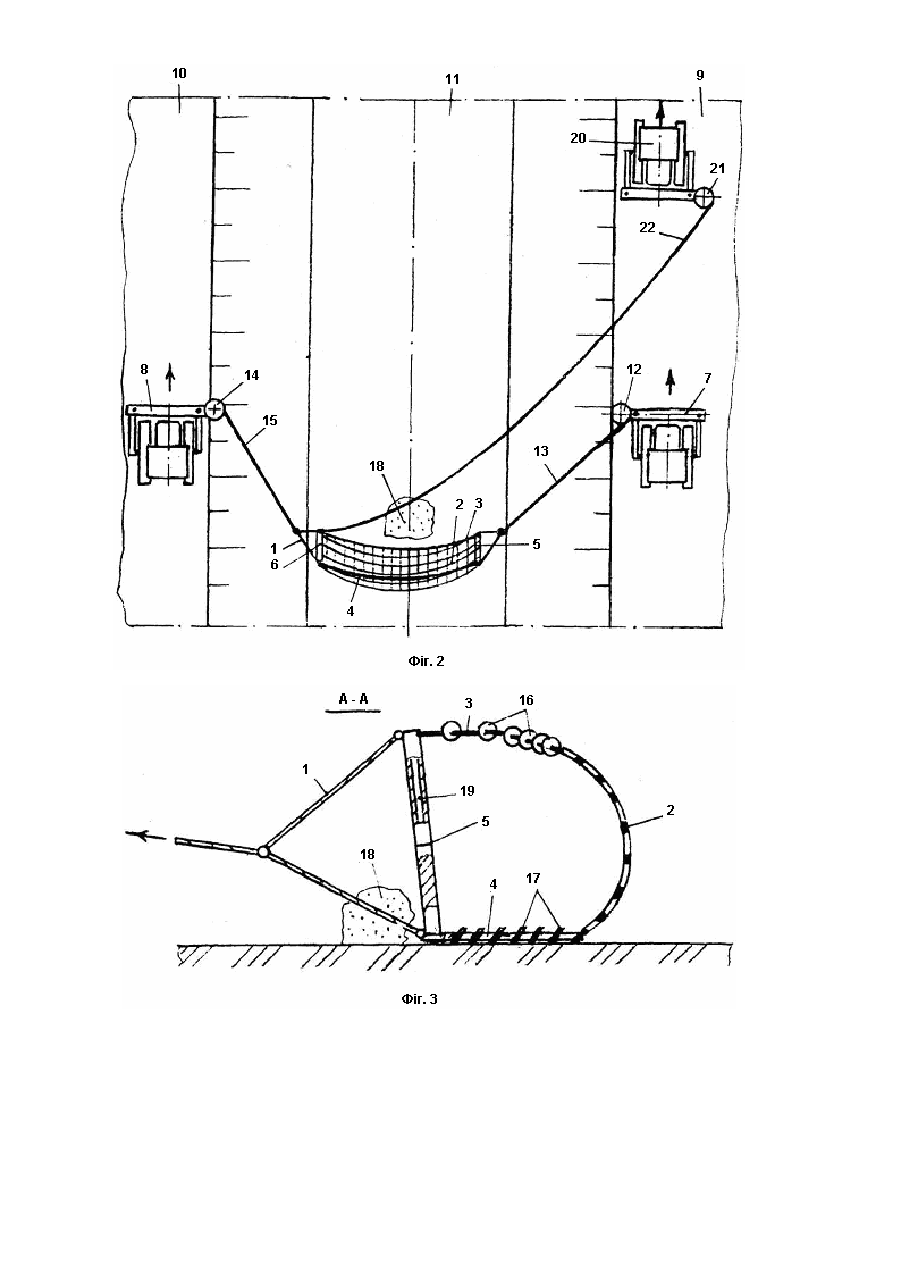

Запропонована корисна модель відноситься до пристроїв для очищення каналів та водоймищ від донних мулових відкладень мінерального та рослинного походження. Відома установка для очищення дна каналів, яка містить транспортний засіб, до бокової частини якого прикріплена несуча рама з ковшем та тяговою лебідкою [авторське свідоцтво СРСР №638685, МКВ Е 02 F 5/28, Б.В. 1978, №17]. Недоліком цієї установки є те, що її можливо застосувати тільки для очищення невеликих каналів. Найближчим аналогом по технічній суті і досягненню ефекту є установка для очищення каналів, яка виконана у вигляді гаманцевого неводу з сітчастого полотна з верхнім підбором, який утримується поплавками, нижнім підбором, який притискується до дна каналу грузилами, бокових стійок, механізму робочого пересування неводу, з'єднаного з боковими стійками двома тяговими канатами, та механізму розвантаження неводу на березі каналу [авторське свідоцтво СРСР №326938, МКВ А 01К 73/00, Б.В. 1972, №5]. Недоліком цієї установки є недостатня ефективність її використання при очищенні замулених каналів через складність виконання операцій по витяганню на берег невода та його розвантаженню від витягнутого на берег мулу мінерального та рослинного походження. В основу корисної моделі поставлено задачу підвищення ефективності очищення каналів від мулу мінерального та рослинного походження. Поставлена задача вирішується тим, що механізм робочого пересування неводу виконаний у вигляді розташованих на протилежних бермах каналів двох тракторів з тяговими лебідками, на барабани яких намотані найближчі до кожного з цих тракторів тягові канати невода, при цьому механізм розвантаження неводу виконаний у вигляді додаткового трактора, встановленого на бермі каналу попереду одного з тракторів робочого пересування неводу, а канат від тягової лебідки додаткового трактора з'єднаний з більш віддаленою від додаткового трактора боковою стійкою невода. Грузила на нижньому підборі неводу виконані у вигляді ножів. Викладена суть корисної моделі пояснюється кресленнями, на яких показано: на Фіг.1 - вид ззаду, а на Фіг.2 вид зверху установки в момент очищення каналу; на Фіг.3 - розріз по А-А на Фіг.1; на Фіг.4 - вид зверху установки в момент розвантаження мулу на бермі каналу. Установка виконана у вигляді гаманцевого неводу 1, який містить сітчасте полотно 2 з верхнім підбором 3, нижнім підбором 4, боковими стійками 5 і 6. Установка містить механізм робочого пересування неводу 1, виконаний у вигляді розташованих на протилежних бермах каналів тракторів 7 і 8, розташованих на протилежних бермах 9 і 10 каналу 11. Трактор 7 виконаний з тяговою лебідкою 12 і тяговим канатом 13, кінець якого прикріплений до стійки 5. Трактор 8 виконаний з тяговою лебідкою 14 і тяговим канатом 15, кінець якого прикріплений до стійки 6. На верхньому підборі 3 розміщені поплавки 16. На нижньому підборі 4 розміщені ножі 17 для зрізання мулу 18 з дна каналу 11. Для забезпечення вертикального розташування в воді металевих стійок 5 і 6 верхні їх кінці виконані у вигляді поплавків з порожнинами 19, а нижні кінці стійок 5 і 6 виконані у вигляді грузила без порожнини 19. Для витягання мулу 18 на берму 9 та розвантаження неводу 1 установка містить додатковий трактор 20 з лебідкою 21 та канатом 22, вільний кінець якого прикріплений до стійки 6. Установка для очищення каналів працює наступним чином. Шляхом натягування канату 13 лебідкою 12 трактора 7 і канату 15 лебідкою 14 трактора 8, а також вільного розмотування канату 22 з барабану лебідки 21 трактора 22 забезпечують необхідне розташування неводу 1 в руслі каналу 11. Шляхом одночасного робочого пересування тракторів 7, 8 і 20 виконують очищення русла каналу 11 від мулу 18. При цьому мул 18 зрізається ножами 17 і потрапляє в невід 1. Після остаточного заповнення неводу 1 мулом 18, рух тракторів 7, 8 і 20 призупиняють. Далі шляхом натягування канатів 13 і 22 лебідками 12 і 21, а також вільного випускання канату 15 з лебідки 14 невід 1 витягають на берму 9. В кінці витягання невід 1 змінює кутову орієнтацію у горизонтальній площині - повертається на кут (93°-95°) відносно свого робочого положення в каналі 11. Після цього забезпечують пересування на 1-3м вздовж берми 9 тракторів 7 і 21 при натягнутих канатах 13 і 22 і не натягнутому канаті 15. Невід 1 повністю звільняється від мулу 18. Натягуванням канату 15 лебідкою 14 і вільним випусканням канату 13 з лебідки 12 і канату 22 з лебідки 21 невід затягують в канал 11 на нову робочу позицію. Корисна модель може бути застосована для очищення каналів та лінійно протяжних водоймищ від донних мулових відкладень мінерального та рослинного походження. При цьому розмір чарунок сітки неводу вибирається в залежності від розміру грудок мулови х відкладень.
