Пристрій для очищення внутрішніх каналів (варіанти) та спосіб очищення внутрішніх каналів

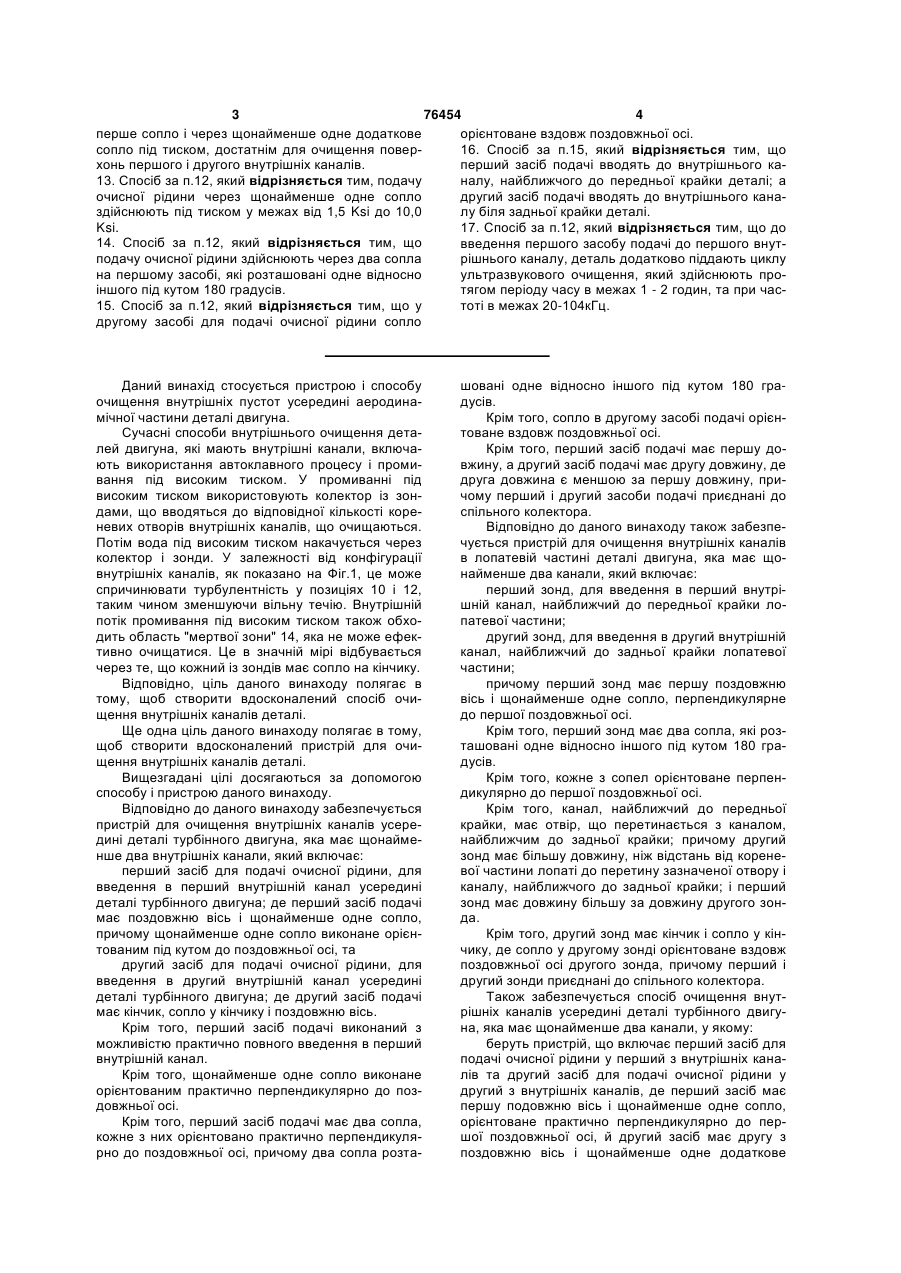

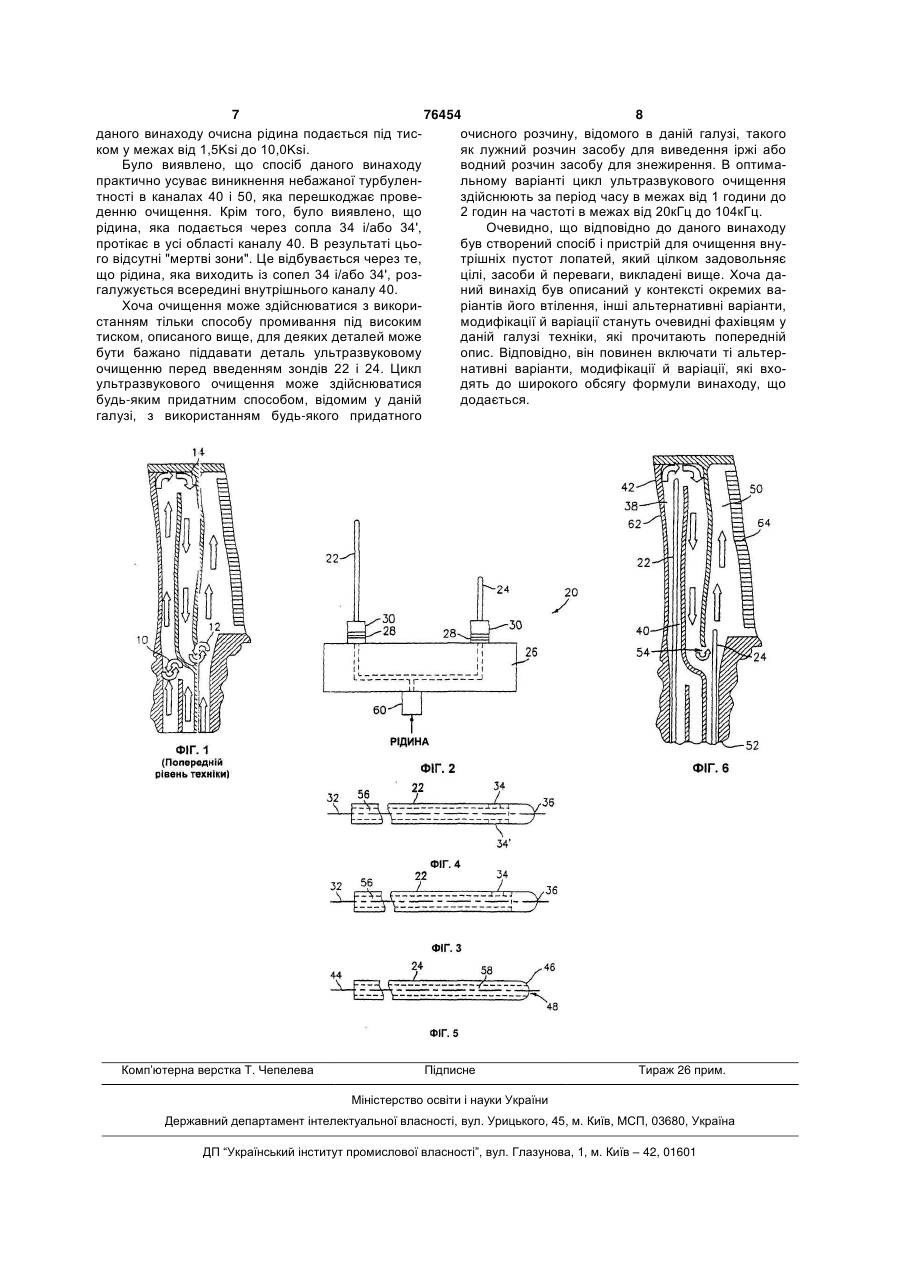

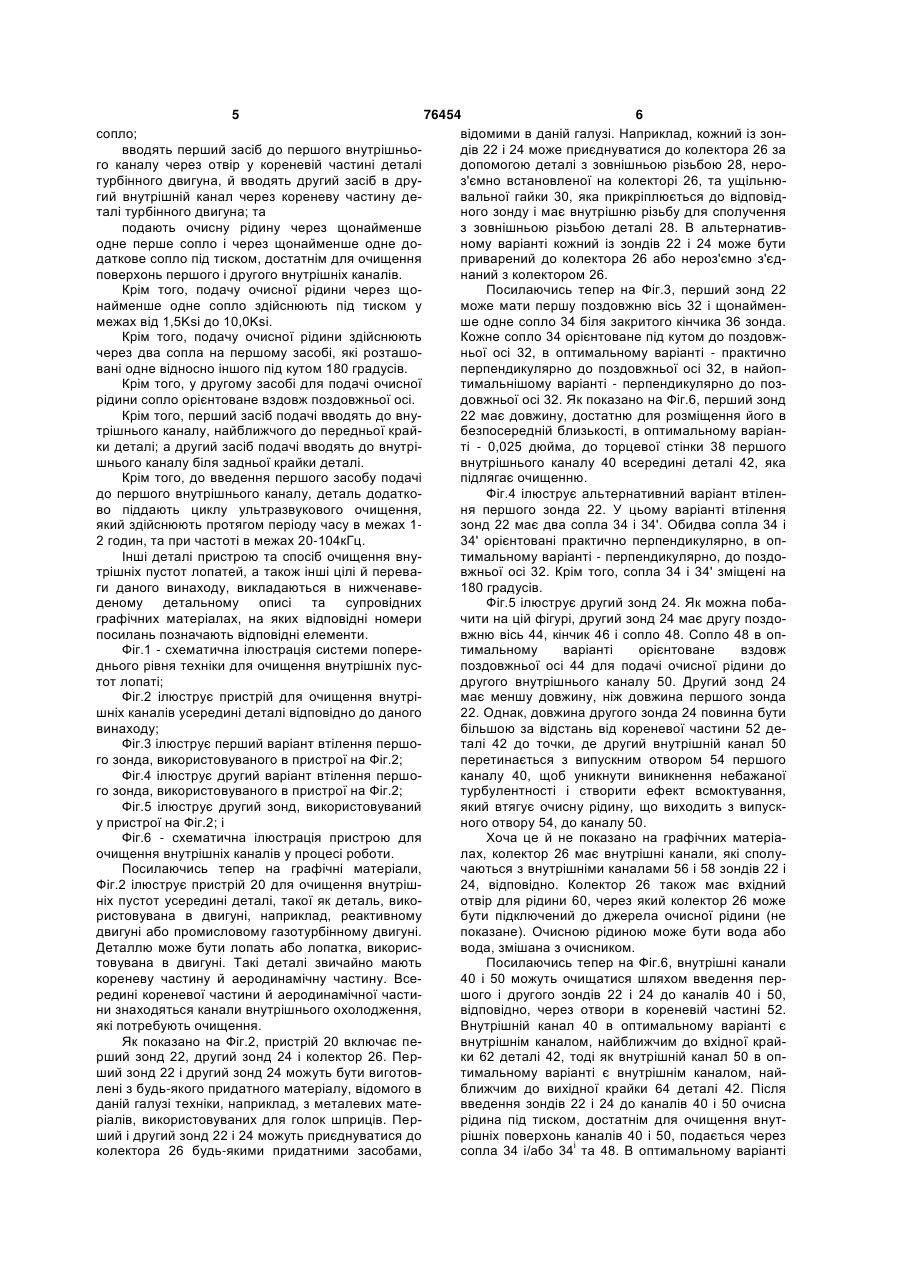

1. Пристрій для очищення внутрішніх каналів усередині деталі турбінного двигуна, яка має щонайменше два внутрішніх канали, який включає: перший засіб для подачі очисної рідини для введення в перший внутрішній канал усередині деталі турбінного двигуна; де перший засіб подачі має поздовжню вісь і щонайменше одне сопло, причому щонайменше одне сопло виконане орієнтованим під кутом до поздовжньої осі, та другий засіб для подачі очисної рідини для введення в другий внутрішній канал усередині деталі турбінного двигуна; де другий засіб подачі має кінчик, сопло у кінчику і поздовжню вісь. 2. Пристрій за п.1, який відрізняється тим, що перший засіб подачі виконаний з можливістю практично повного введення в перший внутрішній канал. 3. Пристрій за п.1, який відрізняється тим, що щонайменше одне сопло виконане орієнтованим практично перпендикулярно до поздовжньої осі. 4. Пристрій за п.1, який відрізняється тим, що перший засіб подачі має два сопла, кожне з них орієнтовано практично перпендикулярно до поздовжньої осі, причому два сопла розташовані одне відносно іншого під кутом 180 градусів. 5. Пристрій за п.1, який відрізняється тим, що сопло в другому засобі подачі орієнтоване вздовж поздовжньої осі. 6. Пристрій за п.1, який відрізняється тим, що перший засіб подачі має першу довжину, а другий засіб подачі має другу довжину, де друга довжина є меншою за першу довжину, причому перший і другий засоби подачі приєднані до спільного колектора. 7. Пристрій для очищення внутрішніх каналів в 2 (19) 1 3 76454 4 перше сопло і через щонайменше одне додаткове орієнтоване вздовж поздовжньої осі. 16. Спосіб за п.15, який відрізняється тим, що сопло під тиском, достатнім для очищення поверхонь першого і другого внутрішніх каналів. перший засіб подачі вводять до внутрішнього ка13. Спосіб за п.12, який відрізняється тим, подачу налу, найближчого до передньої крайки деталі; а очисної рідини через щонайменше одне сопло другий засіб подачі вводять до внутрішнього каназдійснюють під тиском у межах від 1,5 Ksi до 10,0 лу біля задньої крайки деталі. 17. Спосіб за п.12, який відрізняється тим, що до Ksi. 14. Спосіб за п.12, який відрізняється тим, що введення першого засобу подачі до першого внутподачу очисної рідини здійснюють через два сопла рішнього каналу, деталь додатково піддають циклу на першому засобі, які розташовані одне відносно ультразвукового очищення, який здійснюють проіншого під кутом 180 градусів. тягом періоду часу в межах 1 - 2 годин, та при час15. Спосіб за п.12, який відрізняється тим, що у тоті в межах 20-104кГц. другому засобі для подачі очисної рідини сопло Даний винахід стосується пристрою і способу очищення внутрішніх пустот усередині аеродинамічної частини деталі двигуна. Сучасні способи внутрішнього очищення деталей двигуна, які мають внутрішні канали, включають використання автоклавного процесу і промивання під високим тиском. У промиванні під високим тиском використовують колектор із зондами, що вводяться до відповідної кількості кореневих отворів внутрішніх каналів, що очищаються. Потім вода під високим тиском накачується через колектор і зонди. У залежності від конфігурації внутрішніх каналів, як показано на Фіг.1, це може спричинювати турбулентність у позиціях 10 і 12, таким чином зменшуючи вільну течію. Внутрішній потік промивання під високим тиском також обходить область "мертвої зони" 14, яка не може ефективно очищатися. Це в значній мірі відбувається через те, що кожний із зондів має сопло на кінчику. Відповідно, ціль даного винаходу полягає в тому, щоб створити вдосконалений спосіб очищення внутрішніх каналів деталі. Ще одна ціль даного винаходу полягає в тому, щоб створити вдосконалений пристрій для очищення внутрішніх каналів деталі. Вищезгадані цілі досягаються за допомогою способу і пристрою даного винаходу. Відповідно до даного винаходу забезпечується пристрій для очищення внутрішніх каналів усередині деталі турбінного двигуна, яка має щонайменше два внутрішніх канали, який включає: перший засіб для подачі очисної рідини, для введення в перший внутрішній канал усередині деталі турбінного двигуна; де перший засіб подачі має поздовжню вісь і щонайменше одне сопло, причому щонайменше одне сопло виконане орієнтованим під кутом до поздовжньої осі, та другий засіб для подачі очисної рідини, для введення в другий внутрішній канал усередині деталі турбінного двигуна; де другий засіб подачі має кінчик, сопло у кінчику і поздовжню вісь. Крім того, перший засіб подачі виконаний з можливістю практично повного введення в перший внутрішній канал. Крім того, щонайменше одне сопло виконане орієнтованим практично перпендикулярно до поздовжньої осі. Крім того, перший засіб подачі має два сопла, кожне з них орієнтовано практично перпендикулярно до поздовжньої осі, причому два сопла розта шовані одне відносно іншого під кутом 180 градусів. Крім того, сопло в другому засобі подачі орієнтоване вздовж поздовжньої осі. Крім того, перший засіб подачі має першу довжину, а другий засіб подачі має другу довжину, де друга довжина є меншою за першу довжину, причому перший і другий засоби подачі приєднані до спільного колектора. Відповідно до даного винаходу також забезпечується пристрій для очищення внутрішніх каналів в лопатевій частині деталі двигуна, яка має щонайменше два канали, який включає: перший зонд, для введення в перший внутрішній канал, найближчий до передньої крайки лопатевої частини; другий зонд, для введення в другий внутрішній канал, найближчий до задньої крайки лопатевої частини; причому перший зонд має першу поздовжню вісь і щонайменше одне сопло, перпендикулярне до першої поздовжньої осі. Крім того, перший зонд має два сопла, які розташовані одне відносно іншого під кутом 180 градусів. Крім того, кожне з сопел орієнтоване перпендикулярно до першої поздовжньої осі. Крім того, канал, найближчий до передньої крайки, має отвір, що перетинається з каналом, найближчим до задньої крайки; причому другий зонд має більшу довжину, ніж відстань від кореневої частини лопаті до перетину зазначеної отвору і каналу, найближчого до задньої крайки; і перший зонд має довжину більшу за довжину другого зонда. Крім того, другий зонд має кінчик і сопло у кінчику, де сопло у другому зонді орієнтоване вздовж поздовжньої осі другого зонда, причому перший і другий зонди приєднані до спільного колектора. Також забезпечується спосіб очищення внутрішніх каналів усередині деталі турбінного двигуна, яка має щонайменше два канали, у якому: беруть пристрій, що включає перший засіб для подачі очисної рідини у перший з внутрішніх каналів та другий засіб для подачі очисної рідини у другий з внутрішніх каналів, де перший засіб має першу подовжню вісь і щонайменше одне сопло, орієнтоване практично перпендикулярно до першої поздовжньої осі, й другий засіб має другу з поздовжню вісь і щонайменше одне додаткове 5 76454 6 сопло; відомими в даній галузі. Наприклад, кожний із зонвводять перший засіб до першого внутрішньодів 22 і 24 може приєднуватися до колектора 26 за го каналу через отвір у кореневій частині деталі допомогою деталі з зовнішньою різьбою 28, неротурбінного двигуна, й вводять другий засіб в друз'ємно встановленої на колекторі 26, та ущільнюгий внутрішній канал через кореневу частину девальної гайки 30, яка прикріплюється до відповідталі турбінного двигуна; та ного зонду і має внутрішню різьбу для сполучення подають очисну рідину через щонайменше з зовнішньою різьбою деталі 28. В альтернативодне перше сопло і через щонайменше одне доному варіанті кожний із зондів 22 і 24 може бути даткове сопло під тиском, достатнім для очищення приварений до колектора 26 або нероз'ємно з'єдповерхонь першого і другого внутрішніх каналів. наний з колектором 26. Крім того, подачу очисної рідини через щоПосилаючись тепер на Фіг.3, перший зонд 22 найменше одне сопло здійснюють під тиском у може мати першу поздовжню вісь 32 і щонайменмежах від 1,5Ksi до 10,0Ksi. ше одне сопло 34 біля закритого кінчика 36 зонда. Крім того, подачу очисної рідини здійснюють Кожне сопло 34 орієнтоване під кутом до поздовжчерез два сопла на першому засобі, які розташоньої осі 32, в оптимальному варіанті - практично вані одне відносно іншого під кутом 180 градусів. перпендикулярно до поздовжньої осі 32, в найопКрім того, у другому засобі для подачі очисної тимальнішому варіанті - перпендикулярно до позрідини сопло орієнтоване вздовж поздовжньої осі. довжньої осі 32. Як показано на Фіг.6, перший зонд Крім того, перший засіб подачі вводять до вну22 має довжину, достатню для розміщення його в трішнього каналу, найближчого до передньої крайбезпосередній близькості, в оптимальному варіанки деталі; а другий засіб подачі вводять до внутріті - 0,025 дюйма, до торцевої стінки 38 першого шнього каналу біля задньої крайки деталі. внутрішнього каналу 40 всередині деталі 42, яка Крім того, до введення першого засобу подачі підлягає очищенню. до першого внутрішнього каналу, деталь додаткоФіг.4 ілюструє альтернативний варіант втіленво піддають циклу ультразвукового очищення, ня першого зонда 22. У цьому варіанті втілення який здійснюють протягом періоду часу в межах 1зонд 22 має два сопла 34 і 34'. Обидва сопла 34 і 2 годин, та при частоті в межах 20-104кГц. 34' орієнтовані практично перпендикулярно, в опІнші деталі пристрою та спосіб очищення внутимальному варіанті - перпендикулярно, до поздотрішніх пустот лопатей, а також інші цілі й перевавжньої осі 32. Крім того, сопла 34 і 34' зміщені на ги даного винаходу, викладаються в нижченаве180 градусів. деному детальному описі та супровідних Фіг.5 ілюструє другий зонд 24. Як можна побаграфічних матеріалах, на яких відповідні номери чити на цій фігурі, другий зонд 24 має другу поздопосилань позначають відповідні елементи. вжню вісь 44, кінчик 46 і сопло 48. Сопло 48 в опФіг.1 - схематична ілюстрація системи поперетимальному варіанті орієнтоване вздовж днього рівня техніки для очищення внутрішніх пуспоздовжньої осі 44 для подачі очисної рідини до тот лопаті; другого внутрішнього каналу 50. Другий зонд 24 Фіг.2 ілюструє пристрій для очищення внутрімає меншу довжину, ніж довжина першого зонда шніх каналів усередині деталі відповідно до даного 22. Однак, довжина другого зонда 24 повинна бути винаходу; більшою за відстань від кореневої частини 52 деФіг.3 ілюструє перший варіант втілення першоталі 42 до точки, де другий внутрішній канал 50 го зонда, використовуваного в пристрої на Фіг.2; перетинається з випускним отвором 54 першого Фіг.4 ілюструє другий варіант втілення першоканалу 40, щоб уникнути виникнення небажаної го зонда, використовуваного в пристрої на Фіг.2; турбулентності і створити ефект всмоктування, Фіг.5 ілюструє другий зонд, використовуваний який втягує очисну рідину, що виходить з випуску пристрої на Фіг.2; і ного отвору 54, до каналу 50. Фіг.6 - схематична ілюстрація пристрою для Хоча це й не показано на графічних матеріаочищення внутрішніх каналів у процесі роботи. лах, колектор 26 має внутрішні канали, які сполуПосилаючись тепер на графічні матеріали, чаються з внутрішніми каналами 56 і 58 зондів 22 і Фіг.2 ілюструє пристрій 20 для очищення внутріш24, відповідно. Колектор 26 також має вхідний ніх пустот усередині деталі, такої як деталь, викоотвір для рідини 60, через який колектор 26 може ристовувана в двигуні, наприклад, реактивному бути підключений до джерела очисної рідини (не двигуні або промисловому газотурбінному двигуні. показане). Очисною рідиною може бути вода або Деталлю може бути лопать або лопатка, викорисвода, змішана з очисником. товувана в двигуні. Такі деталі звичайно мають Посилаючись тепер на Фіг.6, внутрішні канали кореневу частину й аеродинамічну частину. Все40 і 50 можуть очищатися шляхом введення перредині кореневої частини й аеродинамічної частишого і другого зондів 22 і 24 до каналів 40 і 50, ни знаходяться канали внутрішнього охолодження, відповідно, через отвори в кореневій частині 52. які потребують очищення. Внутрішній канал 40 в оптимальному варіанті є Як показано на Фіг.2, пристрій 20 включає певнутрішнім каналом, найближчим до вхідної крайрший зонд 22, другий зонд 24 і колектор 26. Перки 62 деталі 42, тоді як внутрішній канал 50 в опший зонд 22 і другий зонд 24 можуть бути виготовтимальному варіанті є внутрішнім каналом, найлені з будь-якого придатного матеріалу, відомого в ближчим до вихідної крайки 64 деталі 42. Після даній галузі техніки, наприклад, з металевих матевведення зондів 22 і 24 до каналів 40 і 50 очисна ріалів, використовуваних для голок шприців. Перрідина під тиском, достатнім для очищення внутший і другий зонд 22 і 24 можуть приєднуватися до рішніх поверхонь каналів 40 і 50, подається через колектора 26 будь-якими придатними засобами, сопла 34 і/або 34і та 48. В оптимальному варіанті 7 76454 8 даного винаходу очисна рідина подається під тисочисного розчину, відомого в даній галузі, такого ком у межах від 1,5Ksi до 10,0Ksi. як лужний розчин засобу для виведення іржі або Було виявлено, що спосіб даного винаходу водний розчин засобу для знежирення. В оптимапрактично усуває виникнення небажаної турбуленльному варіанті цикл ультразвукового очищення тності в каналах 40 і 50, яка перешкоджає провездійснюють за період часу в межах від 1 години до денню очищення. Крім того, було виявлено, що 2 годин на частоті в межах від 20кГц до 104кГц. рідина, яка подається через сопла 34 і/або 34', Очевидно, що відповідно до даного винаходу протікає в усі області каналу 40. В результаті цьобув створений спосіб і пристрій для очищення внуго відсутні "мертві зони". Це відбувається через те, трішніх пустот лопатей, який цілком задовольняє що рідина, яка виходить із сопел 34 і/або 34', розцілі, засоби й переваги, викладені вище. Хоча дагалужується всередині внутрішнього каналу 40. ний винахід був описаний у контексті окремих ваХоча очищення може здійснюватися з викориріантів його втілення, інші альтернативні варіанти, станням тільки способу промивання під високим модифікації й варіації стануть очевидні фахівцям у тиском, описаного вище, для деяких деталей може даній галузі техніки, які прочитають попередній бути бажано піддавати деталь ультразвуковому опис. Відповідно, він повинен включати ті альтерочищенню перед введенням зондів 22 і 24. Цикл нативні варіанти, модифікації й варіації, які вхоультразвукового очищення може здійснюватися дять до широкого обсягу формули винаходу, що будь-яким придатним способом, відомим у даній додається. галузі, з використанням будь-якого придатного Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
