Пристрій для очищення облицьованих каналів

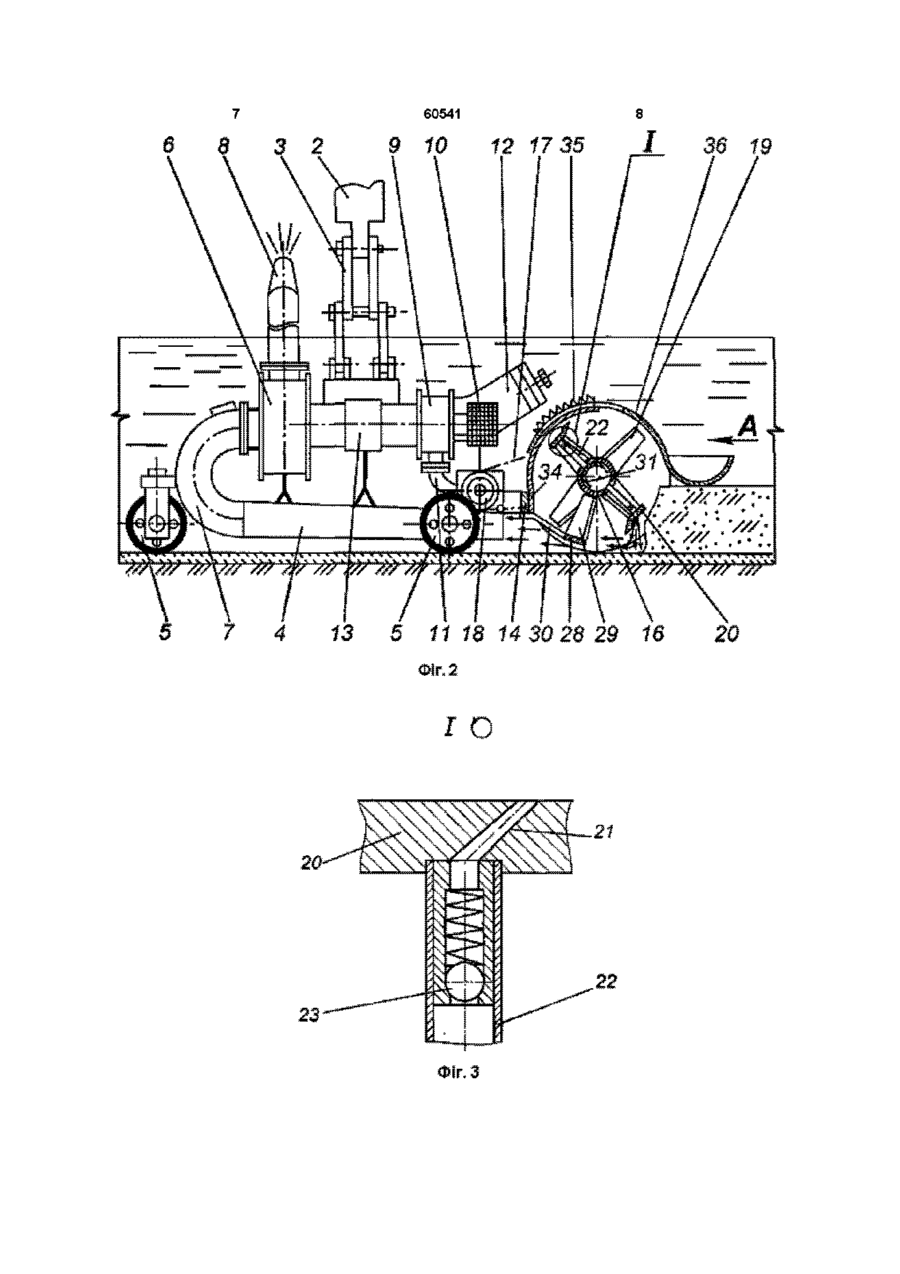

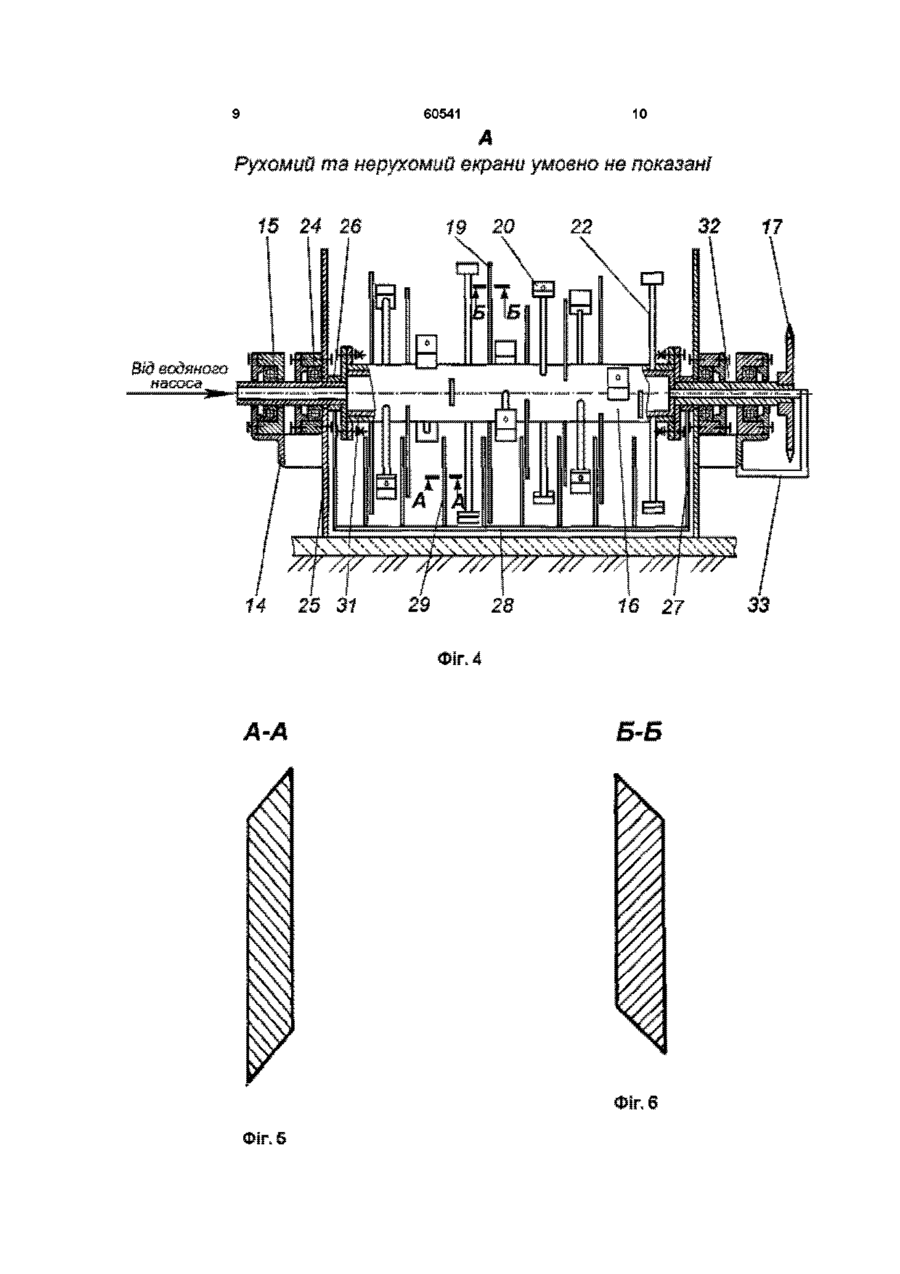

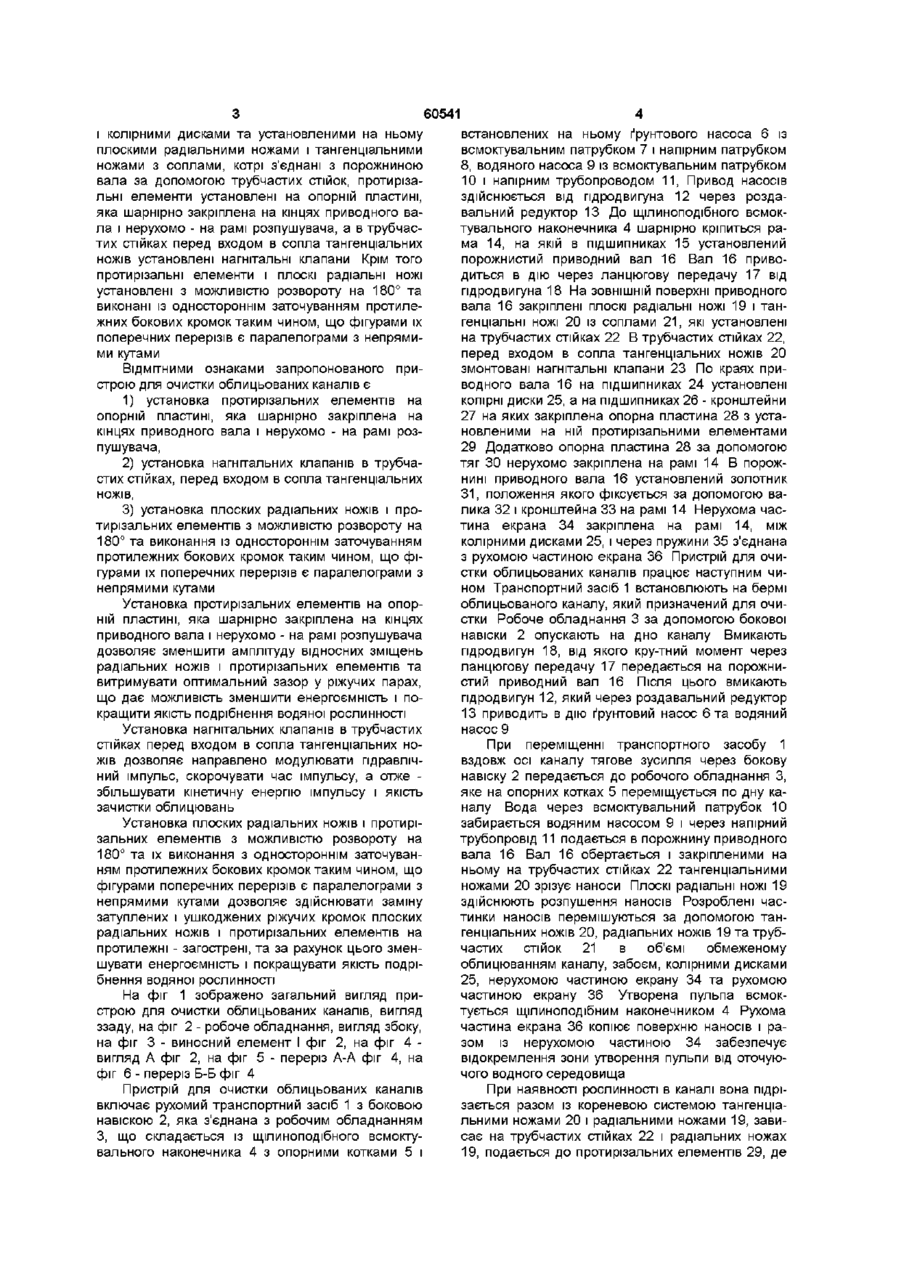

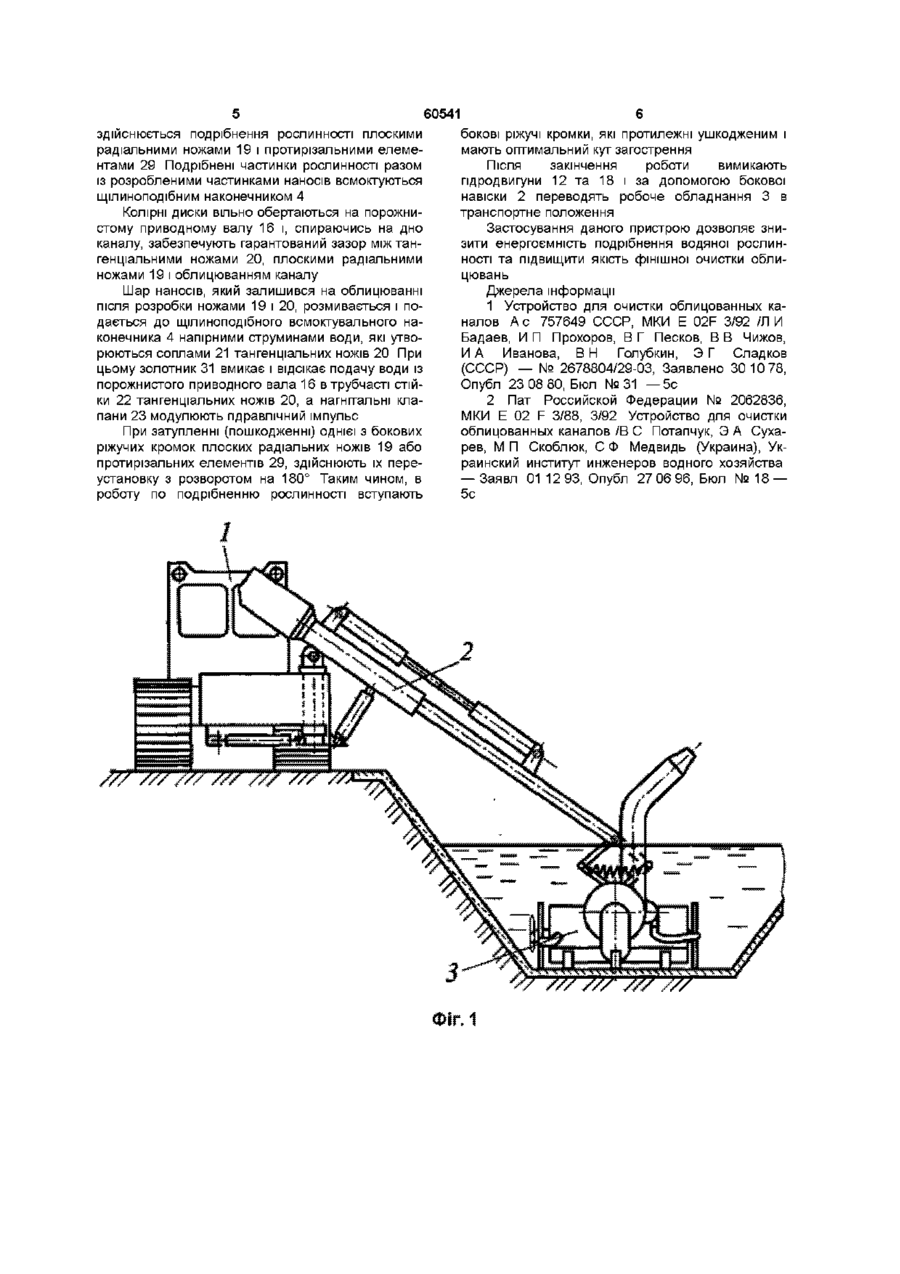

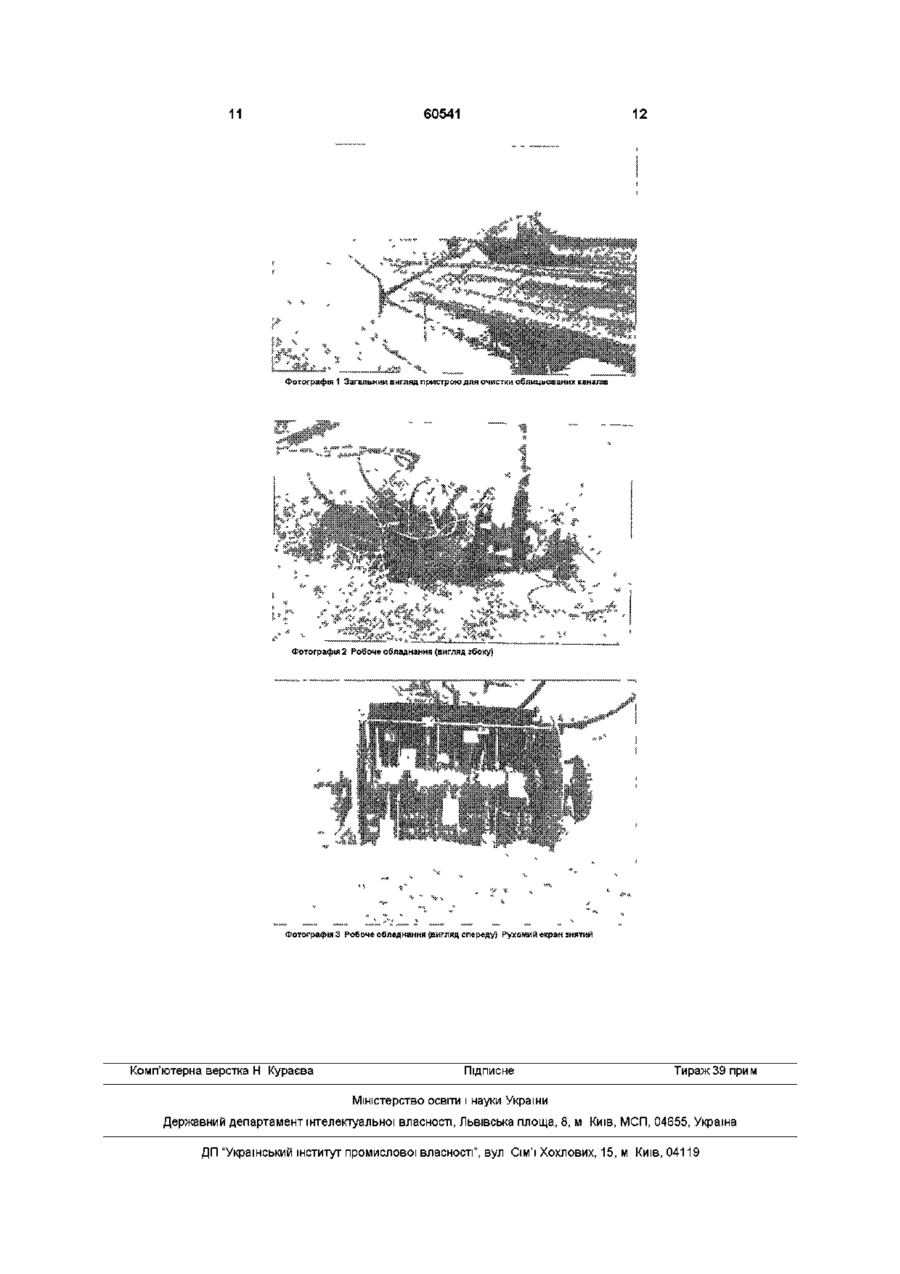

1 Пристрій для очищення облицьованих каналів, який включає транспортний засіб з боковим навішенням і з'єднане з ним робоче обладнання, що містить ґрунтовий і водяний насоси з приводом, щілиноподібний всмоктувальний наконечник на опорних котках, протирізальні елементи, раму із змонтованим на ній розпушувачем у вигляді порожнистого привідного вала із золотником і копірними дисками та установленими на ньому плоскими радіальними ножами і тангенціальними ножами з соплами, котрі з'єднані з порожниною вала за допомогою трубчастих стояків, який відрізняється тим, що протирізальні елементи установлені на опорній пластині, яка шарнірно закріплена на кінцях привідного вала і нерухомо на рамі розпушувача, а в трубчастих стійках перед входом в сопла тангенціальних ножів установлені нагнітальні клапани 2 Пристрій за п 1, який відрізняється тим, що протирізальні елементи і плоскі радіальні ножі установлені з можливістю розвороту на 180° та виконані із одностороннім заточуванням протилежних бокових кромок таким чином, що фігурами їх поперечних перерізів є паралелограми з непрямими кутами Винахід відноситься до області гідромеханізації і може бути застосований для очистки облицьованих меліоративних каналів від наносів, які поросли рослинністю, а також для розробки ґрунтів на твердих підстильних основах в підводних забоях Відомий пристрій для очистки облицьованих каналів, який включає транспортний засіб з боковою навіскою і з'єднане з нею робоче обладнання, що містить ґрунтовий і водяний насоси з приводом, щілиноподібний всмоктувальний наконечник, опорні котки, екран і розпушувач [1] Недоліком такого пристрою є те, що він має низьку консистенцію пульпи, яка всмоктується, ізза невисокої ефективності розпушувача при розробці наносів, що армовані рослинністю Найбільш близьким за технічною сутністю до винаходу, що заявляється, є пристрій для очистки облицьованих каналів, який включає транспортний засіб з боковою навіскою і з'єднане з нею робоче обладнання, що містить ґрунтовий і водяний насоси з приводом, щілиноподібний всмоктувальний наконечник на опорних котках, протирізальні елементи, раму із змонтованим на ній розпушувачем у вигляді порожнистого приводного вала із золотником і копірними дисками, та установленими на ньому плоскими радіальними ножами і тангенціальними ножами з соплами, котрі з'єднані з порожниною вала за допомогою трубчастих стійок [2] Недоліками такого пристрою є неможливість витримування оптимального зазору в ріжучих парах - між радіальними ножами і протирізальними елементами із-за великої амплітуди їх відносних зміщень та недостатня кінетична енергія імпульсу розмивної струмини при фінішній зачистці облицювань Запропонований винахід направлений на вирішення наступних задач витримування оптимального зазору між плоскими радіальними ножами і протирізальними елементами при подрібненні водяної рослинності та підвищення кінетичної енергії імпульсу розмивної струмини при фінішній зачистці облицювань Поставлені задачі досягаються тим, що у запропонованому пристрої для очистки облицьованих каналів, який включає транспортний засіб з боковою навіскою і з'єднане з нею робоче обладнання, що містить ґрунтовий і водяний насоси з приводом, щілиноподібний всмоктувальний наконечник на опорних котках, протирізальні елементи, раму із змонтованим на ній розпушувачем у вигляді порожнистого приводного вала із золотником ю о (О 60541 і колірними дисками та установленими на ньому плоскими радіальними ножами і тангенціальними ножами з соплами, котрі з'єднані з порожниною вала за допомогою трубчастих стійок, протирізальні елементи установлені на опорній пластині, яка шарнірно закріплена на кінцях приводного вала і нерухомо - на рамі розпушувача, а в трубчастих стійках перед входом в сопла тангенціальних ножів установлені нагнітальні клапани Крім того протирізальні елементи і плоскі радіальні ножі установлені з можливістю розвороту на 180° та виконані із одностороннім заточуванням протилежних бокових кромок таким чином, що фігурами їх поперечних перерізів є паралелограми з непрямими кутами ВІДМІТНИМИ ознаками запропонованого пристрою для очистки облицьованих каналів є 1) установка протирізальних елементів на опорній пластині, яка шарнірно закріплена на кінцях приводного вала і нерухомо - на рамі розпушувача, 2) установка нагнітальних клапанів в трубчастих стійках, перед входом в сопла тангенціальних ножів, 3) установка плоских радіальних ножів і протирізальних елементів з можливістю розвороту на 180° та виконання із одностороннім заточуванням протилежних бокових кромок таким чином, що фігурами їх поперечних перерізів є паралелограми з непрямими кутами Установка протирізальних елементів на опорній пластині, яка шарнірно закріплена на кінцях приводного вала і нерухомо - на рамі розпушувача дозволяє зменшити амплітуду відносних зміщень радіальних ножів і протирізальних елементів та витримувати оптимальний зазор у ріжучих парах, що дає можливість зменшити енергоємність і покращити якість подрібнення водяної рослинності Установка нагнітальних клапанів в трубчастих стійках перед входом в сопла тангенціальних ножів дозволяє направлено модулювати гідравлічний імпульс, скорочувати час імпульсу, а отже збільшувати кінетичну енергію імпульсу і якість зачистки облицювань Установка плоских радіальних ножів і протирізальних елементів з можливістю розвороту на 180° та їх виконання з одностороннім заточуванням протилежних бокових кромок таким чином, що фігурами поперечних перерізів є паралелограми з непрямими кутами дозволяє здійснювати заміну затуплених і ушкоджених ріжучих кромок плоских радіальних ножів і протирізальних елементів на протилежні - загострені, та за рахунок цього зменшувати енергоємність і покращувати якість подрібнення водяної рослинності На фіг 1 зображено загальний вигляд пристрою для очистки облицьованих каналів, вигляд ззаду, на фіг 2 - робоче обладнання, вигляд збоку, на фіг 3 - виносний елемент І фіг 2, на фіг 4 вигляд А фіг 2, на фіг 5 - переріз А-А фіг 4, на фіг 6 - переріз Б-Б фіг 4 Пристрій для очистки облицьованих каналів включає рухомий транспортний засіб 1 з боковою навіскою 2, яка з'єднана з робочим обладнанням З, що складається із щілиноподібного всмоктувального наконечника 4 з опорними котками 5 і встановлених на ньому ґрунтового насоса 6 із всмоктувальним патрубком 7 і напірним патрубком 8, водяного насоса 9 із всмоктувальним патрубком 10 і напірним трубопроводом 11, Привод насосів здійснюється від пдродвигуна 12 через роздавальний редуктор 13 До щілиноподібного всмоктувального наконечника 4 шарнірно кріпиться рама 14, на якій в підшипниках 15 установлений порожнистий приводний вал 16 Вал 16 приводиться в дію через ланцюгову передачу 17 від пдродвигуна 18 На ЗОВНІШНІЙ поверхні приводного вала 16 закріплені плоскі радіальні ножі 19 і тангенціальні ножі 20 із соплами 2 1 , які установлені на трубчастих стійках 22 В трубчастих стійках 22, перед входом в сопла тангенціальних ножів 20 змонтовані нагнітальні клапани 23 По краях приводного вала 16 на підшипниках 24 установлені копірні диски 25, а на підшипниках 26 - кронштейни 27 на яких закріплена опорна пластина 28 з установленими на ній протирізальними елементами 29 Додатково опорна пластина 28 за допомогою тяг ЗО нерухомо закріплена на рамі 14 В порожнині приводного вала 16 установлений золотник 31, положення якого фіксується за допомогою валика 32 і кронштейна 33 на рамі 14 Нерухома частина екрана 34 закріплена на рамі 14, між колірними дисками 25, і через пружини 35 з'єднана з рухомою частиною екрана 36 Пристрій для очистки облицьованих каналів працює наступним чином Транспортний засіб 1 встановлюють на бермі облицьованого каналу, який призначений для очистки Робоче обладнання 3 за допомогою бокової навіски 2 опускають на дно каналу Вмикають пдродвигун 18, від якого кру-тний момент через ланцюгову передачу 17 передається на порожнистий приводний вал 16 Після цього вмикають пдродвигун 12, який через роздавальний редуктор 13 приводить в дію ґрунтовий насос 6 та водяний насос 9 При переміщенні транспортного засобу 1 вздовж осі каналу тягове зусилля через бокову навіску 2 передається до робочого обладнання З, яке на опорних котках 5 переміщується по дну каналу Вода через всмоктувальний патрубок 10 забирається водяним насосом 9 і через напірний трубопровід 11 подається в порожнину приводного вала 16 Вал 16 обертається і закріпленими на ньому на трубчастих стійках 22 тангенціальними ножами 20 зрізує наноси Плоскі радіальні ножі 19 здійснюють розпушення наносів Розроблені частинки наносів перемішуються за допомогою тангенціальних ножів 20, радіальних ножів 19 та трубчастих стійок 21 в об'ємі обмеженому облицюванням каналу, забоєм, колірними дисками 25, нерухомою частиною екрану 34 та рухомою частиною екрану 36 Утворена пульпа всмоктується щілиноподібним наконечником 4 Рухома частина екрана 36 копіює поверхню наносів і разом із нерухомою частиною 34 забезпечує відокремлення зони утворення пульпи від оточуючого водного середовища При наявності рослинності в каналі вона підрізається разом із кореневою системою тангенціальними ножами 20 і радіальними ножами 19, зависає на трубчастих стійках 22 і радіальних ножах 19, подається до протирізальних елементів 29, де 60541 здійснюється подрібнення рослинності плоскими радіальними ножами 19 і протирізальними елементами 29 Подрібнені частинки рослинності разом із розробленими частинками наносів всмоктуються щілиноподібним наконечником 4 Колірні диски вільно обертаються на порожнистому приводному валу 16 і, спираючись на дно каналу, забезпечують гарантований зазор між тангенціальними ножами 20, плоскими радіальними ножами 19 і облицюванням каналу Шар наносів, який залишився на облицюванні після розробки ножами 19 і 20, розмивається і подається до щілиноподібного всмоктувального наконечника 4 напірними струминами води, які утворюються соплами 21 тангенціальних ножів 20 При цьому золотник 31 вмикає і відсікає подачу води із порожнистого приводного вала 16 в трубчасті стійки 22 тангенціальних ножів 20, а нагнітальні клапани 23 модулюють гідравлічний імпульс При затупленні (пошкодженні) однієї з бокових ріжучих кромок плоских радіальних ножів 19 або протирізальних елементів 29, здійснюють їх переустановку з розворотом на 180° Таким чином, в роботу по подрібненню рослинності вступають бокові ріжучі кромки, які протилежні ушкодженим і мають оптимальний кут загострення Після закінчення роботи вимикають пдродвигуни 12 та 18 і за допомогою бокової навіски 2 переводять робоче обладнання 3 в транспортне положення Застосування даного пристрою дозволяє знизити енергоємність подрібнення водяної рослинності та підвищити якість фінішної очистки облицювань Джерела інформації 1 Устройство для очистки облицованных каналов А с 757649 СССР, МКИ Е 02F 3/92 /Л И Бадаев, И П Прохоров, В Г Песков, В В Чижов, И А Иванова, В Н Голубкин, Э Г Сладков (СССР) — № 2678804/29-03, Заявлено 30 10 78, Опубл 23 08 80, Бюл №31 —5с 2 Пат Российской Федерации № 2062836, МКИ Е 02 F 3/88, 3/92 Устройство для очистки облицованных каналов /В С Потапчук, Э А Сухарев, М П Скоблюк, С Ф Медвидь (Украина), Украинский институт инженеров водного хозяйства — Заявл 0112 93, Опубл 27 06 96, Бюл №18 — 5с 60541 60541 10 11 60541 12 Фотографія 1 Загальний вигляд пристрою них каналів Фотографія 2 Робоче обладнання (вигляд збоку) Фотографія 3 Робоче обладнання (вигляд спереду) Рухомий екран знятий Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
