Льонобральний апарат

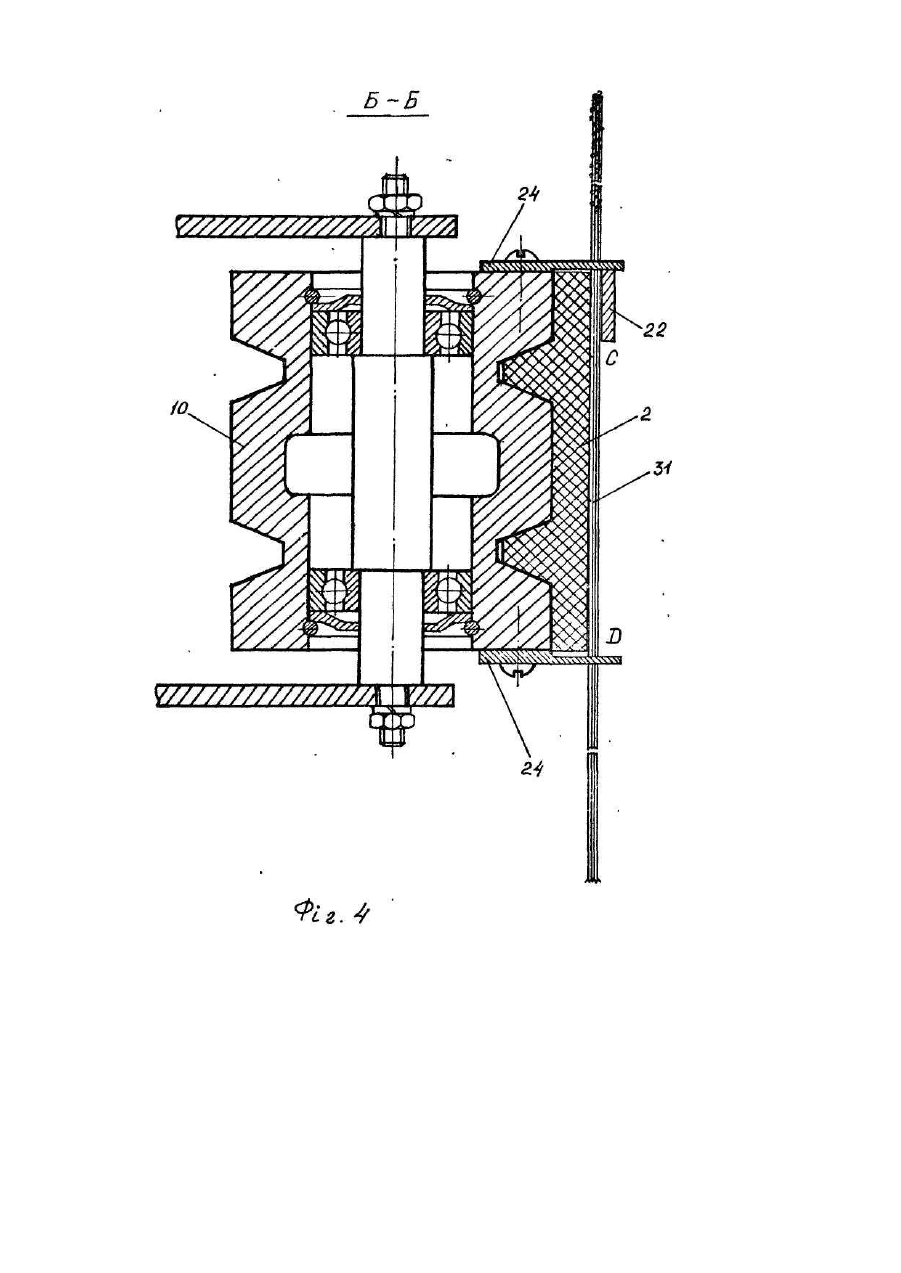

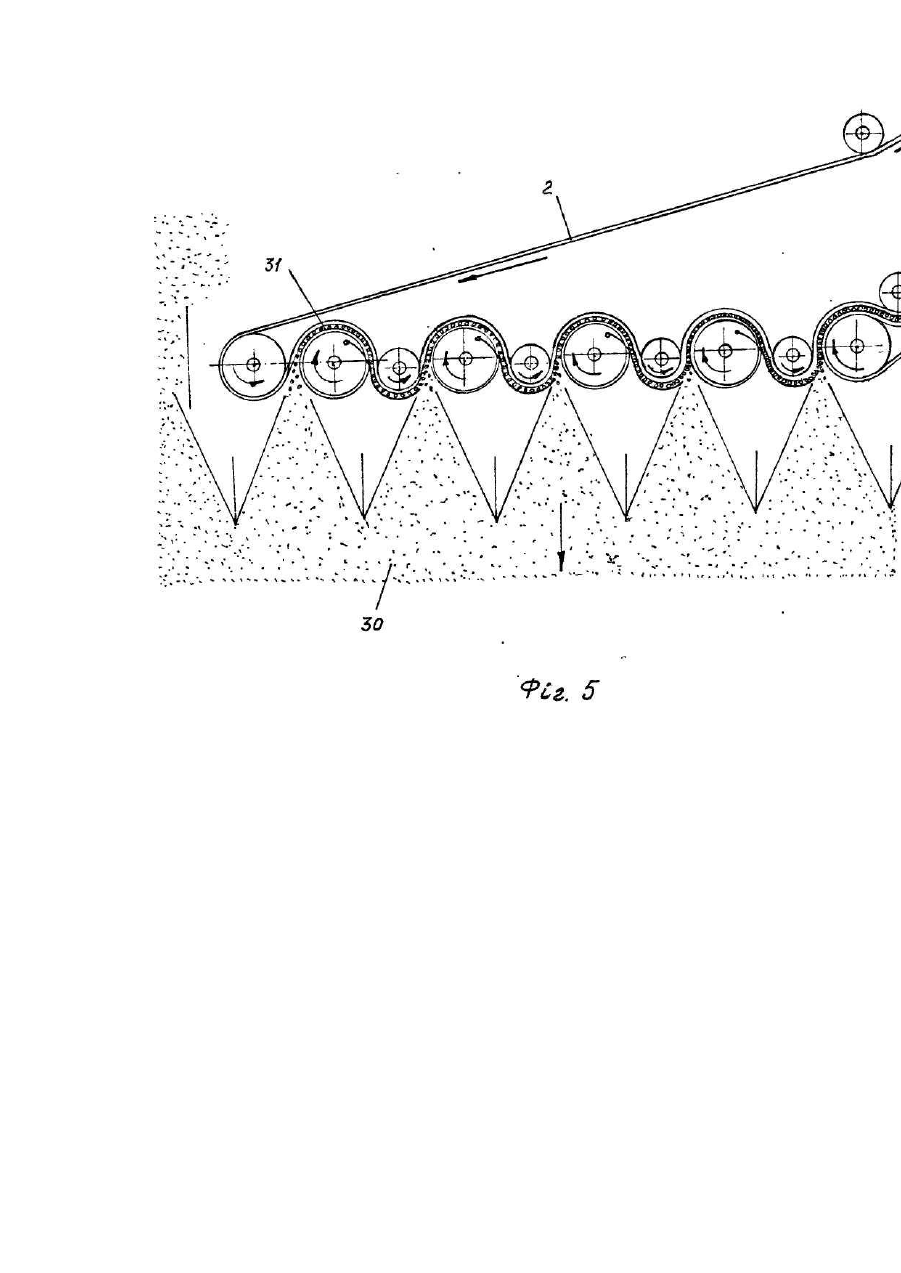

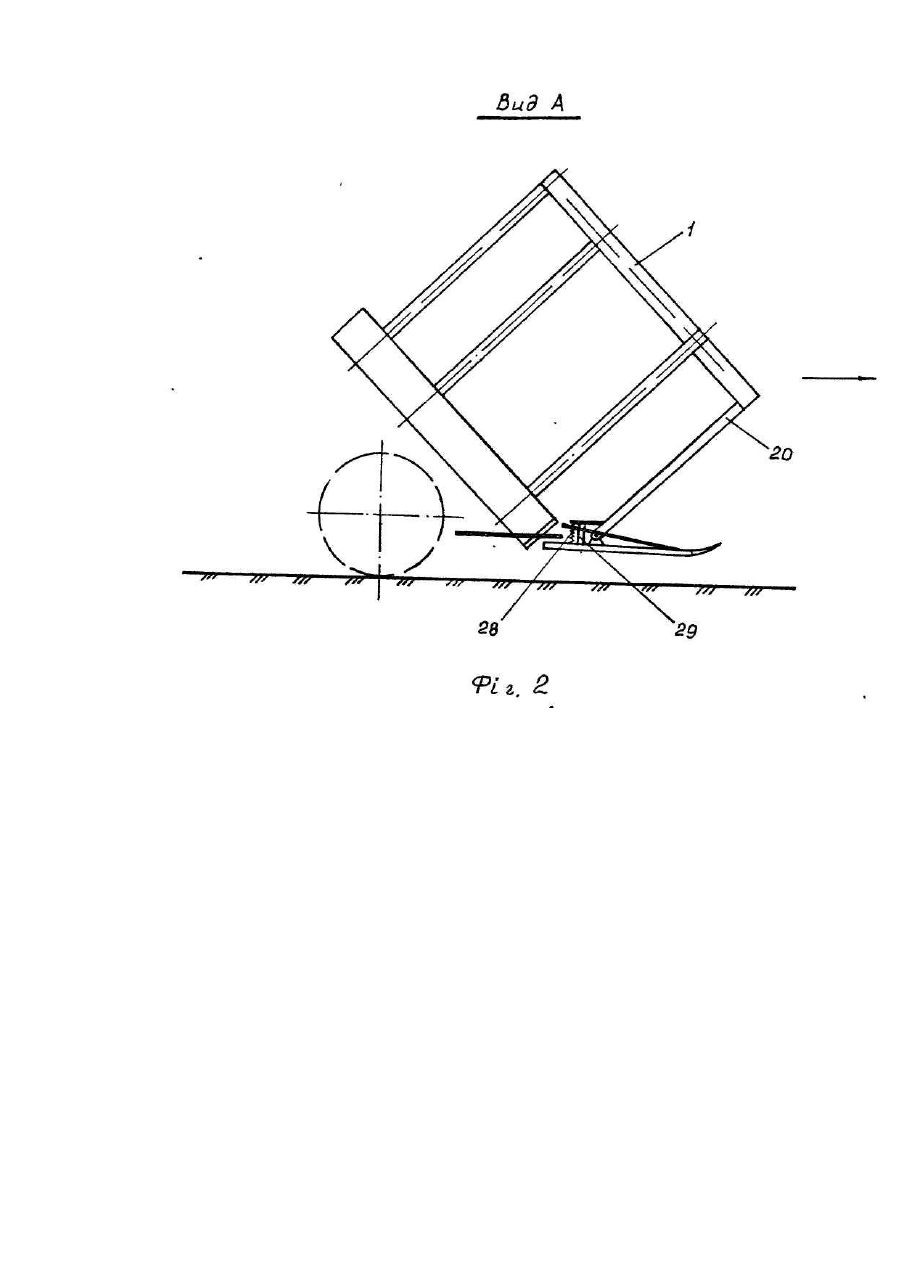

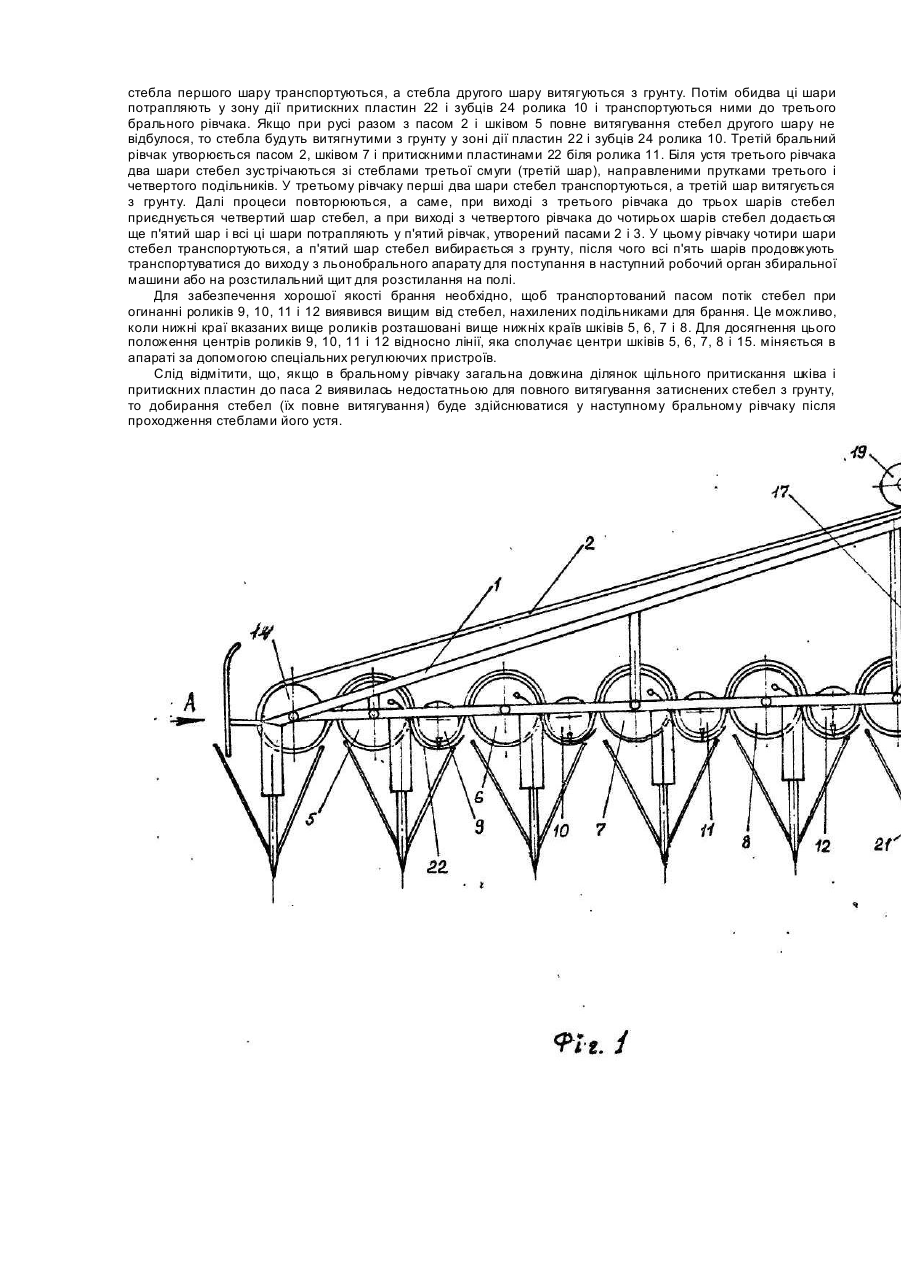

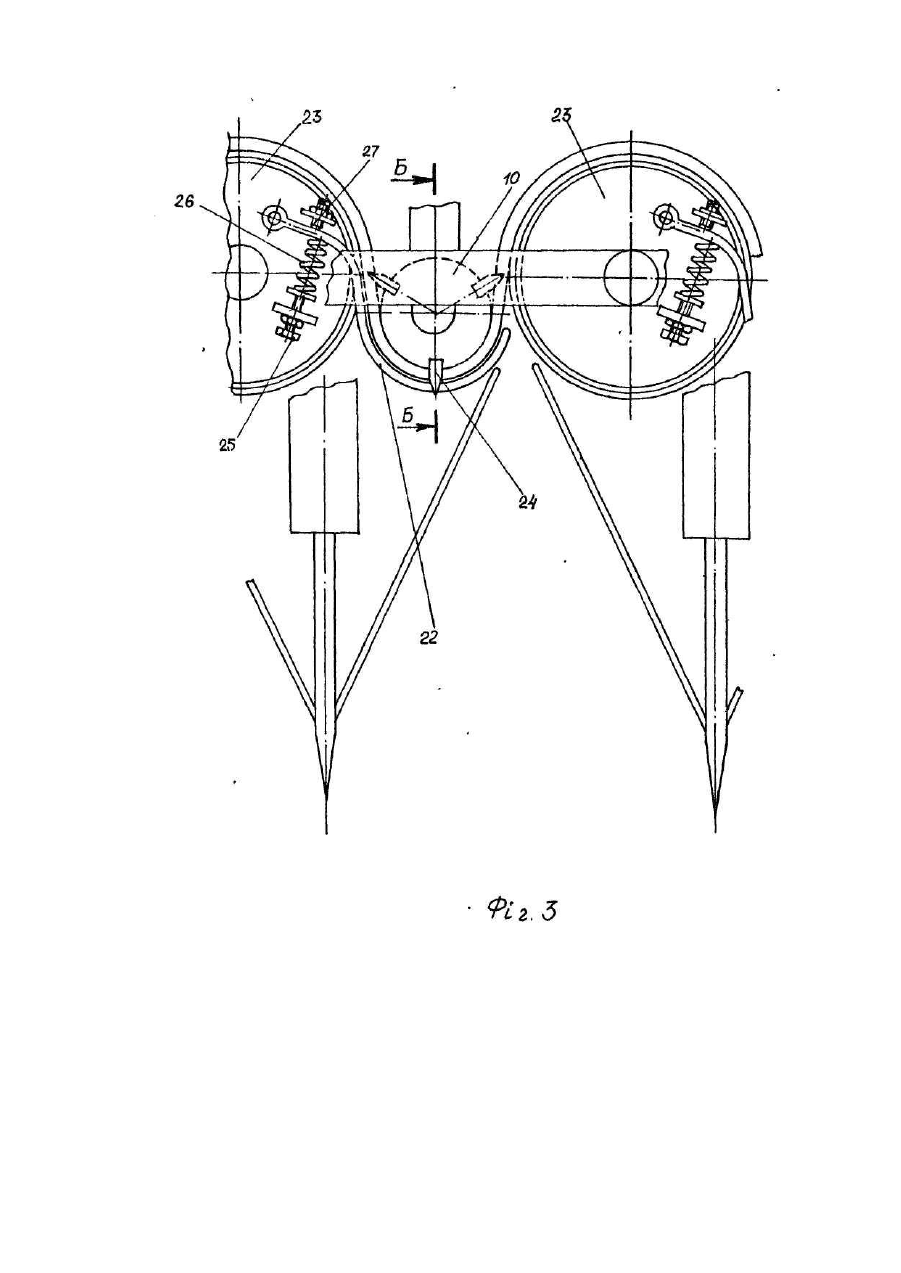

Винахід належить до галузі сільськогосподарського машинобудування і дає змогу отримати менш матеріаломістку конструкцію надійного в роботі брального апарату. Відома льонобралка, яка містить раму, бральні шківи, охоплювані бральним пасом, додатковий пас зі шківами і відхилювальними роликами, натяжні ролики, розташовані на коромислі, шарнірно закріпленому на рамі, при цьому на одне з плечей коромисла діє пружина, яка стискує вітки брального і додаткового пасів у бік рівчака, що виводить шар льону на розстилання. Крім того, бралка обладнана подільниками [Авт. св. СРСР №1219354, кл. А 01 D 45/06]. Недоліком таких льонобралок є неможливість збирання полеглого льону. Найближчим за технічною суттю до заявленого апарату є льонобральний апарат типу ТЛН-1,5, який містить подільники, основний бральний пас, прогумовані диски, ролики і пас вивідного пристрою [Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. М., Колос, 1983, с 360]. істотним недоліком таких льонобральних апаратів є неможливість передачі утвореної на виході стрічки льону на наступні робочі органи збиральної машини через наявні конструктивні особливості, а саме, через відсутність зменшених по ширині ободу бральних шківів у порівнянні з шириною паса, зубців на торцях підтискних роликів і притискних пристроїв у вигляді підпружинених пластин у зонах притискних роликів біля основного брального паса. Аналіз існуючого рівня техніки показує, що актуальним завданням є створення льонобрального апарату з ширшими функціональними можливостями і вищою надійністю. Поставлене завдання вирішується таким чином. У відомому льонобральному апараті, який містить подільники, основний бральний пас і розташовані в одній площині та контактуючі з ним пас підйомного пристрою, бральні шківи з поверхнею, покритою еластичним матеріалом, і підтискні ролики, згідно з пропонованим винаходом, бральні шківи по ширині ободу с меншими від ширини основного брального паса, підтискні ролики на торцях обладнані зубцями, у зонах притискних роликів біля основного брального паса встановлено притискні пристрої у вигляді підпружинених пластин, при цьому подільники підпружинені і приєднані шарнірно до виносних кронштейнів рами льонобрального апарату. На фіг.1 зображено загальний вигляд льонобрального апарата; на фіг.2 - вид льонобрального апарата за стрілкою А; на фіг.3 - вид брального рівчака; на фіг.4 - переріз Б-Б на фіг.3; на фіг.5 - схема роботи льонобрального апарата. Льонобральний апарат містить раму 1, основний бральний пас 2, пас 3 підйомного пристрою 4, бральні шківи 5, 6, 7 і 8, підтискні ролики 9, 10, 11 і 12, ведучий шків 13, ведений шків 14, шківи 15 і 16 і ролик 17 підйомного пристрою, натяжні ролики 18 і 19 пасів, виносні кронштейни 20 подільників 21 і притискні пластини 22. Рама 1 зварна, у рамі встановлені опори шківів 5. 6, 7, 8, 13, 14, 15, 16 і роликів 9, 10, 11, 12, 17, 18 і 19. Основний бральний пас 2 охоплює шківи 13, 14, 5, 6, 7, 8, ролики 9, 10, 11, 12 і пас 3 підйомного пристрою 4. Пас 3 підйомного пристрою 4 охоплює шківи 15 і 16 та ролики 17 і 19. Подільники 21 прикріплені до виносних кронштейнів таким чином, щоб не заважати просуванню стебел навколо роликів 9, 10, 11 і 12. Рама 1 льонобрального апарату (значить і весь льонобральний апарат) встановлена похило (під кутом 40-45° до горизонту). Поверхні шківів 5, 6, 7, 8 покриті еластичним матеріалом, а по висоті вони менші від ширини основного паса 2 для забезпечення встановлення притискних пластин 22. Бральні рівчаки утворюються в зонах притискання шківів 5, 6, 7, 8 і паса 3 підйомного пристрою до паса 2 і в зонах притискання притискних пластин 22 до паса 2. Надійне затискання стебел забезпечується у кожному бральному рівчаку по дугах обхвату шківів 5, 6, 7, 8 і в зоні притискання паса 3 до основного брального паса 2. Крім того, для подовження зони надійного затискання стебел, що потрібне при збиранні полеглого льону, в зонах підтискних роликів 9, 10, 11 і 12 встановлені притискні пластини 22, які притискають стебла до паса 2. Пластини 22 прикріплені до жорстко зв'язаних за допомогою осей з рамою 1 дисків 23. Ці пластини нерухомі відносно паса 2. На торцях підтискних роликів 9, 10, 11 і 12 закріплені зубці 24, призначені для проштовхування стебел в зонах притискання пластин 22 до паса 2. Шківи 5, 6, 7, 8 притискаються до основного паса в зонах бральних рівчаків в просторах CD нижче від пластин 22 (фіг.4). Для зміни ступеню притискання притискних пластин 22 до стебел встановлені болти 25, які діють на пружини 26: для регулювання граничного положення пластин 22 встановлені упори 27. Подільники 21 приєднані до своїх виносних кронштейнів 20 шарнірно. Кріплення подільників 21 до виносних кронштейнів 20, а не до рамних елементів бральних секцій необхідно для того, щоб їх прутки не заважали просуванню стебел з однієї секції в іншу. Подільники 21 і кронштейни 20 зв'язані пружиною 28 для виключення можливості підняття доверху носика подільника 21. Регулювання положення носика подільника досягається за допомогою регульованого по довжині упора 29. Льонобральний апарат може бути основою причіпної або начіпної льонобральної машини або частиною льонозбирального комбайна. Льонобральний апарат працює таким і чином. При русі агрегату разом з льонобральним апаратом по полю подільники 21 розділяють стеблостій 30 на окремі смуги і направляють їх до устя бральних рівчаків. У першому (з польового боку) рівчаку стебла 31 затискаються між пасом 2 і шківом 5 і, рухаючись разом з ними, витягуються (вибираються) з грунту. Після цього вони потрапляють у частину рівчака, яка утворюється в зоні дії притискних пластин 22 і зубців 24 ролика 9, і транспортуються ними до другого брального рівчака, створеного між пасом 2, шківом і притискними пластинами 22 біля ролика 10. Якщо довжина ділянки щільного притискання паса 2 до шківа 5 виявилась недостатньою для вибирання стебел, то брання їх буде продовжуватися і на ділянці дії притискних пластин 22 і зубців 24, бо стебла тут щільно притиснуті і транспортуються примусово. Біля устя другого рівчака транспортовані стебла (перший шар) зустрічаються зі стеблами другої смуги (другий шар), направленими відповідними прутками другого і третього подільників. Ці шари стебел накладаються один на одного і виявляються затисненими між шківом 6 і пасом 2. При русі разом з ними, стебла першого шару транспортуються, а стебла другого шару витягуються з грунту. Потім обидва ці шари потрапляють у зону дії притискних пластин 22 і зубців 24 ролика 10 і транспортуються ними до третього брального рівчака. Якщо при русі разом з пасом 2 і шківом 5 повне витягування стебел другого шару не відбулося, то стебла будуть витягнутими з грунту у зоні дії пластин 22 і зубців 24 ролика 10. Третій бральний рівчак утворюється пасом 2, шківом 7 і притискними пластинами 22 біля ролика 11. Біля устя третього рівчака два шари стебел зустрічаються зі стеблами третьої смуги (третій шар), направленими прутками третього і четвертого подільників. У третьому рівчаку перші два шари стебел транспортуються, а третій шар витягується з грунту. Далі процеси повторюються, а саме, при виході з третього рівчака до трьох шарів стебел приєднується четвертий шар стебел, а при виході з четвертого рівчака до чотирьох шарів стебел додається ще п'ятий шар і всі ці шари потрапляють у п'ятий рівчак, утворений пасами 2 і 3. У цьому рівчаку чотири шари стебел транспортуються, а п'ятий шар стебел вибирається з грунту, після чого всі п'ять шарів продовжують транспортуватися до виходу з льонобрального апарату для поступання в наступний робочий орган збиральної машини або на розстилальний щит для розстилання на полі. Для забезпечення хорошої якості брання необхідно, щоб транспортований пасом потік стебел при огинанні роликів 9, 10, 11 і 12 виявився вищим від стебел, нахилених подільниками для брання. Це можливо, коли нижні краї вказаних вище роликів розташовані вище нижніх країв шківів 5, 6, 7 і 8. Для досягнення цього положення центрів роликів 9, 10, 11 і 12 відносно лінії, яка сполучає центри шківів 5, 6, 7, 8 і 15. міняється в апараті за допомогою спеціальних регулюючих пристроїв. Слід відмітити, що, якщо в бральному рівчаку загальна довжина ділянок щільного притискання шківа і притискних пластин до паса 2 виявилась недостатньою для повного витягування затиснених стебел з грунту, то добирання стебел (їх повне витягування) буде здійснюватися у наступному бральному рівчаку після проходження стеблами його устя.
