Сушильна камера

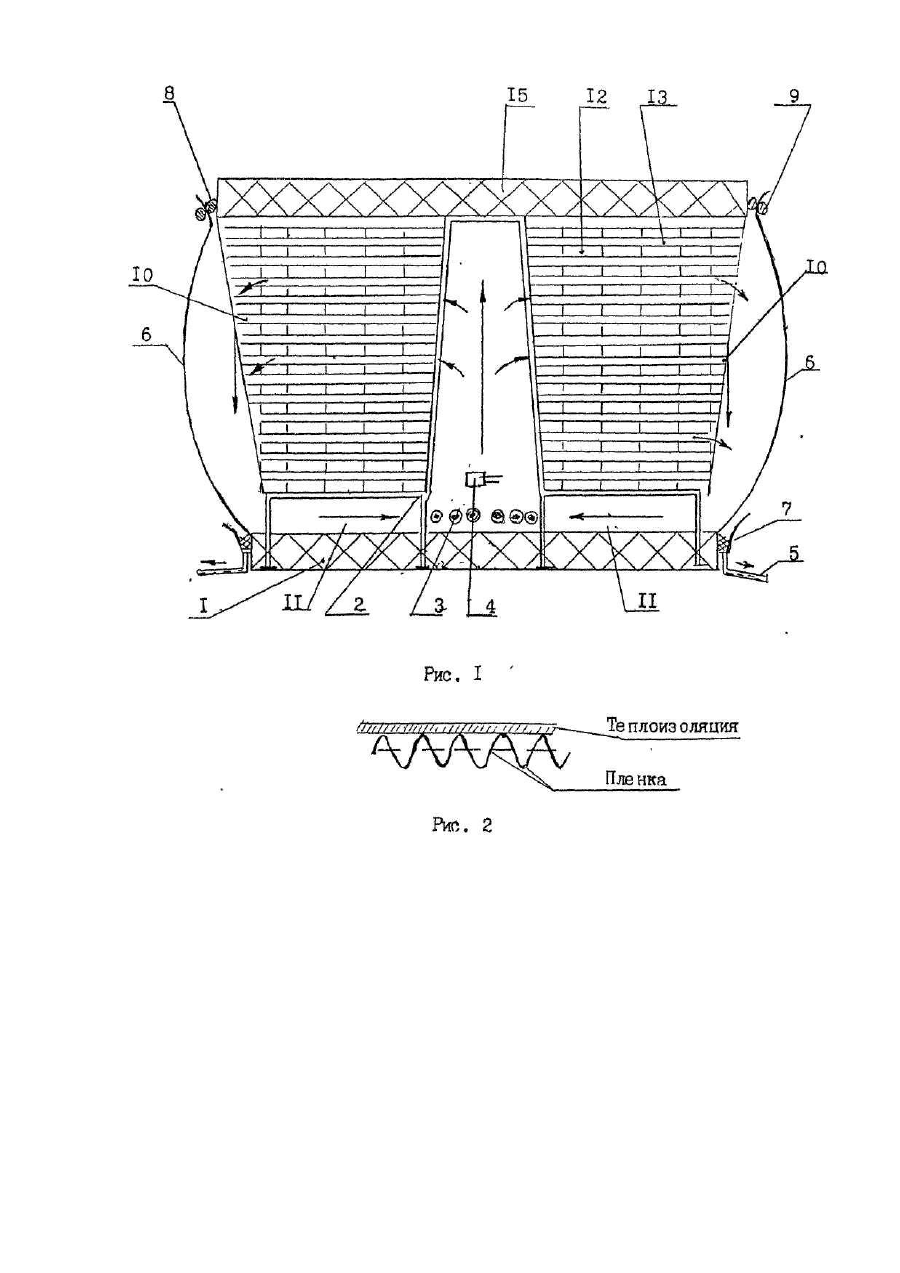

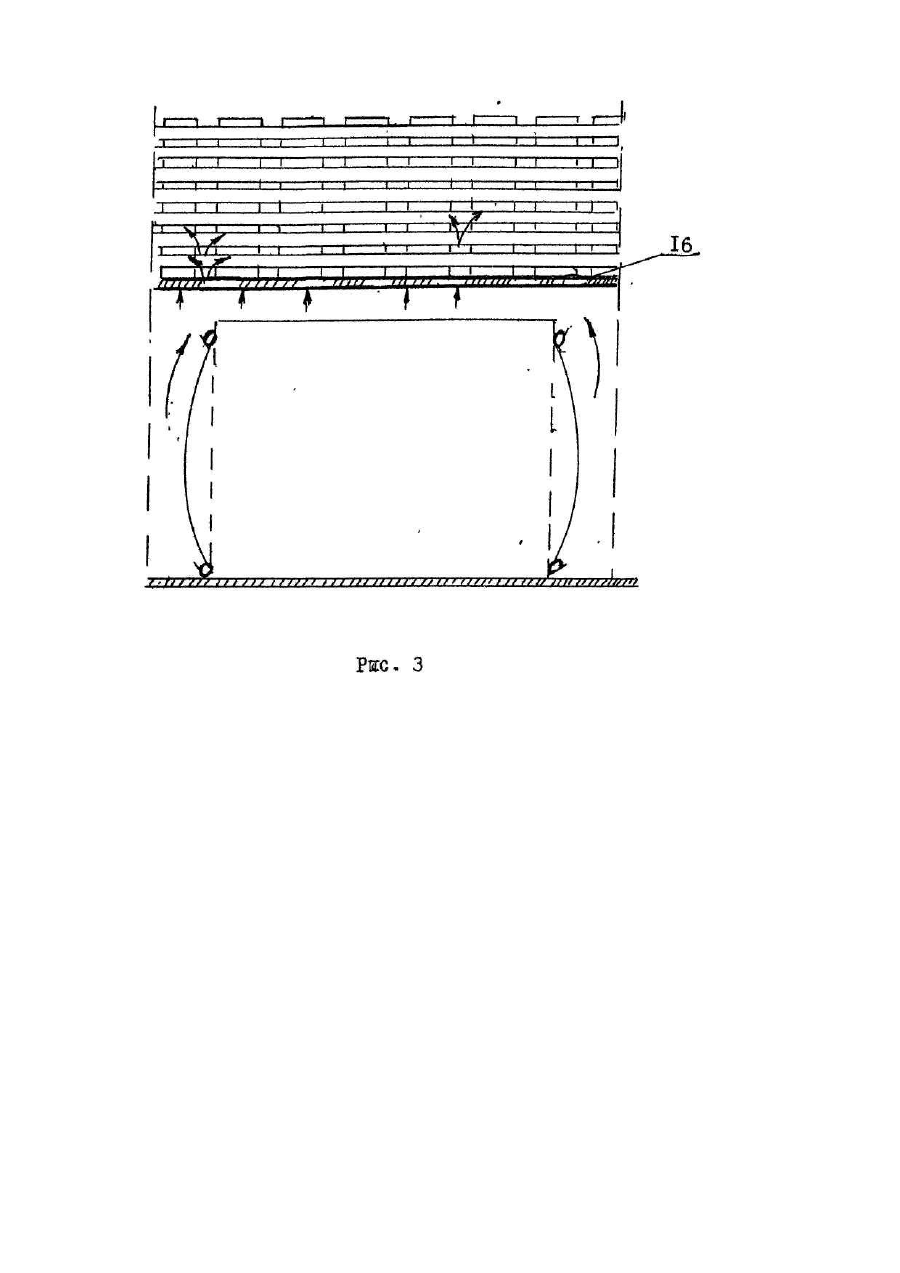

Изобретение относится к деревообработке в части получения необходимого качества древесины - сушке. Известна сборно-металлическая сушильная камера, содержащая корпус с тележкой для укладки материала, систему циркуляции сушильного агента (воздуха) (калорифер, вентилятор, каналы, клапаны), систему увлажнения, приточно-вытяжное устройство, блок регулирования температурного режима и влажности [1]. Сушка древесины в данной камере происходит за счет поддержания параметров сушильного агента путем регулирования температуры и количества теплоносителя (пар, вода) на калорифере, клапанов, системы увлажнения и приточно-вытяжного устройства. Поддержание параметров сушильного агента происходит вручную или механизированным способом, что трудоемко и энергоемко, а конструкция камеры дорогая. Известна также сушильная камера, содержащая корпус с тележкой для укладки материала, систему циркуляции агента (калорифер, вентилятор, клапаны), осушитель, увлажнитель и блок регулирования температурного режима и влажности [2]. Сушка древесины здесь происходит за счет поддержания параметров сушильного агента внутри камеры путем регулирования температуры за счет калорифера, а влажности за счет осушителя и увлажнителя. Недостатком этой сушильной камеры является большая стоимость как оборудования осушения и увлажнения, так и конструкции камеры, а также дополнительные энергозатраты на увлажнение. Целью изобретения является снижение стоимости сушильной камеры, уменьшение энергозатрат в процессе сушки и упрощение возможности использования вторичного тепла, выделяемого при конденсации водяного пара, удаляемого из материала, который сушится. Указанная цель достигается тем, что вместо стенных панелей камеры герметично крепится пленка с изменяемой площадью теплообмена, при этом в процессе сушки пленка снаружи частично или полностью теплоизолируется. В целом удельные энергозатраты на сушку в предлагаемой камере снижаются на 50% из-за отсутствия оборудования, перечисленного в аналоге, которое здесь излишне. На рис.1, изображена сушильная камера, поперечный разрез; на рис.2 - разрез в сечении пленки; на рис.3 - вид на сушильную камеру с торца - один из вариантов вторичного использования тепла для сушки древесины, находящейся над сушильной камерой. Сушильная камера состоит из основания с теплоизоляцией 1, опор (тележки) для укладки материала 2, нагревательного устройства 3, температурных датчиков 4, блока регулирования температуры и влажности сушильного агента в камере, труб канализации 5 для удаления воды, конденсирующейся на внутренней стороне пленки 6 из нижнего уплотняющего пленку фланца 7, верхнего фланца 8 для уплотнения пленки к камере и крепления механизма с теплоизоляционным материалом 9 по наружной стороне пленки. Для конвекции сушильного агента в камере имеются каналы: "теплого" воздуха 10, "холодного" воздуха 11, нижние горизонтальные 12 под опорами (тележкой), верхние горизонтальные между рядами досок 13 по толщине прокладок 14, верхняя стенка камеры с теплоизоляцией 15. Решетка 16 служит для удержания досок и пропуска теплого воздуха для сушки досок, находящихся над сушильной камерой (рис.3). Работа сушильной камеры заключается в следующем: загрузка материала производится со стороны установки пленки, пленка при загрузке поднимается вверх или снимается. Материал, подлежащий сушке, размещается в определенном порядке на опоры (тележку). После этого две (или четыре) стороны камеры с заданной площадью теплообмена герметично закрываются пленкой с помощью фланцев и часть поверхности пленки снаружи перекрывается теплоизолирующей шторой соответствующим механизмом. После включения системы энергопитания нагревательного устройства при достижении заданной температуры в камере, включается механизм теплоизоляции пленки и за счет изменения площади теплоизоляции обеспечивается заданная влажность сушильного агента. Сушка материала осуществляется за счет естественной или принудительной конвекции сушильного агента внутри камеры по контуру, а именно: сушильный агент нагревается нагревательным устройством 3 и по каналу 10 поднимается вверх, далее по каналам между досок он увлажняется за счет тепло и влагообмена с высыхаемым материалом и поступает в каналы 11, где часть влаги из сушильного агента конденсируется на пленке 6, дальше сушильный агент по нижним каналам 12 снова поступает к нагревательному устройству. Вода по внутренней стороне пленки стекает в нижний фланец 7 и дальше по трубам 5 удаляется в канализацию. Тепло, выделяемое с наружной поверхности пленки за счет конденсации пара на внутренней ее стороне, может быть использовано непосредственно без промежуточных теплообменников для отопления помещений в зимний период либо для предварительной (частичной) сушки древесины, как показано на рис.3. Таким образом, использование изобретения позволяет за счет изменяемой площади теплообмена и площади теплоизоляции пленки, закрепленной герметично в качестве стен сушильной камеры вместо панелей, позволяет значительно снизить стоимость сушильной камеры т.к. в данном варианте отсутствуют увлажнители, осушители, дорогостоящий материал на боковые стенки (по сравнению с пленкой) и др., существенно уменьшить энергозатраты в процессе сушки, а также вторично использовать тепло, выделяемое на пленке при конденсации без теплообменников. В известных сушильных камерах это тепло выбрасывается в окружающую атмосферу вместе с влажным воздухом. \
