Пристрій для вводу сипких матеріалів у горизонтальний трубопровід пневмотранспортної установки

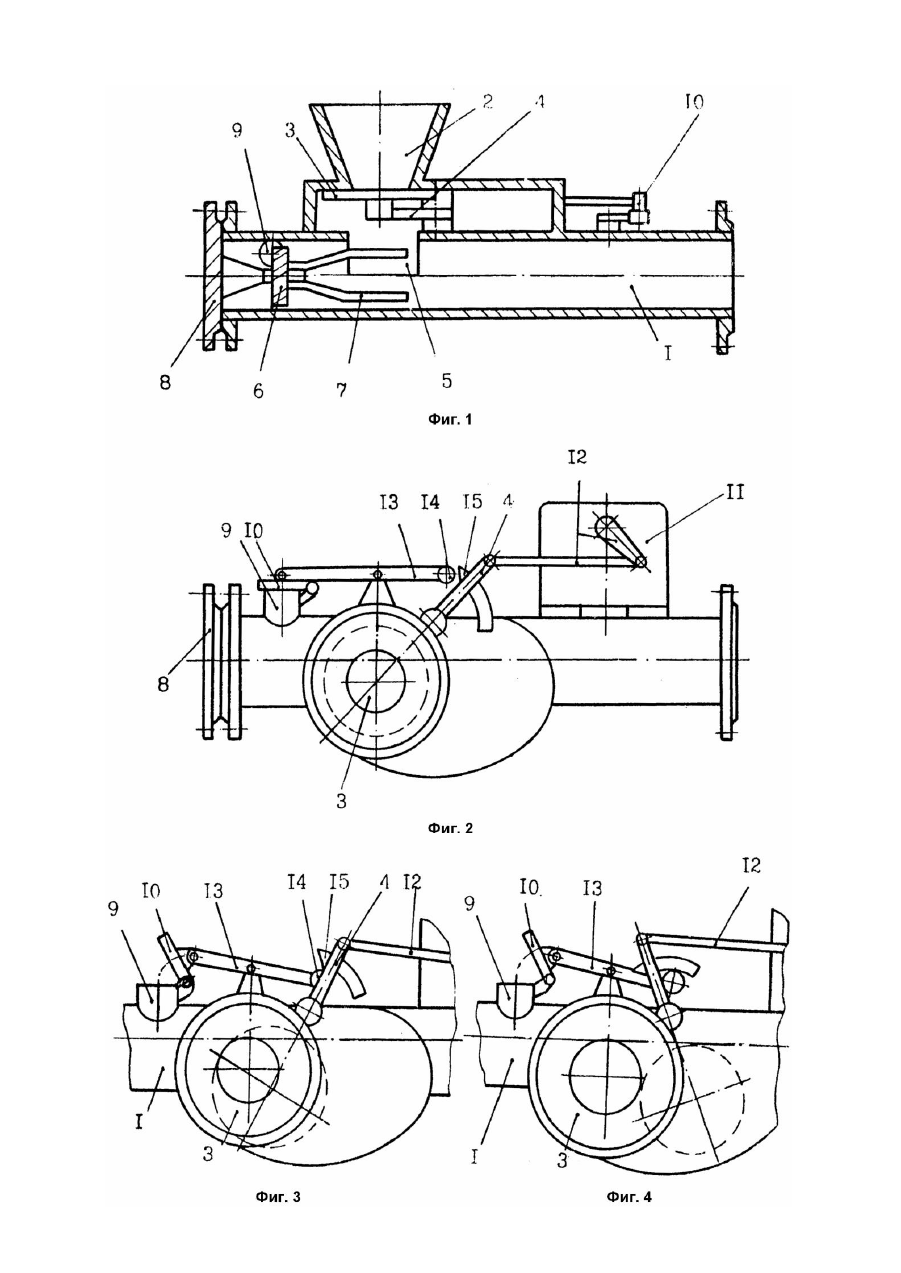

Изобретение относится к пневмотранспорту сыпучих материалов и может быть использовано в различных отраслях промышленности, например в коксохимической при транспортировании коксовой пыли. Известно устройство для ввода сыпучих материалов в горизонтальный трубопровод пневмотранспортной установки, содержащее закрепленный на трубопроводе загрузочный патрубок, смонтированное внутри трубопровода под патрубком средство для предотвращения забивания материалом заборной зоны трубопровода и присоединенный к последнему перед указанной зоной воздухоподающий трубопровод (А.с. СССР №647203, кл. B65G53/40). Наиболее близким по совокупности признаков к заявляемому устройству является устройство для ввода сыпучих материалов в горизонтальный трубопровод пневмотранспортной установки, содержащее закрепленный на трубопроводе загрузочный патрубок с затвором, смонтированное внутри трубопровода под патрубком средство для предотвращения забивания материалом заборной зоны трубопровода, выполненное в виде крыльчатки, установленной с возможностью вращения вокруг горизонтальной оси. присоединенный к трубопроводу перед заборной зоной воздухоподающий трубопровод с клапаном и исполнительный орган, взаимодействующий с затвором загрузочного патрубки (А.с. СССР №880917, кл. B65G63/40). Однако в процессе циклических остановок устройства, которые необходимы для накопления сыпучего материала в приемном бункере, клапан на воздухоподающем трубопроводе закрывается одновременно с закрыванием затвора загрузочного патрубка. Это приводит к осаждению материала в загрузочной зоне транспортного трубопровода и при включении устройства в работу осевший материал затрудняет работу средства для предотвращения забивания материалом заборной зоны трубопровода (в частности крыльчатки), что снижает производительность работы устройства. В основу изобретения поставлена задача создания устройства ввода сыпучих материалов в горизонтальный трубопровод пневмотранспортной установки, снабжение которого новыми элементами предотвращает осаждение материала в загрузочной зоне в период циклических остановок устройства и за счет этого повышает производительность его работы. Поставленная задача решена в устройстве для ввода сыпучих материалов в горизонтальный трубопровод пневмотранспортной установки, содержащем закрепленный на трубопроводе загрузочный патрубок, затвор с рычагом, смонтированное внутри трубопровода под загрузочным патрубком средство для предотвращения забивания материалом заборной зоны трубопровода, присоединенный к последнему перед указанной зоной воздухоподающий трубопровод с клапаном и исполнительный орган, кинематически взаимодействующий с рычагом затвора, тем, что оно снабжено шарнирно установленным на трубопроводе двуплечим рычагом и профильным упором, жестко закрепленным на рычаге затвора, при этом одно плечо двуплечего рычага взаимосвязано с клапаном воздухоподающего трубопровода, а его второе плечо взаимодействует с профильным упором рычага затвора. Снабжение устройства двуплечим рычагом и его взаимодействие с профильным упором посредством рычага затвора обеспечивает последовательное открытие воздухоподающего трубопровода и затвора и, таким образом подачу воздуха перед поступлением сыпучих материалов, что обеспечивает аэрацию материала в зоне загрузки и предотвращает осаждение материала в. загрузочной зоне в период циклических остановок и, следовательно, повышает производительность работы устройства. На фиг.1 изображен общий вид устройства, вид спереди, продольный разрез; на фиг.2 - то же, вид сверху (исходное положение затвора и клапана); на фиг.3 - промежуточное положение затвора и клапана; на фиг.4 - рабочее положение затвора и клапана. Устройство для ввода сыпучих материалов в горизонтальный трубопровод пневмотранспортной установки содержит закрепленный на трубопроводе 1 загрузочный патрубок 2 с затвором 3, установленным на рычаге 4, смонтированное внутри трубопровода 1 под загрузочным патрубком 2 средство для предотвращения забивания материалом заборной зоны 5 трубопровода 1, выполненное в виде крыльчатки 6 со съемными стержнями 7, установленной с возможностью вращения вокруг горизонтальной оси. Трубопровод 1 на одном из торцев перекрыт фланцевой заглушкой 8, а перед заборной зоной 5 к нему присоединен воздухоподающий трубопровод 9 с клапаном 10. На трубопроводе 1 установлен исполнительный орган 11, кинематически взаимосвязанный посредством рычажной системы 12 с рычагом 4 затвора 3, и шарнирно закреплен двуплечий рычаг 13. Одно плечо рычага 13 подсоединено к клапану 10, а на втором плече установлен ролик 14. На рычаге 4 затвора 3 закреплен профильный упор 15. Устройство работает следующим образом. В исходном положении (фиг.1, 2) затвор 3 перекрывает загрузочный патрубок 2, а клапан 10 перекрывает воздухоподающий трубопровод 9. Побудителем тяги (не показан) в трубопроводе 1 создается разрежение. Исполнительный орган 11 поворачивает рычаг 4 затвора 3, который нажимает профильным упором 15 на ролик 14, поворачивая двуплечий рычаг 13 и открывая клапан 10. Взаиморасположение затвора 3 по отношению к загрузочному патрубку 2 и упора 1 к клапану 10 выбрано таким образом, что в начале открывания затвора 3 клапан 10 уже открыт (фиг.3). При этом поток воздуха, поступая в трубопровод 1, очищает его от осевшего материала и, воздействуя на крыльчатку 6, приводит во вращение ее стержни 7. В процессе дальнейшего поворота рычага 13 (фиг.4) затвор 3 о ткрывает путь транспортируемому материалу, который под воздействием силы тяжести поступает из загрузочного патрубка 2 в заборную зону трубопровода 1. При этом вращающиеся стержни 7 рыхлят поступающий материал, способствуя аэрации материала и его уносу.
