Сонячний трубчастий вакуумований колектор

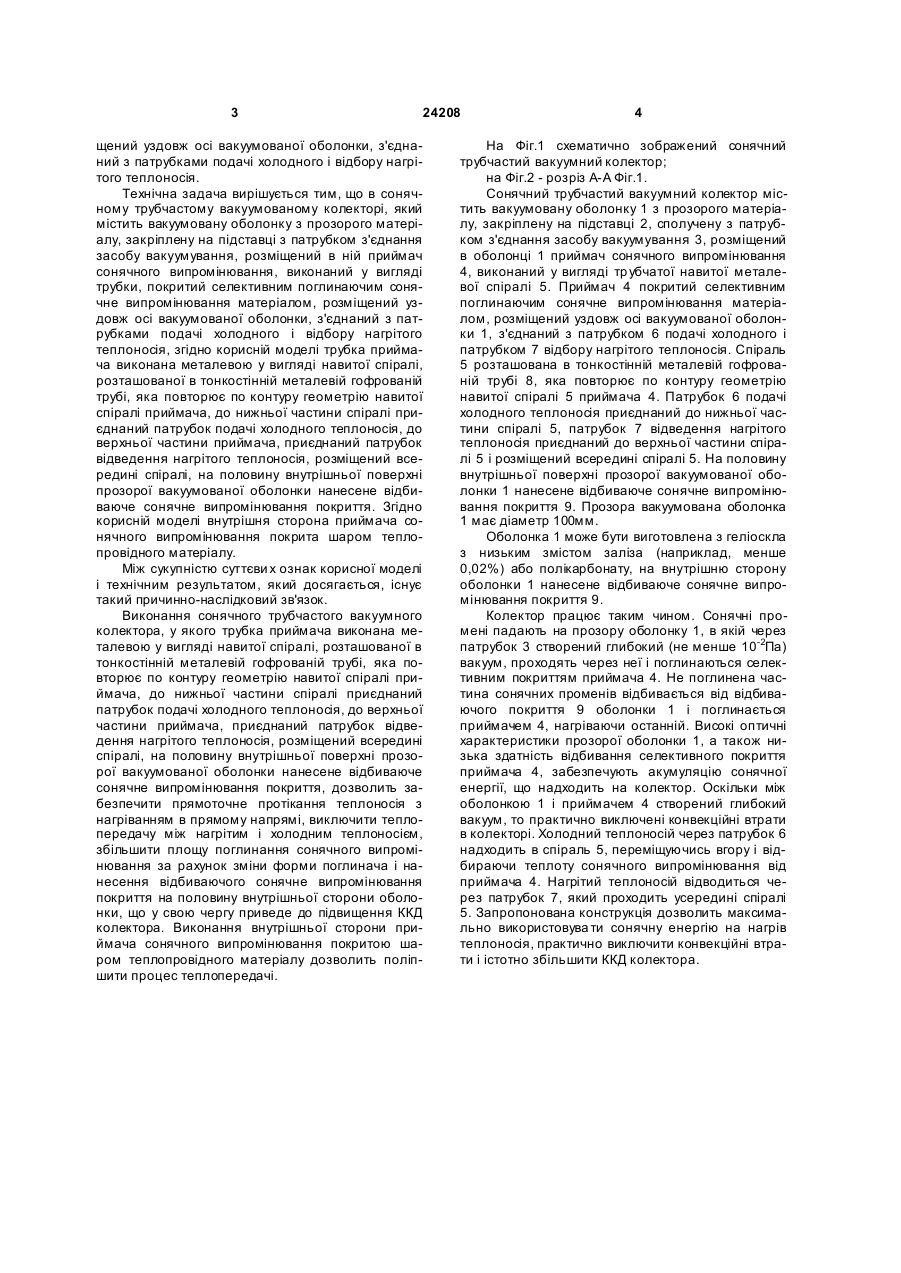

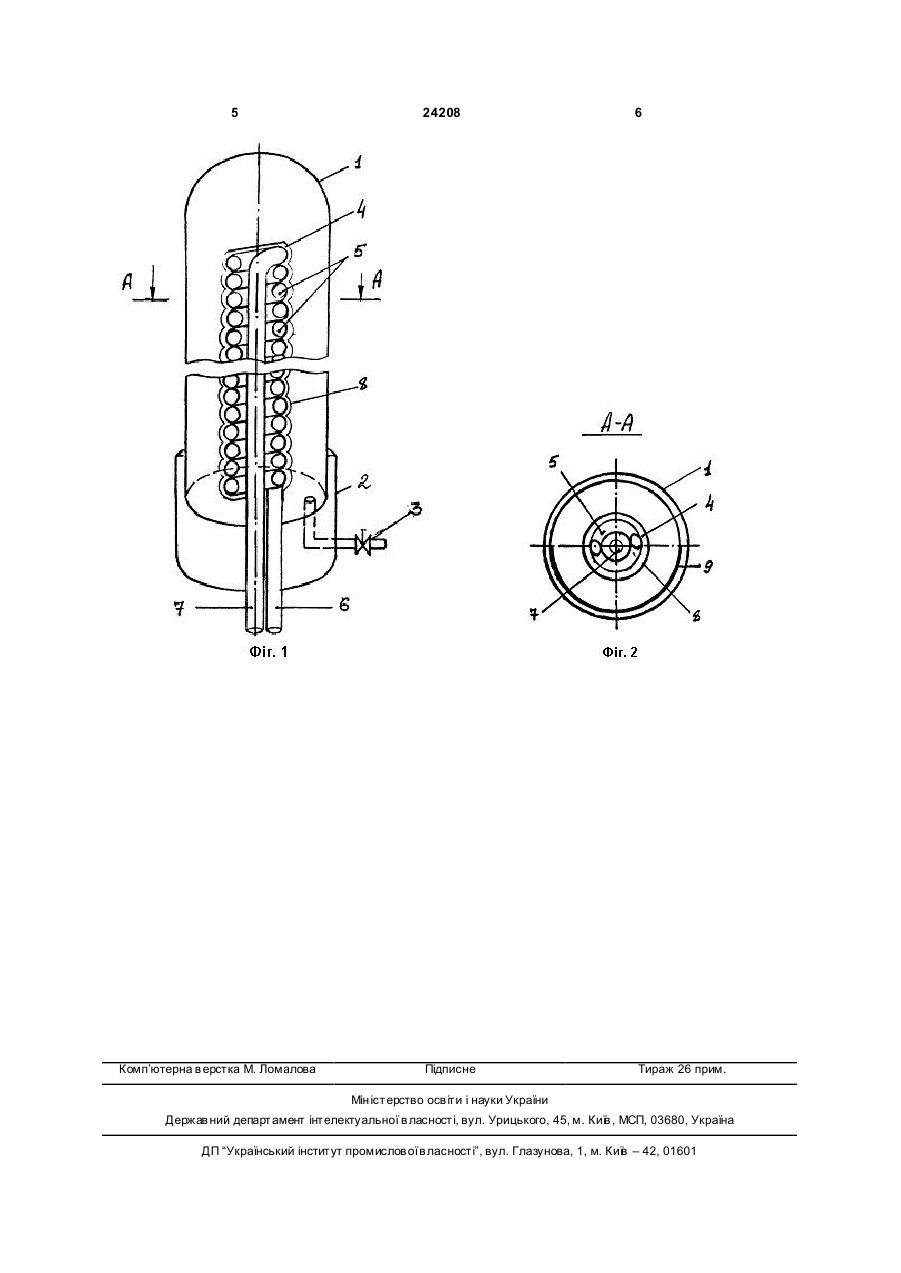

1. Сонячний трубчастий вакуумований колектор, що містить вакуумовану оболонку з прозорого матеріалу, закріплену на підставці з патрубком з'єднання засобу вакуум ування, розміщений в ній приймач сонячного випромінювання, виконаний у вигляді трубки, покритий селективним поглинаючим сонячне випромінювання матеріалом, розміщений уздовж осі вакуумованої оболонки, з'єдна 3 24208 щений уздовж осі вакуумованої оболонки, з'єднаний з патрубками подачі холодного і відбору нагрітого теплоносія. Технічна задача вирішується тим, що в сонячному трубчастому вакуумованому колекторі, який містить вакуумовану оболонку з прозорого матеріалу, закріплену на підставці з патрубком з'єднання засобу вакуумування, розміщений в ній приймач сонячного випромінювання, виконаний у вигляді трубки, покритий селективним поглинаючим сонячне випромінювання матеріалом, розміщений уздовж осі вакуумованої оболонки, з'єднаний з патрубками подачі холодного і відбору нагрітого теплоносія, згідно корисній моделі трубка приймача виконана металевою у вигляді навитої спіралі, розташованої в тонкостінній металевій гофрованій трубі, яка повторює по контуру геометрію навитої спіралі приймача, до нижньої частини спіралі приєднаний патрубок подачі холодного теплоносія, до верхньої частини приймача, приєднаний патрубок відведення нагрітого теплоносія, розміщений всередині спіралі, на половину внутрішньої поверхні прозорої вакуумованої оболонки нанесене відбиваюче сонячне випромінювання покриття. Згідно корисній моделі внутрішня сторона приймача сонячного випромінювання покрита шаром теплопровідного матеріалу. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, який досягається, існує такий причинно-наслідковий зв'язок. Виконання сонячного трубчастого вакуумного колектора, у якого трубка приймача виконана металевою у вигляді навитої спіралі, розташованої в тонкостінній металевій гофрованій трубі, яка повторює по контуру геометрію навитої спіралі приймача, до нижньої частини спіралі приєднаний патрубок подачі холодного теплоносія, до верхньої частини приймача, приєднаний патрубок відведення нагрітого теплоносія, розміщений всередині спіралі, на половину внутрішньої поверхні прозорої вакуумованої оболонки нанесене відбиваюче сонячне випромінювання покриття, дозволить забезпечити прямоточне протікання теплоносія з нагріванням в прямому напрямі, виключити теплопередачу між нагрітим і холодним теплоносієм, збільшити площу поглинання сонячного випромінювання за рахунок зміни форми поглинача і нанесення відбиваючого сонячне випромінювання покриття на половину внутрішньої сторони оболонки, що у свою чергу приведе до підвищення ККД колектора. Виконання внутрішньої сторони приймача сонячного випромінювання покритою шаром теплопровідного матеріалу дозволить поліпшити процес теплопередачі. 4 На Фіг.1 схематично зображений сонячний трубчастий вакуумний колектор; на Фіг.2 - розріз А-А Фіг.1. Сонячний трубчастий вакуумний колектор містить вакуумовану оболонку 1 з прозорого матеріалу, закріплену на підставці 2, сполучену з патрубком з'єднання засобу вакуумування 3, розміщений в оболонці 1 приймач сонячного випромінювання 4, виконаний у вигляді тр убчатої навитої металевої спіралі 5. Приймач 4 покритий селективним поглинаючим сонячне випромінювання матеріалом, розміщений уздовж осі вакуумованої оболонки 1, з'єднаний з патрубком 6 подачі холодного і патрубком 7 відбору нагрітого теплоносія. Спіраль 5 розташована в тонкостінній металевій гофрованій трубі 8, яка повторює по контуру геометрію навитої спіралі 5 приймача 4. Патрубок 6 подачі холодного теплоносія приєднаний до нижньої частини спіралі 5, патрубок 7 відведення нагрітого теплоносія приєднаний до верхньої частини спіралі 5 і розміщений всередині спіралі 5. На половину внутрішньої поверхні прозорої вакуумованої оболонки 1 нанесене відбиваюче сонячне випромінювання покриття 9. Прозора вакуумована оболонка 1 має діаметр 100мм. Оболонка 1 може бути виготовлена з геліоскла з низьким змістом заліза (наприклад, менше 0,02%) або полікарбонату, на внутрішню сторону оболонки 1 нанесене відбиваюче сонячне випромінювання покриття 9. Колектор працює таким чином. Сонячні промені падають на прозору оболонку 1, в якій через патрубок 3 створений глибокий (не менше 10-2Па) вакуум, проходять через неї і поглинаються селективним покриттям приймача 4. Не поглинена частина сонячних променів відбивається від відбиваючого покриття 9 оболонки 1 і поглинається приймачем 4, нагріваючи останній. Високі оптичні характеристики прозорої оболонки 1, а також низька здатність відбивання селективного покриття приймача 4, забезпечують акумуляцію сонячної енергії, що надходить на колектор. Оскільки між оболонкою 1 і приймачем 4 створений глибокий вакуум, то практично виключені конвекційні втрати в колекторі. Холодний теплоносій через патрубок 6 надходить в спіраль 5, переміщуючись вгору і відбираючи теплоту сонячного випромінювання від приймача 4. Нагрітий теплоносій відводиться через патрубок 7, який проходить усередині спіралі 5. Запропонована конструкція дозволить максимально використовува ти сонячну енергію на нагрів теплоносія, практично виключити конвекційні втрати і істотно збільшити ККД колектора. 5 Комп’ютерна в ерстка М. Ломалова 24208 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
