Сонячний трубчастий вакуумований колектор

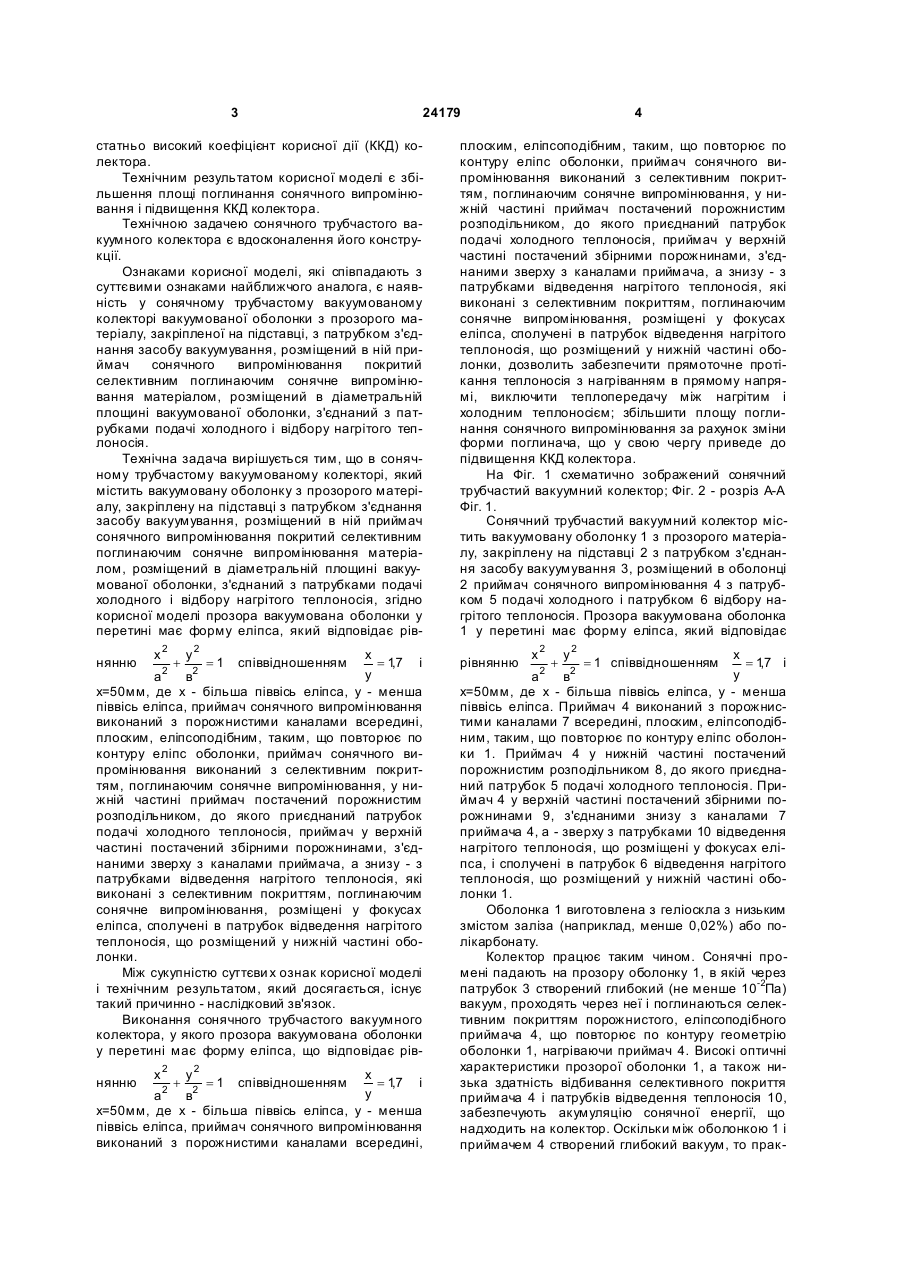

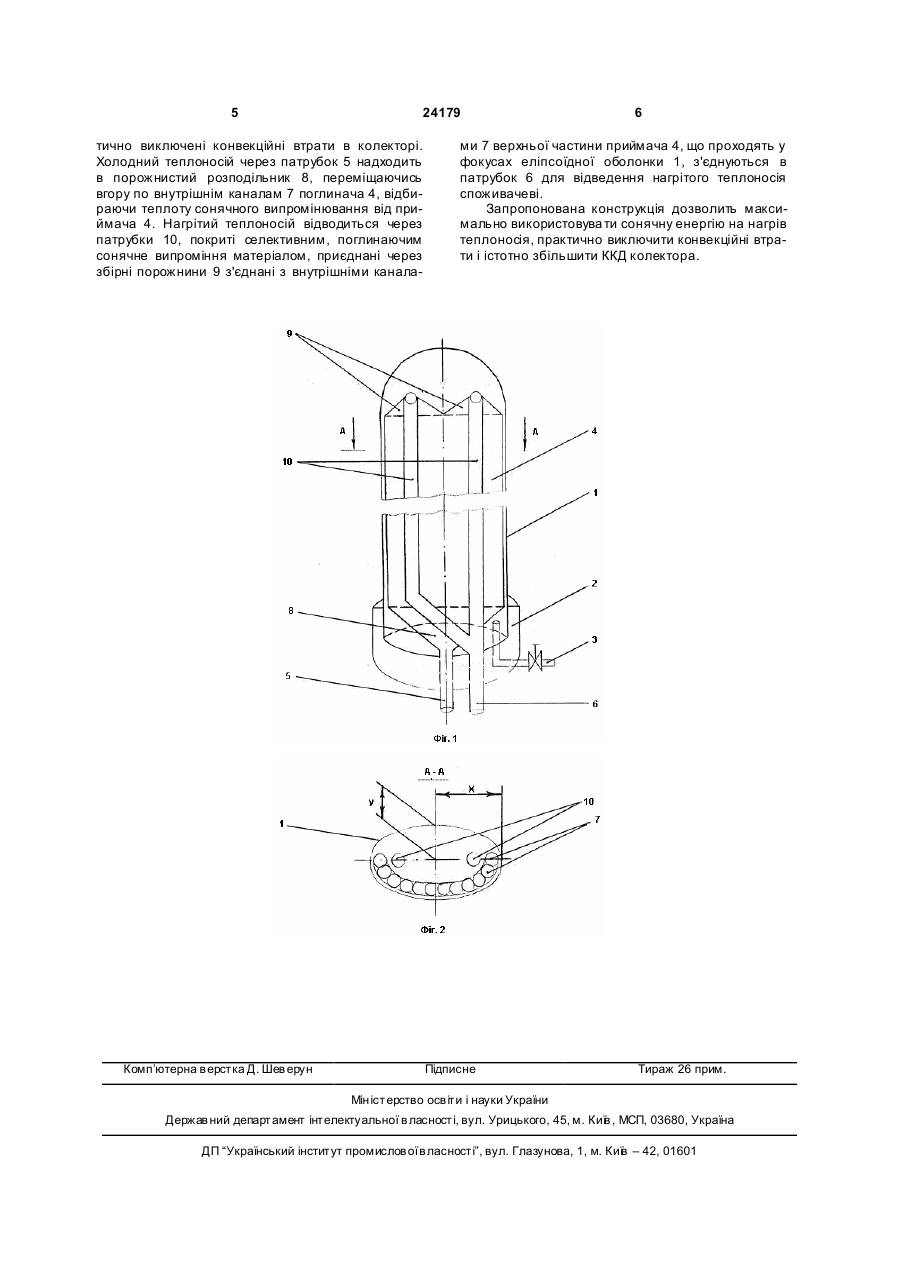

1. Сонячний трубчастий вакуумований колектор, що містить вакуумовану оболонку з прозорого матеріалу, закріплену на підставці з патрубком з'єднання засобу вакуум ування, розміщений в ній приймач сонячного випромінювання покритий селективним поглинаючим сонячне випромінювання матеріалом, розміщений в діаметральній площині вакуумованої оболонки, з'єднаний з патрубками подачі холодного і відбору нагрітого теплоносія, який відрізняється тим, що прозора вакуумована оболонки у перерізі має форму еліпса, який відпо U 2 (19) 1 3 24179 статньо високий коефіцієнт корисної дії (ККД) колектора. Технічним результатом корисної моделі є збільшення площі поглинання сонячного випромінювання і підвищення ККД колектора. Технічною задачею сонячного трубчастого вакуумного колектора є вдосконалення його конструкції. Ознаками корисної моделі, які співпадають з суттєвими ознаками найближчого аналога, є наявність у сонячному трубчастому вакуумованому колекторі вакуумованої оболонки з прозорого матеріалу, закріпленої на підставці, з патрубком з'єднання засобу вакуумування, розміщений в ній приймач сонячного випромінювання покритий селективним поглинаючим сонячне випромінювання матеріалом, розміщений в діаметральній площині вакуумованої оболонки, з'єднаний з патрубками подачі холодного і відбору нагрітого теплоносія. Технічна задача вирішується тим, що в сонячному трубчастому вакуумованому колекторі, який містить вакуумовану оболонку з прозорого матеріалу, закріплену на підставці з патрубком з'єднання засобу вакуумування, розміщений в ній приймач сонячного випромінювання покритий селективним поглинаючим сонячне випромінювання матеріалом, розміщений в діаметральній площині вакуумованої оболонки, з'єднаний з патрубками подачі холодного і відбору нагрітого теплоносія, згідно корисної моделі прозора вакуумована оболонки у перетині має форму еліпса, який відповідає рів x2 y2 х = 17 і , у a в х=50мм, де х - більша піввісь еліпса, у - менша піввісь еліпса, приймач сонячного випромінювання виконаний з порожнистими каналами всередині, плоским, еліпсоподібним, таким, що повторює по контуру еліпс оболонки, приймач сонячного випромінювання виконаний з селективним покриттям, поглинаючим сонячне випромінювання, у нижній частині приймач постачений порожнистим розподільником, до якого приєднаний патрубок подачі холодного теплоносія, приймач у верхній частині постачений збірними порожнинами, з'єднаними зверху з каналами приймача, а знизу - з патрубками відведення нагрітого теплоносія, які виконані з селективним покриттям, поглинаючим сонячне випромінювання, розміщені у фокусах еліпса, сполучені в патрубок відведення нагрітого теплоносія, що розміщений у нижній частині оболонки. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, який досягається, існує такий причинно - наслідковий зв'язок. Виконання сонячного трубчастого вакуумного колектора, у якого прозора вакуумована оболонки у перетині має форму еліпса, що відповідає рівнянню 2 x2 + 2 y2 =1 співвідношенням х = 17 і , у a в х=50мм, де х - більша піввісь еліпса, у - менша піввісь еліпса, приймач сонячного випромінювання виконаний з порожнистими каналами всередині, нянню 2 + 2 =1 співвідношенням 4 плоским, еліпсоподібним, таким, що повторює по контуру еліпс оболонки, приймач сонячного випромінювання виконаний з селективним покриттям, поглинаючим сонячне випромінювання, у нижній частині приймач постачений порожнистим розподільником, до якого приєднаний патрубок подачі холодного теплоносія, приймач у верхній частині постачений збірними порожнинами, з'єднаними зверху з каналами приймача, а знизу - з патрубками відведення нагрітого теплоносія, які виконані з селективним покриттям, поглинаючим сонячне випромінювання, розміщені у фокусах еліпса, сполучені в патрубок відведення нагрітого теплоносія, що розміщений у нижній частині оболонки, дозволить забезпечити прямоточне протікання теплоносія з нагріванням в прямому напрямі, виключити теплопередачу між нагрітим і холодним теплоносієм; збільшити площу поглинання сонячного випромінювання за рахунок зміни форми поглинача, що у свою чергу приведе до підвищення ККД колектора. На Фіг. 1 схематично зображений сонячний трубчастий вакуумний колектор; Фіг. 2 - розріз А-А Фіг. 1. Сонячний трубчастий вакуумний колектор містить вакуумовану оболонку 1 з прозорого матеріалу, закріплену на підставці 2 з патрубком з'єднання засобу вакуумування 3, розміщений в оболонці 2 приймач сонячного випромінювання 4 з патрубком 5 подачі холодного і патрубком 6 відбору нагрітого теплоносія. Прозора вакуумована оболонка 1 у перетині має форму еліпса, який відповідає x2 y2 х = 1 співвідношенням = 17 і , у a в2 х=50мм, де х - більша піввісь еліпса, у - менша піввісь еліпса. Приймач 4 виконаний з порожнистими каналами 7 всередині, плоским, еліпсоподібним, таким, що повторює по контуру еліпс оболонки 1. Приймач 4 у нижній частині постачений порожнистим розподільником 8, до якого приєднаний патрубок 5 подачі холодного теплоносія. Приймач 4 у верхній частині постачений збірними порожнинами 9, з'єднаними знизу з каналами 7 приймача 4, а - зверху з патрубками 10 відведення нагрітого теплоносія, що розміщені у фокусах еліпса, і сполучені в патрубок 6 відведення нагрітого теплоносія, що розміщений у нижній частині оболонки 1. Оболонка 1 виготовлена з геліоскла з низьким змістом заліза (наприклад, менше 0,02%) або полікарбонату. Колектор працює таким чином. Сонячні промені падають на прозору оболонку 1, в якій через патрубок 3 створений глибокий (не менше 10-2Па) вакуум, проходять через неї і поглинаються селективним покриттям порожнистого, еліпсоподібного приймача 4, що повторює по контуру геометрію оболонки 1, нагріваючи приймач 4. Високі оптичні характеристики прозорої оболонки 1, а також низька здатність відбивання селективного покриття приймача 4 і патрубків відведення теплоносія 10, забезпечують акумуляцію сонячної енергії, що надходить на колектор. Оскільки між оболонкою 1 і приймачем 4 створений глибокий вакуум, то пракрівнянню 2 + 5 24179 тично виключені конвекційні втрати в колекторі. Холодний теплоносій через патрубок 5 надходить в порожнистий розподільник 8, переміщаючись вгору по внутрішнім каналам 7 поглинача 4, відбираючи теплоту сонячного випромінювання від приймача 4. Нагрітий теплоносій відводиться через патрубки 10, покриті селективним, поглинаючим сонячне випроміння матеріалом, приєднані через збірні порожнини 9 з'єднані з внутрішніми канала Комп’ютерна в ерстка Д. Шев ерун 6 ми 7 верхньої частини приймача 4, що проходять у фокусах еліпсоїдної оболонки 1, з'єднуються в патрубок 6 для відведення нагрітого теплоносія споживачеві. Запропонована конструкція дозволить максимально використовува ти сонячну енергію на нагрів теплоносія, практично виключити конвекційні втрати і істотно збільшити ККД колектора. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
