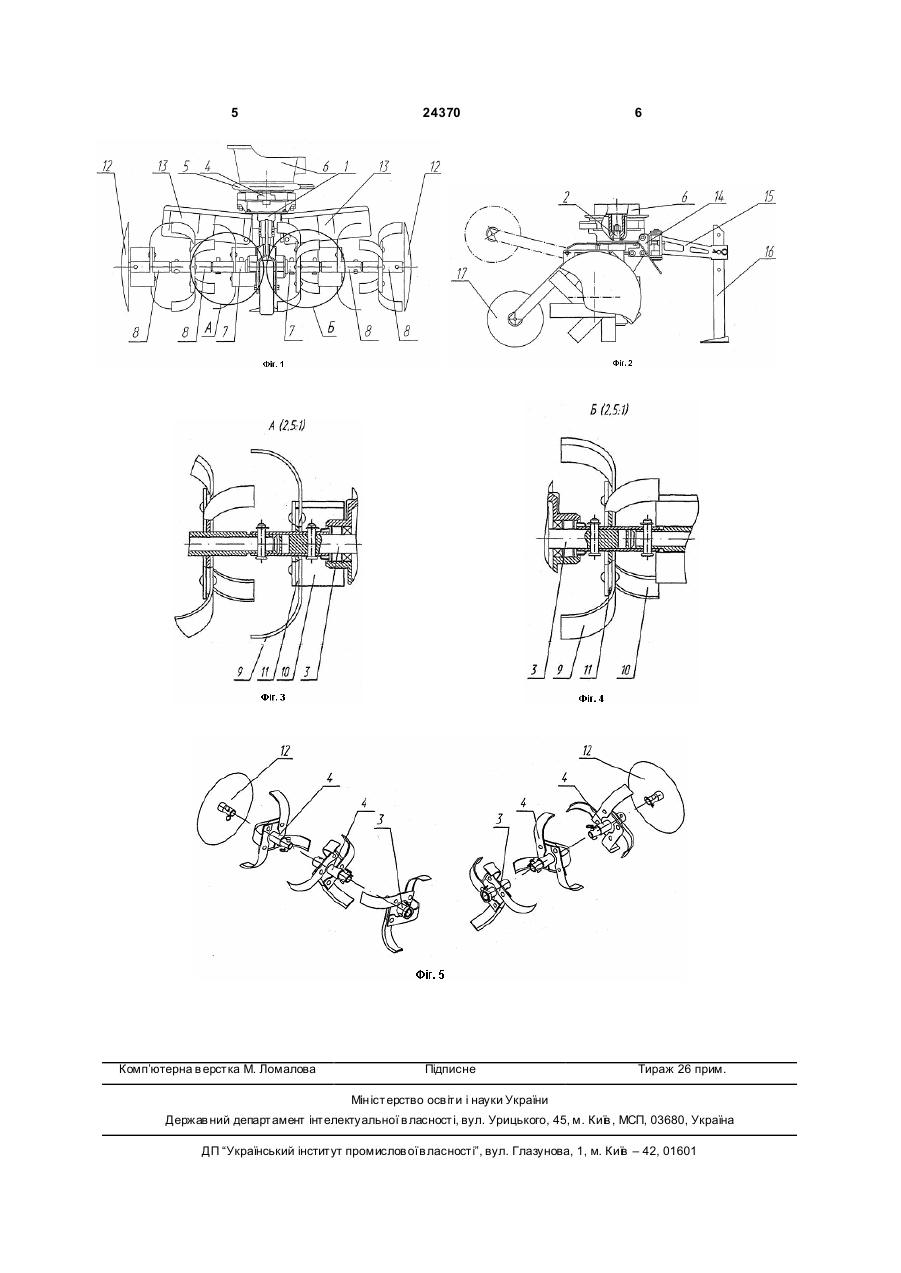

Грунтообробне знаряддя універсальне

Ґрунтообробне знаряддя універсальне, що містить центральний редуктор, на вхідному валу якого закріплена запобіжна муфта, а на вихідному валу з обох сторін закріплені ножі, яке відрізняється тим, що центральний редуктор виконаний черв'ячним одноступеневим з запобіжною фрикційною муфтою, а корпус центрального редуктора виконаний несучим чавунним з фланцем зверху, на який за допомогою швидкознімного хомута закріплений перехідник двигуна, причому спереду до 3 24370 несучим органом. Він має зверху фланець, на який за допомогою швидко знімного хомута закріплений перехідник двигуна. Спереду до корпуса редуктора закріплено з можливістю підняття транспортне колесо, ззаду - закріплена скоба з тягою, в яку вставлений з можливістю зміни висоти, регулятор глибини. На двосторонній вкорочений вихідний вал редуктора встановлені блоки внутрішні: лівий і правий, до яких приєднані фрезерні блоки зовнішні: відповідно ліві і праві. Всі фрезерні блоки повернуті один відносно другого по вісі на 45°. Кожний фрезерний блок складений з пари дугоподібних ножів лівих та пари дугоподібних ножів правих, закріплених ексцентрично на несучих секторах фрезерних блоків, кожен з яких закріплений з можливістю зняття. Ножі виконані із сталі. До крайніх фрезерних блоків закріплені захисні диски, які також можливо швидко і легко знімати. Зверху фрезерні блоки захищені щитками, які закріплені до редуктора з двох сторін. Запропонована конструкція дає можливість значно підвищити якість і ефективність обробітку ґрунту і суттєво розширити технологічні і функціональні можливості знаряддя за рахунок наявності швидко знімних фрезерних блоків з ексцентричним розташуванням ножів, що дозволяє швидко і легко змінювати параметри обробітку ґрунту (ширину захвату, глибину обробітку). Виконання ножів із сталі 65Г з відповідною термообробкою, використання несучого чавунного корпусу забезпечує високу надійність експлуатації і значно збільшує довговічність знаряддя, дозволяє сприймати значні перевантаження в процесі експлуатації. Збільшення ваги корпуса дає можливість більш швидкому і легкому заглибленню ножів фрезерних блоків у ґрунт, покращує зчеплення з ґрунтом. Універсальна конструкція редуктора з несучим чавунним корпусом з фланцем зверху, на який за допомогою швидко знімного хомута через перехідник встановлено двигун з вертикальним валом, дозволяє використовувати силовий агрегат різних моделей і різних виробників і який може використовуватись на інших виконавчих органах, а також дає можливість агрегатування широкої гами навісного і причіпного обладнання. Наявність транспортного колеса дозволяє легко транспортува ти знаряддя одній людині на невеликі відстані, не розбираючи його і без загрози пошкодження навколишнього оточення. Завдяки наявності захисних дисків і захисних щи тків, підвищується культура обробітку та безпека праці. Виконання знаряддя зі швидко знімними елементами дозволяє оперативно скомпонувати знаряддя з різними параметрами обробітку, швидко розібрати і компактно скласти його складові частини при транспортуванні на далекі відстані або при його зберіганні. Суть запропонованої корисної моделі пояснюється кресленнями, на яких: Фіг.1 - загальний вигляд Фіг.2 - вигляд збоку 4 Фіг.3 - витяг А Фіг.4 - витяг Б Фіг.5 - фрезерні блоки в аксонометрії. Ґрунтообробне знаряддя універсальне містить редуктор 1 центральний з валом 2 вхідним і валом 3 вихідним. Корпус редуктора 1 центрального виконаний несучим з фланцем 4 зверху, на який за допомогою швидко знімного хомута 5 через перехідник 6 встановлюється двигун з вертикальним валом (на кресленнях не зображений). На вал 2 вихідний насаджені і зафіксовані з кожної сторони попарно від редуктора, спочатку фрезерні блоки 7 внутрішні, потім фрезерні блоки 8 зовнішні. Кожний фрезерний блок складений з чотирьох ножів: двох ножів 9 лівих і двох ножів 10 правих. Ці чотири ножі з'єднані ексцентрично на несучому секторі 11. Фрезерні блоки 7 внутрішні з'єднані з валом 3 вихідним редуктора, а фрезерні блоки 8 зовнішні з'єднані послідовно з внутрішнім фрезерним блоком 7 і між собою. Всі фрезерні блоки з'єднані з можливістю зняття. Кількість їх на валу з кожної сторони від редуктора: по одному внутрішньому і по одному або по два зовнішньому фрезерному блоку. До крайніх фрезерних блоків закріплено з можливістю зняття диск 12 захисний, а зверху фрезерних блоків до редуктора симетрично від нього закріплені по щитку 13 захисному. До задньої частини корпуса редуктора 1 центрального скобою 14 закріплена тяга 15 з регулятором глибини 16. Регулюючи висоту регулятора глибини 16 можливо корегувати глибину занурювання у ґрунт фрезерних блоків. Для поліпшення транспортування знаряддя на невеликі відстані, спереду до редуктора закріплено з можливістю підняття транспортне колесо 17. Ґрунтообробне знаряддя працює таким чином. Від силового агрегату (на кресленнях не показаний) крутний момент через муфту 6 передається на вхідний вал 2 редуктора 1 центрального, вихідний вал 3 якого приводить в обертання фрезерні блоки 7 внутрішні і фрезерні блоки 8 зовнішні з ножами 9, 10, які закріплені на несучих секторах 11. Дугоподібні ножі 9,10 врізаються в землю, розпушуючи її і, одночасно, переміщують знаряддя вперед. Швидкість переміщення і глибина обробки ґрунту регулюються за допомогою тяги 15 з регулятором глибини 16. Крім цього, регулятор глибини 16 розрихлює ґрунт в зоні під редуктором, яка не обробляється фрезерними блоками. Спереду редуктора 1 закріплено транспортне колесо 17, яке в робочому стані підняте, а опущене при переміщенні знаряддя на незначну відстань. Передбачена також можливість регулювати ширину обробки ґрунту ступінчато, змінюючи кількість фрезерних блоків. Запропоноване ґрунтообробне знаряддя просте конструктивно, в експлуатації, обслуговуванні та виготовленні, а також дає можливість працювати з ним одній людині. 5 Комп’ютерна в ерстка М. Ломалова 24370 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
