Бурякозбиральна машина

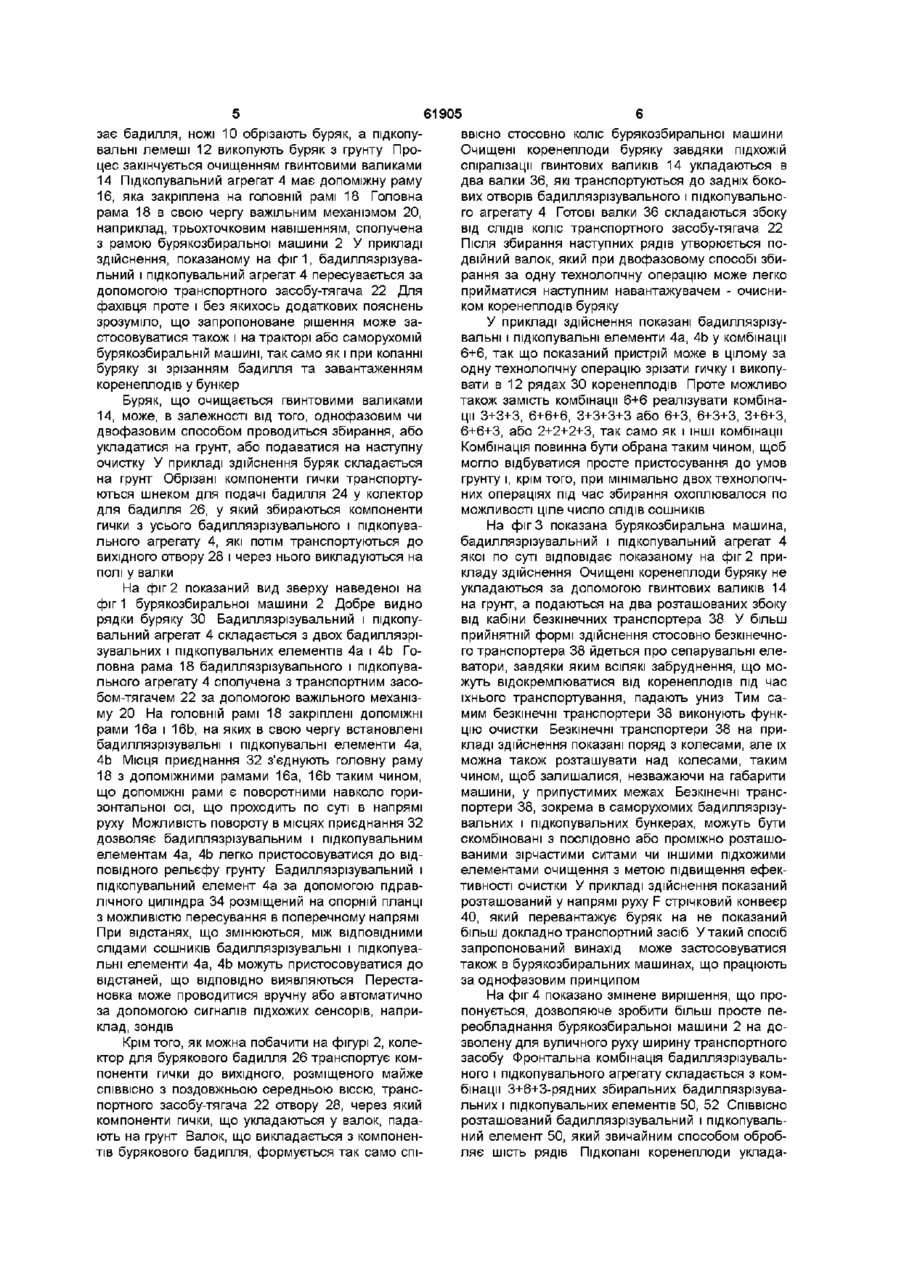

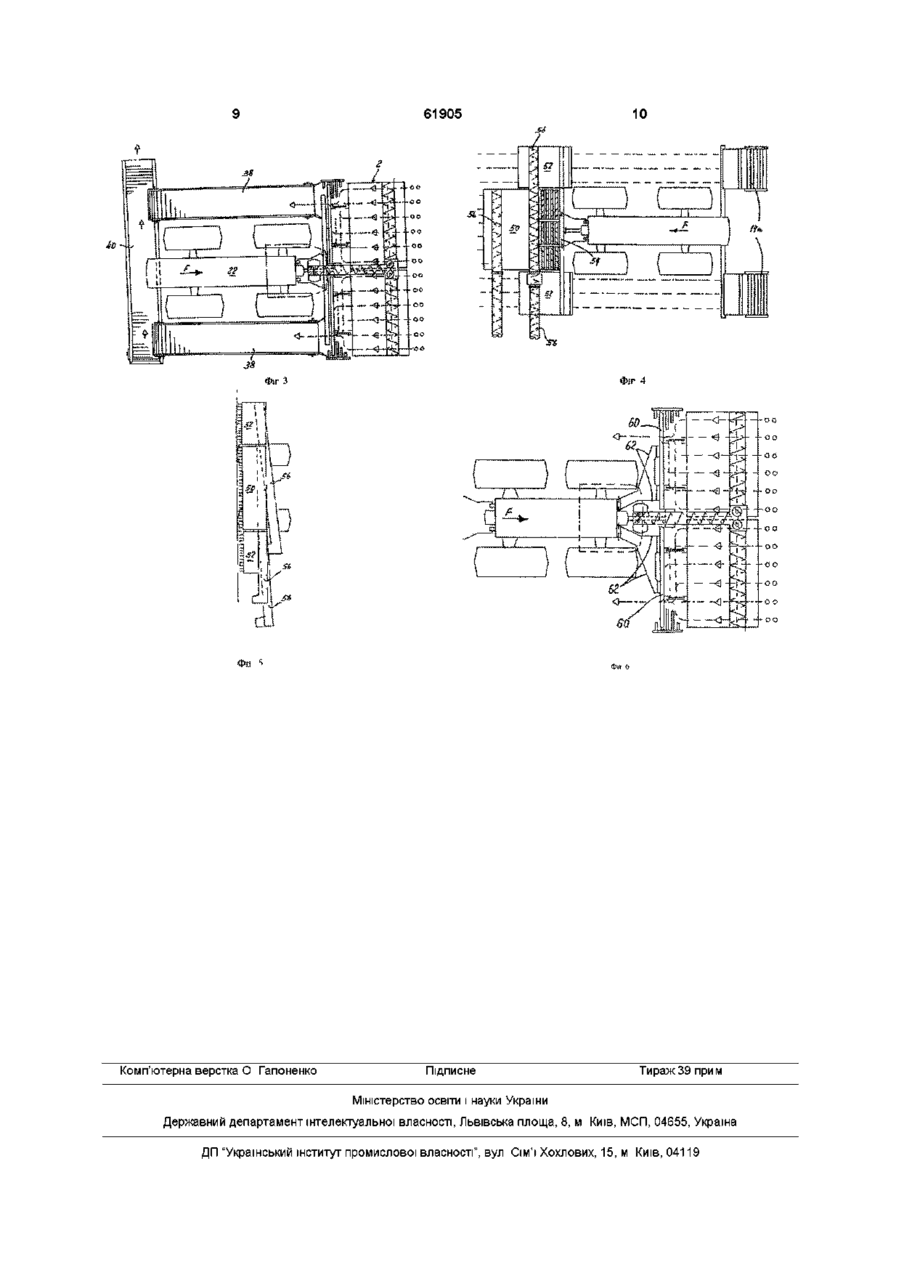

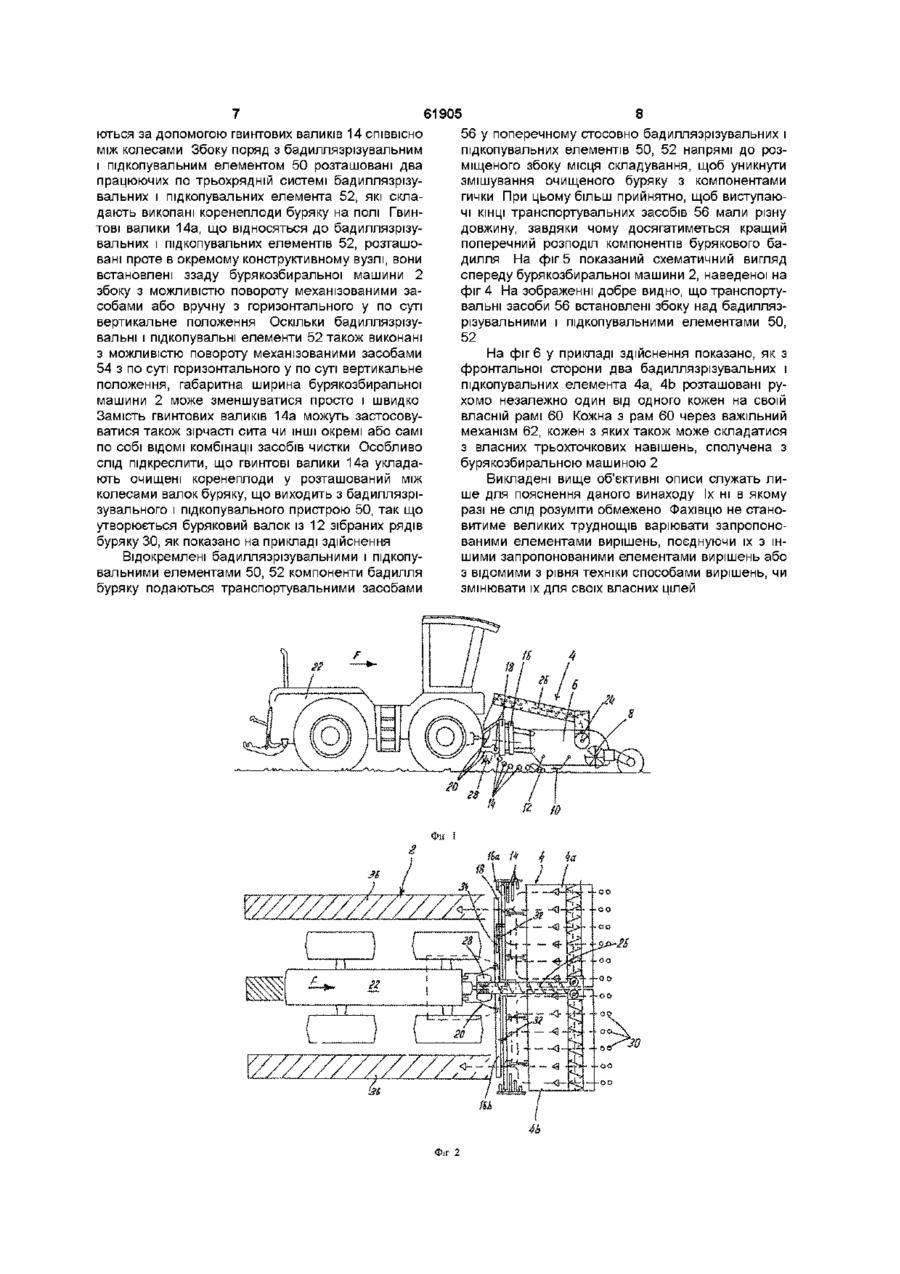

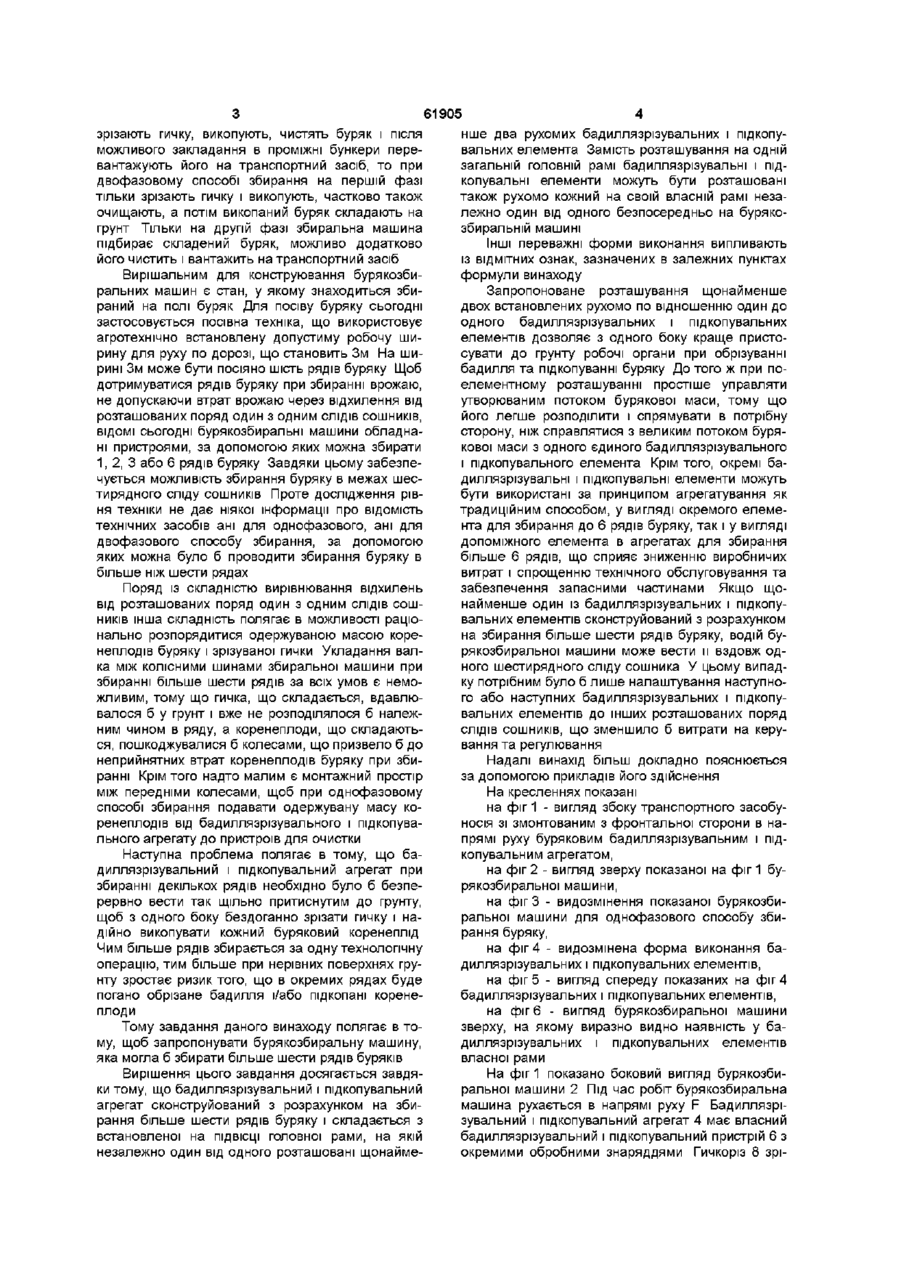

1 Бурякозбиральна машина зі змонтованим з фронтальної сторони в напрямі руху бадиллязрізувальним і підкопувальним агрегатом, яка відрізняється тим, що бадиллязрізувальний і підкопувальний агрегат сконструйований з розрахунком на збирання більше шести рядів буряку і складається з встановленої на ПІДВІСЦІ головної рами, на якій незалежно один від одного розташовані щонайменше два рухомих бадиллязрізувальних і підкопувальних елементи 2 Бурякозбиральна машина зі змонтованим з фронтальної сторони в напрямі руху бадиллязрізувальним і підкопувальним агрегатом, яка відрізняється тим, що бадиллязрізувальний і підкопувальний агрегат сконструйований з розрахунком на збирання більше шести рядів буряку, і безпосередньо на бурякозбиральній машині з фронтальної сторони розташовані рухомо кожний на своїй власній рамі незалежно один від одного щонайменше два бадиллязрізувальних і підкопувальних елементи 3 Бурякозбиральна машина за пп 1 або 2, яка відрізняється тим, що щонайменше один із бадиллязрізувальних і підкопувальних елементів сконструйований з розрахунком на збирання шести рядів буряку 4 Бурякозбиральна машина за будь-яким одним з попередніх пунктів 1-3, яка відрізняється тим, що щонайменше один із бадиллязрізувальних і підкопувальних елементів є рухомим у поперечному напрямі стосовно до напряму руху (F) 5 Бурякозбиральна машина за будь-яким одним з попередніх пунктів 1-4, яка відрізняється тим, що бадиллязрізувальні і підкопувальні елементи розташовані з можливістю обертання навколо поздовжньої осі в напрямі руху 6 Бурякозбиральна машина за будь-яким одним з попередніх пунктів 1-5, яка відрізняється тим, що рама і/або ДОПОМІЖНІ рами бурякозбиральної машини виконані з можливістю розчеплення 7 Бурякозбиральна машина за будь-яким одним з попередніх пунктів 1-6, яка відрізняється тим, що виконана з можливістю відкладання на грунті двох бокових валків викопаних коренеплодів буряку 8 Бурякозбиральна машина за будь-яким одним з попередніх пунктів 1-7, яка відрізняється тим, що виконана з можливістю утворення розташованого СПІВВІСНО з поздовжньою віссю машини валка з коренеплодів буряку, причому частина коренеплодів складається у валок тільки після проїзду бурякозбиральної машини повз першу частину валка 9 Бурякозбиральна машина за будь-яким одним з попередніх пунктів 1-8, яка відрізняється тим, що виконана з можливістю утворення валка з компонентів бурякової гички 10 Бурякозбиральна машина за будь-яким одним з попередніх пунктів 1-9, яка відрізняється тим, що бадиллязрізувальний і підкопувальний агрегат виконаний з можливістю складання викопаних коренеплодів буряку щонайменше на два безкінечних транспортери, які проходять збоку від кабіни водія 11 Бурякозбиральна машина за будь-яким одним з попередніх пунктів 1-10, яка відрізняється тим, що один або декілька бадиллязрізувальних і підкопувальних елементів і/або пристроїв для очистки встановлені з можливістю повороту навколо горизонтальної осі, яка по суті проходить в напрямі руху, з по суті горизонтального у по суті вертикальне положення Винахід стосується бурякозбиральної машини зі змонтованим з фронтальної сторони в напрямі руху буряковим бадиллязрізувальним і підкопувальним агрегатом В бурякозбиральній техніці принципове розходження вбачають між однофазовим та двофазовим способами збирання Якщо при однофазовому способі збирання за одну технологічну операцію о ю о (О 61905 нше два рухомих бадиллязрізувальних і підкопувальних елемента Замість розташування на одній загальній головній рамі бадиллязрізувальні і підкопувальні елементи можуть бути розташовані також рухомо кожний на своїй власній рамі незалежно один від одного безпосередньо на бурякозбиральній машині Інші переважні форми виконання випливають із ВІДМІТНИХ ознак, зазначених в залежних пунктах формули винаходу Запропоноване розташування щонайменше двох встановлених рухомо по відношенню один до одного бадиллязрізувальних і підкопувальних елементів дозволяє з одного боку краще пристосувати до грунту робочі органи при обрізуванні бадилля та підкопуванні буряку До того ж при поелементному розташуванні простіше управляти утворюваним потоком бурякової маси, тому що його легше розподілити і спрямувати в потрібну сторону, ніж справлятися з великим потоком бурякової маси з одного єдиного бадиллязрізувального і підкопувального елемента Крім того, окремі бадиллязрізувальні і підкопувальні елементи можуть бути використані за принципом агрегатування як традиційним способом, у вигляді окремого елемента для збирання до 6 рядів буряку, так і у вигляді допоміжного елемента в агрегатах для збирання більше 6 рядів, що сприяє зниженню виробничих витрат і спрощенню технічного обслуговування та забезпечення запасними частинами Якщо щоПоряд із складністю вирівнювання відхилень найменше один із бадиллязрізувальних і підкопувід розташованих поряд один з одним СЛІДІВ СОШвальних елементів сконструйований з розрахунком НИКІВ інша складність полягає в можливості раціона збирання більше шести рядів буряку, водій бунально розпорядитися одержуваною масою корерякозбиральної машини може вести и вздовж однеплодів буряку і зрізуваної гички Укладання валного шестирядного сліду сошника У цьому випадка між колісними шинами збиральної машини при ку потрібним було б лише налаштування наступнозбиранні більше шести рядів за всіх умов є немого або наступних бадиллязрізувальних і підкопужливим, тому що гичка, що складається, вдавлювальних елементів до інших розташованих поряд валося б у грунт і вже не розподілялося б належСЛІДІВ сошників, що зменшило б витрати на керуним чином в ряду, а коренеплоди, що складаютьвання та регулювання ся, пошкоджувалися б колесами, що призвело б до неприйнятних втрат коренеплодів буряку при збиНадалі винахід більш докладно пояснюється ранні Крім того надто малим є монтажний простір за допомогою прикладів його здійснення між передніми колесами, щоб при однофазовому На кресленнях показані способі збирання подавати одержувану масу кона фіг 1 - вигляд збоку транспортного засобуренеплодів від бадиллязрізувального і підкопуваносія зі змонтованим з фронтальної сторони в нального агрегату до пристроїв для очистки прямі руху буряковим бадиллязрізувальним і підкопувальним агрегатом, Наступна проблема полягає в тому, що бадиллязрізувальний і підкопувальний агрегат при на фіг 2 - вигляд зверху показаної на фіг 1 бузбиранні декількох рядів необхідно було б безперякозбиральної машини, рервно вести так щільно притиснутим до грунту, на фіг 3 - видозмінення показаної бурякозбищоб з одного боку бездоганно зрізати гичку і наральної машини для однофазового способу збидійно викопувати кожний буряковий коренеплід рання буряку, Чим більше рядів збирається за одну технологічну на фіг 4 - видозмінена форма виконання баоперацію, тим більше при нерівних поверхнях грудиллязрізувальних і підкопувальних елементів, нту зростає ризик того, що в окремих рядах буде на фіг 5 - вигляд спереду показаних на фіг 4 погано обрізане бадилля і/або підкопані коренебадиллязрізувальних і підкопувальних елементів, плоди на фіг 6 - вигляд бурякозбиральної машини зверху, на якому виразно видно наявність у баТому завдання даного винаходу полягає в тодиллязрізувальних і підкопувальних елементів му, щоб запропонувати бурякозбиральну машину, власної рами яка могла б збирати більше шести рядів буряків Вирішення цього завдання досягається завдяНа фіг 1 показано боковий вигляд бурякозбики тому, що бадиллязрізувальний і підкопувальний ральної машини 2 Під час робіт бурякозбиральна агрегат сконструйований з розрахунком на збимашина рухається в напрямі руху F Бадиллязрірання більше шести рядів буряку і складається з зувальний і підкопувальний агрегат 4 має власний встановленої на ПІДВІСЦІ головної рами, на якій бадиллязрізувальний і підкопувальний пристрій 6 з незалежно один від одного розташовані щонаймеокремими обробними знаряддями Гичкоріз 8 зрі зрізають гичку, викопують, чистять буряк і після можливого закладання в проміжні бункери перевантажують його на транспортний засіб, то при двофазовому способі збирання на першій фазі тільки зрізають гичку і викопують, частково також очищають, а потім викопаний буряк складають на грунт Тільки на другій фазі збиральна машина підбирає складений буряк, можливо додатково його чистить і вантажить на транспортний засіб Вирішальним для конструювання бурякозбиральних машин є стан, у якому знаходиться збираний на полі буряк Для посіву буряку сьогодні застосовується посівна техніка, що використовує агротехнічно встановлену допустиму робочу ширину для руху по дорозі, що становить Зм На ширині Зм може бути посіяно шість рядів буряку Щоб дотримуватися рядів буряку при збиранні врожаю, не допускаючи втрат врожаю через відхилення від розташованих поряд один з одним СЛІДІВ СОШНИКІВ, ВІДОМІ сьогодні бурякозбиральні машини обладнані пристроями, за допомогою яких можна збирати 1, 2, 3 або 6 рядів буряку Завдяки цьому забезпечується можливість збирання буряку в межах шестирядного сліду сошників Проте дослідження рівня техніки не дає ніякої інформації про ВІДОМІСТЬ технічних засобів ані для однофазового, ані для двофазового способу збирання, за допомогою яких можна було б проводити збирання буряку в більше ніж шести рядах 61905 ввісно стосовно коліс бурякозбиральної машини Очищені коренеплоди буряку завдяки ПІДХОЖІЙ спіралізації гвинтових валиків 14 укладаються в два валки 36, які транспортуються до задніх бокових отворів бадиллязрізувального і підкопувального агрегату 4 Готові валки 36 складаються збоку від СЛІДІВ коліс транспортного засобу-тягача 22 Після збирання наступних рядів утворюється подвійний валок, який при двофазовому способі збирання за одну технологічну операцію може легко прийматися наступним навантажувачем - очисником коренеплодів буряку У прикладі здійснення показані бадиллязрізувальні і підкопувальні елементи 4а, 4Ь у комбінації 6+6, так що показаний пристрій може в цілому за одну технологічну операцію зрізати гичку і викопувати в 12 рядах ЗО коренеплодів Проте можливо також замість комбінації 6+6 реалізувати комбінаБуряк, що очищається гвинтовими валиками ції 3+3+3, 6+6+6, 3+3+3+3 або 6+3, 6+3+3, 3+6+3, 14, може, в залежності від того, однофазовим чи 6+6+3, або 2+2+2+3, так само як і ІНШІ комбінації двофазовим способом проводиться збирання, або Комбінація повинна бути обрана таким чином, щоб укладатися на грунт, або подаватися на наступну могло відбуватися просте пристосування до умов очистку У прикладі здійснення буряк складається грунту і, крім того, при мінімально двох технологічна грунт Обрізані компоненти гички транспортуних операціях під час збирання охоплювалося по ються шнеком для подачі бадилля 24 у колектор можливості ціле число СЛІДІВ сошників для бадилля 26, у який збираються компоненти гички з усього бадиллязрізувального і підкопуваНа фіг 3 показана бурякозбиральна машина, льного агрегату 4, які потім транспортуються до бадиллязрізувальний і підкопувальний агрегат 4 вихідного отвору 28 і через нього викладуються на якої по суті відповідає показаному на фіг 2 приполі у валки кладу здійснення Очищені коренеплоди буряку не укладаються за допомогою гвинтових валиків 14 На фіг 2 показаний вид зверху наведеної на на грунт, а подаються на два розташованих збоку фіг 1 бурякозбиральної машини 2 Добре видно від кабіни безкінечних транспортера 38 У більш рядки буряку ЗО Бадиллязрізувальний і підкопуприйнятній формі здійснення стосовно безкінечновальний агрегат 4 складається з двох бадиллязріго транспортера 38 йдеться про сепарувальні елезувальних і підкопувальних елементів 4а і 4Ь Говатори, завдяки яким ВСІЛЯКІ забруднення, що моловна рама 18 бадиллязрізувального і підкопуважуть відокремлюватися від коренеплодів під час льного агрегату 4 сполучена з транспортним засоїхнього транспортування, падають униз Тим сабом-тягачем 22 за допомогою важільного механізмим безкінечні транспортери 38 виконують функму 20 На головній рамі 18 закріплені ДОПОМІЖНІ цію очистки Безкінечні транспортери 38 на прирами 16а і 16Ь, на яких в свою чергу встановлені кладі здійснення показані поряд з колесами, але їх бадиллязрізувальні і підкопувальні елементи 4а, можна також розташувати над колесами, таким 4Ь Місця приєднання 32 з'єднують головну раму чином, щоб залишалися, незважаючи на габарити 18 з допоміжними рамами 16а, 16Ь таким чином, машини, у припустимих межах Безкінечні трансщо ДОПОМІЖНІ рами є поворотними навколо горипортери 38, зокрема в саморухомих бадиллязрізузонтальної осі, що проходить по суті в напрямі вальних і підкопувальних бункерах, можуть бути руху Можливість повороту в місцях приєднання 32 скомбіновані з послідовно або проміжно розташодозволяє бадиллязрізувальним і підкопувальним ваними зірчастими ситами чи іншими підхожими елементам 4а, 4Ь легко пристосовуватися до ВІДелементами очищення з метою підвищення ефекПОВІДНОГО рельєфу грунту Бадиллязрізувальний і тивності очистки У прикладі здійснення показаний підкопувальний елемент 4а за допомогою гідраврозташований у напрямі руху F стрічковий конвеєр лічного циліндра 34 розміщений на опорній планці 40, який перевантажує буряк на не показаний з можливістю пересування в поперечному напрямі більш докладно транспортний засіб У такий спосіб При відстанях, що змінюються, між ВІДПОВІДНИМИ запропонований винахід може застосовуватися слідами сошників бадиллязрізувальні і підкопуватакож в бурякозбиральних машинах, що працюють льні елементи 4а, 4Ь можуть пристосовуватися до за однофазовим принципом відстаней, що ВІДПОВІДНО виявляються Перестановка може проводитися вручну або автоматично На фіг 4 показано змінене вирішення, що проза допомогою сигналів підхожих сенсорів, наприпонується, дозволяюче зробити більш просте пеклад, зондів реобладнання бурякозбиральної машини 2 на дозволену для вуличного руху ширину транспортного Крім того, як можна побачити на фігурі 2, колезасобу Фронтальна комбінація бадиллязрізувальктор для бурякового бадилля 26 транспортує комного і підкопувального агрегату складається з компоненти гички до вихідного, розміщеного майже бінації 3+6+3-рядних збиральних бадиллязрізуваСПІВВІСНО з поздовжньою середньою віссю, трансльних і підкопувальних елементів 50, 52 СПІВВІСНО портного засобу-тягача 22 отвору 28, через який розташований бадиллязрізувальний і підкопувалькомпоненти гички, що укладаються у валок, паданий елемент 50, який звичайним способом обробють на грунт Валок, що викладається з компоненляє шість рядів Підкопані коренеплоди укладатів бурякового бадилля, формується так само спізає бадилля, ножі 10 обрізають буряк, а підкопувальні лемеші 12 викопують буряк з грунту Процес закінчується очищенням гвинтовими валиками 14 Підкопувальний агрегат 4 має допоміжну раму 16, яка закріплена на головній рамі 18 Головна рама 18 в свою чергу важільним механізмом 20, наприклад, трьохточковим навішенням, сполучена з рамою бурякозбиральної машини 2 У прикладі здійснення, показаному на фіг1, бадиллязрізувальний і підкопувальний агрегат 4 пересувається за допомогою транспортного засобу-тягача 22 Для фахівця проте і без якихось додаткових пояснень зрозуміло, що запропоноване рішення може застосовуватися також і на тракторі або саморухомій бурякозбиральній машині, так само як і при копанні буряку зі зрізанням бадилля та завантаженням коренеплодів у бункер ються за допомогою гвинтових валиків 14 СПІВВІСНО МІЖ колесами Збоку поряд з бадиллязрізувальним і підкопувальним елементом 50 розташовані два працюючих по трьохрядній системі бадиллязрізувальних і підкопувальних елемента 52, які складають викопані коренеплоди буряку на полі Гвинтові валики 14а, що відносяться до бадиллязрізувальних і підкопувальних елементів 52, розташовані проте в окремому конструктивному вузлі, вони встановлені ззаду бурякозбиральної машини 2 збоку з можливістю повороту механізованими засобами або вручну з горизонтального у по суті вертикальне положення Оскільки бадиллязрізувальні і підкопувальні елементи 52 також виконані з можливістю повороту механізованими засобами 54 з по суті горизонтального у по суті вертикальне положення, габаритна ширина бурякозбиральної машини 2 може зменшуватися просто і швидко Замість гвинтових валиків 14а можуть застосовуватися також зірчасті сита чи ІНШІ окремі або самі по собі ВІДОМІ комбінації засобів чистки Особливо слід підкреслити, що гвинтові валики 14а укладають очищені коренеплоди у розташований між колесами валок буряку, що виходить з бадиллязрізувального і підкопувального пристрою 50, так що утворюється буряковий валок із 12 зібраних рядів буряку ЗО, як показано на прикладі здійснення 61905 8 56 у поперечному стосовно бадиллязрізувальних і підкопувальних елементів 50, 52 напрямі до розміщеного збоку місця складування, щоб уникнути змішування очищеного буряку з компонентами гички При цьому більш прийнятно, щоб виступаючі КІНЦІ транспортувальних засобів 56 мали різну довжину, завдяки чому досягатиметься кращий поперечний розподіл компонентів бурякового бадилля На фіг 5 показаний схематичний вигляд спереду бурякозбиральної машини 2, наведеної на фіг 4 На зображенні добре видно, що транспортувальні засоби 56 встановлені збоку над бадиллязрізувальними і підкопувальними елементами 50, 52 На фіг 6 у прикладі здійснення показано, як з фронтальної сторони два бадиллязрізувальних і підкопувальних елемента 4а, 4Ь розташовані рухомо незалежно один від одного кожен на своїй власній рамі 60 Кожна з рам 60 через важільний механізм 62, кожен з яких також може складатися з власних трьохточкових навішень, сполучена з бурякозбиральною машиною 2 Викладені вище об'єктивні описи служать лише для пояснення даного винаходу їх ні в якому разі не слід розуміти обмежено Фахівцю не становитиме великих труднощів варіювати запропонованими елементами вирішень, поєднуючи їх з іншими запропонованими елементами вирішень або з відомими з рівня техніки способами вирішень, чи змінювати їх для своїх власних цілей Відокремлені бадиллязрізувальними і підкопувальними елементами 50, 52 компоненти бадилля буряку подаються транспортувальними засобами ЧГ 2 61905 Фіг 4 Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
