Універсальне грунтообробне знаряддя

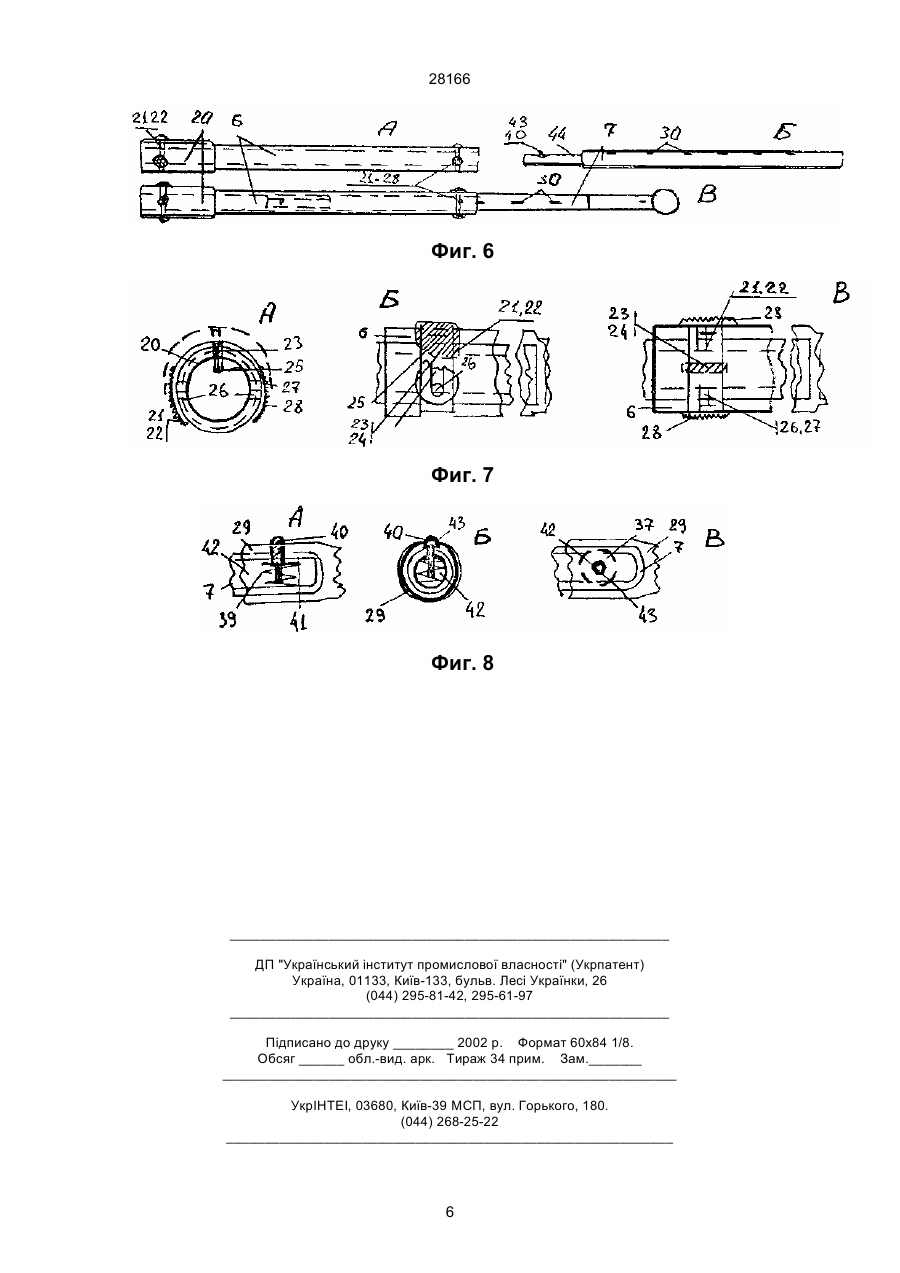

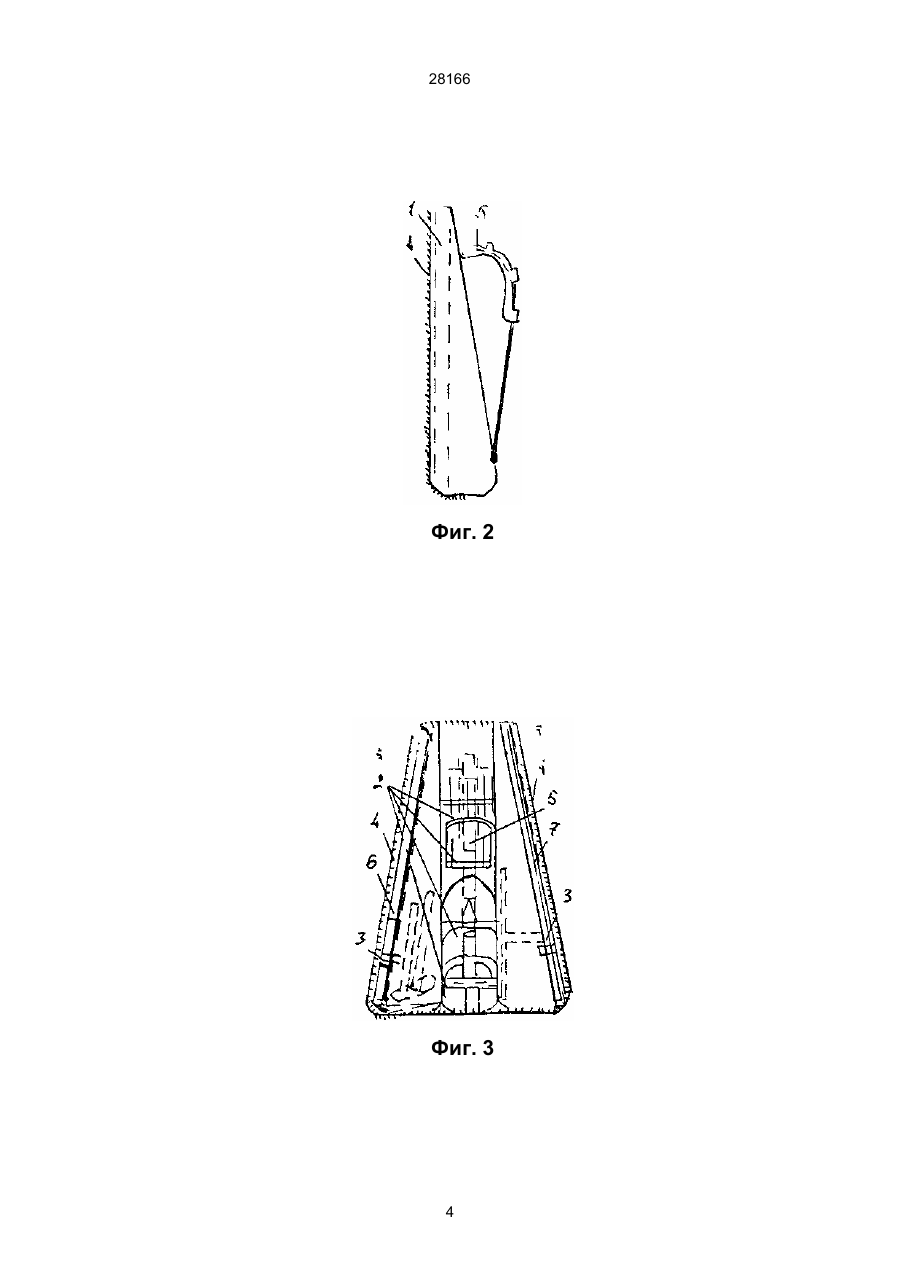

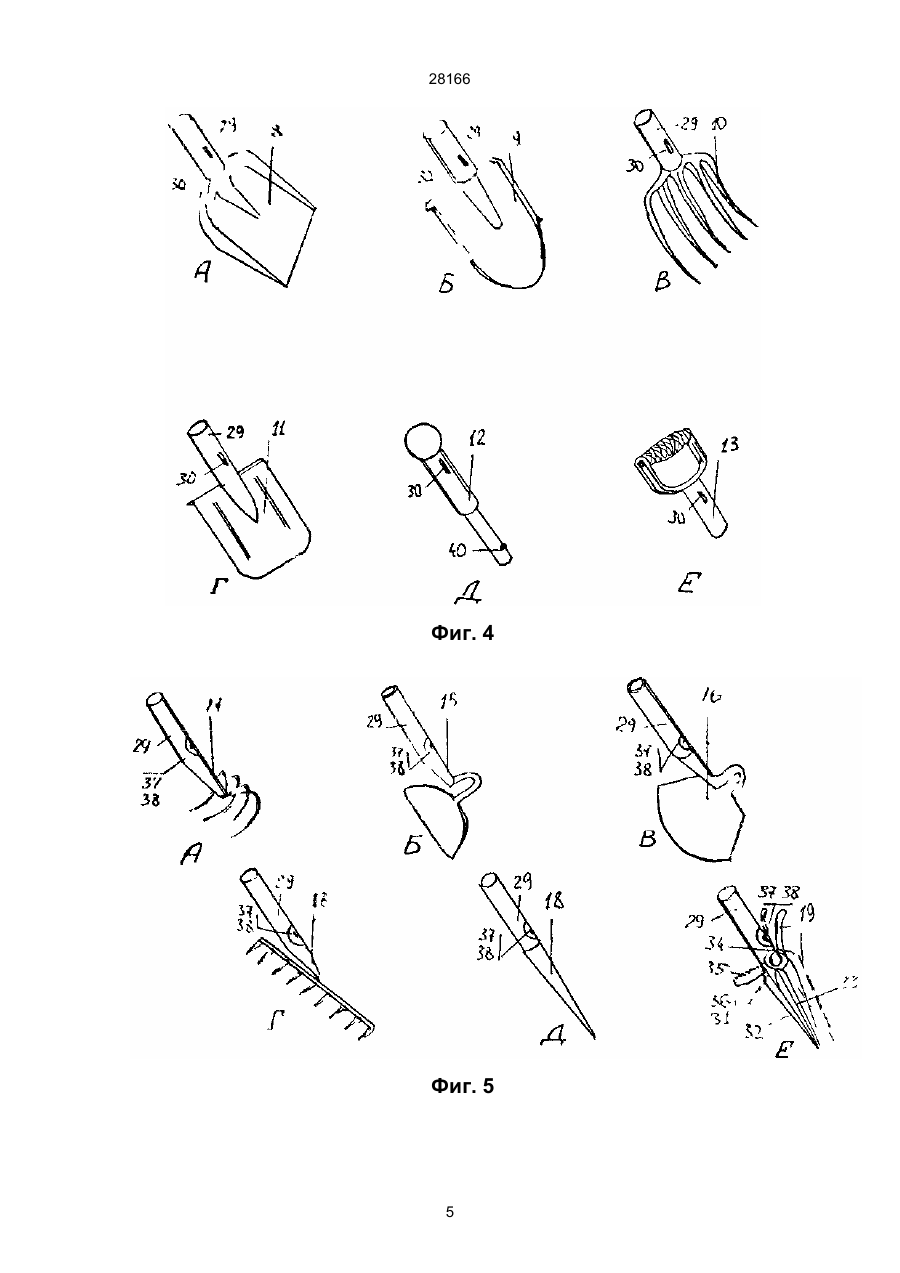

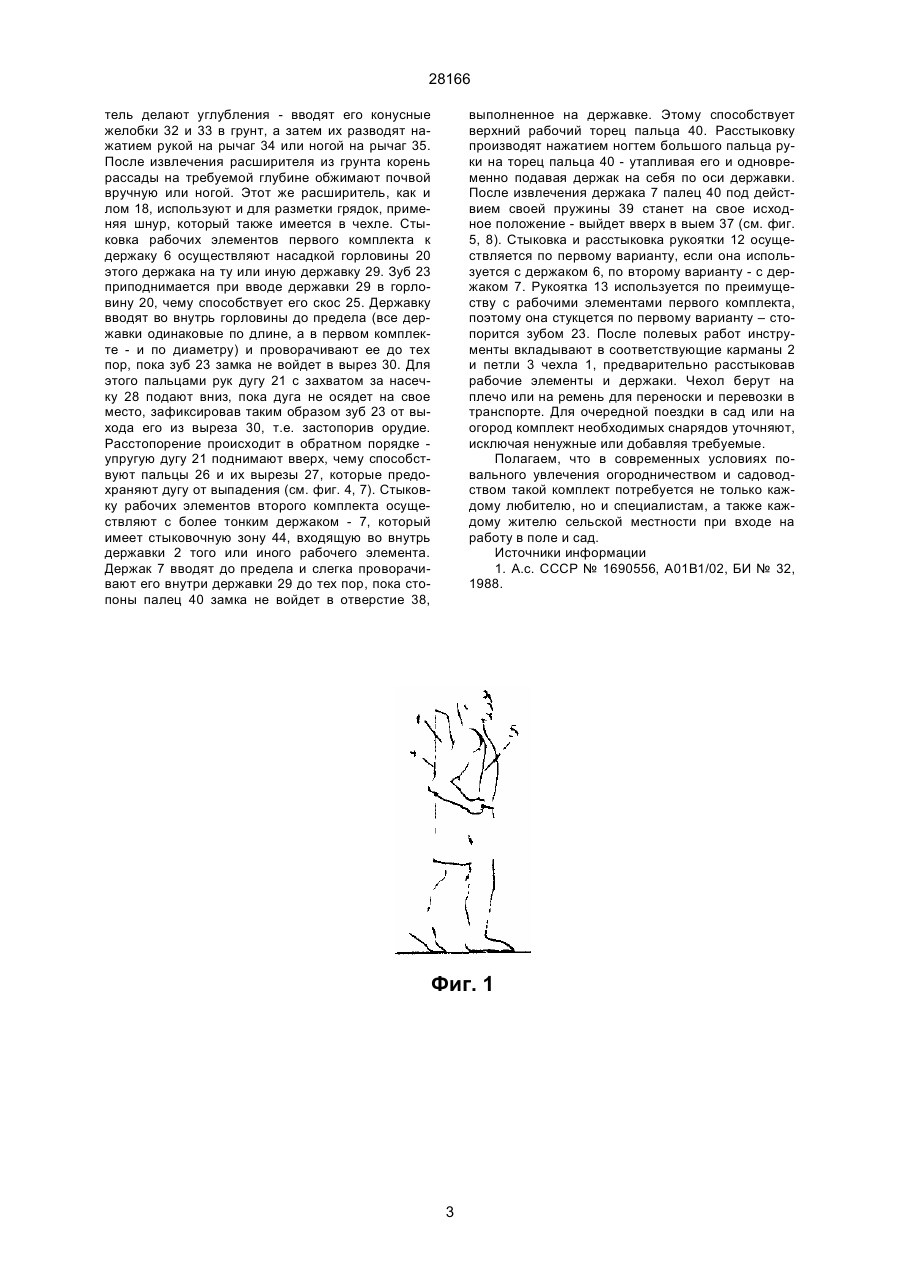

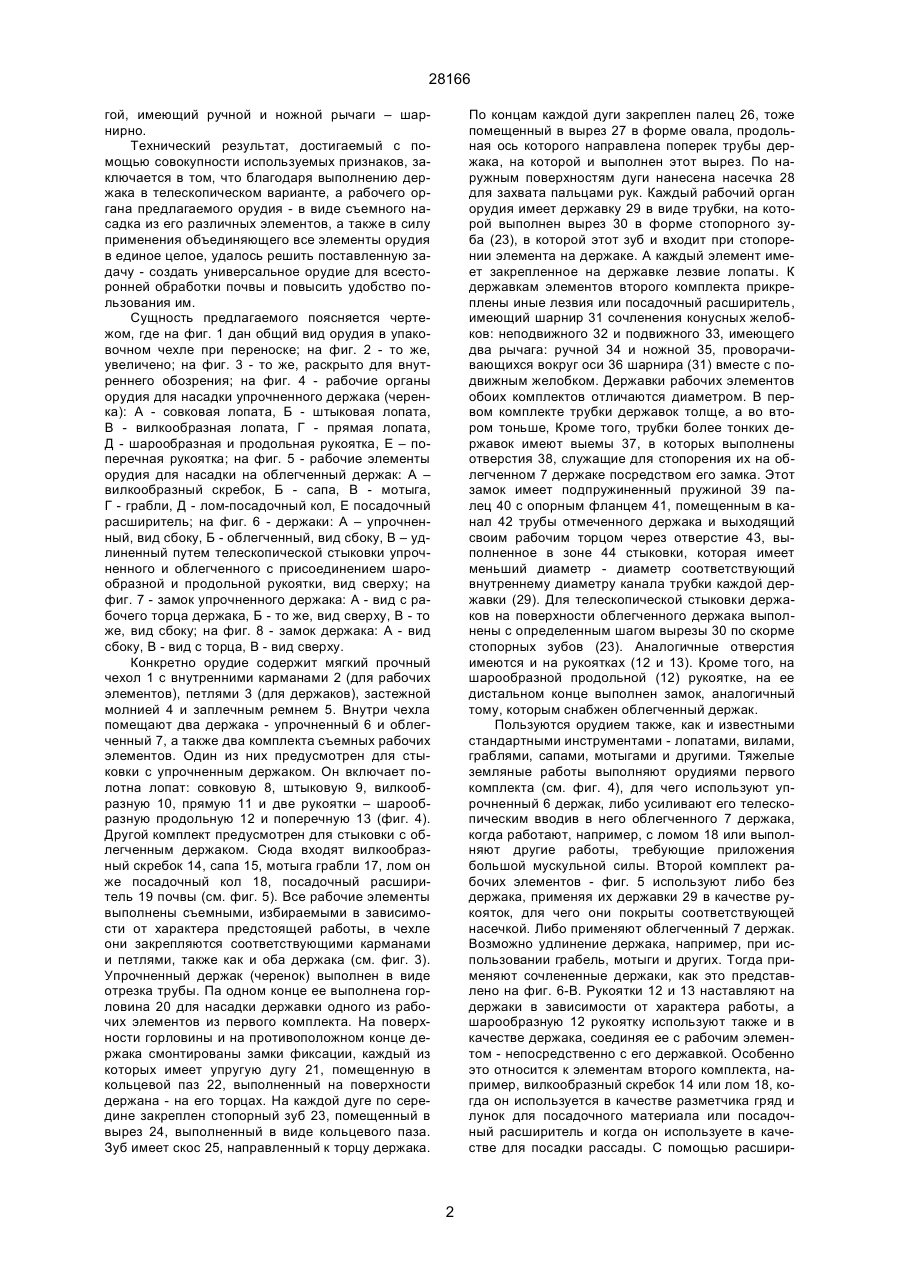

1. Универсальное почвообрабатывающее орудие, содержащее средство его удержания с рукояткой и установленный на нем посредством державки рабочий орган, отличающееся тем, что средство удержания орудия выполнено составным из двух телескопически стыкующихся труб, составляющих упрочненный и облегченный держаки, 28166 гой, имеющий ручной и ножной рычаги – шарнирно. Технический результат, достигаемый с помощью совокупности используемых признаков, заключается в том, что благодаря выполнению держака в телескопическом варианте, а рабочего органа предлагаемого орудия - в виде съемного насадка из его различных элементов, а также в силу применения объединяющего все элементы орудия в единое целое, удалось решить поставленную задачу - создать универсальное орудие для всесторонней обработки почвы и повысить удобство пользования им. Сущность предлагаемого поясняется чертежом, где на фиг. 1 дан общий вид орудия в упаковочном чехле при переноске; на фиг. 2 - то же, увеличено; на фиг. 3 - то же, раскрыто для внутреннего обозрения; на фиг. 4 - рабочие органы орудия для насадки упрочненного держака (черенка): А - совковая лопата, Б - штыковая лопата, В - вилкообразная лопата, Г - прямая лопата, Д - шарообразная и продольная рукоятка, Е – поперечная рукоятка; на фиг. 5 - рабочие элементы орудия для насадки на облегченный держак: А – вилкообразный скребок, Б - сапа, В - мотыга, Г - грабли, Д - лом-посадочный кол, Е посадочный расширитель; на фиг. 6 - держаки: А – упрочненный, вид сбоку, Б - облегченный, вид сбоку, В – удлиненный путем телескопической стыковки упрочненного и облегченного с присоединением шарообразной и продольной рукоятки, вид сверху; на фиг. 7 - замок упрочненного держака: А - вид с рабочего торца держака, Б - то же, вид сверху, В - то же, вид сбоку; на фиг. 8 - замок держака: А - вид сбоку, В - вид с торца, В - вид сверху. Конкретно орудие содержит мягкий прочный чехол 1 с внутренними карманами 2 (для рабочих элементов), петлями 3 (для держаков), застежной молнией 4 и заплечным ремнем 5. Внутри чехла помещают два держака - упрочненный 6 и облегченный 7, а также два комплекта съемных рабочих элементов. Один из них предусмотрен для стыковки с упрочненным держаком. Он включает полотна лопат: совковую 8, штыковую 9, вилкообразную 10, прямую 11 и две рукоятки – шарообразную продольную 12 и поперечную 13 (фиг. 4). Другой комплект предусмотрен для стыковки с облегченным держаком. Сюда входят вилкообразный скребок 14, сапа 15, мотыга грабли 17, лом он же посадочный кол 18, посадочный расширитель 19 почвы (см. фиг. 5). Все рабочие элементы выполнены съемными, избираемыми в зависимости от характера предстоящей работы, в чехле они закрепляются соответствующими карманами и петлями, также как и оба держака (см. фиг. 3). Упрочненный держак (черенок) выполнен в виде отрезка трубы. Па одном конце ее выполнена горловина 20 для насадки державки одного из рабочих элементов из первого комплекта. На поверхности горловины и на противоположном конце держака смонтированы замки фиксации, каждый из которых имеет упругую дугу 21, помещенную в кольцевой паз 22, выполненный на поверхности держана - на его торцах. На каждой дуге по середине закреплен стопорный зуб 23, помещенный в вырез 24, выполненный в виде кольцевого паза. Зуб имеет скос 25, направленный к торцу держака. По концам каждой дуги закреплен палец 26, тоже помещенный в вырез 27 в форме овала, продольная ось которого направлена поперек трубы держака, на которой и выполнен этот вырез. По наружным поверхностям дуги нанесена насечка 28 для захвата пальцами рук. Каждый рабочий орган орудия имеет державку 29 в виде трубки, на которой выполнен вырез 30 в форме стопорного зуба (23), в которой этот зуб и входит при стопорении элемента на держаке. А каждый элемент имеет закрепленное на державке лезвие лопаты. К державкам элементов второго комплекта прикреплены иные лезвия или посадочный расширитель, имеющий шарнир 31 сочленения конусных желобков: неподвижного 32 и подвижного 33, имеющего два рычага: ручной 34 и ножной 35, проворачивающихся вокруг оси 36 шарнира (31) вместе с подвижным желобком. Державки рабочих элементов обоих комплектов отличаются диаметром. В первом комплекте трубки державок толще, а во втором тоньше, Кроме того, трубки более тонких державок имеют выемы 37, в которых выполнены отверстия 38, служащие для стопорения их на облегченном 7 держаке посредством его замка. Этот замок имеет подпружиненный пружиной 39 палец 40 с опорным фланцем 41, помещенным в канал 42 трубы отмеченного держака и выходящий своим рабочим торцом через отверстие 43, выполненное в зоне 44 стыковки, которая имеет меньший диаметр - диаметр соответствующий внутреннему диаметру канала трубки каждой державки (29). Для телескопической стыковки держаков на поверхности облегченного держака выполнены с определенным шагом вырезы 30 по скорме стопорных зубов (23). Аналогичные отверстия имеются и на рукоятках (12 и 13). Кроме того, на шарообразной продольной (12) рукоятке, на ее дистальном конце выполнен замок, аналогичный тому, которым снабжен облегченный держак. Пользуются орудием также, как и известными стандартными инструментами - лопатами, вилами, граблями, сапами, мотыгами и другими. Тяжелые земляные работы выполняют орудиями первого комплекта (см. фиг. 4), для чего используют упрочненный 6 держак, либо усиливают его телескопическим вводив в него облегченного 7 держака, когда работают, например, с ломом 18 или выполняют другие работы, требующие приложения большой мускульной силы. Второй комплект рабочих элементов - фиг. 5 используют либо без держака, применяя их державки 29 в качестве рукояток, для чего они покрыты соответствующей насечкой. Либо применяют облегченный 7 держак. Возможно удлинение держака, например, при использовании грабель, мотыги и других. Тогда применяют сочлененные держаки, как это представлено на фиг. 6-В. Рукоятки 12 и 13 наставляют на держаки в зависимости от характера работы, а шарообразную 12 рукоятку используют также и в качестве держака, соединяя ее с рабочим элементом - непосредственно с его державкой. Особенно это относится к элементам второго комплекта, например, вилкообразный скребок 14 или лом 18, когда он используется в качестве разметчика гряд и лунок для посадочного материала или посадочный расширитель и когда он используете в качестве для посадки рассады. С помощью расшири 2 28166 тель делают углубления - вводят его конусные желобки 32 и 33 в грунт, а затем их разводят нажатием рукой на рычаг 34 или ногой на рычаг 35. После извлечения расширителя из грунта корень рассады на требуемой глубине обжимают почвой вручную или ногой. Этот же расширитель, как и лом 18, используют и для разметки грядок, применяя шнур, который также имеется в чехле. Стыковка рабочих элементов первого комплекта к держаку 6 осуществляют насадкой горловины 20 этого держака на ту или иную державку 29. Зуб 23 приподнимается при вводе державки 29 в горловину 20, чему способствует его скос 25. Державку вводят во внутрь горловины до предела (все державки одинаковые по длине, а в первом комплекте - и по диаметру) и проворачивают ее до тех пор, пока зуб 23 замка не войдет в вырез 30. Для этого пальцами рук дугу 21 с захватом за насечку 28 подают вниз, пока дуга не осядет на свое место, зафиксировав таким образом зуб 23 от выхода его из выреза 30, т.е. застопорив орудие. Расстопорение происходит в обратном порядке упругую дугу 21 поднимают вверх, чему способствуют пальцы 26 и их вырезы 27, которые предохраняют дугу от выпадения (см. фиг. 4, 7). Стыковку рабочих элементов второго комплекта осуществляют с более тонким держаком - 7, который имеет стыковочную зону 44, входящую во внутрь державки 2 того или иного рабочего элемента. Держак 7 вводят до предела и слегка проворачивают его внутри державки 29 до тех пор, пока стопоны палец 40 замка не войдет в отверстие 38, выполненное на державке. Этому способствует верхний рабочий торец пальца 40. Расстыковку производят нажатием ногтем большого пальца руки на торец пальца 40 - утапливая его и одновременно подавая держак на себя по оси державки. После извлечения держака 7 палец 40 под действием своей пружины 39 станет на свое исходное положение - выйдет вверх в выем 37 (см. фиг. 5, 8). Стыковка и расстыковка рукоятки 12 осуществляется по первому варианту, если она используется с держаком 6, по второму варианту - с держаком 7. Рукоятка 13 используется по преимуществу с рабочими элементами первого комплекта, поэтому она стукцется по первому варианту – стопорится зубом 23. После полевых работ инструменты вкладывают в соответствующие карманы 2 и петли 3 чехла 1, предварительно расстыковав рабочие элементы и держаки. Чехол берут на плечо или на ремень для переноски и перевозки в транспорте. Для очередной поездки в сад или на огород комплект необходимых снарядов уточняют, исключая ненужные или добавляя требуемые. Полагаем, что в современных условиях повального увлечения огородничеством и садоводством такой комплект потребуется не только каждому любителю, но и специалистам, а также каждому жителю сельской местности при входе на работу в поле и сад. Источники информации 1. А.с. СССР № 1690556, A01В1/02, БИ № 32, 1988. Фиг. 1 3 28166 Фиг. 2 Фиг. 3 4 28166 Фиг. 4 Фиг. 5 5 28166 Фиг. 6 Фиг. 7 Фиг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
