Штанговий підживлювач твердими мінеральними добривами

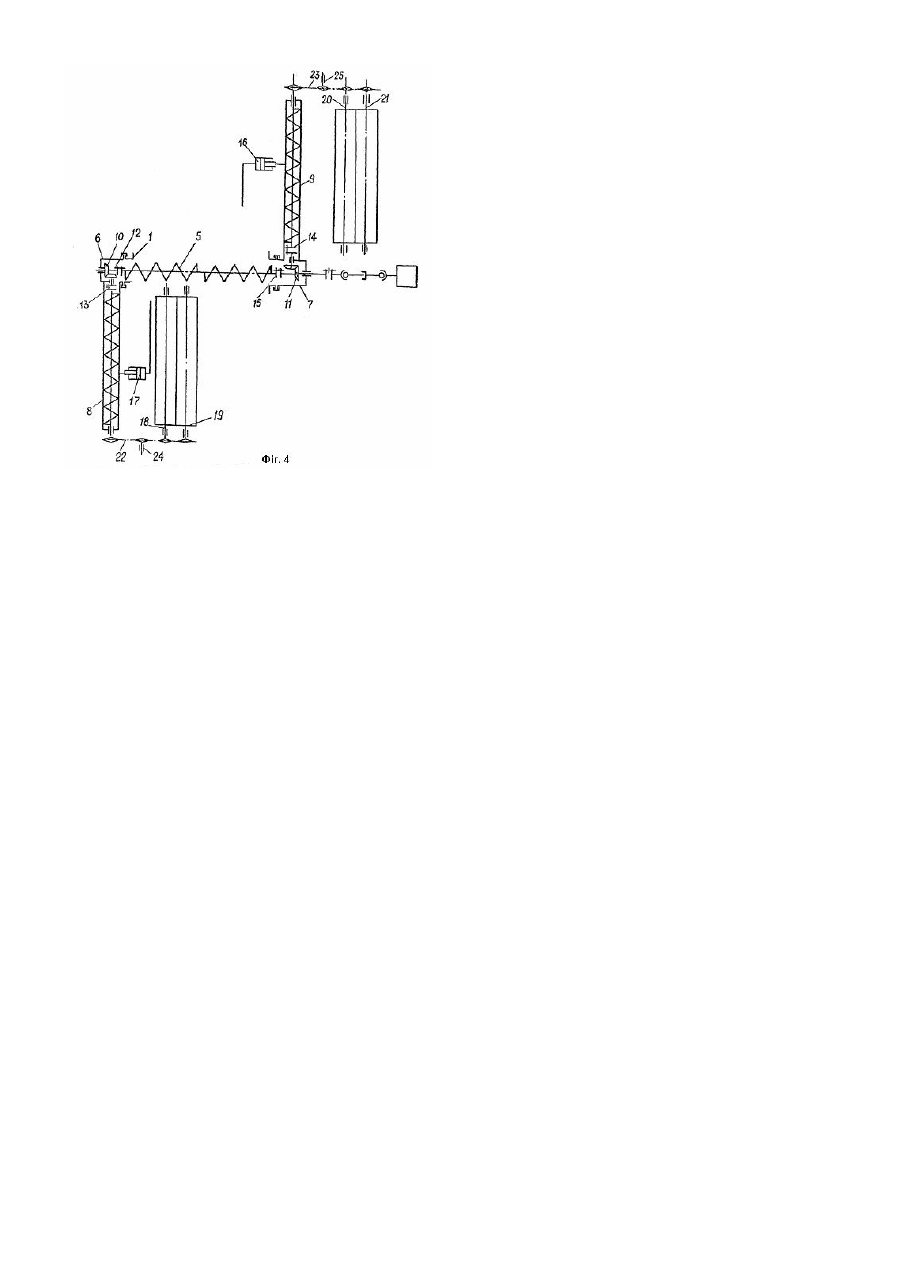

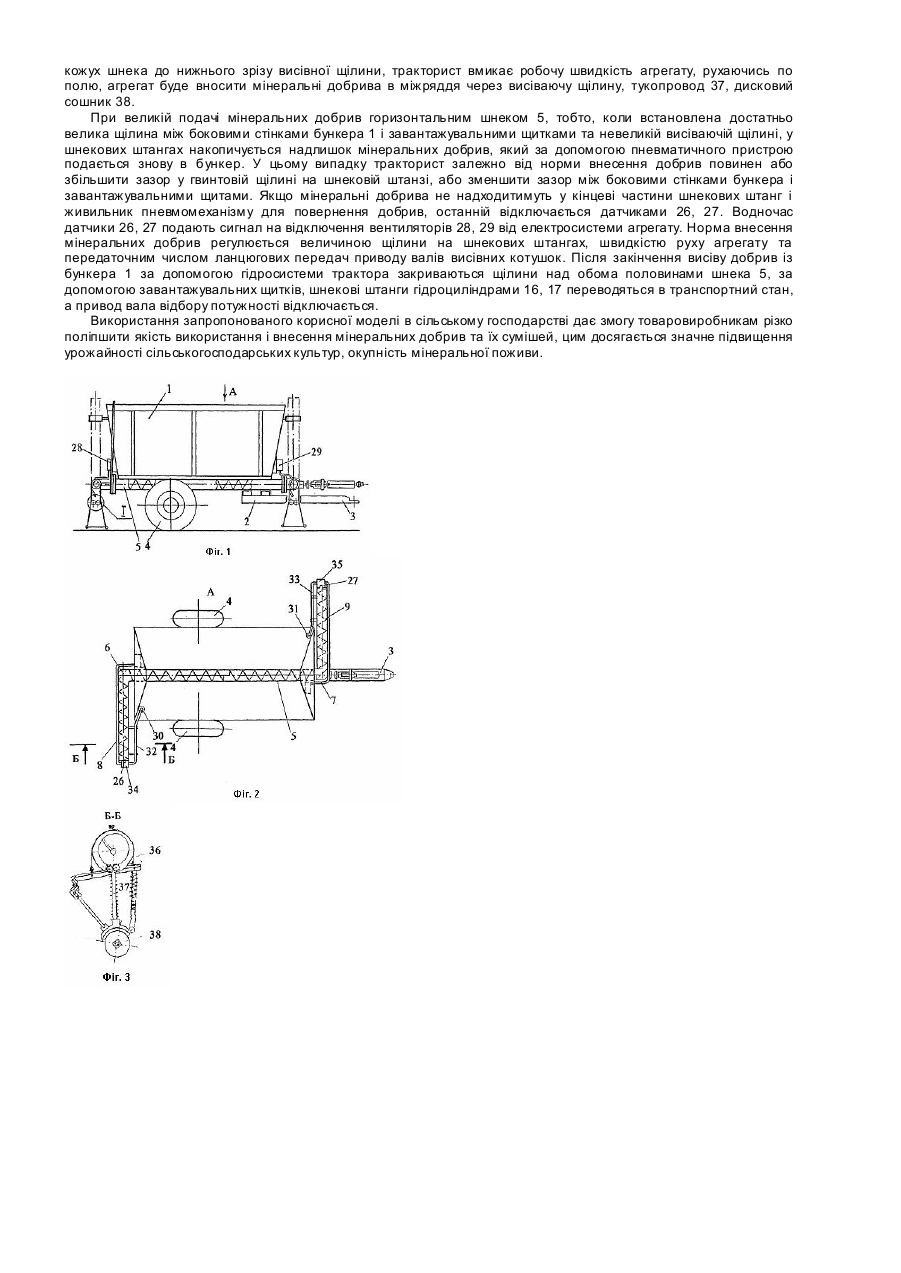

Корисна модель належить до галузі аграрного виробництва та аграрного машинобудування і може бути використана у машинах для внесення твердих мінеральних добрив та їх сумішей. Відомий напівпричіпний розкидач мінеральних добрив 1-РМГ-4, який призначено для поверхневого внесення твердих мінеральних добрив та їх сумішей, що агрегатується з колісним трактором та містить бункер, раму, які встановлені на колесах. [Ма шини для приготування і внесення добрив під редакцією Соколова М.К. - К.: Урожай, 1997 - 168с.]. У нижній частині бункера встановлено горизонтальний шнек. Зверху шнек закритий завантажувальними щитками. До переднього і заднього кінців шнека обертально-рухомо прикріплені колінаредуктори до кінців яких кріпляться шнекові штанги з котушковими висіваючими апаратами. В кожухах шнекових штанг виконана щілина, яка регулюється по висоті. Корисною моделлю ставиться завдання застосування шнекового штангового розсіювача мінеральних добрив не лише для поліпшення якості розсівання твердих мінеральних добрив по поверхні поля, а й використання його для прикореневого підживлення рослин в міжряддях. Поставлене корисною моделлю завдання досягається тим, що у штанговому підживлювачі твердими мінеральними добривами, який містить енергетичний засіб та напівпричіп, що має раму, бункер, ходову частину, конвеєр, привод робочих органів, дозувальну заслінку, тукоспрямовувач, розсіювальні диски, пневмогальмівну систему і електрообладнання, згідно корисній моделі в нижній частині бункера вмонтовано горизонтальний шнек, який складається із двох спіралей, навитих від середини бункера у протилежні сторони, а до шнека зверху закритого завантажувальними кожухами з обох його кінців закріплені коліна-редуктори, до яких також прикріплені висівні штанги із шнековими робочими органами, причому на кожуха х висівни х шнеків виконана регульована щілина у вигляді гвинтової спіралі, а на кінцях шнекових штанг вмонтовані механізми повернення в бункер невисівних добрив з електроприводом від електросистеми трактора, крім того висівні штанги з шнековими робочими органами укомплектовано шпренгелями, дисковими сошниками з механізмом кріплення та циліндричними шиберами. На Фіг.1 зображено загальний вигляд штангового підживлювача (вид збоку). На Фіг.2 вид зверху по стрілці А, на Фіг.3 - розріз по Б-Б, а на Фіг.4 приведено функціональну схему. Складається штанговий підживлювач твердими мінеральними добривами з енергетичного засобу у вигляді колісного трактора (на схемі не показано) і напівпричіпного розкидача виготовленого у вигляді бункера 1, встановленого на раму 2, обладнану причіпним пристроєм 3, яка спирається на колеса 4. У нижній частині бункера вмонтований горизонтальний шнек 5, який складається із двох навитих у протилежні сторони спіралей. Кожна спіраль починається із середини бункера. Зверху шнек 5 закритий завантажувальними щитками, з керуванням із кабіни енергетичного засобу за допомогою гідросистеми трактора (на схемі не показано). До переднього і заднього кінців шнека 5 прикріплені коліна-редуктори 6 і 7, до кінців яких кріпляться шнекові штанги 8 та 9. У колінах-редукторах 6 та 7 вмонтовані зубчасті конічні редуктори 10 і 11, за допомогою яких передається крутний момент від горизонтального шнека 5 до шнекових штанг 8 та 9. Вхідні та вихідні вали конічних редукторів за допомогою жорстких компенсуючих муфт 12, 13, 14, 15 з'єднані зі шнеком. Гідроциліндр 16 служить для піднімання та опускання лівої шнекової штанги 9, а гідроциліндр 17 - для переведення з робочого в транспортне положення правої шнекової штанги 8. Керування гідроциліндрами здійснюється трактористом із кабіни трактора. У нижній частині шнекових штанг 8 і 9 встановлені вали 18, 19, 20, 21 котушкових висівальних апаратів, які приводяться в рух за допомогою ланцюгових передач 22 і 23. Натяг ланцюгів здійснюється за допомогою натяжних пристроїв 24 і 25. На вали шнекових штанг, які виготовлені із шестикутних прутів установлені пластмасові котушки, які при обертанні в зустрічному напрямку подають гранули добрив до висіваючих щілин для рівномірного дозованого висіву в ґрунт. Висівна щілина виготовлена у вигляді гвинтової лінії на циліндричній поверхні кожухів, а в місці приєднання штанги до коліна редуктора, ця щілина співпадає по висоті з віссю шнека, а на кінці шнекової штанги нижній зріз щілини знаходиться на висоті 0,05-0,08 зовнішнього діаметра шнека. Розмір щілини-дозатора регулюється з допомогою циліндричних шиберів, котрі охоплюють кожух шнека (на схемі не показано). На кінцях кожухів шнеків установлені датчики 26 та 27 електромагнітів для ввімкнення вентиляторів 28, 29 повітряного пристрою для повернення у бункер невисіяних добрив. Відокремлювачі 30, 31 мінеральних добрив від повітря розміщені в бункері 1 в передній та задній його частинах за допомогою трубопроводів 32 та 33 з'єднаних з живильниками 34, 35, які змонтовані на кінцях шнекових штанг. Привід вентилятора електричний, від електросистеми трактора. Привід шнеків та висівних котушок від вала відбору потужності трактора через карданну передачу та запобіжну муфту. Для того, щоб встановити висівні отвори на ширину міжрядь, тракторист повертає циліндричний шибер на 180°. До шнекової штанги де встановлено отвори за допомогою кріпильних хомутів 36 прикріплюються дискові сошники 38. Працює штанговий підживлювач твердими мінеральними добривами так. Завантажуються мінеральні добрива відомими навантажувачами, або іншим способом через верхній люк бункера 1. Шнек 5 в момент завантаження щільно закритий щитками. У транспортному стані шнекові штанги 8, 9 знаходяться у вертикальному положенні (на Фіг.1 показано пунктирними лініями). Поворот штанг відбувається за допомогою подачі робочої рідини від гідросистеми трактора до гідроциліндрів 16, 17. Перед початком роботи підживлювача тракторист переводить шнекові штанги 8, 9 з прикріпленими до них на ширині міжрядь дисковими сошниками в робочий стан. Для цього він за допомогою гідророзподілювача (на схемі не показано) подає робочу рідину високого тиску в штокові порожнини гідро циліндрів 16, 17, а безштокові з'єднує із зливною магістраллю. При цьому шнекові штанги повертаються із вертикального в горизонтальне положення. Потім тракторист вмикає вал відбору потужності трактора, який передає крутний момент до горизонтального шнека 5, а від нього через конічні редуктори 10, 11 шнековим штангам 8, 9 і через ланцюгові передачі 22, 23 до валів 18, 19, 20, 21 висіваючих котушок. При цьому агрегат для внесення твердих мінеральних добрив включається в роботу плавно з невеликими навантаженнями, так як міжвиткові простори шнеків не заповнені добривами. Після встановлення оптимальної частоти обертання колінчастого вала двигуна тракторист за допомогою гідросистеми трактора відкриває завантажувальні щитки, які запобігали завантаженню мінеральних добрив у міжвитковий простір горизонтального шнека. У щілину, яка утворилася між стінкою бункера 1 та завантажувальним щитком, мінеральні добрива поступають до горизонтального шнека 5. Частина туків, котра знаходиться в бункері 1 ближче до енергетичного засобу, поступає через коліно-редуктор 7 у ліву шнекову штангу 9, висівається котушками, встановленими на валах 20, 21. А інша частина добрив - через коліно-редуктор 6 поступає в праву шнекову штангу 8 і висівається котушками, встановленими на валах 18, 19. Як тільки мінеральні добрива заповняють кожух шнека до нижнього зрізу висівної щілини, тракторист вмикає робочу швидкість агрегату, рухаючись по полю, агрегат буде вносити мінеральні добрива в міжряддя через висіваючу щілину, тукопровод 37, дисковий сошник 38. При великій подачі мінеральних добрив горизонтальним шнеком 5, тобто, коли встановлена достатньо велика щілина між боковими стінками бункера 1 і завантажувальними щитками та невеликій висіваючій щілині, у шнекових штангах накопичується надлишок мінеральних добрив, який за допомогою пневматичного пристрою подається знову в бункер. У цьому випадку тракторист залежно від норми внесення добрив повинен або збільшити зазор у гвинтовій щілині на шнековій штанзі, або зменшити зазор між боковими стінками бункера і завантажувальними щитами. Якщо мінеральні добрива не надходитимуть у кінцеві частини шнекових штанг і живильник пневмомеханізму для повернення добрив, останній відключається датчиками 26, 27. Водночас датчики 26, 27 подають сигнал на відключення вентиляторів 28, 29 від електросистеми агрегату. Норма внесення мінеральних добрив регулюється величиною щілини на шнекових штангах, швидкістю руху агрегату та передаточним числом ланцюгових передач приводу валів висівних котушок. Після закінчення висіву добрив із бункера 1 за допомогою гідросистеми трактора закриваються щілини над обома половинами шнека 5, за допомогою завантажувальних щитків, шнекові штанги гідроциліндрами 16, 17 переводяться в транспортний стан, а привод вала відбору потужності відключається. Використання запропонованого корисної моделі в сільському господарстві дає змогу товаровиробникам різко поліпшити якість використання і внесення мінеральних добрив та їх сумішей, цим досягається значне підвищення урожайності сільськогосподарських культур, окупність мінеральної поживи.
