Верстат висічний

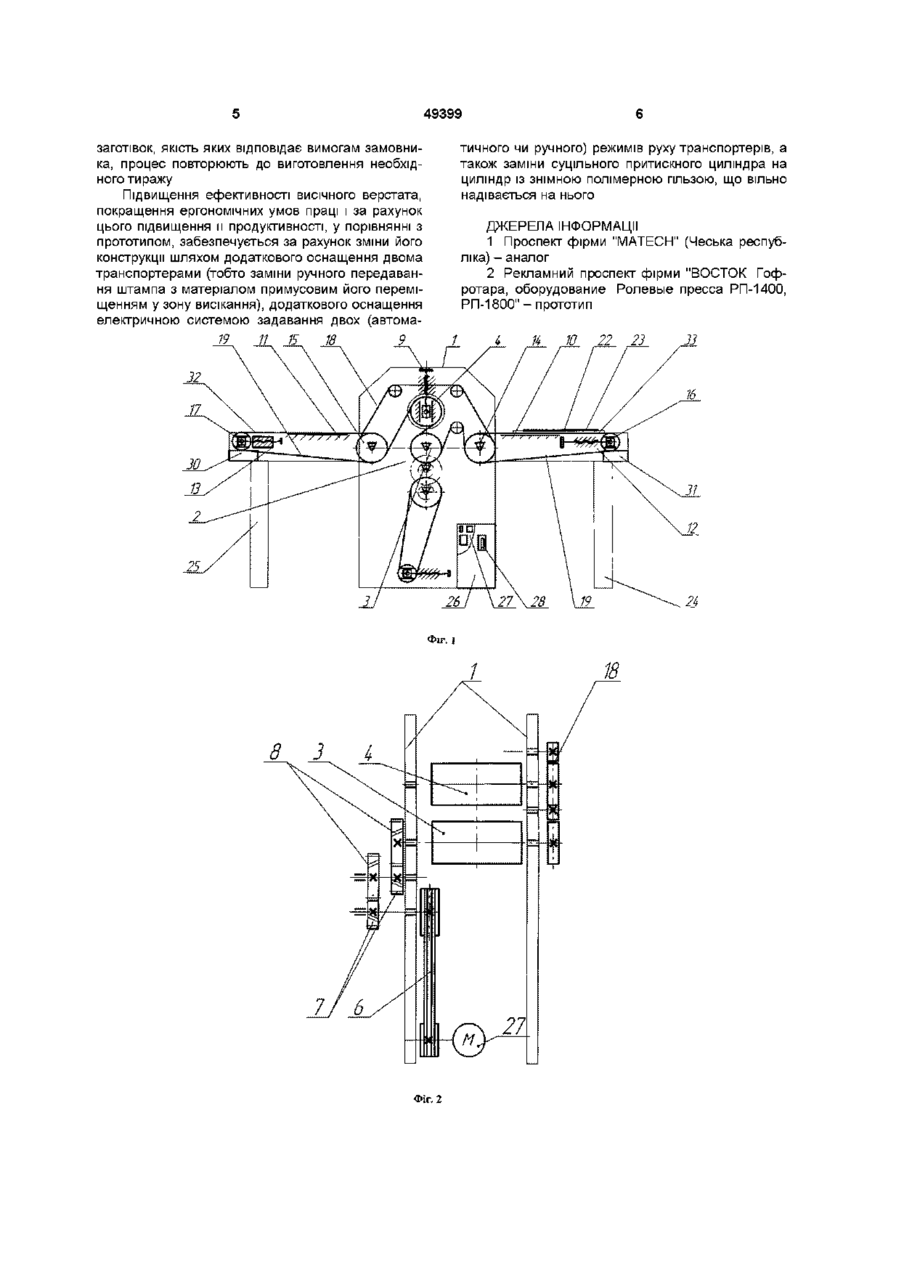

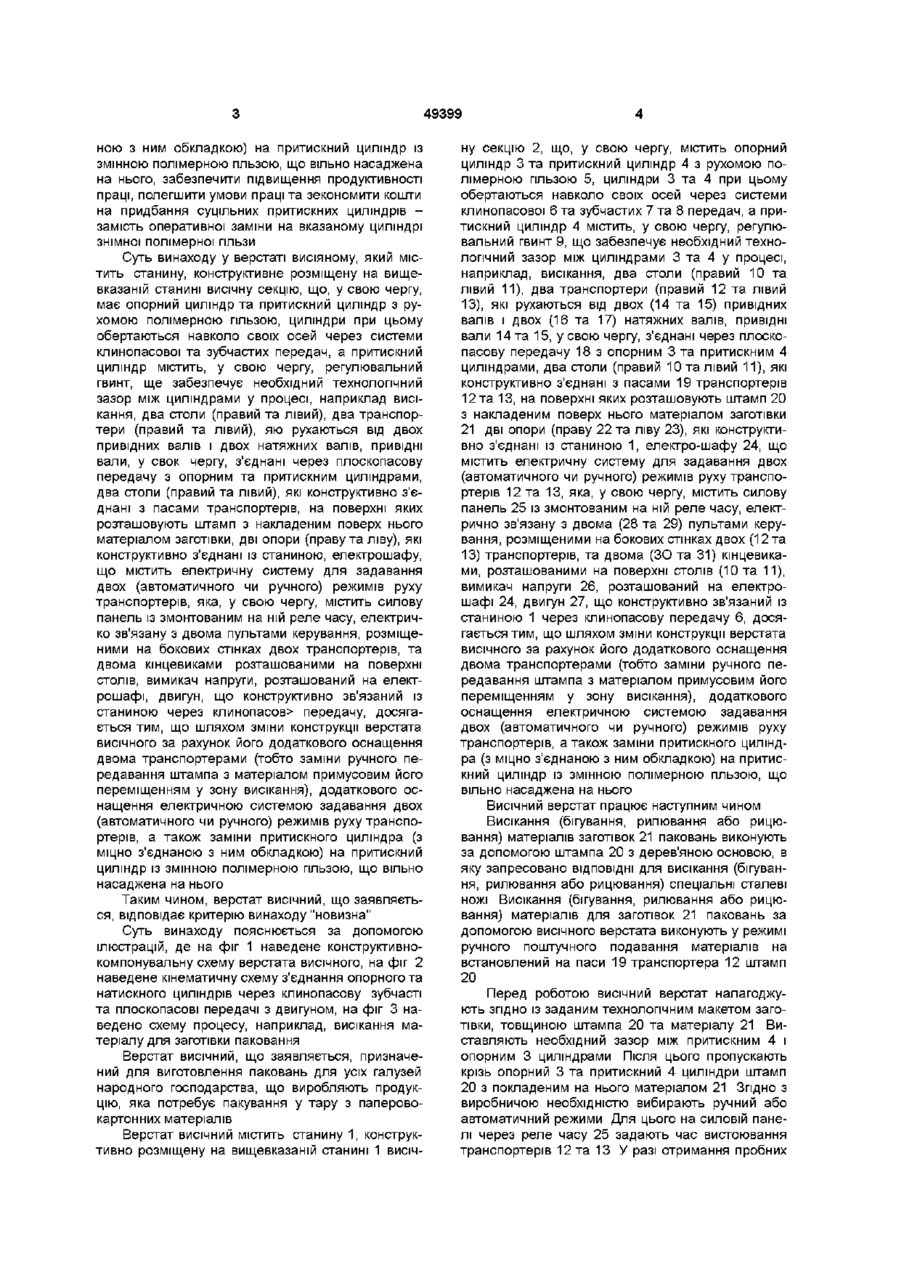

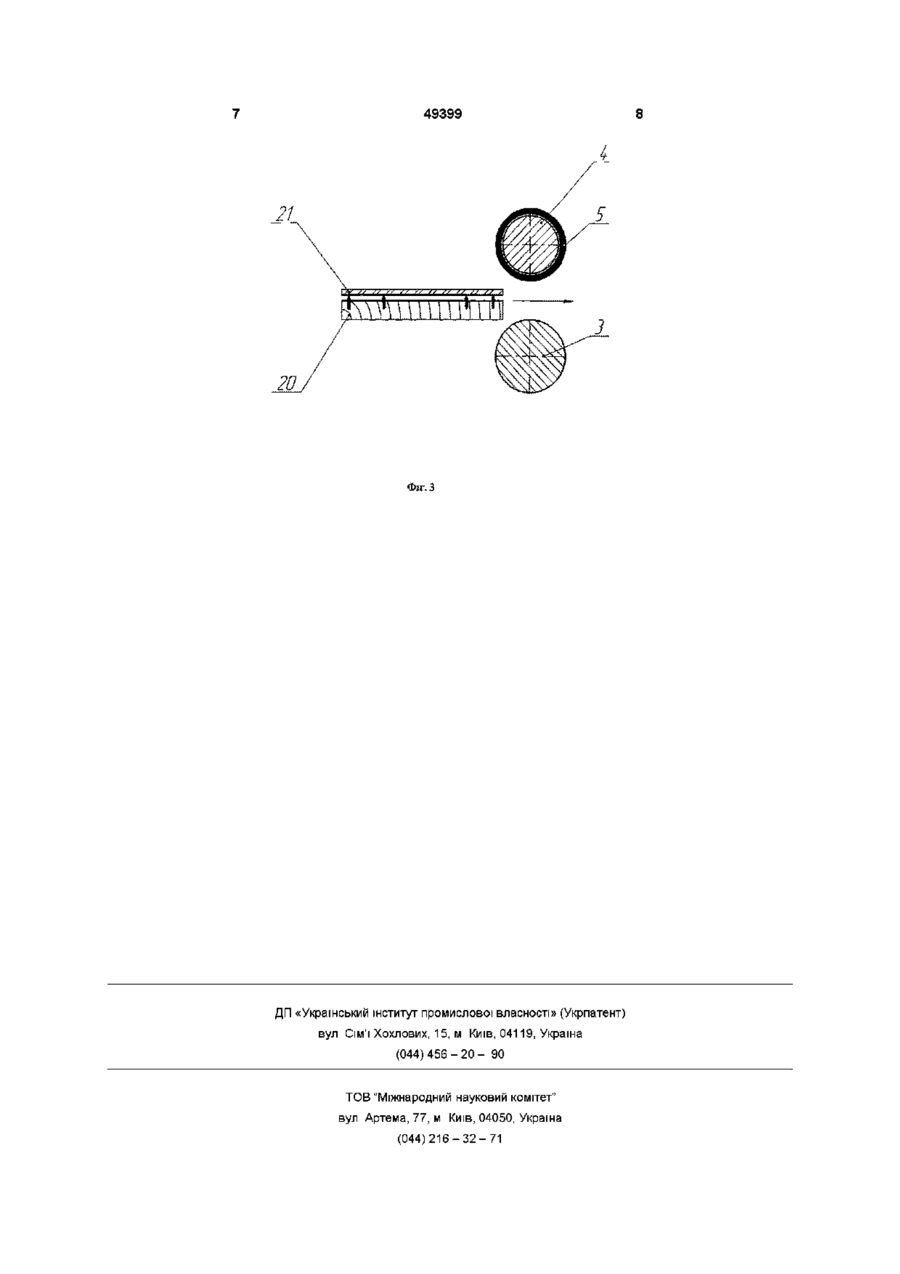

1 Верстат висічний, який містить станину, розміщену на станині висічну секцію, що містить, у свою чергу, опорний та притискний циліндри, які обертаються навколо своїх осей, два столи, на які встановлюють штамп з матеріалом для заготівки, який відрізняється тим, що додатково містить два транспортери (правий та лівий), які рухаються від двох привідних валів і двох натяжних валів, причому привідні вали, у свою чергу, з'єднані через плоскопасову передачу з опорним та притискним циліндрами, а також електричну систему для задавання двох (автоматичного чи ручного) режимів руху транспортерів, що, у свою чергу, містить силову панель із змонтованим на ній реле часу, електрично зв'язану з двома пультами керування, розміщеними на бокових стінках двох транспортерів, та двома кінцевиками, розташованими на поверхні столів 2 Верстат висічний за п 1, який відрізняється тим, що він оснащений притискним циліндром із змінною полімерною гільзою, що вільно насаджена на нього Винахід відноситься до галузі поліграфи, зокрема, до верстатів висічних ролевого типу, призначених для виготовлення заготівок для пакувальної тари з гофрованого чи іншого картону або товстого паперу методом прокатування крізь циліндри штампів з покладеними на них матеріалами заготівок, що мають піддаватися висіканню (обрізуванню або наскрізному просіканню), бігуванню (нанесенню заглиблень для полегшення наступного згинання), рилюванню (вирізанню пазів для формування кутів) або рицюванню (надрізуванню верхніх шарів на МІСЦІ наступного згину) Верстат може використовуватись для виготовлення паковань різного призначення для усіх галузей народного господарства, що виробляють продукцію, яка потребує пакування у вищенаведені матеріали обране за прототип, є верстат висічний, який містить станину, розміщену на станині висічну секцію, що містить, у свою чергу, опорний та притискний циліндри, які обертаються навколо своїх осей, два столи, на які встановлюють штамп з матеріалом для заготівки 121 Недоліком відомого висічного верстата (ролевого преса), який обрано за прототип, є те, що переміщення штампа з матеріалом у зону висікання виконується вручну (без транспортера), а тому вимагає додаткових м'язових зусиль від працівника при ЦІЛОЗМІННІЙ роботі на верстаті Окрім того, недоліком є й те, що у висічного преса, що обраний за прототип, використовується притискний циліндр з обкладкою, міцно зчепленою із сталевим стержнем, що призводить до значних витрат на заміну притискного циліндра - у разі зношення його полімерної поверхні В основу винаходу поставлена задача шляхом зміни конструкції верстата висічного за рахунок його додаткового оснащення двома транспортерами (тобто заміни ручного передавання штампа з матеріалом - примусовим їх переміщенням у зону висікання), додаткового оснащення електричною системою задавання двох (автоматичного чи ручного) режимів руху транспортерів, а також заміни притискного суцільного циліндра (з міцно з'єдна Відомий ВИСІЧНИЙ верстат, який містить станину, нижній опорний циліндр, верхній притискний циліндр, стіл з роликами, на який укладають штамп, а поверх нього - матеріал заготівки для паковання /1/ Недоліками відомого висічного верстата є те, що він має значні габаритні розміри, велику масу і потребує (через відсутність транспортера) значних м'язових зусиль від працівника при роботі на ньому Найбільш близьким технічним рішенням, яке со 49399 ною з ним обкладкою) на притискний циліндр із змінною полімерною гільзою, що вільно насаджена на нього, забезпечити підвищення продуктивності праці, полегшити умови праці та зекономити кошти на придбання суцільних притискних циліндрів замість оперативної заміни на вказаному циліндрі знімної полімерної гільзи Суть винаходу у верстаті висіяному, який містить станину, конструктивне розміщену на вищевказаній станині висічну секцію, що, у свою чергу, має опорний циліндр та притискний циліндр з рухомою полімерною гільзою, циліндри при цьому обертаються навколо своїх осей через системи клинопасової та зубчастих передач, а притискний циліндр містить, у свою чергу, регулювальний гвинт, ще забезпечує необхідний технологічний зазор між циліндрами у процесі, наприклад висікання, два столи (правий та лівий), два транспортери (правий та лівий), яю рухаються від двох привідних валів і двох натяжних валів, привідні вали, у свок чергу, з'єднані через плоскопасову передачу з опорним та притискним циліндрами, два столи (правий та лівий), які конструктивно з'єднані з пасами транспортерів, на поверхні яких розташовують штамп з накладеним поверх нього матеріалом заготівки, дві опори (праву та ліву), які конструктивно з'єднані із станиною, електрошафу, що містить електричну систему для задавання двох (автоматичного чи ручного) режимів руху транспортерів, яка, у свою чергу, містить силову панель із змонтованим на ній реле часу, електричко зв'язану з двома пультами керування, розміщеними на бокових стінках двох транспортерів, та двома кінцевиками розташованими на поверхні столів, вимикач напруги, розташований на електрошафі, двигун, що конструктивно зв'язаний із станиною через клинопасов> передачу, досягається тим, що шляхом зміни конструкції верстата висічного за рахунок його додаткового оснащення двома транспортерами (тобто заміни ручного передавання штампа з матеріалом примусовим його переміщенням у зону висікання), додаткового оснащення електричною системою задавання двох (автоматичного чи ручного) режимів руху транспортерів, а також заміни притискного циліндра (з міцно з'єднаною з ним обкладкою) на притискний циліндр із змінною полімерною гільзою, що вільно насаджена на нього Таким чином, верстат висічний, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 наведене конструктивнокомпонувальну схему верстата висічного, на фіг 2 наведене кінематичну схему з'єднання опорного та натискного циліндрів через клинопасову зубчасті та плоскопасові передачі з двигуном, на фіг 3 наведено схему процесу, наприклад, висікання матеріалу для заготівки паковання Верстат висічний, що заявляється, призначений для виготовлення паковань для усіх галузей народного господарства, що виробляють продукцію, яка потребує пакування у тару з паперовокартонних матеріалів Верстат висічний містить станину 1, конструктивно розміщену на вищевказаній станині 1 висіч ну секцію 2, що, у свою чергу, містить опорний циліндр 3 та притискний циліндр 4 з рухомою полімерною гільзою 5, циліндри 3 та 4 при цьому обертаються навколо своїх осей через системи клинопасової 6 та зубчастих 7 та 8 передач, а притискний циліндр 4 містить, у свою чергу, регулювальний гвинт 9, що забезпечує необхідний технологічний зазор між циліндрами 3 та 4 у процесі, наприклад, висікання, два столи (правий 10 та лівий 11), два транспортери (правий 12 та лівий 13), які рухаються від двох (14 та 15) привідних валів і двох (16 та 17) натяжних валів, привідні вали 14 та 15, усвою чергу, з'єднані через плоскопасову передачу 18 з опорним 3 та притискним 4 циліндрами, два столи (правий 10 та лівий 11), які конструктивно з'єднані з пасами 19 транспортерів 12 та 13, на поверхні яких розташовують штамп 20 з накладеним поверх нього матеріалом заготівки 21 дві опори (праву 22 та ліву 23), які конструктивно з'єднані із станиною 1, електро-шафу 24, що містить електричну систему для задавання двох (автоматичного чи ручного) режимів руху транспортерів 12 та 13, яка, у свою чергу, містить силову панель 25 із змонтованим на ній реле часу, електрично зв'язану з двома (28 та 29) пультами керування, розміщеними на бокових стінках двох (12 та 13) транспортерів, та двома (ЗО та 31) кінцевиками, розташованими на поверхні столів (Юта 11), вимикач напруги 26, розташований на електрошафі 24, двигун 27, що конструктивно зв'язаний із станиною 1 через клинопасову передачу 6, досягається тим, що шляхом зміни конструкції верстата висічного за рахунок його додаткового оснащення двома транспортерами (тобто заміни ручного передавання штампа з матеріалом примусовим його переміщенням у зону висікання), додаткового оснащення електричною системою задавання двох (автоматичного чи ручного) режимів руху транспортерів, а також заміни притискного циліндра (з міцно з'єднаною з ним обкладкою) на притискний циліндр із змінною полімерною гільзою, що вільно насаджена на нього Висічний верстат працює наступним чином Висікання (бігування, рилювання або рицювання) матеріалів заготівок 21 паковань виконують за допомогою штампа 20 з дерев'яною основою, в яку запресовано ВІДПОВІДНІ ДЛЯ висікання (бігування, рилювання або рицювання) спеціальні сталеві ножі Висікання (бігування, рилювання або рицювання) матеріалів для заготівок 21 паковань за допомогою висічного верстата виконують у режимі ручного поштучного подавання матеріалів на встановлений на паси 19 транспортера 12 штамп 20 Перед роботою висічний верстат налагоджують згідно із заданим технологічним макетом заготівки, товщиною штампа 20 та матеріалу 21 Виставляють необхідний зазор між притискним 4 і опорним 3 циліндрами Після цього пропускають крізь опорний 3 та притискний 4 циліндри штамп 20 з покладеним на нього матеріалом 21 Згідно з виробничою необхідністю вибирають ручний або автоматичний режими Для цього на силовій панелі через реле часу 25 задають час вистоювання транспортерів 12 та 13 У разі отримання пробних 49399 тичного чи ручного) режимів руху транспортерів, а також заміни суцільного притискного циліндра на циліндр із знімною полімерною гільзою, що вільно надівається на нього заготівок, якість яких відповідає вимогам замовника, процес повторюють до виготовлення необхідного тиражу Підвищення ефективності висічного верстата, покращення ергономічних умов праці і за рахунок цього підвищення и продуктивності, у порівнянні з прототипом, забезпечується за рахунок зміни його конструкції шляхом додаткового оснащення двома транспортерами (тобто заміни ручного передавання штампа з матеріалом примусовим його переміщенням у зону висікання), додаткового оснащення електричною системою задавання двох (автома19 11 15 18 ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Проспект фірми "МАТЕСН" (Чеська республіка) - аналог 2 Рекламний проспект фірми "ВОСТОК Гофротара, оборудование Ролевые пресса РП-1400, РП-1800"-прототип 9 U Фіг. 1 Фіг. 2 10 22 23 33 49399 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
