Двочерв`ячний екструдер

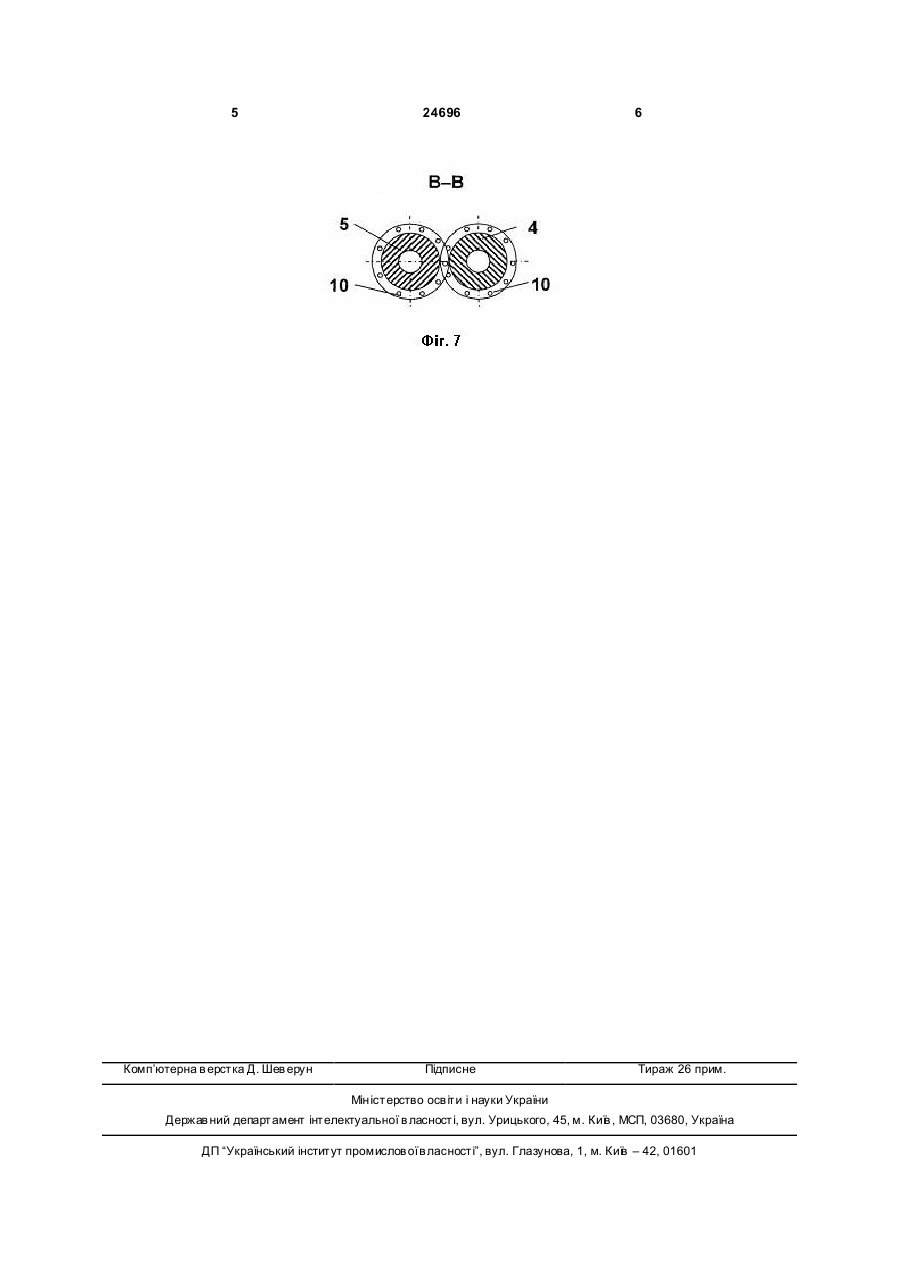

Двочерв'ячний екструдер, що містить порожнистий корпус із щонайменше одним завантажувальним і розвантажувальним отворами, а також розташованими в ньому з можливістю обертання двома черв'яками, кожний з яких має хвостовик, нарізну частину й наконечник, який відрізняється тим, що нарізна частина щонайменше одного з черв'яків має щонайменше одну ділянку, гребінь якої виконаний перфорованим. (19) (21) u200702331 (22) 03.03.2007 (24) 10.07.2007 (46) 10.07.2007, Бюл. № 10, 2007 р. (72) Агеносов Євген Михайлович, Ліманський Сергій Анатолійович, Мікульонок Ігор Олегович, Радченко Леонід Борисович (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 24696 чується простота конструкції екструдера в цілому, а також його експлуатації. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз екструдера; на фіг. 2-5 - вигляд А на фіг. 1, приклади розташування ділянок черв'яків з перфорованим гребенем (зазначені ділянки виділені стовщеними лініями); на фіг. 6 - розріз по Б-Б на фіг. 2 (черв'яки умовно повернуті); на фіг. 7 - розріз по В-В на фіг. 3 (черв'яки умовно повернуті). Двочерв'ячний екструдер містить порожнистий корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, а також розташованими в ньому з можливістю обертання двома черв'яками 4 і 5, кожний з яких має хвостовик 6, нарізну частину 7 і наконечник 8 (фіг. 1). Нарізна частина одного (фіг. 2) або обох (фіг. 3-5) черв'яків має щонайменше 4 одну ділянку 9, гребінь 10 якої виконано перфорованим (фіг. 3-7). Екструдер працює в такий спосіб. Матеріал, що підлягає переробленню, надходить у завантажувальний отвір 2 корпуса 1, де захоплюється витками черв'яків 4 і 5 і далі транспортується ними в напрямі до розвантажувального отвору 3. Під час проходження ділянки 9 одного або обох черв'яків 4 і 5 з перфорованим гребенем 10 потік матеріалу багаторазово дробиться на мікроструминки, які інтенсивно перемішуються між собою. У результаті на виході з екструдера крізь розвантажувальний отвір 3 одержується високоякісний гомогенний розплав полімеру. Пропонований екструдер, нескладний у виготовленні та експлуатації, забезпечує високоякісну переробку термопластичних матеріалів. 5 Комп’ютерна в ерстка Д. Шев ерун 24696 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
