Двочерв’ячний прес

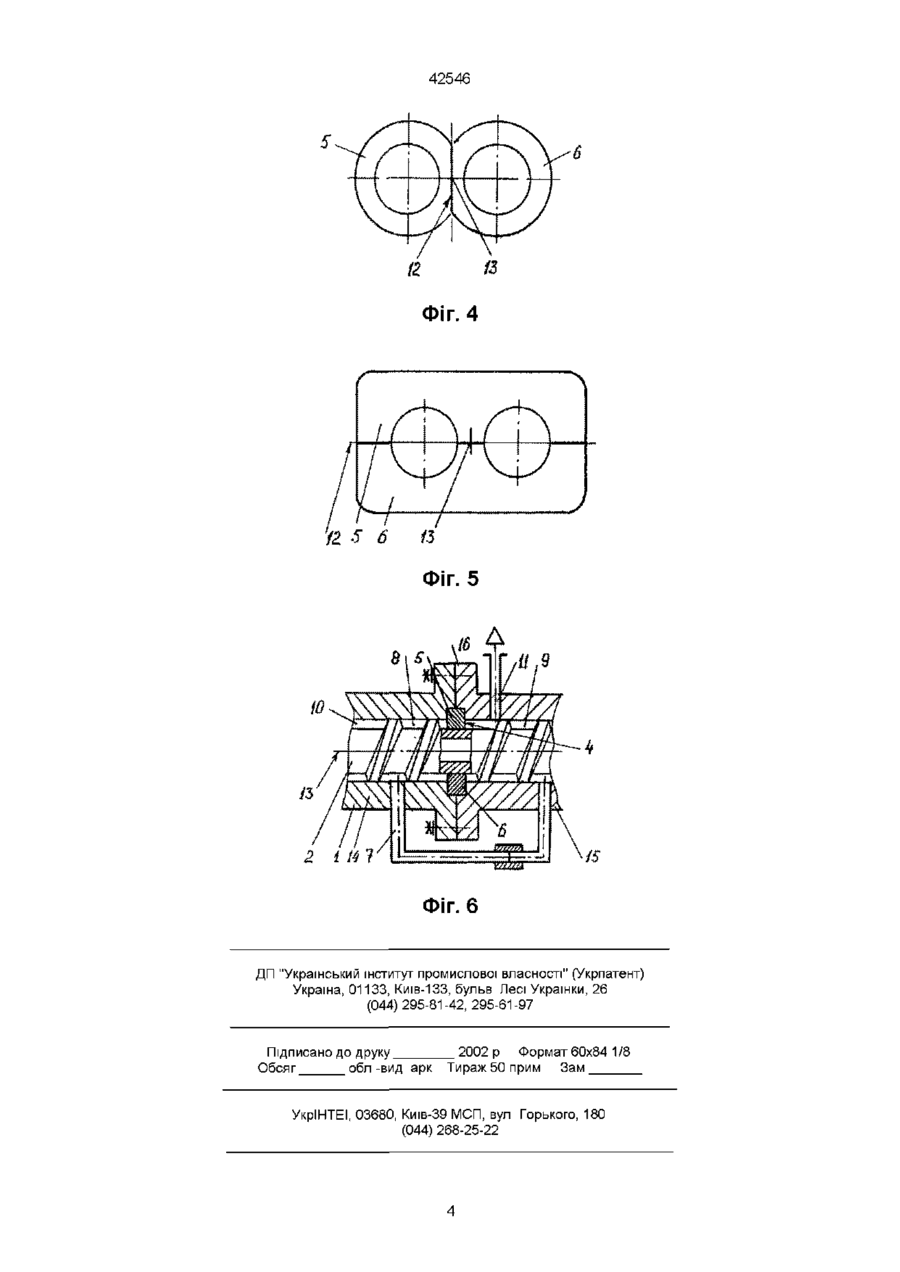

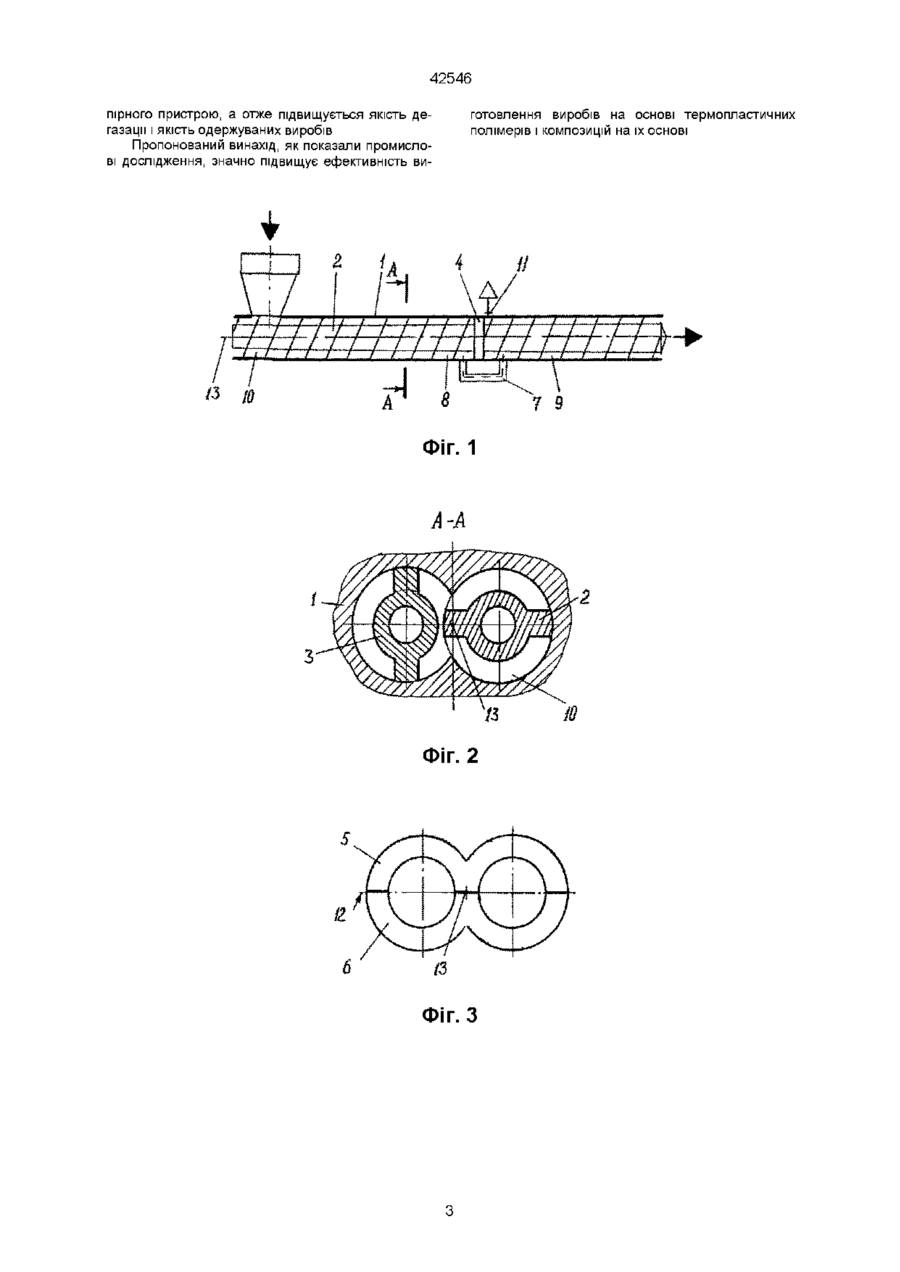

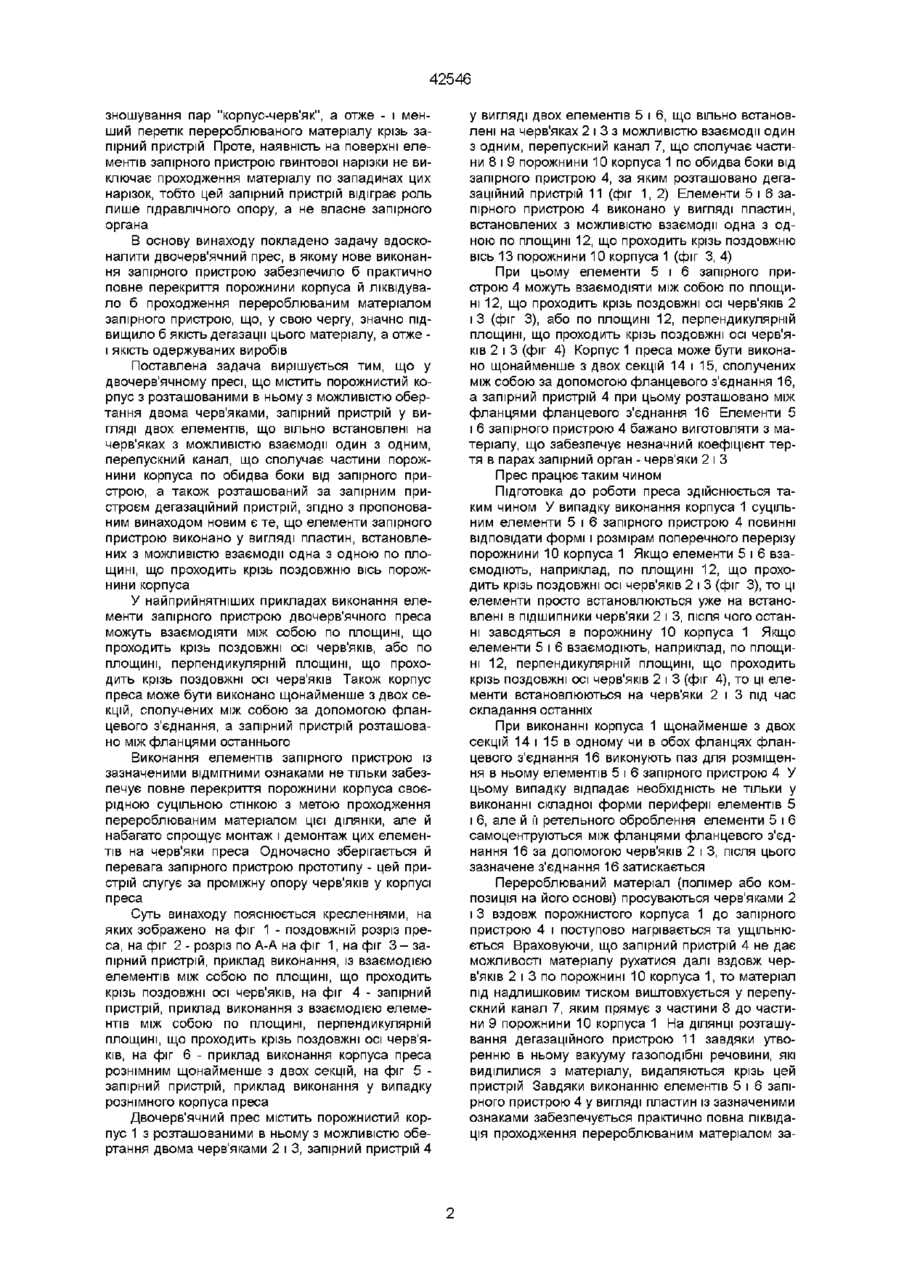

1 Двочерв'ячний прес, що містить порожнистий корпус з розташованими в ньому з можливістю обертання двома черв'яками, запірний пристрій у вигляді двох елементів, що вільно встановлені на черв'яках з можливістю взаємодії один з одним, перепускний канал, що сполучає частини порожнини корпуса по обидва боки від запірного при строю, а також розташований за запірним пристроєм дегазаційний пристрій, який відрізняється тим, що елементи запірного пристрою виконано у вигляді пластин, встановлених з можливістю взаємодії одна з одною по площині, що проходить крізь поздовжню вісь порожнини корпуса 2 Прес за п 1, який відрізняється тим, що елементи запірного пристрою взаємодіють між собою по площині, що проходить крізь поздовжні осі черв'яків 3 Прес за п 1, який відрізняється тим, що елементи запірного пристрою взаємодіють між собою по площині, перпендикулярній площині, що проходить крізь поздовжні осі черв'яків 4 Прес за будь-яким з пп 1-3, який відрізняється тим, що корпус преса виконано щонайменше з двох секцій, сполучених між собою за допомогою фланцевого з'єднання, а запірний пристрій розташовано між фланцями останнього Винахід належить до обладнання для перероблення полімерів і матеріалів на їх основі, зокрема до черв'ячних пресів з дегазацією перероблюваного матеріалу, і може бути використаний в полімер ня матеріалу з однієї частини порожнин корпуса в іншу крізь запірний пристрій Проте елементи зазначеного запірного пристрою із зворотною (відбійною) нарізкою не в змозі повністю ліквідувати перетік матеріалу крізь цей пристрій, що поступово призводить до забивання дегазаційного пристрою перероблюваним матеріалом і зменшенню ефективності дегазації останнього Найбільш близьким до пропонованого винаходу є двочерв'ячний прес, що містить порожнистий корпус з розташованими в ньому з можливістю обертання двома черв'яками, запірний пристрій у вигляді двох елементів, що вільно встановлені на черв'яках з можливістю взаємодії один з одним, перепускний канал, що сполучає частини порожнини корпуса по обидва боки від запірного пристрою, а також розташований за запірним пристроєм дегазаційний пристрій, при цьому елементи запірного пристрою виконані у вигляді втулок із гвинтовою нарізкою (ас СРСР № 1595554, МПК5 B01F7/08, заявл 15 08 1988, опубл 30 09 1990) Конструкція цього преса більш надійна порівняно з аналогом, що розглянуто, внаслідок того що запірний елемент править також за проміжну опору черв'яків і такім чином забезпечує менше переробних екструзійних ЛІНІЯХ Відомий двочерв'ячний прес, що містить порожнистий корпус з розташованими в ньому з можливістю обертання двома черв'яками, а також запірний пристрій у вигляді двох елементів, що нерухомо встановлені на черв'яках з можливістю взаємодії один з одним, перепускний канал, що сполучає частини порожнини корпуса по обидва боки від запірного пристрою, а також розташований за запірним пристроєм дегазаційний пристрій, причому зазначені елементи запірного пристрою споряджено нарізкою з напрямком, протилежним напрямку нарізки ВІДПОВІДНОГО черв'яка (Линия для производства древесно полимерных листов Креслення СКБполімермаш Київського ВАТ "Більшовик" 101566-00 00 000СБ, аркуш 3, 2000 рік) Запірний елемент цього преса забезпечує гальмування перероблюваного матеріалу й проходження його крізь перепускний канал для подальшої дегазації матеріалу Найефективніша дегазація останнього можлива лише за повного запобігання проходжен (О ю 42546 зношування пар корпус-червяк , а отже - і менший перетік перероблюваного матеріалу крізь запірний пристрій Проте, наявність на поверхні елементів запірного пристрою гвинтової нарізки не виключає проходження матеріалу по западинах цих нарізок, тобто цей запірний пристрій відіграє роль лише гідравлічного опору, а не власне запірного органа В основу винаходу покладено задачу вдосконалити двочерв'ячний прес, в якому нове виконання запірного пристрою забезпечило б практично повне перекриття порожнини корпуса й ліквідувало б проходження перероблюваним матеріалом запірного пристрою, що, у свою чергу, значно підвищило б якість дегазації цього матеріалу, а отже і якість одержуваних виробів Поставлена задача вирішується тим, що у двочерв'ячному пресі, що містить порожнистий корпус з розташованими в ньому з можливістю обертання двома черв'яками, запірний пристрій у вигляді двох елементів, що вільно встановлені на черв'яках з можливістю взаємодії один з одним, перепускний канал, що сполучає частини порожнини корпуса по обидва боки від запірного пристрою, а також розташований за запірним пристроєм дегазаційний пристрій, згідно з пропонованим винаходом новим є те, що елементи запірного пристрою виконано у вигляді пластин, встановлених з можливістю взаємодії одна з одною по площині, що проходить крізь поздовжню вісь порожнини корпуса У найприйнятніших прикладах виконання елементи запірного пристрою двочерв'ячного преса можуть взаємодіяти між собою по площині, що проходить крізь поздовжні осі черв'яків, або по площині, перпендикулярній площині, що проходить крізь поздовжні осі черв'яків Також корпус преса може бути виконано щонайменше з двох секцій, сполучених між собою за допомогою фланцевого з'єднання, а запірний пристрій розташовано між фланцями останнього Виконання елементів запірного пристрою із зазначеними ВІДМІТНИМИ ознаками не тільки забезпечує повне перекриття порожнини корпуса своєрідною суцільною стінкою з метою проходження перероблюваним матеріалом цієї ділянки, але й набагато спрощує монтаж і демонтаж цих елементів на черв'яки преса Одночасно зберігається й перевага запірного пристрою прототипу - цей пристрій слугує за проміжну опору черв'яків у корпусі преса Суть винаходу пояснюється кресленнями, на яких зображено на фіг 1 - поздовжній розріз преса, на фіг 2 - розріз по А-А на фіг 1, на фіг 3 - запірний пристрій, приклад виконання, із взаємодією елементів між собою по площині, що проходить крізь поздовжні осі черв'яків, на фіг 4 - запірний пристрій, приклад виконання з взаємодією елементів між собою по площині, перпендикулярній площині, що проходить крізь поздовжні осі черв'яків, на фіг 6 - приклад виконання корпуса преса рознімним щонайменше з двох секцій, на фіг 5 запірний пристрій, приклад виконання у випадку рознімного корпуса преса Двочерв'ячний прес містить порожнистий корпус 1 з розташованими в ньому з можливістю обертання двома черв'яками 2 і 3, запірний пристрій 4 у вигляді двох елементів 5 і 6, що вільно встановлені на черв'яках 2 і 3 з можливістю взаємодії один з одним, перепускний канал 7, що сполучає частини 8 і 9 порожнини 10 корпуса 1 по обидва боки від запірного пристрою 4, за яким розташовано дегазаційний пристрій 11 (фіг 1, 2) Елементи 5 і 6 запірного пристрою 4 виконано у вигляді пластин, встановлених з можливістю взаємодії одна з одною по площині 12, що проходить крізь поздовжню вісь 13 порожнини 10 корпуса 1 (фіг 3, 4) При цьому елементи 5 і 6 запірного пристрою 4 можуть взаємодіяти між собою по площині 12, що проходить крізь поздовжні осі черв'яків 2 і 3 (фіг 3), або по площині 12, перпендикулярній площині, що проходить крізь поздовжні осі черв'яків 2 і З (фіг 4) Корпус 1 преса може бути виконано щонайменше з двох секцій 14 і 15, сполучених між собою за допомогою фланцевого з'єднання 16, а запірний пристрій 4 при цьому розташовано між фланцями фланцевого з'єднання 16 Елементи 5 і 6 запірного пристрою 4 бажано виготовляти з матеріалу, що забезпечує незначний коефіцієнт тертя в парах запірний орган - черв'яки 2 і З Прес працює таким чином Підготовка до роботи преса здійснюється таким чином У випадку виконання корпуса 1 суцільним елементи 5 і 6 запірного пристрою 4 повинні відповідати формі і розмірам поперечного перерізу порожнини 10 корпуса 1 Якщо елементи 5 і 6 взаємодіють, наприклад, по площині 12, що проходить крізь поздовжні осі черв'яків 2 і 3 (фіг 3), то ці елементи просто встановлюються уже на встановлені в підшипники черв'яки 2 і 3, після чого останні заводяться в порожнину 10 корпуса 1 Якщо елементи 5 і 6 взаємодіють, наприклад, по площині 12, перпендикулярній площині, що проходить крізь поздовжні осі черв'яків 2 і 3 (фіг 4), то ці елементи встановлюються на черв'яки 2 і 3 під час складання останніх При виконанні корпуса 1 щонайменше з двох секцій 14 і 15 в одному чи в обох фланцях фланцевого з'єднання 16 виконують паз для розміщення в ньому елементів 5 і 6 запірного пристрою 4 У цьому випадку відпадає необхідність не тільки у виконанні складної форми периферії елементів 5 і 6, але й її ретельного оброблення елементи 5 і 6 самоцентруються між фланцями фланцевого з'єднання 16 за допомогою черв'яків 2 і 3, після цього зазначене з'єднання 16 затискається Перероблюваний матеріал (полімер або композиція на його основі) просуваються черв'яками 2 і 3 вздовж порожнистого корпуса 1 до запірного пристрою 4 і поступово нагрівається та ущільнюється Враховуючи, що запірний пристрій 4 не дає можливості матеріалу рухатися далі вздовж черв'яків 2 і 3 по порожнині 10 корпуса 1, то матеріал під надлишковим тиском виштовхується у перепускний канал 7, яким прямує з частини 8 до частини 9 порожнини 10 корпуса 1 На ДІЛЯНЦІ розташування дегазаційного пристрою 11 завдяки утворенню в ньому вакууму газоподібні речовини, які виділилися з матеріалу, видаляються крізь цей пристрій Завдяки виконанню елементів 5 і 6 запірного пристрою 4 у вигляді пластин із зазначеними ознаками забезпечується практично повна ліквідація проходження перероблюваним матеріалом за 42546 пірного пристрою, а отже підвищується якість дегазації і якість одержуваних виробів Пропонований винахід, як показали промислові дослідження, значно підвищує ефективність ви готовлення виробів на основі термопластичних полімерів і композицій на їх основі ФІГ. 1 А-А Фіг. 2 42546 'fl S б /З Фіг. 5 2. і 14? ФІГ. 6 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку 2002 р Формат 60x84 1/8 Обсяг обл-вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
