Активатор дисперсних сумішей

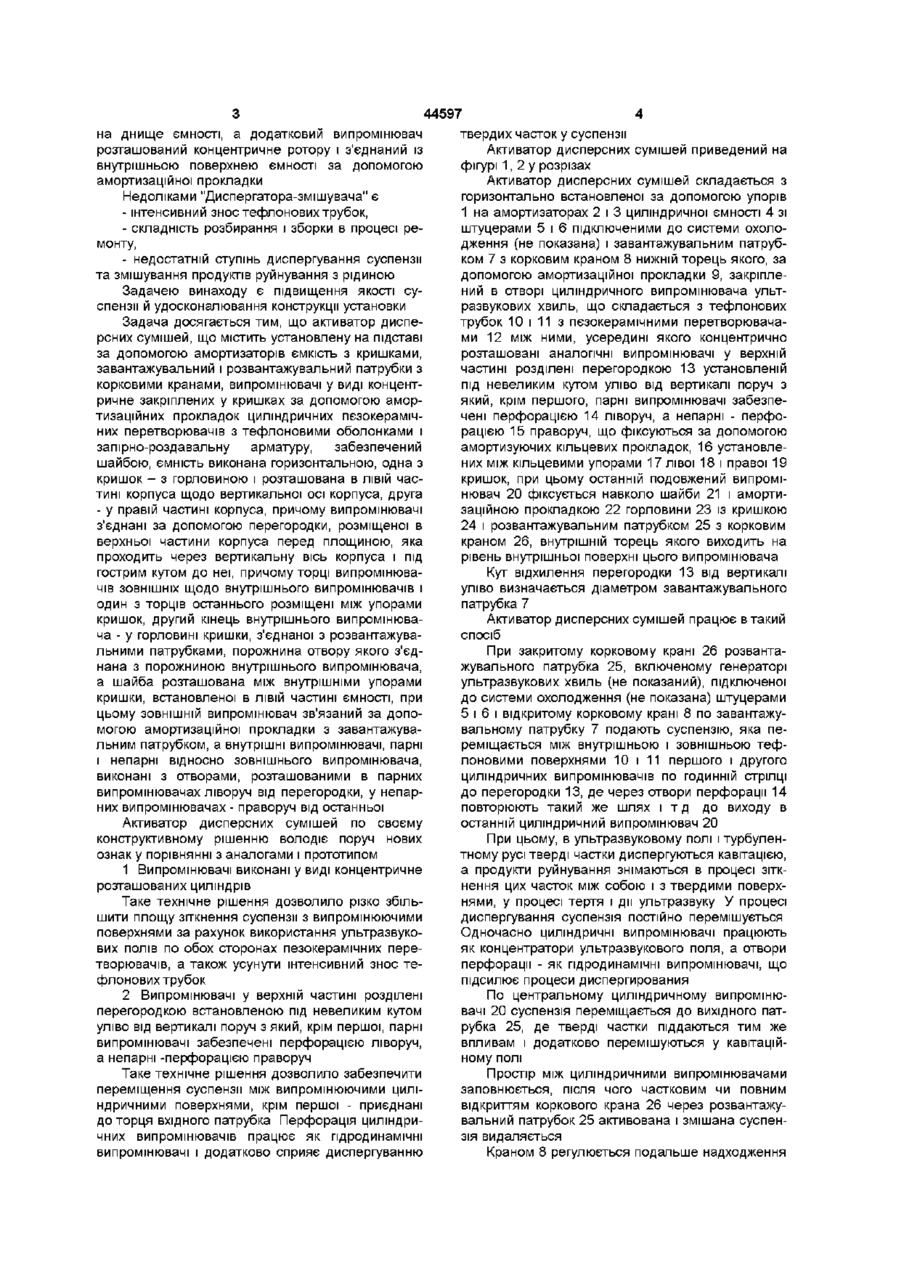

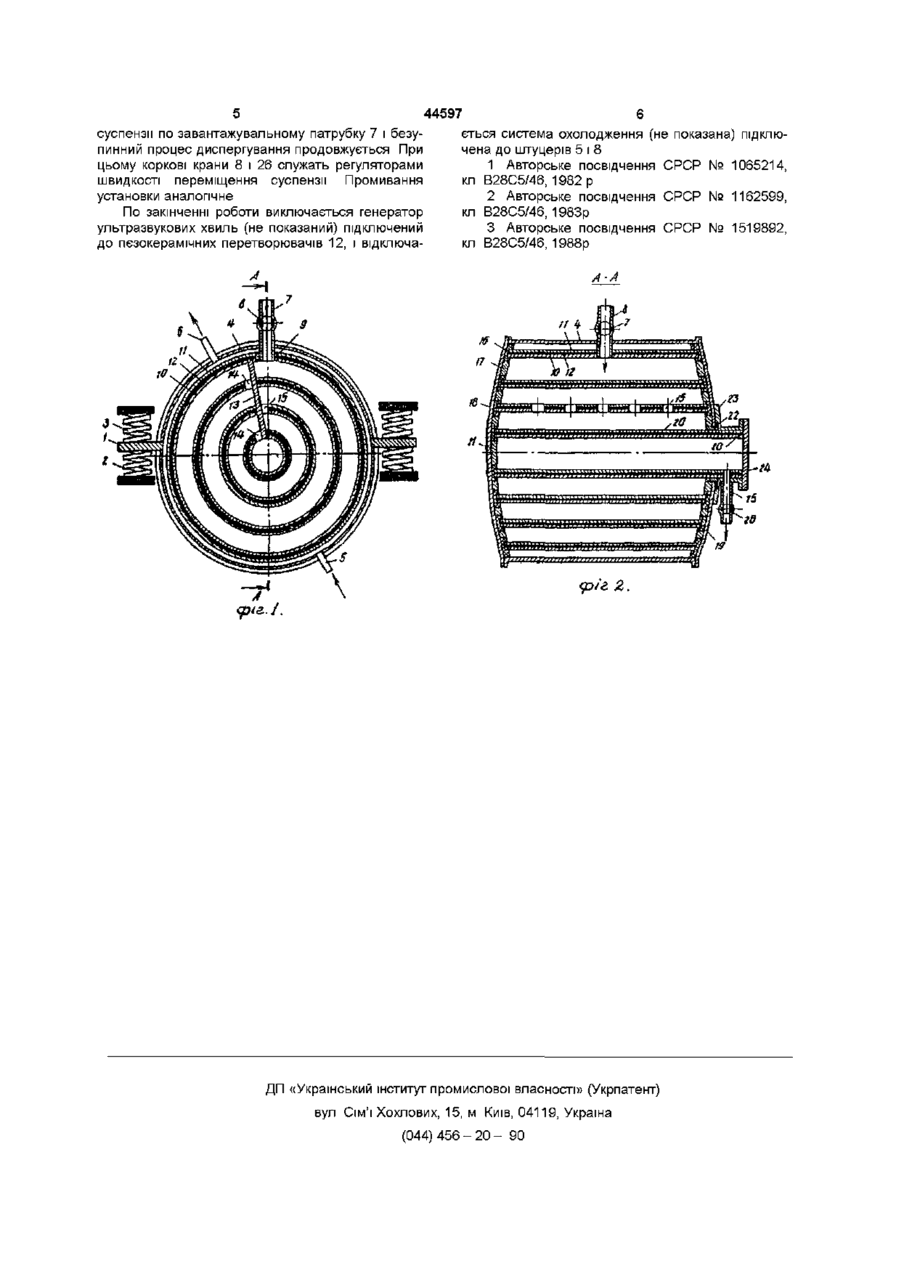

Аісгиватор дисперсних сумішей, що містить установлену на підставці за допомогою амортизаторів ємність з кришками, завантажувальний і розвантажувальний патрубки з корковими кранами, п'єзокерамічні перетворювачі з тефлоновими оболонками і запірно-роздавальну арматуру, який відрізняється тим, що він забезпечений шайбою, ємність виконана горизонтальною, одна з кришок з горловиною і розташована в ЛІВІЙ частині корпуса відносно вертикальної осі корпуса, друга - в правій частині корпуса, причому випромінювачі з'єднані за допомогою перегородки, розміщеної у верхній частині ємності перед площиною, яка проходить через вертикальну вісь корпуса і під гострим кутом до неї, причому торці випромінювачів ЗОВНІШНІХ ВІДНОСНО внутрішнього випромінювача й один з торців останнього розміщені між упорами кришок, другий кінець внутрішнього випромінювача - у горловині кришки, з'єднаної з розвантажувальними патрубками, порожнина отвору якого сполучена з порожниною внутрішнього випромінювача, а шайба розташована між внутрішніми упорами кришки встановленої в ЛІВІЙ частині ємності, при цьому ЗОВНІШНІЙ випромінювач зв'язаний за допомогою амортизаційної прокладки з завантажувальним патрубком, а внутрішні випромінювачі, парні і непарні відносно зовнішнього випромінювача виконані з отворами, розташованими в парних випромінювачах ліворуч від перегородки, у непарних випромінювачах- праворуч від останньої Винахід відноситься до області будівельної техніки, зокрема до установок для активації дисперсних сумішей і одержання суспензій Відома установка для активації цементної суспензії [1], що містить герметичну ємність на амортизаторах, забезпечену фігурними секціями, з'єднаними між собою й утворюючими герметичний об'єм, підключений до вакуумнасоса, із встановленими в ньому по черзі горизонтально по центрі магнітострикційними перетворювачами з мембранами і пьєзокерамічними випромінювачами з тефлоновими трубками, розташованими під ними паралельно похилим стінкам фігурних секцій Недоліками зазначеної установки є - недостатній ступінь диспергування і перемішування суміші, - трудомістка у виготовленні ємність (фігурні секції), - низька продуктивність через значну довжину переміщення суспензії, - значна витрата електроенергії Відома установка для активації цементної суспензії (2) у який кожна секція в нижній частині забезпечена прикріпленими до стінок ємності сферичними перегородками, що розділяють єм ність по висоті на ізольовані один від одного ВІДСІКИ, з'єднані трубопроводами для проходу охолоджувальної рідини, причому в перегородках виконані отвори, у яких герметично встановлені нижні КІНЦІ трубок з пьєзокерамічними випромінювачами, верхні КІНЦІ яких за допомогою пружних прокладок герметично прикріплені до стінок ємності і мембранам магнітострикційних перетворювачів Недоліками установки є - недостатній ступінь диспергування цементной іншої суспензії, - складність конструкції, - значні габарити Як базовий об'єкт прийнятий "Диспергаторзмішувач" [3], що містить установлену на амортизаторах герметичну ємність, коаксиально встановлені в ній приводний ротор і основний випромінювач у вигляді вертикальної тефлонової трубки и пьєзокерамичним перетворювачем, патрубки з запорно-роздаточной арматурою для введення і виведення суспензії, додатковий випромінювач, у якому ротор виконаний у вигляді циліндричної склянки з гвинтовою нарізкою на внутрішній поверхні, причому основний випромінювач закріплений 1 ю 44597 на днище ємності, а додатковий випромінювач розташований концентричне ротору і з'єднаний із внутрішньою поверхнею ємності за допомогою амортизаційної прокладки Недоліками "Диспергатора-змішувача" є - інтенсивний знос тефлонових трубок, - складність розбирання і зборки в процесі ремонту, - недостатній ступінь диспергування суспензії та змішування продуктів руйнування з рідиною Задачею винаходу є підвищення якості суспензії й удосконалювання конструкції установки Задача досягається тим, що активатор дисперсних сумішей, що містить установлену на підставі за допомогою амортизаторів ємкість з кришками, завантажувальний і розвантажувальний патрубки з корковими кранами, випромінювачі у виді концентричне закріплених у кришках за допомогою амортизаційних прокладок циліндричних пєзокерамічних перетворювачів з тефлоновими оболонками і запірно-роздавальну арматуру, забезпечений шайбою, ємність виконана горизонтальною, одна з кришок - з горловиною і розташована в ЛІВІЙ частині корпуса щодо вертикальної осі корпуса, друга - у правій частині корпуса, причому випромінювачі з'єднані за допомогою перегородки, розміщеної в верхньої частини корпуса перед площиною, яка проходить через вертикальну вісь корпуса і під гострим кутом до неї, причому торці випромінювачів ЗОВНІШНІХ щодо внутрішнього випромінювачів і один з торців останнього розміщені між упорами кришок, другий кінець внутрішнього випромінювача - у горловині кришки, з'єднаної з розвантажувальними патрубками, порожнина отвору якого з'єднана з порожниною внутрішнього випромінювача, а шайба розташована між внутрішніми упорами кришки, встановленої в ЛІВІЙ частині ємності, при цьому ЗОВНІШНІЙ випромінювач зв'язаний за допомогою амортизаційної прокладки з завантажувальним патрубком, а внутрішні випромінювачі, парні і непарні відносно зовнішнього випромінювача, виконані з отворами, розташованими в парних випромінювачах ліворуч від перегородки, у непарних випромінювачах - праворуч від останньої Активатор дисперсних сумішей по своєму конструктивному рішенню володіє поруч нових ознак у порівнянні з аналогами і прототипом 1 Випромінювачі виконані у виді концентричне розташованих циліндрів Таке технічне рішення дозволило різко збільшити площу зіткнення суспензії з випромінюючими поверхнями за рахунок використання ультразвукових полів по обох сторонах пезокерамічних перетворювачів, а також усунути інтенсивний знос тефлонових трубок 2 Випромінювачі у верхній частині розділені перегородкою встановленою під невеликим кутом уліво від вертикалі поруч з який, крім першої, парні випромінювачі забезпечені перфорацією ліворуч, а непарні -перфорацією праворуч Таке технічне рішення дозволило забезпечити переміщення суспензії між випромінюючими циліндричними поверхнями, крім першої - приєднані до торця вхідного патрубка Перфорація циліндричних випромінювачів працює як гідродинамічні випромінювачі і додатково сприяє диспергуванню твердих часток у суспензії Активатор дисперсних сумішей приведений на фігурі 1, 2 у розрізах Активатор дисперсних сумішей складається з горизонтально встановленої за допомогою упорів 1 на амортизаторах 2 і 3 циліндричної ємності 4 зі штуцерами 5 і 6 підключеними до системи охолодження (не показана) і завантажувальним патрубком 7 з корковим краном 8 нижній торець якого, за допомогою амортизаційної прокладки 9, закріплений в отворі циліндричного випромінювача ультразвукових хвиль, що складається з тефлонових трубок 10 і 11 з пєзокерамічними перетворювачами 12 між ними, усередині якого концентрично розташовані аналогічні випромінювачі у верхній частині розділені перегородкою 13 установленій під невеликим кутом уліво від вертикалі поруч з який, крім першого, парні випромінювачі забезпечені перфорацією 14 ліворуч, а непарні - перфорацією 15 праворуч, що фіксуються за допомогою амортизуючих кільцевих прокладок, 16 установлених між кільцевими упорами 17 лівої 18 і правої 19 кришок, при цьому останній подовжений випромінювач 20 фіксується навколо шайби 21 і амортизаційною прокладкою 22 горловини 23 із кришкою 24 і розвантажувальним патрубком 25 з корковим краном 26, внутрішній торець якого виходить на рівень внутрішньої поверхні цього випромінювача Кут відхилення перегородки 13 від вертикалі уліво визначається діаметром завантажувального патрубка 7 Активатор дисперсних сумішей працює в такий спосіб При закритому корковому крані 26 розвантажувального патрубка 25, включеному генераторі ультразвукових хвиль (не показаний), підключеної до системи охолодження (не показана) штуцерами 5 і 6 і відкритому корковому крані 8 по завантажувальному патрубку 7 подають суспензію, яка переміщається між внутрішньою і зовнішньою тефлоновими поверхнями 10 і 11 першого і другого циліндричних випромінювачів по годинній стрілці до перегородки 13, де через отвори перфорації 14 повторюють такий же шлях і т д до виходу в останній циліндричний випромінювач 20 При цьому, в ультразвуковому полі і турбулентному русі тверді частки диспергуються кавітацією, а продукти руйнування знімаються в процесі зіткнення цих часток між собою і з твердими поверхнями, у процесі тертя і дії ультразвуку У процесі диспергування суспензія постійно перемішується Одночасно циліндричні випромінювачі працюють як концентратори ультразвукового поля, а отвори перфорації - як гідродинамічні випромінювачі, що підсилює процеси диспергирования По центральному циліндричному випромінювачі 20 суспензія переміщається до вихідного патрубка 25, де тверді частки піддаються тим же впливам і додатково перемішуються у кавітаційному полі Простір між циліндричними випромінювачами заповнюється, після чого частковим чи повним відкриттям коркового крана 26 через розвантажувальний патрубок 25 активована і змішана суспензія видаляється Краном 8 регулюється подальше надходження 5 44597 суспензії по завантажувальному патрубку 7 і безується система охолодження (не показана) підклюпинний процес диспергування продовжується При чена до штуцерів 5 і 8 цьому коркові крани 8 і 26 служать регуляторами 1 Авторське посвідчення СРСР № 1065214, швидкості переміщення суспензії Промивання кл В28С5/46, 1982 р установки аналогічне 2 Авторське посвідчення СРСР № 1162599, По закінченні роботи виключається генератор кл В28С5/46, 1983р ультразвукових хвиль (не показаний) підключений 3 Авторське посвідчення СРСР № 1519892, до пєзокерамічних перетворювачів 12, і відключакл В28С5/46, 1988р А-А г Z. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
